밀링 공구 편집

공구 창에서 밀링 공구를 선택하면, 위 그림과 같이 창 하단에 해당 공구의 속성 패널이 표시됩니다.공구 window

시스템에서는 다음과 같은 밀링 공구 유형을 지원하며, 각 유형별로 사용 가능한 지오메트리 파라미터가 다릅니다:

• 원통형 밀;

• 볼 밀;

• 토러스 밀;

• 이중 반경 밀;

• 제한 이중 반경 밀;

• 원추형 밀;

• 음의 반경 밀;

• 제한 원추형 밀;

• 조각기;

• 드릴;

• 커터;

• 탭;

• 나사 밀;

• 센터 드릴;

• 카운터싱크;

• T-슬롯 밀;

• Shaped 밀링성형 밀;

• 나이프;

• 톱날;

• 프로빙;

• 스프레이;


• 기타.

지오메트리 탭의 창에서 공구의 지오메트리 속성 목록을 확인하려면 공구의 그룹과 하위 유형을 올바르게 선택해야 합니다.

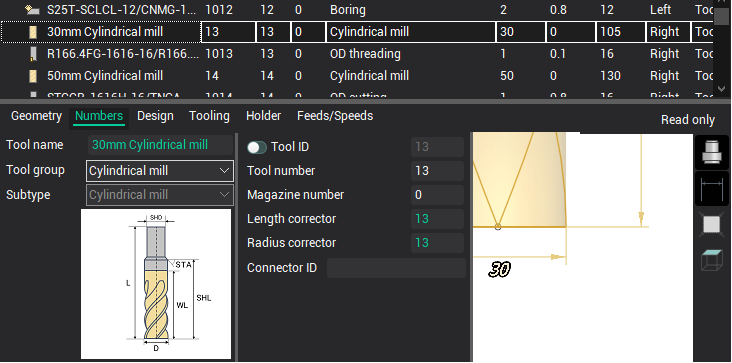

번호 페이지에는 공구 식별자 속성이 표시됩니다.

• ID는 공작 기계 내 위치와 무관한 고유 공구 식별자입니다.

• 공구 번호 - 공작 기계에서의 공구 번호입니다. 일반적으로 공작 기계에서 공구가 고정된 위치 번호에 해당합니다.

• 공구 매거진 번호는 공작 기계에 매거진이 둘 이상 있는 경우에 사용됩니다.

• 길이 및 반경에 대한 보정 번호는 공작 기계의 공구 오프셋 테이블에서 해당 공구에 대응하는 레코드 번호입니다.

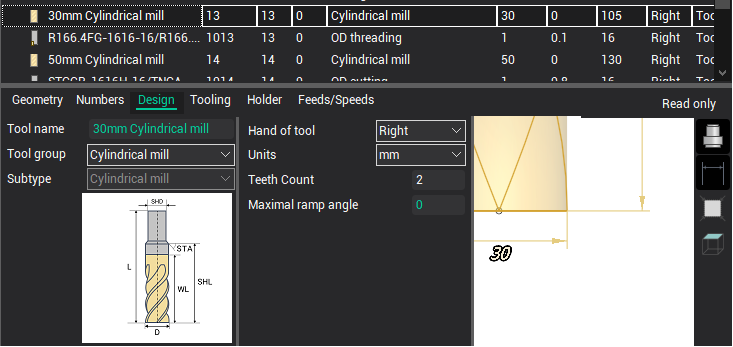

설계 페이지에는 다음 파라미터가 나열됩니다.

• 날 수.

• 최대 플런지 각도

• 공구 단위 (mm 또는 inch).

• 공구 수명 (분).

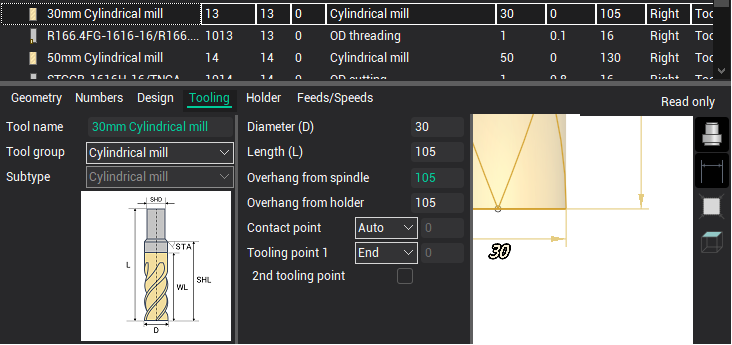

툴링 탭에는 다음 파라미터가 포함되어 있습니다.

• 공구 돌출 길이 - 스핀들 공구 고정점에서 공구 끝단까지의 거리.

• 툴링 포인트 1 - 파트 원점 기준으로 G코드에 의해 이동이 정의되는 공구 상의 점.

• 툴링 포인트 2 - 일부 공구 유형에서 G코드가 공구 크기에 독립적이 되도록 하기 위해 사용됩니다.

• 공구 접촉점 - 작업의 지오메트리 요소에 주로 접촉해야 하는 공구 상의 점.

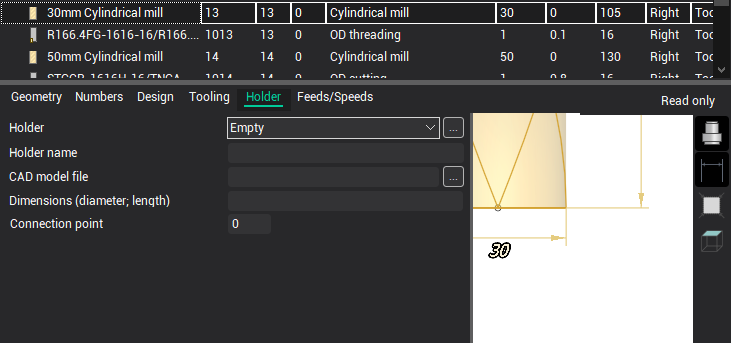

홀더 페이지에서는 홀더의 파라미터를 설정할 수 있습니다.

• 홀더 - 현재 라이브러리 및 프로젝트의 홀더 드롭다운 목록. drop-down list

• 홀더 이름 - 임의의 텍스트 문자열.

• 홀더 치수 - 각 단에 대한 직경과 길이를 세미콜론으로 구분한 숫자 쌍의 나열.

• 연결점 - 홀더 최상단에서 공작 기계 스핀들과의 연결점까지의 거리.

• CAD 모델 파일. 버튼을 클릭하면 표준 파일 선택 창이 열립니다. *.stl 및 *.osd 형식의 파일을 지정할 수 있습니다. 시뮬레이션 시 시각화 및 충돌 검사를 위한 홀더의 3D 모델을 설정합니다.

• "..." 버튼을 클릭하면 홀더를 선택하고 편집할 수 있는 새 대화 상자가 열립니다.dialog for selecting and editing the 홀더

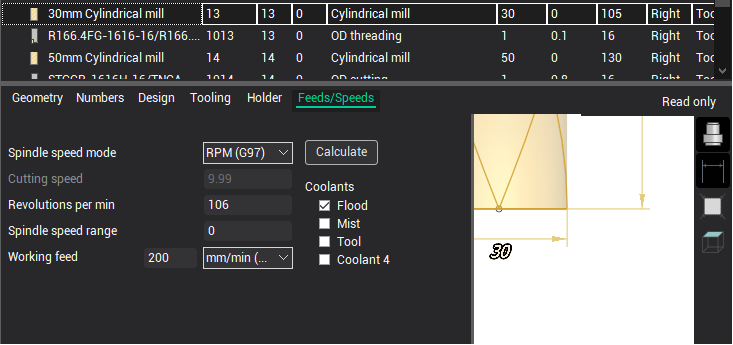

이송/속도 탭에서는 다음 파라미터를 편집할 수 있습니다.

• 스핀들 회전 모드: 정속 회전 또는 일정 표면 속도.

• 절삭 속도.

• 스핀들 회전수.

• 스핀들 속도 범위.

• 스핀들 회전 방향.

• 작업 이송 속도의 값 및 단위.

• 활성화된 냉각 튜브.
