선삭 공구 편집

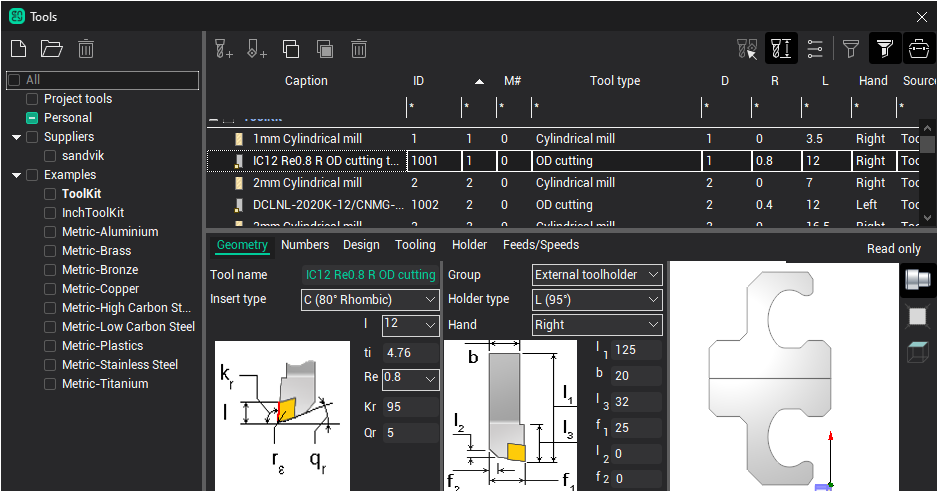

공구 창에서 선삭 공구를 선택하면 위 그림과 같이 창 하단에 해당 속성 패널이 표시됩니다.공구 window

패널의 속성은 여러 탭으로 구분됩니다.

지오메트리 탭에는 인서트와 홀더의 주요 치수, 인서트 유형, 홀더 유형, 공구 이름이 표시됩니다. 속성 구성은 선택한 유형에 따라 달라집니다.

왼쪽 패널에는 인서트와 관련된 모든 주요 파라미터(유형, 각 인서트 그룹의 특성을 반영한 기하학적 파라미터)가 표시됩니다. 홀더와 호환되는 인서트는 검정색으로, 호환되지 않는 인서트는 회색으로 표시됩니다. 현재 홀더와 호환되지 않는 인서트 유형을 선택하면 호환 가능한 홀더가 자동으로 선택됩니다. 임의의 인서트 유형을 지정하려면 사용자 정의 인서트 유형을 선택해야 합니다. 이 인서트는 모든 홀더와 호환됩니다.

오른쪽 패널에는 홀더와 관련된 모든 주요 파라미터(유형, 그룹별 기하학적 파라미터, 방향)가 표시됩니다. 인서트와 마찬가지로 호환되지 않는 유형은 회색으로 표시됩니다.

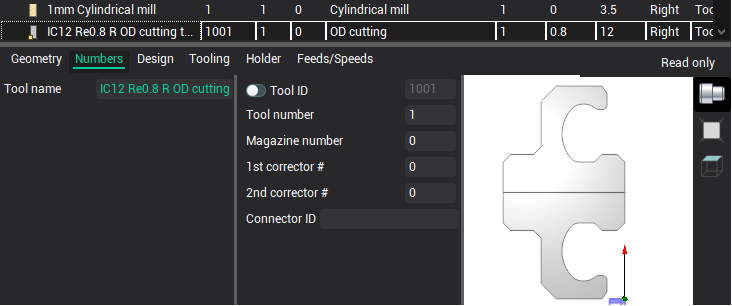

번호 페이지에는 공구 식별자 속성이 표시됩니다.

• ID - 공작 기계에서의 위치와 무관한 공구 고유 식별자입니다.

• 공구 번호 - 공작 기계에서의 공구 번호입니다. 일반적으로 공작 기계에 공구가 고정된 위치 번호에 해당합니다. 터렛 공작 기계에서는 속성 검사기에서 공작 기계의 커넥터(터렛 헤드 위치)를 변경할 때 자동으로 변경될 수 있습니다.

• 공구 매거진 번호는 공작 기계에 매거진이 두 개 이상 있는 경우에 사용됩니다.

• 보정기 번호 - 실제 공작 기계의 공구 오프셋 테이블에서 해당 공구에 대응하는 레코드 번호입니다.

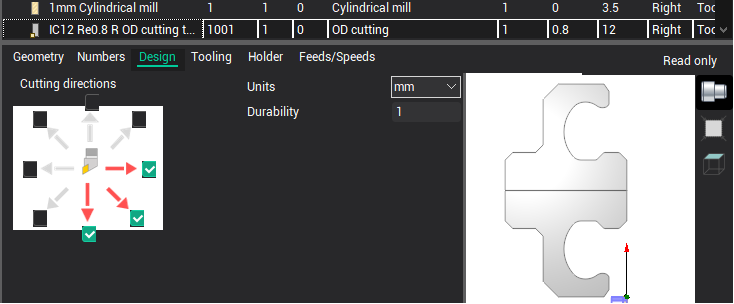

설계 페이지에는 다음 파라미터가 나열되어 있습니다.

• 허용 절삭 방향.

• 공구 단위 (mm 또는 inch).

• 공구 수명 (분).

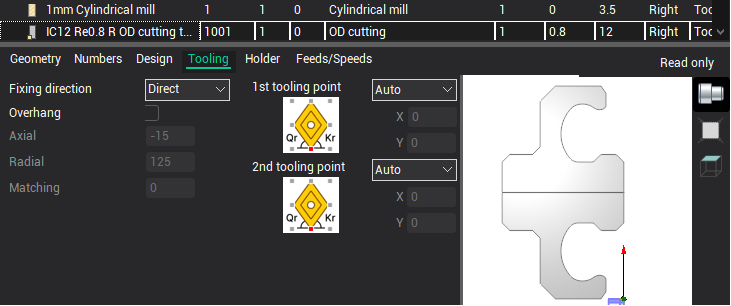

공구 장착 탭에는 다음 파라미터가 포함되어 있습니다.

• 터렛 블록에서의 공구 고정 방향 - 정방향 또는 역방향.

• 공구 돌출량 - 스핀들 고정점에서 공구 끝단까지의 거리입니다. 체크 표시가 해제되어 있으면 공구 치수에 따라 돌출량이 자동으로 계산됩니다.

• 제1 공구 기준점 - G코드에서 파트 원점 기준으로 이동이 정의되는 공구 상의 점입니다.

• 제2 공구 기준점 - 일부 공구 유형에서 G코드가 공구 크기와 무관하게 동작하도록 하기 위해 사용됩니다.

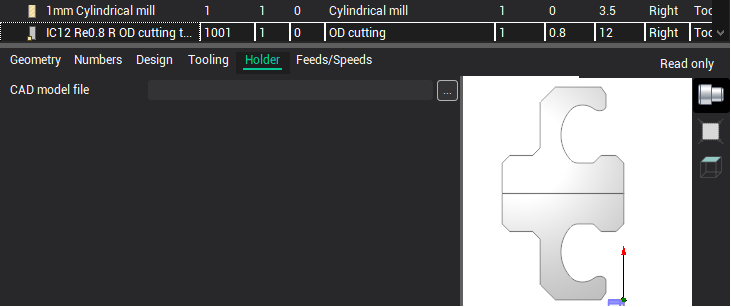

홀더 페이지에서는 CAD 모델 파일의 이름을 지정할 수 있습니다. 버튼을 클릭하면 표준 파일 선택 창이 열립니다. *.stl 및 *.osd 형식의 파일을 지정할 수 있습니다. 시뮬레이션 시 시각화 및 충돌 검사를 위한 홀더의 3D 모델을 설정합니다.

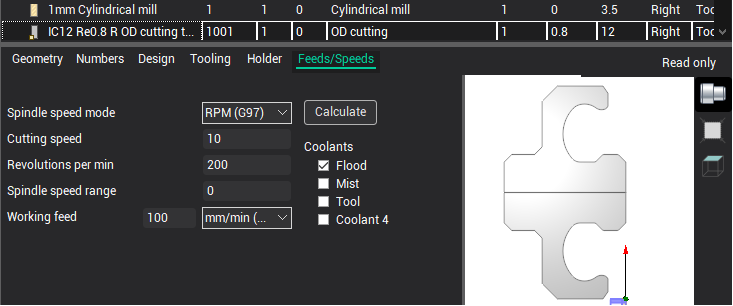

이송/속도 탭에서는 다음 파라미터를 편집할 수 있습니다.

• 스핀들 회전 모드: 정속 회전 또는 정속 절삭.

• 절삭 속도.

• 스핀들 회전수.

• 스핀들 속도 범위.

• 스핀들 회전 방향.

• 절삭유 이송량 및 단위.

• 냉각 튜브 활성화.
