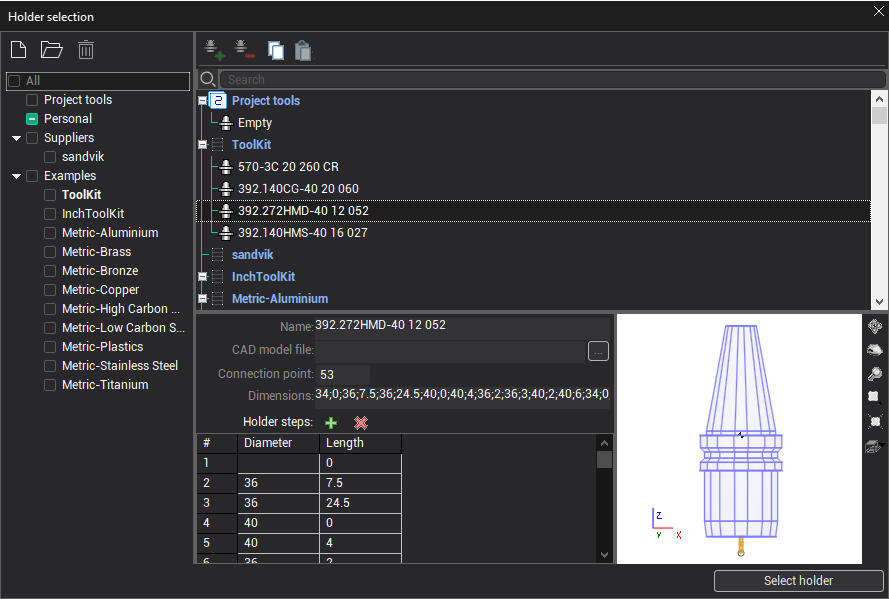

밀링 홀더 선택 창

밀링 공구의 홀더를 선택하는 창은 공구 창의 홀더 탭에서 버튼을 클릭하여 열 수 있습니다.공구 window

창의 왼쪽에는 라이브러리 선택 패널이 있습니다. 홀더 목록은 선택한 노드에 포함되어 있고 체크 표시된 라이브러리에 대해 항상 표시됩니다. 라이브러리 외에도 현재 프로젝트의 홀더 목록을 선택할 수 있습니다. 즐겨찾기 라이브러리는 굵게 표시됩니다. 공급자 및 예제 폴더의 라이브러리는 읽기 전용 모드로 제공됩니다.

중앙에는 선택한 라이브러리의 홀더 목록이 있습니다.

창 하단에는 목록에서 선택한 홀더의 파라미터와 선택한 홀더의 미리보기가 표시됩니다.

상단 도구 모음에는 다음 버튼이 있습니다.

• 새 홀더를 추가합니다.

• 선택한 홀더를 삭제합니다.

• 선택한 홀더를 클립보드에 복사합니다.

• 클립보드에서 홀더를 붙여넣습니다.

이름 필드는 홀더의 디스플레이 이름을 지정하며, 임의의 텍스트 문자열을 입력할 수 있습니다.

CAD 모델 파일 이름 파라미터를 사용하면 *.stl 및 *.osd 형식의 파일을 지정할 수 있습니다. 시뮬레이션 중 충돌 제어 및 시각화를 위한 홀더의 3D 모델을 설정합니다. 버튼을 누르면 표준 파일 선택 창이 열립니다.

연결점 - 홀더의 최상단 점에서 공작 기계 스핀들과의 연결점까지의 거리입니다.

홀더의 크기는 텍스트 필드 또는 단계 테이블에서 설정할 수 있습니다. 편집 과정에서 두 뷰는 자동으로 동기화됩니다.

텍스트 필드의 치수 - 세미콜론으로 구분된 숫자 쌍의 시퀀스로, 각 단계의 직경과 길이를 정의합니다.

버튼을 사용하여 단계를 추가하거나 제거할 수 있습니다.
