공구 창

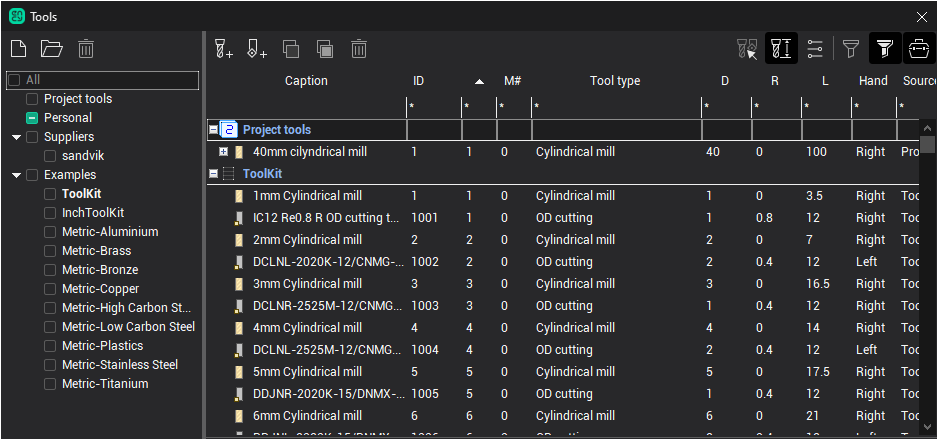

공구 창은 프로젝트 공구를 확인 및 편집하고, 작업 공구를 관리하며, 공구 라이브러리를 생성하고 채우는 데 사용됩니다.
이 창은 다음과 같은 여러 방법으로 열 수 있습니다:
가공 모드의 메인 도구 모음에서 공구 버튼을 클릭합니다.
작업 파라미터 창의 공구 탭을 엽니다.
작업 목록의 공구 열에서 이름을 더블 클릭합니다.
속성 검사기 헤더에서 공구 선택 버튼을 클릭합니다.
열기 방법에 따라 외관이 약간 다를 수 있습니다(일부 버튼의 사용 가능 여부가 달라지며, 패널 및 열 크기는 각 창 열기 모드별로 개별 저장됩니다).
창의 중앙에는 공구 목록이 있습니다. 각 행은 개별 공구에 해당합니다. 행은 서로 중첩될 수 있습니다. 최상위 레벨에는 항상 공구 저장소(프로젝트 또는 라이브러리)가 있고, 두 번째 레벨은 공구이며, 마지막 중첩 레벨은 상위 공구와 동일한 ID를 사용하는 작업 공구입니다. 각각 개별적으로 편집할 수 있습니다.
중첩된 작업 공구를 한 공구 노드에서 다른 노드로 드래그할 수 있습니다. 이를 통해 작업에서 사용하는 공구를 빠르게 변경할 수 있습니다.
상단 도구 모음의 오른쪽에는 필터 버튼이 있으며, 이를 통해 표시되는 공구 목록을 제한할 수 있습니다.
— 커서 아래의 공구 속성 표시
— 공구의 주요 기하학적 속성 열의 표시를 켭니다.
— turns on the visibility of the 절삭 조건 columns.
— 프로젝트 작업에서 사용 중인 공구를 표시합니다.
— makes visible tools that are 아님 used in any of the project 작업.
또한, 각 열에 표시되는 파라미터 값에 추가 제한을 걸어 행의 표시 여부를 조정할 수 있습니다. 이를 위해 테이블 필터의 최상단 행(* 표시)을 사용합니다. 원하는 셀을 마우스로 클릭하고 값을 입력하면 됩니다.
문자열 파라미터의 경우 문자 일치로 제한됩니다. 숫자 파라미터의 경우 추가 연산자를 사용하여 제약 조건을 지정할 수 있습니다:
"123" 단순 숫자 값 - 이 파라미터가 지정된 값과 정확히 일치하는 행이 표시됩니다.123
"<123" - "미만" 연산자가 포함된 식 - 이 파라미터가 지정된 값보다 작은 행이 표시됩니다.<123
"<=123" - "이하" 연산자가 포함된 식 - 이 파라미터가 지정된 값 이하인 행이 표시됩니다.<=123
">123" - "초과" 연산자가 포함된 식 - 이 파라미터가 지정된 값보다 큰 행이 표시됩니다.>123
">=123" - "이상" 연산자가 포함된 식 - 이 파라미터가 지정된 값 이상인 행이 표시됩니다.=123
"12..34" 또는 "12:34" - "범위" 연산자가 포함된 식 - 이 파라미터가 지정된 값 범위 내에 포함되는 행이 표시됩니다.12..3412:34

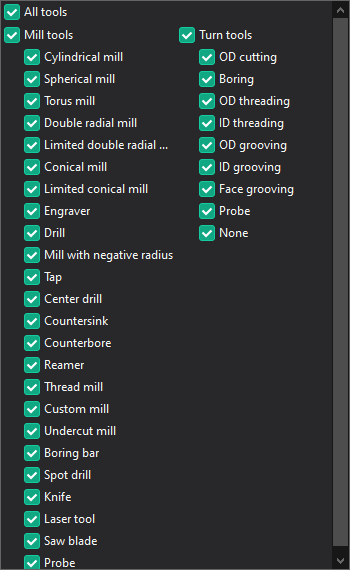

공구 유형별 필터는 특별한 방식으로 지정됩니다. 공구 유형 열의 필터 셀을 클릭하면 화면에 추가 창이 나타납니다. 여기서 체크 표시로 원하는 공구 유형을 선택할 수 있습니다.filter by the type of 공구additional window
정렬테이블 행의 정렬은 원하는 열 헤더를 클릭하여 제어합니다.
사용 가능한 열은 다음과 같습니다.
ID - 공작 기계에서의 위치와 무관한 공구의 ID입니다.
내용 - 노드 유형에 따라 공구 이름 또는 작업 이름입니다.
## - G코드에서의 공구 번호입니다. 일반적으로 공구가 공작 기계에 장착된 위치 번호에 해당합니다. 이 열의 번호가 빨간색으로 표시될 수 있습니다. 이는 번호가 올바르지 않으며 프로젝트에서 사용 중인 다른 공구와 충돌함을 의미합니다. 공구는 ID가 다르지만
공구 번호, 매거진 번호, 보정기 번호가 동시에 동일한 경우,
또는 공작 기계의 동일한 커넥터(터렛의 동일한 위치)에 삽입된 경우 충돌로 간주됩니다.
M# - 매거진 번호, 여러 공구 매거진이 있는 공작 기계의 경우에 해당합니다.
공구 유형 - 가공 공구의 유형을 나타냅니다(원통형 밀링 커터, 드릴, 보링 공구 등).
LL - 공구의 전체 길이입니다.
DD - 밀링 공구의 경우 공구의 직경이며, 선삭 공구의 경우 채워지지 않거나 공구 하위 유형에 따라 다른 파라미터로 채워집니다.
RR - 공구의 주요 반경(특정 유형에 따라 다름).
FF - 작업 이송 속도.
SS - 스핀들 속도.
방향 - 스핀들 회전 방향.
절삭유 - 활성화된 냉각 배관 설정.

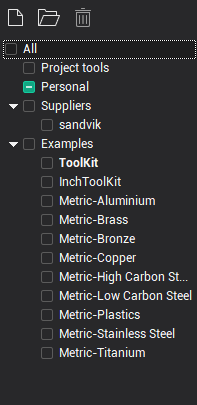

창의 왼쪽에는 라이브러리 선택 패널이 있습니다. 공구 목록은 항상 선택된 노드에 중첩되고 체크 표시된 라이브러리에 대해 표시됩니다. 라이브러리 외에 현재 프로젝트의 공구 목록도 선택할 수 있습니다. 즐겨찾기 라이브러리는 굵은 글씨로 표시됩니다. 즐겨찾기 라이브러리는 목록에서 맨 처음에 나타나며, 작업 생성 시 시스템이 자동으로 공구를 선택하는 라이브러리입니다. 공급자 및 예제 폴더의 라이브러리는 읽기 전용으로 사용할 수 있습니다.
이 패널을 사용하여 라이브러리에서 수행할 수 있는 동작에 대한 자세한 설명은 라이브러리 관리 장에서 확인할 수 있습니다.Managing libraries
상단 도구 모음에는 공구에 대한 주요 동작이 모여 있습니다.
— 새 밀링 공구 추가.
— 새 선삭 공구 추가.
— 선택한 공구를 클립보드에 복사합니다. 여러 공구를 한꺼번에 선택하여 복사할 수 있습니다.
— 클립보드에서 복사한 공구를 붙여넣습니다. 복사-붙여넣기를 사용하면 한 라이브러리에서 다른 라이브러리로 공구를 빠르게 전송할 수 있습니다.
— 선택한 공구를 삭제합니다. 여러 공구를 선택하여 삭제할 수도 있습니다.
공구의 팝업 메뉴에서 추가로 다음 작업을 수행할 수 있습니다.
공구 복제 - 선택한 공구를 빠르게 복제합니다.
라이브러리에 공구 추가 - 선택한 공구를 즐겨찾기 라이브러리에 빠르게 추가합니다.
공구 창 하단에는 속성 확인 및 편집 패널이 있습니다. 이 창은 "보이는 것을 편집한다"는 원칙으로 구성되어 있으며, 목록에서 포커스가 있는 공구에 대해 항상 편집이 수행됩니다. 목록의 모든 공구를 편집할 수 있습니다. 패널에는 편집 중인 공구의 실시간 미리보기가 표시됩니다. 메인 그래픽 창에서도 선택한 공구의 모델이 공작 기계상의 올바른 위치에 그려집니다.
속성 목록은 공구 유형에 따라 다릅니다. 일부 속성의 값은 녹색 글꼴로 표시될 수 있습니다. 이는 해당 속성이 다른 속성 값에 의존하는 기본값을 가지고 있음을 의미합니다. 예를 들어, 공구 이름에 직경이 포함되어 있으면 직경을 변경할 때 이름이 자동으로 업데이트됩니다. 속성을 기본값으로 되돌리려면 키보드의 삭제 키를 사용하여 편집 필드의 전체 내용을 삭제하면 됩니다.
편집 패널의 속성은 정보의 의미에 따라 여러 탭으로 나뉩니다.
형상 - 공구의 주요 기하학적 치수와 유형 및 이름.
번호 - 공구 ID는 공작 기계와 무관하며, 공작 기계의 공구 번호, 매거진 번호, 보정기 번호와 독립적입니다.
설계 - 날 수, 최대 플런지 각도, 단위, 공구 수명.
툴링 - 공구 오버행을 설정하며, 조정 점의 유형과 위치를 지정합니다.
홀더 - 홀더의 이름과 크기를 편집하고, CAD 모델 파일(stl 또는 osd 형식)을 지정할 수 있습니다. 여기서 라이브러리에서 밀링 공구의 홀더를 선택(및 편집)하는 대화 상자를 호출할 수도 있습니다.dialog to select (and edit) the 홀더 of a 밀링 공구
이송/회전수. 스핀들의 모드, 회전수 및 회전 방향, 가공 이송 속도, 활성화된 냉각 파이프를 설정할 수 있습니다. 공구 목록에서 작업이 포함된 행을 선택하면 해당 작업의 절삭 조건이 표시 및 편집되고, 프로젝트 또는 라이브러리 공구를 선택하면 공구의 조건이 표시됩니다. 작업의 조건과 공구의 조건이 다를 경우, 패널 헤더에 해당 안내 문구가 나타나며 동기화할 수 있는 버튼이 표시됩니다.
작업 공구를 편집 중인 경우,
적용 버튼은 작업의 절삭 조건을 프로젝트 공구에 할당합니다.
초기화 버튼은 프로젝트 공구의 절삭 데이터를 작업에 복사합니다.
프로젝트 공구를 편집 중인 경우,
적용 버튼은 프로젝트 공구의 조건을 이 공구를 사용하는 모든 작업에 복사합니다.
초기화 버튼은 모드가 다른 첫 번째 작업 공구의 절삭 조건을 프로젝트 공구에 복사합니다.
일반 공구 파라미터에도 적용 및 초기화와 유사한 버튼을 사용할 수 있습니다.

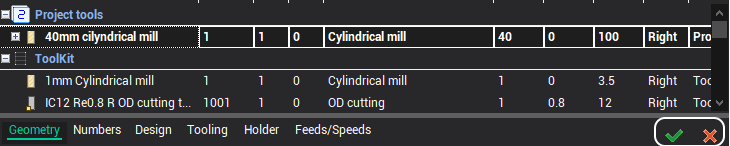

작업 공구와 프로젝트 공구가 서로 다른 경우(목록에서 다른 공구는 굵은 글씨로 강조 표시됨) 편집 패널의 오른쪽 상단에 표시됩니다. 이 버튼을 사용하여 프로젝트 공구와 작업을 쉽게 동기화할 수 있으며, 실수로 변경하거나 원하지 않는 변경 사항을 되돌릴 수 있습니다.

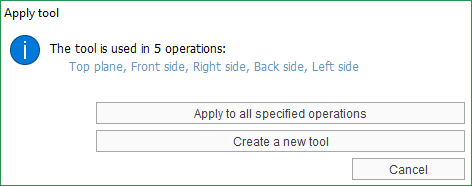

이 공구를 사용하는 작업이 여러 개 있고 각 작업의 공구 파라미터가 서로 다른 경우, 적용 버튼을 누르면 추가 대화 상자가 표시됩니다.
지정된 모든 작업에 적용 버튼은 현재 작업의 공구 파라미터를 프로젝트 공구에 복사하고, 동일한 ID의 공구를 사용하는 모든 작업에도 복사합니다.
새 공구 생성 버튼은 현재 작업의 공구에 새 ID를 할당(자동 생성)하고 프로젝트 공구 전체 목록에 이 공구의 복사본을 생성합니다. 이렇게 하면 다른 작업에 있는 공구 복사본과의 연결이 끊어집니다.
목록의 일부 공구는 읽기 전용일 수 있으며, 편집 패널 오른쪽 상단에 해당 문구가 표시됩니다. 이는 첫째, 작업 공구 대신 실수로 프로젝트 공구를 편집한 후 창을 닫았을 때 변경 사항을 인지하지 못하는 것과 같은 바람직하지 않은 작업 시나리오를 제한하기 위함이며, 둘째, 실수로 인한 변경 사항을 되돌릴 수 있도록 하기 위함입니다.
현재 작업의 공구 선택 모드로 창을 열면, 오른쪽 하단에 "작업에 공구 선택" 버튼이 활성화됩니다. 이 버튼을 누르면 목록에서 선택한 공구가 해당 작업에 적용됩니다.
