서브 스핀들 작업
작업 개요
Sub 스핀들 working서브 스핀들 작업은 서브 스핀들이 장착된 턴밀링 공작 기계를 위한 일반적인 픽앤플레이스 작업의 변형입니다. 이 작업을 통해 다음이 가능합니다: 메인 스핀들과 카운터 스핀들의 동기화, 양쪽 스핀들에서의 추가 가공을 위한 카운터 스핀들에 의한 파트 고정, 메인(카운터) 스핀들 내 파트 이동 pick-and-place makes possible:
메인 스핀들과 카운터 스핀들을 동기화합니다.
양쪽 스핀들에서의 추가 가공을 위해 카운터 스핀들로 파트를 고정합니다.
메인(카운터) 스핀들 내에서 파트를 이동합니다.
따라서 이 작업의 공구 경로는 일반적인 픽앤플레이스와 동일한 구간으로 구성됩니다.

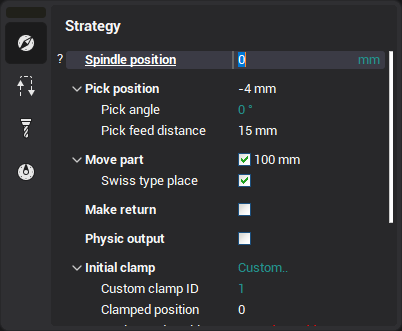

서브 스핀들 작업 파라미터
스핀들 위치
이 작업에 대한 물리 좌표계에서의 메인 스핀들 초기 위치입니다 (공작 기계가 2개의 스핀들을 가진 선반/스위스식 선반인 경우). 이전 작업의 복귀 구간에서 출력됩니다.복귀previous 작업
픽업 위치
서브 스핀들이 파트를 고정하는 위치입니다.
픽업 이송 거리
파트를 픽업하기 전에 진입 이송으로 수행되는 이동 길이입니다.
배치 수행
이 파라미터가 활성화되면 활성 스핀들 내 공작물의 새 위치(작업 좌표계에서 스핀들 기준점까지의 거리)를 정의할 수 있습니다. 이 파라미터가 비활성화되면 활성 스핀들 내 공작물의 위치가 변경되지 않습니다.
스위스 타입 배치
이 파라미터가 활성화되면 활성 스핀들이 공작물 없이 이동하며, 비활성화되면 서브 스핀들이 고정된 공작물과 함께 이동합니다.
복귀 수행
이 파라미터가 활성화되면 메인 스핀들과 반대쪽 스핀들의 동기화가 해제되고 홈 위치로 이동합니다. 스핀들과 서브 스핀들이 동기화된 상태로 연결을 유지하려면 이 파라미터를 비활성화하십시오. 복귀 이동이 없으면 이후 모든 작업이 양쪽 스핀들에서 수행됩니다.
복귀 이송 거리
파트를 픽업한 후 퇴피 이송으로 수행되는 이동 길이입니다.
클램프 파라미터
메인 또는 반대쪽 스핀들에서 사용하는 클램프 장치를 정의합니다. 클램프 제어 파라미터에 대한 자세한 내용은 클램프 장치 제어 문서를 참조하십시오.클램프 devices control

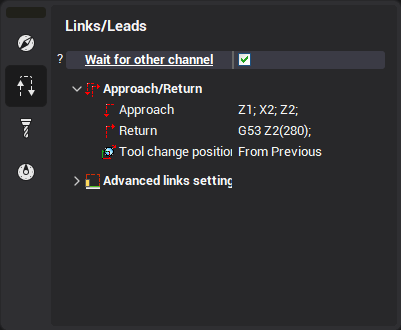

다른 채널 대기
이 파라미터가 활성화되면 서브 스핀들 작업의 접근 전에 "Wait" CL-data 명령이 삽입됩니다. 이는 다른 채널의 작업이 가공을 완료한 후에만 이 작업이 가공을 시작함을 의미합니다.Wait
이 파라미터는 공작 기계 스키마에 2개 이상의 채널이 있고 이전 작업이 다른 채널의 작업인 경우에만 표시됩니다. another channel
접근/복귀 파라미터
대부분의 CAM 시스템 작업에 공통으로 적용되는 파라미터 그룹으로, 작업의 접근 및 복귀 구간을 정의합니다. 자세한 내용은 접근 및 복귀 규칙 문서를 참조하십시오.접근 and 복귀 rules
스핀들 동기화
서브 스핀들 작업은 스핀들 동기화를 위한 새 CL-data 명령을 자동으로 생성합니다.Sub 스핀들 workingspindles synchronization.
예제 프로젝트
스핀들 동기화를 사용한 선반 파트 가공 예제는 회전-밀링/Hanwha 샘플 프로젝트를 참조하십시오.회전-밀링/Hanwha
See also참고 항목:
기계 requirements for 파트 moving 작업
