공작 기계 요구 사항

Swiss type lathe is designed for the fully automatic complete 가공 of the turn-밀링 parts. It has two spindles and two or 더보기 channels. CAM system doesn’t support the swiss lathes with 3 or 더보기 channels. 스위스형 선반은 선삭-밀링 파트의 완전 자동 복합 가공을 위해 설계되었습니다. 2개의 스핀들과 2개 이상의 채널을 갖추고 있습니다. CAM 시스템은 3개 이상의 채널을 가진 스위스형 선반을 지원하지 않습니다. 가장 널리 사용되는 스위스형 선반(Hanwha, NEXTTURN, Citizen Cincom)은 공통 구조를 가지고 있습니다. 2개의 채널, 메인 및 서브 스핀들, 메인 또는 서브 스핀들과 함께 작동하는 공구 그룹으로 구성됩니다. 이 구조는 모든 사용자 정의 스위스형 선반 스키마의 상위 항목이 되어야 하는 ..ENCY\Supplements\SwissTemplate.xml에 정의되어 있습니다. SwissTemplate.xml을 기반으로 한 HANWA 32 공작 기계 예제도 표준 패키지의 기계 목록에 포함되어 있습니다...ENCY\Supplements\SwissTemplate.xmlSwissTemplate.xml

스위스형 선반 프로젝트 템플릿

프로젝트 생성 워크플로우는 순차적 작업 계획과 채널 동기화의 2단계로 구성됩니다.

순차적 작업 공정 템플릿은 아래와 같습니다:

• 파트 1 (메인 스핀들)

  • 바 피딩

  • 메인 스핀들에서의 가공 작업

  • 절단

  • 서브 스핀들 인수 (절단과 동기화)

• 파트 2 (서브 스핀들)

  • 서브 스핀들에서의 가공 작업

아래 영상은 간단한 스위스형 선반 프로젝트를 생성하는 방법을 보여줍니다.

작업 순서 변경 및 채널 동기화

채널 분배 전에 작업 목록의 순서를 재정렬해야 합니다. 이는 시퀀싱 모드에서 수행할 수 있습니다. 스위스형 선반의 경우 재정렬이 자동으로 수행되므로 사용자가 별도로 조작할 필요가 없습니다.sequencing mode

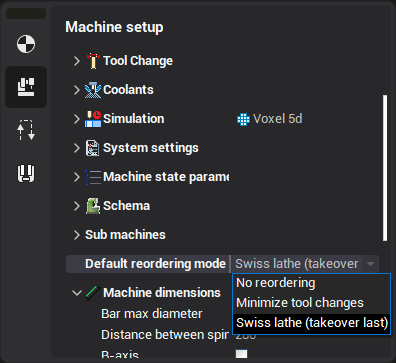

기본 작업 재정렬 모드는 스위스형 템플릿에서 지정됩니다. 스위스형 선반 재정렬 모드가 활성화되면 두 번째 파트의 작업이 재정렬된 목록의 앞부분에 배치됩니다.
