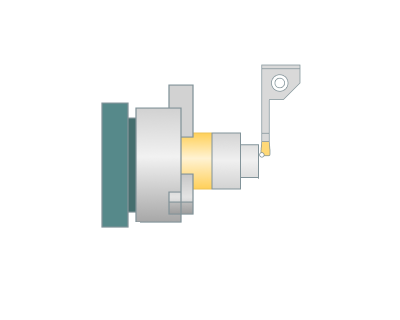

../images/download/attachments/142656615/Bar.png

적용 범위:

바 피딩 작업은 생산 공정 자동화를 위한 현대 가공에서 필수적인 작업입니다. 주요 목적은 긴 금속 바를 공작 기계(주로 CNC 선삭 센터 또는 선반)에 연속적으로 자동 공급하는 것입니다.bar feeding

셋업:

셋업 탭은 프로젝트의 기본 파라미터를 구성하는 데 사용됩니다. 여기에는 장비 위의 파트 위치 설정, 파트의 좌표계 등이 포함됩니다. 자세히 보기

전략:

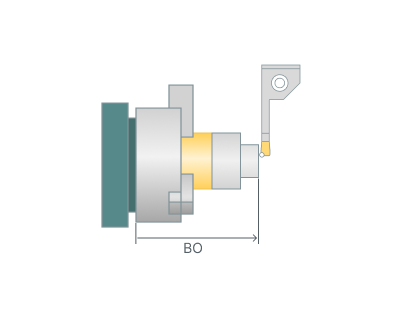

바 돌출량.

스핀들 기준점과 공구 끝점 사이의 축 방향 거리입니다.

Click here to expand..

BO - 바 돌출량

공구 접촉 위치.

공작물 좌표계(G54)에서의 공구 끝점 접촉 위치입니다.

Click here to expand..

X,Y,Z - 지정된 좌표계의 X, Y, Z축이 회전축입니다.

타겟으로 시작.

Click here to expand..

활성화. 파트가 이동되었을 때 좌표계는 제자리에 유지됩니다.

비활성화. 파트가 이동되었을 때 좌표계도 함께 이동합니다.

작업 좌표계 고정 사이클 사용.

Click here to expand..

활성화. 바 이송 프로세스가 포스트프로세서에서의 추가 분석을 위해 사이클로 형식화됩니다.

비활성화. 바 이송 프로세스가 기본 명령어 시퀀스로 출력됩니다.

물리적 출력.

Click here to expand..

활성화. Physicgoto활성화. 물리적 goto 명령과 물리적 좌표를 사용하여 기계 축을 이동합니다.

비활성화. Multigoto 또는 Goto 명령과 좌표를 생성하여 기계 축을 이동합니다.Goto

초기 클램프

파트를 처음 고정하는 클램핑 장치입니다. 장치의 클램핑/언클램핑을 위한 특수 CLData 명령이 자동으로 출력됩니다. 파라미터 그룹은 선삭 인계 작업과 유사하게 작동합니다. 자세히 보기파라미터 그룹 works similarly to the 회전 take over 작업See 더보기
