제트 절단 작업 할당
제트 절단 작업을 사용하면 선택한 곡선에서 공구경로를 생성할 수 있습니다. 가장 기본적인 수준에서 이 작업을 사용하여 곡선을 NC 프로그램으로 변환할 수 있습니다. 공구경로 생성에 사용할 곡선은 작업의 작업 할당 곡선 목록에 추가해야 합니다. 원 모델 요소를 정의하려면 소재가 포함된 점으로 추가할 수 있습니다. 점(원 중심)을 모델 요소로 추가하려면 작업 할당 대화상자에서 추가하고 원의 반경과 동일한 추가 소재를 지정하십시오.Jet cutting . . 작업 영역 .
<전략> 페이지의 <작업 파라미터> 창에서 공회전 최소화 모드가 해제된 상태에서 여러 곡선을 가공 대상으로 선택하면, 가공 순서는 목록의 순서와 동일합니다. 목록에서 지오메트리 객체의 순서를 변경하려면 마우스 드래그를 사용하십시오.

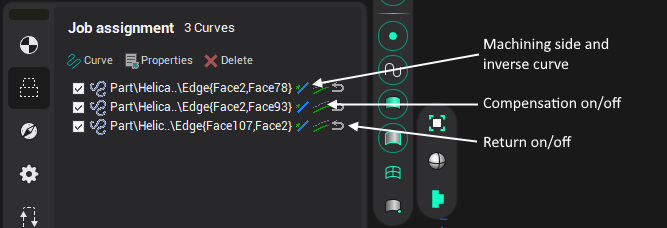

선택한 곡선의 가공 방향은 <반전> 열을 클릭하여 반대로 변경할 수 있습니다.
제트 절단 작업은 플라즈마 제트, 유체 제트 또는 레이저 빔을 절단 공구로 사용합니다. 공구경로는 곡선의 왼쪽, 오른쪽 또는 곡선을 따라 지나갈 수 있습니다.
공구경로가 <곡선을 따라> 지나가는 경우 NC 프로그램은 곡선 자체를 나타냅니다. 해당 플래그가 체크되어 있으면 공구 반경 보정 명령이 프로그램에 출력됩니다. 이것은 사용자 정의 CAD 곡선을 CNC 코드로 변환하는 가장 간단한 방법입니다.
곡선의 <왼쪽> 또는 <오른쪽>으로 공구경로가 지나가는 경우, 해당 오프셋 곡선이 NC 프로그램에 출력됩니다. 오프셋 값은 <곡선 속성> 패널에서 지정합니다. 보정이 해제된 경우 오프셋 양은 사용된 공구 반경과 작업 소재 값의 산술 합계입니다. 작업 소재가 0보다 작으면 오프셋 양은 해당 값만큼 감소합니다.
<보정>을 활성화하면 생성된 공구경로에 적절한 보정기 번호와 함께 <G41>, <G42>, <G40> 명령이 포함됩니다. 보정이 활성화된 공구경로를 생성하는 일반적인 절차는 다음과 같습니다: <곡선 속성> 패널에서 <보정> 체크박스를 선택하고, 같은 대화상자에서 가공 방향(왼쪽 또는 오른쪽)을 선택한 다음, 작업 파라미터 패널의 <공구> 탭에서 공구 <반경 보정>을 활성화하고 적절한 보정 값을 설정합니다.
제트 절단 작업의 공구경로는 커터 중심축의 이동 경로입니다.

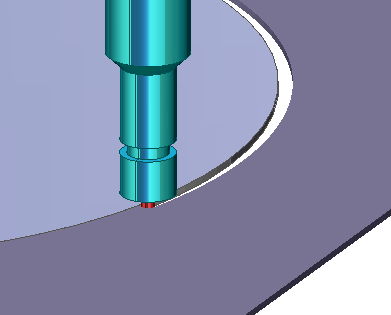

이미 가공된 윤곽을 따라 공구가 복귀해야 하는 경우 <복귀 포함> 열을 클릭하면, 공구가 선택한 윤곽을 따라 이동한 후 원래 점으로 윤곽을 따라 되돌아갑니다. 위 그림은 복귀가 포함된 윤곽 가공의 예를 보여줍니다. 윤곽 간 이동은 가공 윤곽과 동일한 높이에서 공작물 주위로 수행됩니다.

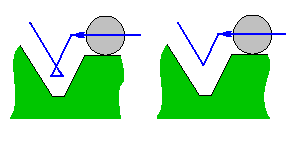

최신 CNC 컨트롤러는 프로그래머가 실제 부품 좌표를 사용할 수 있게 하며, 작업자가 컨트롤러에 공구 반경을 입력합니다. 이를 통해 작업자는 예를 들어 황삭/정삭 작업을 위한 소재 여유량을 조정할 수 있습니다. 그러나 CNC 컨트롤러가 계산한 오프셋 공구경로를 생성할 수 없어 오류 메시지가 발생하는 상황이 때로 생길 수 있습니다. 예를 들어 오프셋 윤곽이 오버랩되는 반경의 공구를 사용하는 경우입니다. 왼쪽 그림은 CNC 시스템이 계산한 오프셋 공구경로이고, 오른쪽은 CAM 시스템이 계산한 것입니다. 일부 구형 CNC는 오프셋 공구경로를 계산하는 기능이 없습니다. 이러한 경우 공구 반경, 갭 또는 소재에 대한 오프셋 공구경로 계산은 CAM 시스템에서 수행해야 합니다.

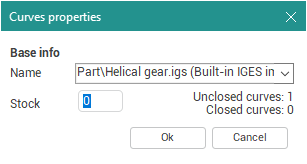

곡선에서 가공을 시작하는 점은 기본적으로 자동으로 정의됩니다. 시작점을 변경하는 몇 가지 방법이 있습니다. 항목을 더블 클릭하거나 팝업 메뉴에서 <곡선 속성> 창을 여십시오.
이 창에는 항목에 대한 상세 정보가 포함되어 있습니다.
시작점은 좌표를 입력하거나 목록에서 선택할 수 있습니다. 지오메트리 요소와 함께 목록에는 다음 상수가 포함됩니다:
<자동> – 곡선이 시작부터 끝까지 가공됩니다.
<곡선 시작> – 곡선의 시작부터 가공이 시작됩니다.
<곡선 끝> – 곡선의 끝에서 가공이 종료됩니다.
<사용자 정의> – X 및 Y 필드의 좌표로 점을 정의합니다.
정의된 점이 곡선 위에 있지 않으면, 정의된 점에 가장 가까운 점에서 가공이 시작됩니다.
시작점은 화면에서 마우스로 대화식으로 정의할 수 있습니다. 이는 항목에 곡선 하나 또는 점 하나만 포함된 경우에 가능합니다. 가공 파라미터를 대화식으로 정의할 수 있는 경우, 선택한 항목 근처에 아래 그림이 표시됩니다.
설명:
가공 방향,
공구 프로파일 스케치,
끝점.
시작점은 공구(1)와 가공 방향(2)으로 표시됩니다. (2).
끝점에는 두 가지 유형이 있습니다. – 곡선이 닫힌 경우와 – 곡선이 열린 경우입니다.
end
.
시작점과 끝점 위치를 변경하면 점 스냅 모드가 활성화되고 끝점 표시가 다음과 같이 변경됩니다.
.
시작점을 지정하려면 공구(2) 위로 마우스 포인터를 이동한 다음 왼쪽 버튼을 누른 채로 시작점을 원하는 위치로 드래그하십시오. 끝점을 지정하려면 끝점 표시(3)에서 동일한 방법을 사용하십시오.
가공 방향은 화살표(1)를 클릭하여 변경할 수 있습니다.
참고:
