제트 절단 5D
"제트 절단 5D" 작업은 성형된 공간 곡면에서의 절단을 위해 설계되었습니다. 이 작업은 "5D 윤곽 가공" 작업을 기반으로 하며, 이 용도에 불필요한 다중 패스 가공 기능은 제외되어 있습니다.5D contouring
"가공 프로파일 정의 방법" 및 이 장에서 설명하지 않는 기타 파라미터는 5D 윤곽 가공 작업 설명에 기술되어 있습니다.way of definition of the 가공 profiles5D contouring

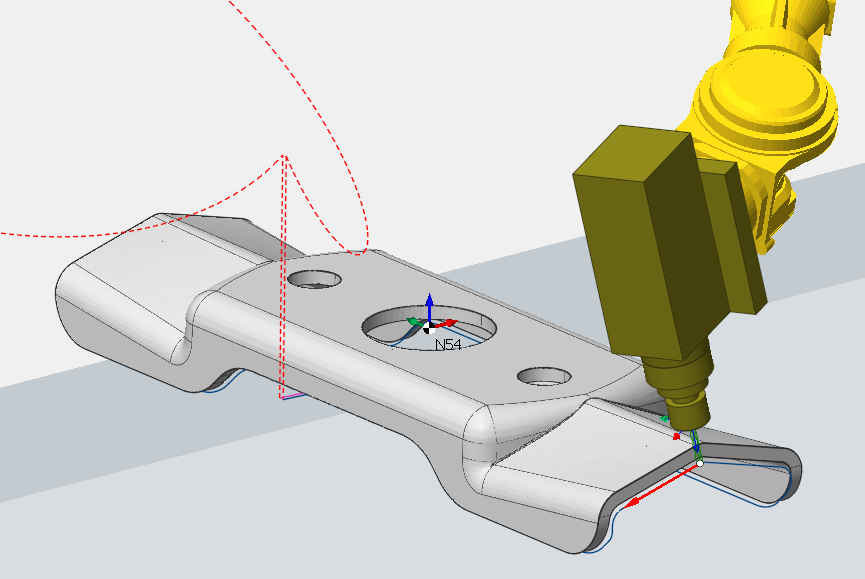

이 작업에는 최소 5자유도가 필요합니다. 따라서 활성 공작 기계는 최소 3개의 직선축과 2~3개의 회전축을 가져야 합니다. 산업용 로봇이 절단에 사용되는 경우가 많습니다. 기계 구성이 모든 자유도를 지원하지 않으면 생성된 공구 경로가 올바르지 않게 됩니다.
작업 지시서에서 절단이 수행될 윤곽을 정의해야 합니다:
모델의 모서리 — 이 경우 공구 방향 벡터는 모서리의 인접 면으로부터 계산됩니다.
CAD에서 그린 단순 곡선,
spatial 스플라인 curvesCAM에서 직접 그린 공간 스플라인 곡선.
후자의 두 경우에는 공구 방향 각도가 파트의 가장 가까운 면으로부터 계산됩니다.

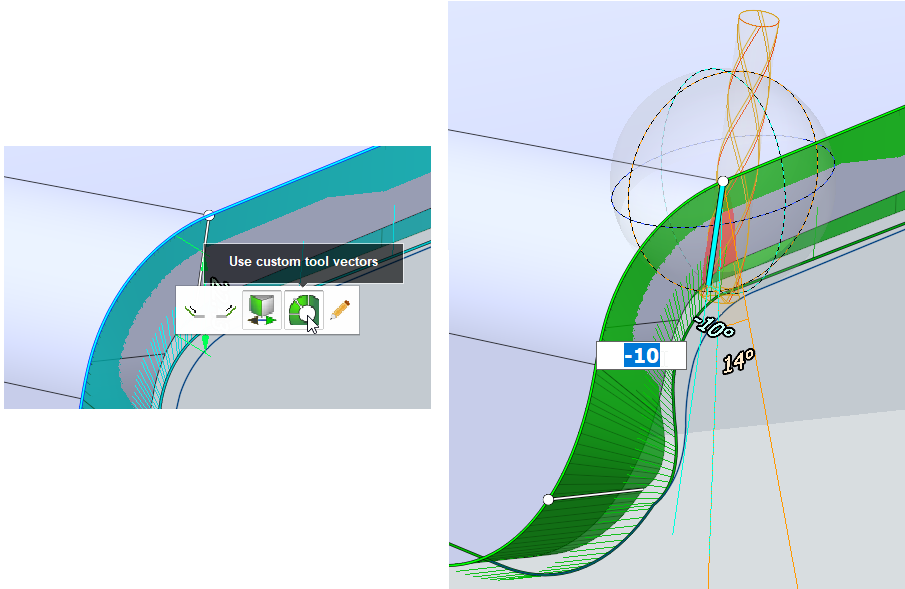

윤곽이 설정되면 사용자 정의 벡터 편집 모드로 전환하여 그래픽 창에서 각 곡선 점의 정확한 공구 각도를 직접 조정할 수 있습니다.사용자 정의 벡터 editing mode

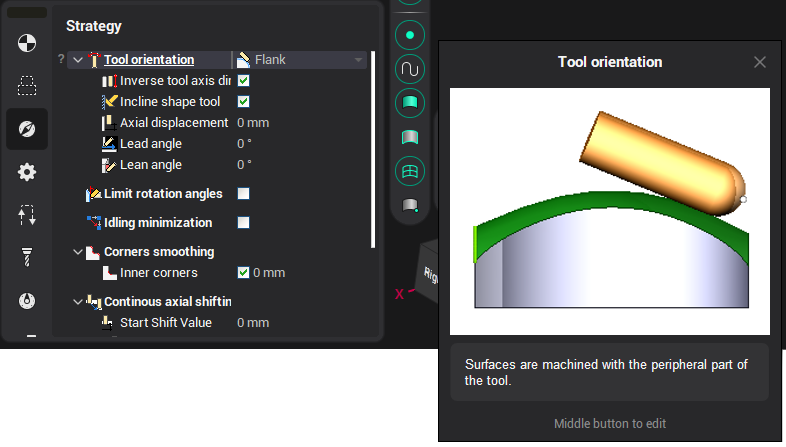

또한 파라미터에서 올바른 공구 방향 법칙을 정의해야 합니다. 이 작업에는 다양한 전략이 포함되어 있습니다. 각 파라미터 옆의 스마트 힌트 버튼을 클릭하면 추가 정보를 확인할 수 있습니다.

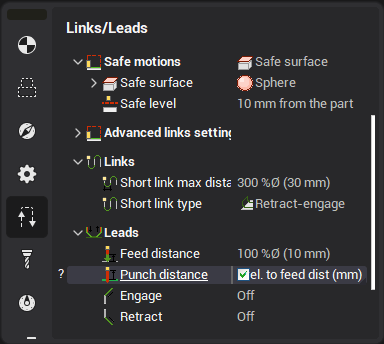

또한 링크/리드 탭에서 펀치 거리를 사용할 수 있습니다. 이 거리를 통해 공구를 펀칭에 필요한 거리만큼 퇴피시킬 수 있습니다.
두 가지 값이 있습니다:
mm (입력된 값은 mm 단위로 계산됩니다) entered value is calculated in mm
이송 거리 기준 (입력된 값은 이송 거리에 대한 상대값으로 계산됩니다) the entered value is calculated relative to 이송 거리 )
이 파라미터는 플라즈마 작업에서도 사용할 수 있습니다.
