파트 위치 설정

공작 기계를 선택하고 터렛을 설정한 후에는 소재의 위치를 설정해야 합니다. 일반적으로 선반-밀링 복합기에서는 회전체를 가공합니다. 소재는 CAD 시스템에서 가져오거나, 2D 지오메트리 모드에서 작성한 모선으로 설정할 수 있습니다. 소재를 가져오는 경우 3D 모델을 기반으로 모선이 복원됩니다. 이 과정이 항상 정확하게 작동하지는 않습니다. 오류가 발생하면 모선을 곡선으로 가져온 후 이를 사용하여 소재를 설정하는 것을 권장합니다.

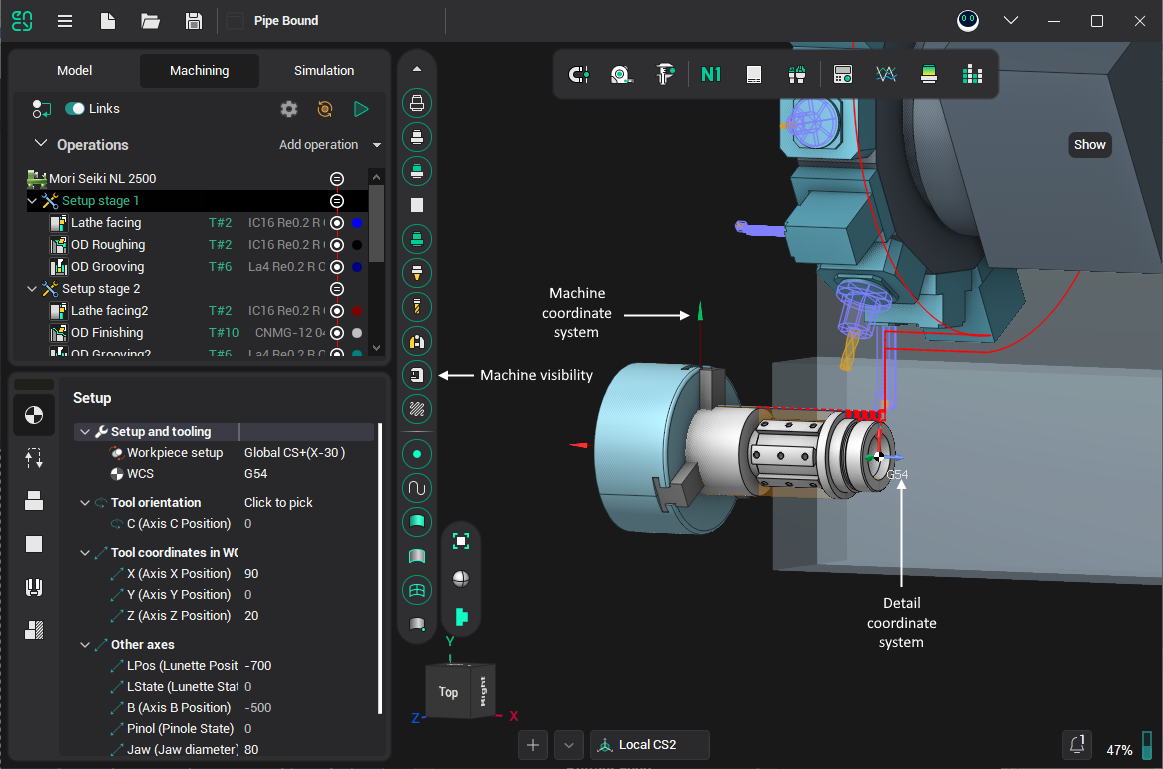

파트 좌표계와 기계 좌표계를 구분해야 합니다. 파트 좌표계는 소재에 부착되어 있으며, 예를 들어 스핀들이 회전하면 소재와 함께 회전합니다. 기계 좌표계는 공작 기계가 표시된 상태에서 화면 왼쪽 하단에 표시됩니다.

공작 기계 표시가 꺼져 있으면 보조 축이 파트 좌표계를 나타냅니다.

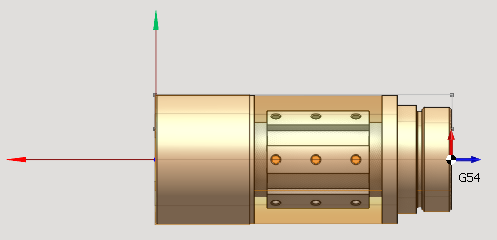

선반 가공을 위한 소재 셋업 시 소재 축을 X축과 정렬해야 합니다. 이를 수행하는 방법은 두 가지입니다: 소재를 이동하거나 새로운 로컬 좌표계를 생성하는 것입니다. 일반적으로 좌표 원점은 소재의 오른쪽 끝면에 설정합니다.by moving the detailcreating new 로컬 좌표계

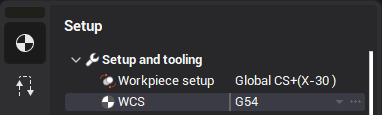

생성한 좌표계를 적용하려면 공작 기계 파라미터 또는 활성 작업에서 해당 좌표계를 지정해야 합니다. 그러면 시스템이 파트와 공작 기계의 원점을 일치시킵니다.

공작 기계 원점은 일반적으로 스핀들 노즈에 설정됩니다. 따라서 소재가 공작 기계 내부에 나타나게 됩니다. 올바른 시각화를 위해 기계 좌표계에서 소재 원점을 설정해야 합니다.

참고:
