공구 교환 위치

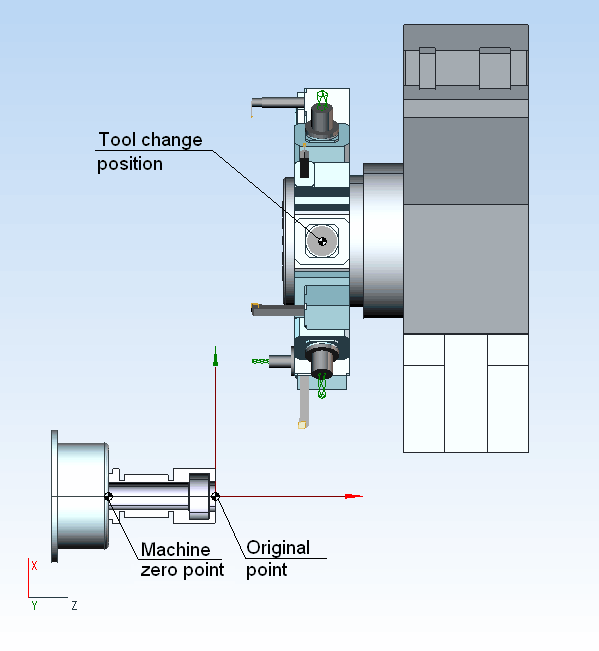

공구 교환 점의 좌표는 공작 기계의 원점을 기준으로 산출됩니다. CAM 시스템에서는 일반적으로 선반의 Z방향 원점이 스핀들 노즈에 위치합니다. 따라서 공구 교환 점의 Z 좌표는 다음 공식으로 계산할 수 있습니다:

Z 공구 interchange = length of the 파트 + overhang of the longest axed 공구 + safe distance

공구 교환 위치는 터릿 블록의 중심에서 스핀들 축까지의 거리를 결정하므로:

X 공구 interchange = billet 반경 + overhang of the longest radial 공구 + revolver 반경 + safe distance

일부 공작 기계 구성에서는 리볼버 헤드의 장착 점이 X방향으로 일정 거리만큼 변위되어 있을 수 있습니다. 이 경우 공구 교환 점의 설정은 실험적으로 결정합니다.

축방향 또는 반경방향 릴리프 가공 시 공구 교환 점이 NC 프로그램에 영향을 미친다는 점에 유의해야 합니다. 예를 들어, 반경방향 릴리프에서 공구 교환 점까지의 이동은 두 단계로 수행됩니다. 첫 번째 단계에서는 리볼버 헤드의 중심이 X 공구 교환 좌표에 위치하도록 공구 끝을 X방향으로 이동합니다. 따라서 NC 프로그램에는 다음 좌표가 포함됩니다.

X=X 공구 interchange - the 공구 overhang by the axle - the 반경 of revolver head

다음 단계는 <GOHOME>(G28) 명령으로 수행되며, 즉 좌표를 지정하지 않습니다.< GOHOME >
