공구 설정

많은 공작 기계의 기구학적 구조는 장비 교체에 의해 크게 변경될 수 있습니다. 빠르고 체계적인 기구학적 구조 변경을 위해 특수 노드 전환기가 제공됩니다.

공작 기계 기구학적 구조도의 노드 전환기

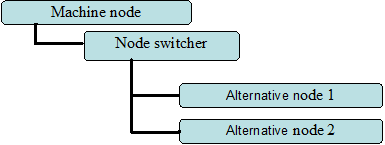

노드 전환기는 공작 기계의 상위 노드에 여러 대체 노드 중 하나를 연결할 수 있게 합니다. 구조도에 노드 전환기가 있으면 트리에서 드롭다운 목록으로 표시되며, 대체 노드 중 하나를 선택할 수 있습니다.

예를 들어, 선삭-터렛 센터의 공구 터렛 위치에는 여러 유형의 블록 중 하나를 장착할 수 있습니다. 블록을 통해 축방향 또는 반경방향의 고정(선삭) 공구, 그리고 축방향 또는 반경방향의 구동 공구를 설정할 수 있습니다. 또한 블록은 서로 다른 치수 유형을 가질 수 있습니다.

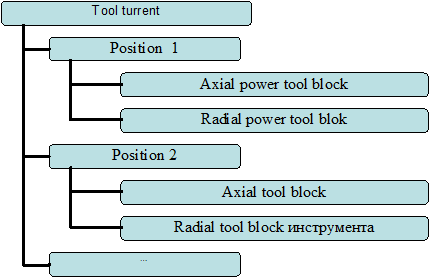

공구 터렛 설정 예시

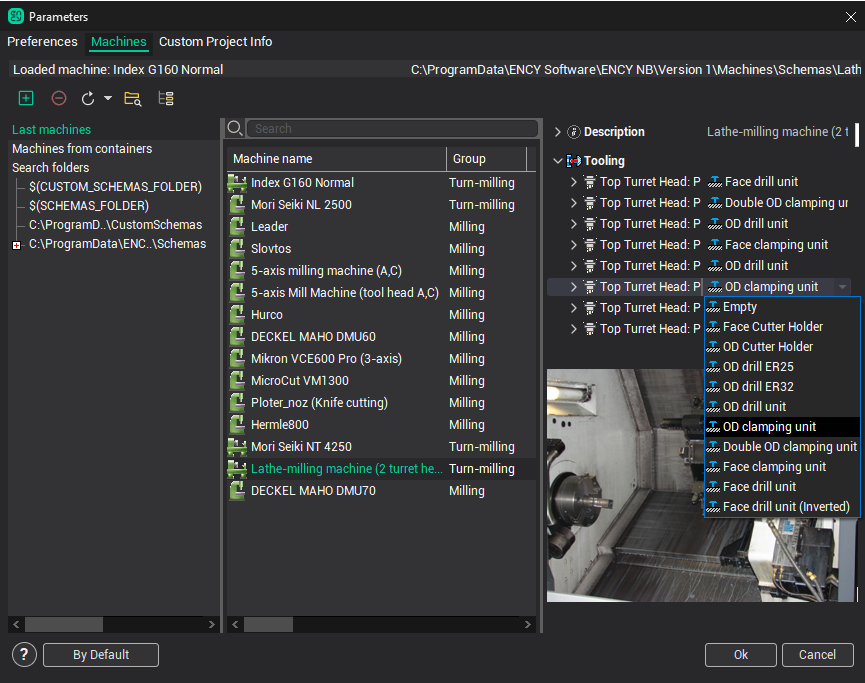

블록 설정은 공작 기계 선택 창에서 기계를 더블 클릭하거나 <파라미터> 버튼을 통해 수행합니다.

참고:

Treatment at lathe-밀링 processing centers
