스텝오버 방식
<공구 스텝오버>는 가공 중인 윤곽 사이의 공구 이동을 의미합니다. 가공 용어인 <스텝오버>와 혼동하지 않아야 합니다.공구
하나의 공구로 모델을 가공하고, 가공 공구경로가 여러 윤곽을 따라 공구가 이동하는 형태인 경우, 하나의 윤곽에서 다른 윤곽으로의 전환 가공 조건을 설정해야 합니다.공구공구

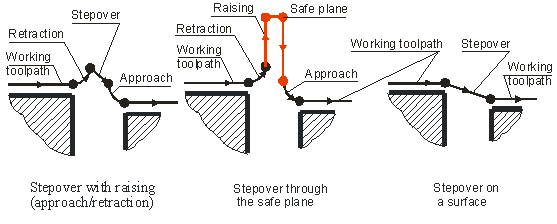

체적 가공 작업에서 하나의 가공 패스에서 다른 패스로의 스텝오버는 다음 방식으로 수행됩니다:
<곡면 위>. 가공 중인 모델에서 퇴피하지 않고 공구 스텝오버를 수행합니다. 인접한 가공 패스의 끝점과 시작점 사이의 거리가 짧을 경우, 더 짧은 가공 시간을 달성할 수 있습니다.work passes
<퇴피-접근>. 가공 패스의 끝점에서 정의된 방식으로 퇴피한 후, 가공 이송 속도로 다음 접근의 첫 번째 점까지 스텝오버하고, 정의된 방식에 따라 다음 가공 패스의 첫 번째 점까지 접근합니다. 이 스텝오버는 시간이 더 걸리지만, 가공된 곡면에 접촉하지 않고 스텝오버가 수행됩니다.
<안전 평면 경유>. 가공 패스의 끝점에서 정의된 방식으로 퇴피합니다. 그런 다음 공구가 안전 평면까지 급속 이송됩니다. 안전 평면에서 급속 이송으로 스텝오버합니다. 이후, 공구 하강 및 정의된 접근 방식에 따라 접근합니다.
스텝오버 방식 <곡면 위> 및 <퇴피-접근>은 스텝오버 길이가 짧을 때만 최적이므로, 더 긴 길이의 스텝오버가 필요한 경우에는 정의된 스텝오버 유형에 관계없이 시스템이 자동으로 안전 평면 경유 스텝오버를 생성합니다.
곡선 가공 작업에서 CAM 시스템은 사용자에게 다음과 같은 스텝오버 방식을 제공합니다:
<안전 평면 경유>
<공작물 주위 및 지정된 Z 높이에서의 공구 스텝오버>공구 step-over around the 공작물 and at the defined Z height
<Z 기준>
<공작물 주위>
Via 안전 평면
이 방식은 가장 많이 사용되지만, 가공 복잡도 면에서 최적은 아닙니다. 안전 레벨은 <작업 파라미터> 창의 <파라미터> 페이지에서 지정할 수 있습니다. 스텝오버는 일반적으로 급속 이송(G00)으로 수행됩니다.
공작물 주위 및 지정된 Z 높이에서의 공구 스텝오버
가공 <전략> 페이지에서 사용자가 공회전 최소화 모드를 활성화하지 않으면, 윤곽 가공 순서는 <모델> 페이지의 목록에 윤곽이 배치된 순서에 따라 결정됩니다. 공회전 이동의 최소 길이를 사용하여 최적화된 윤곽 가공 순서를 정의하려면, 가공 <전략> 페이지에서 공회전 최소화 모드를 선택해야 합니다.모델
CAM 시스템은 2D 가공 모드에서 공작물을 사용하거나 사용하지 않고 작업할 수 있습니다. 공작물을 사용하지 않는 경우, 가공 윤곽 간의 스텝오버는 안전 평면 경유 또는 지정된 Z 레벨에서 수행됩니다.
공작물을 사용하면 시스템이 공작물과의 공구 충돌을 제어하면서 스텝오버 공구경로를 자동으로 생성하므로 더 안전한 작업 모드가 제공되며, 이 경우 CAM 시스템은 사용자에게 가공 공구경로를 최적화할 수 있는 더 많은 옵션을 제공합니다.
공작물은 <모델> 페이지에서 정의할 수 있습니다. 공작물 생성 방법에 대한 자세한 설명은 공작물 항목을 참조하십시오.모델공작물

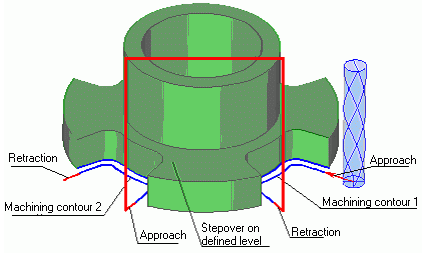

Z 기준
전환을 위한 평면 레벨은 가공 <전략> 페이지에서 현재 좌표계의 원점 기준으로 지정할 수 있습니다.

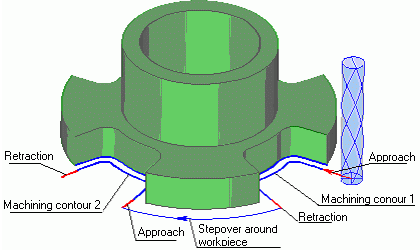

공작물 주위
가공 윤곽이 위치한 평면에서 공작물 프로파일 주위의 최단 경로를 사용하여 공구경로가 생성됩니다. 이송 속도를 지정하려면 <이송 속도> 페이지에서 다음 이송 모드를 선택하고 이송 속도 값 지정 창에서 필요한 값을 정의합니다. 공작물이 정의되어 있어야 합니다.
스텝오버 공구경로는 공작물 형상에 따라 달라지며, 발견된 공작물 영역 주위의 곡선으로 형성됩니다. 스텝오버 곡선의 형상은 공작물에서 윤곽의 퇴피 및 접근 점까지의 거리에 의해서도 영향을 받습니다.

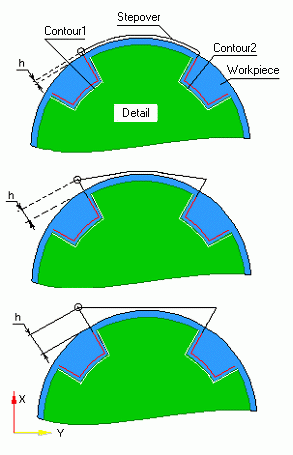

해당 값(h)에 따른 공구경로 변화의 예가 이 그림에 나와 있습니다. 공구경로는 직선에서 그림에 표시된 것처럼 공작물 형상을 따라가는 곡선으로 변할 수 있습니다. 공작물의 오목한 영역은 최단 곡선을 따라, 볼록한 영역은 라운딩 곡선을 따라 이동합니다.
스텝오버 곡선은 공구의 모서리가 공작물에 접하도록 구성되므로, 실제 공작물을 지정할 때 사용자는 <모델> 페이지에서 공작물에 추가 소재 여유를 더해야 합니다.모델
원하는 스텝오버 곡선을 얻으려면 접근 및 퇴피 점에 대해 서로 다른 h 값을 사용하고, 공작물 프로파일도 변경해야 합니다.

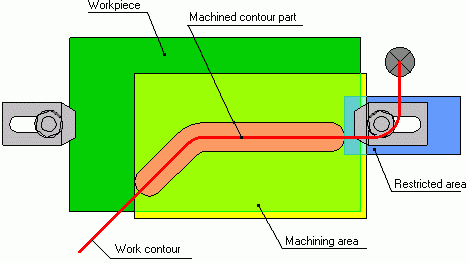

윤곽이 공작물 영역을 벗어나는 부분이 있는 경우에 특별히 주의해야 합니다. CAM 시스템에는 다음과 같은 규칙이 있습니다 – 공작물이 정의된 경우, 가공 공구경로는 공작물 영역 내에서만 형성됩니다. 가공 영역과 제한 영역도 정의된 경우, 공구경로는 공작물 영역 내, 허용된 가공 영역 내부, 제한 영역 외부에서 형성됩니다(그림 참조).

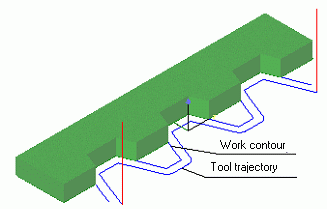

그림에서 공구경로는 공작물과 관계없이, 접선 방향 보정의 활성화 및 비활성화 영역을 사용하여 형성됩니다. 그림에서 볼 수 있듯이, 공구경로는 가공 윤곽에 대해 등거리로 형성됩니다:

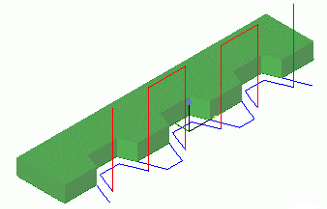

공작물(봉재)이 정의된 경우. 공구경로는 공작물을 고려하여, 즉 공작물 영역 내에서 형성됩니다. 공작물 외부에서는 가공이 수행되지 않습니다. 각 영역에 시스템이 자동으로 보정 활성화 및 비활성화 영역을 추가했습니다. 영역 간 공구 전환은 안전 평면에서 수행됩니다:

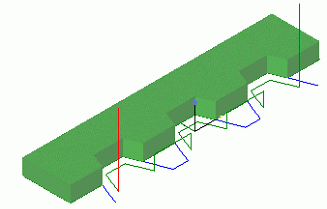

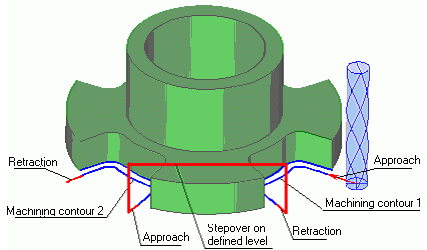

이 작업은 이전 작업과 동일한 파라미터를 가지며, 차이점은 스텝오버에 있습니다. 이 작업은 지정된 레벨에서의 스텝오버를 사용합니다:

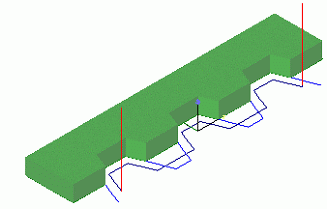

이 작업에서 시스템은 공작물 주위 스텝오버를 사용합니다. 보정 활성화 및 비활성화 블록이 가공 윤곽의 해당 영역에 자동으로 추가된다는 점에 유의하십시오:
