메인 창
적용 영역:
The content of the main window’s elements depends on the 2D or 3D working mode.

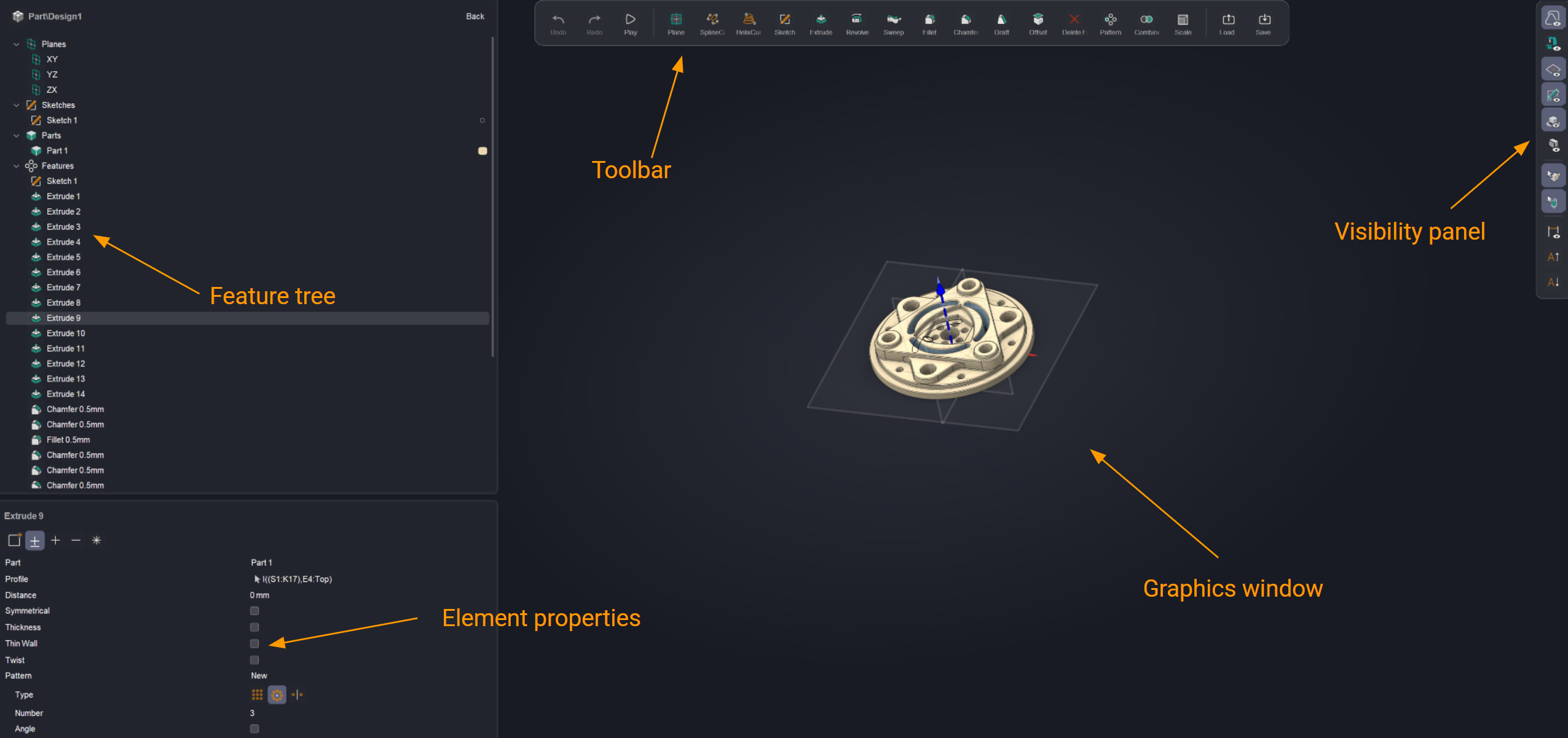

메인 창은 피처 트리, 도구 모음, 요소 속성 및 가시성 패널로 구성됩니다.
피처 트리.
피처 트리는 3D 모델을 생성하기 위해 수행된 작업의 시간순 순서를 표시합니다. 피처 트리는 엄격하게 순차적이라는 점에 유의해야 합니다. 따라서 하나의 바디 내에서 서로 교차하지 않는 두 개의 돌출을 생성할 수 없습니다. 시스템은 새 바디의 생성을 요구합니다.
트리는 3개의 기본 평면, 스케치, 파트 및 피처로 구성됩니다.
스케치. 구성 트리에서 도면을 정의합니다.
평면은 팝업 메뉴(곡면 또는 평면에서 마우스 오른쪽 또는 왼쪽 버튼 클릭)를 사용하여 생성됩니다. 메뉴 내용은 선택한 요소에 따라 변경됩니다.
그런 다음 도면 버튼을 클릭해야 합니다.
평면 정의 방법은 다른 장에서 설명합니다. 자세히 보기See 더보기
트리의 각 스케치 옆에는 3D 모드에서 스케치를 표시하거나 숨길 수 있는 가시성 토글이 있습니다.

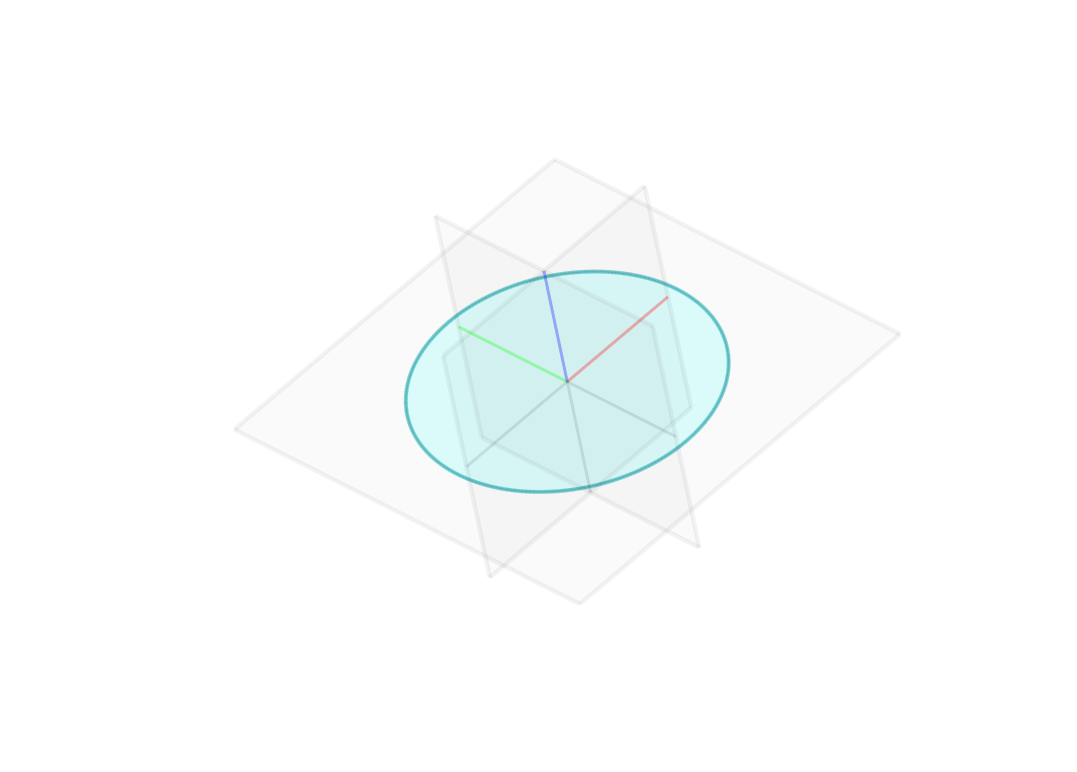

윤곽이 닫혀 있으면 시스템이 이를 강조 표시하여 부울 연산을 수행할 수 있음을 나타냅니다.
If the 윤곽 is 아님 highlighted for extrusion, check the 스케치 visibility and ensure that the 윤곽 is closed.
커브. 곡선. 공간 곡선(헬릭스, 스플라인)을 나타냅니다. 자세히 보기나선, 스플라인See 더보기

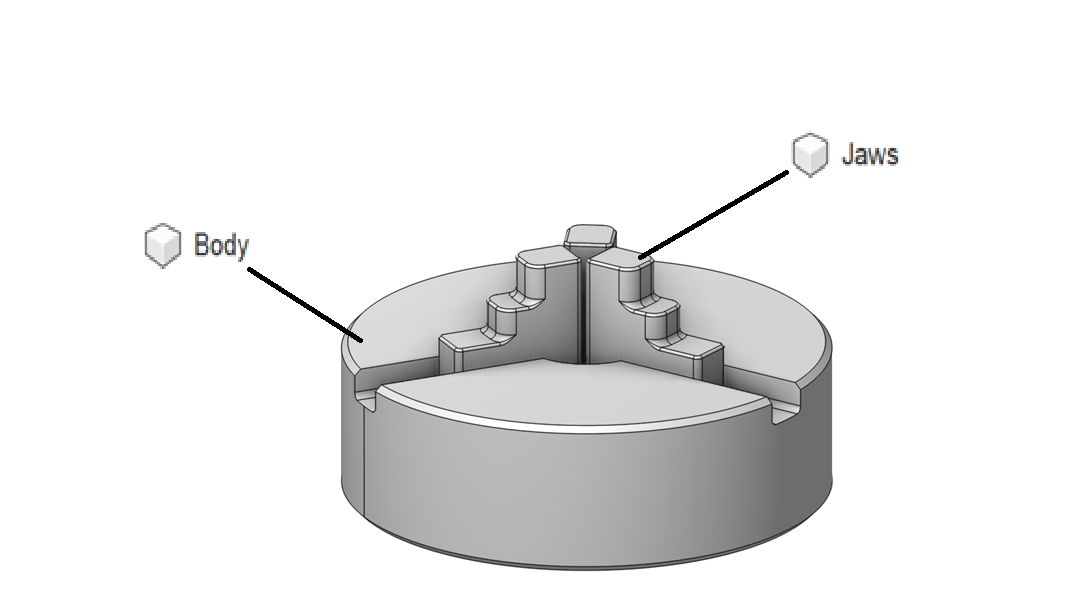

파트. 설계는 여러 파트로 구성될 수 있습니다(기본값은 하나). 이를 통해 개별 파트로부터 어셈블리를 생성할 수 있습니다. 이는 어셈블리 생성에 필요합니다(예: 조 척은 조와 베이스로 구성됩니다). 자세히 보기See 더보기

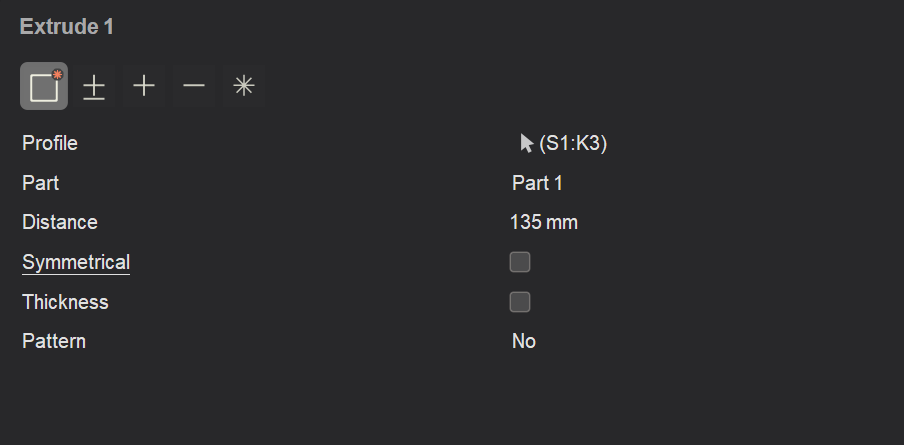

파트 생성 버튼은 돌출 명령을 실행할 때 요소 속성 패널에 위치합니다.생성 파트

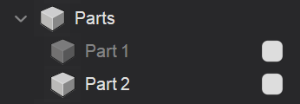

트리에 두 개의 파트가 표시되려면 최소 두 개의 스케치를 생성하고 각각에 돌출 작업을 수행해야 합니다.돌출
파트의 가시성은 해당 아이콘을 클릭하여 제어합니다.

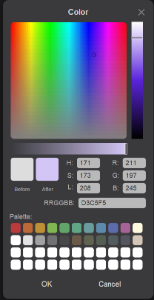

모델의 색상도 변경할 수 있습니다.
피처. 다양한 요소(스케치, 돌출 등)를 포함합니다.
요소 속성.
이 패널에서는 피처의 속성을 변경할 수 있습니다.피처
가시성 패널.
이 패널에서는 다양한 요소(공작 기계, 평면, 스케치 등)의 가시성을 제어할 수 있습니다.
그래픽 창.
도면, 모델 또는 어셈블리가 표시되는 메인 창입니다.
