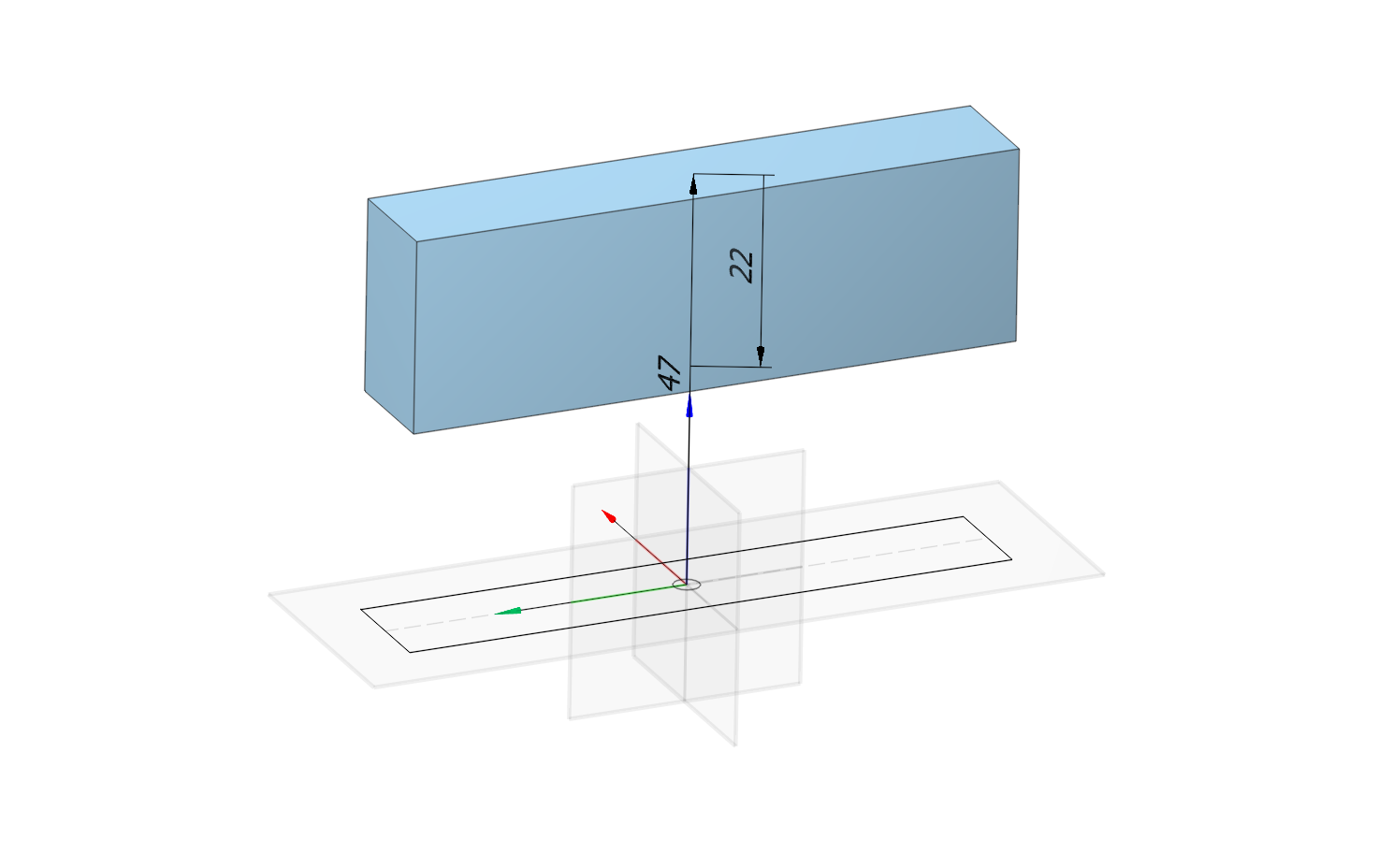

다양한 곡면 위에 오프셋 등을 적용하여 스케치를 생성할 수 있습니다:

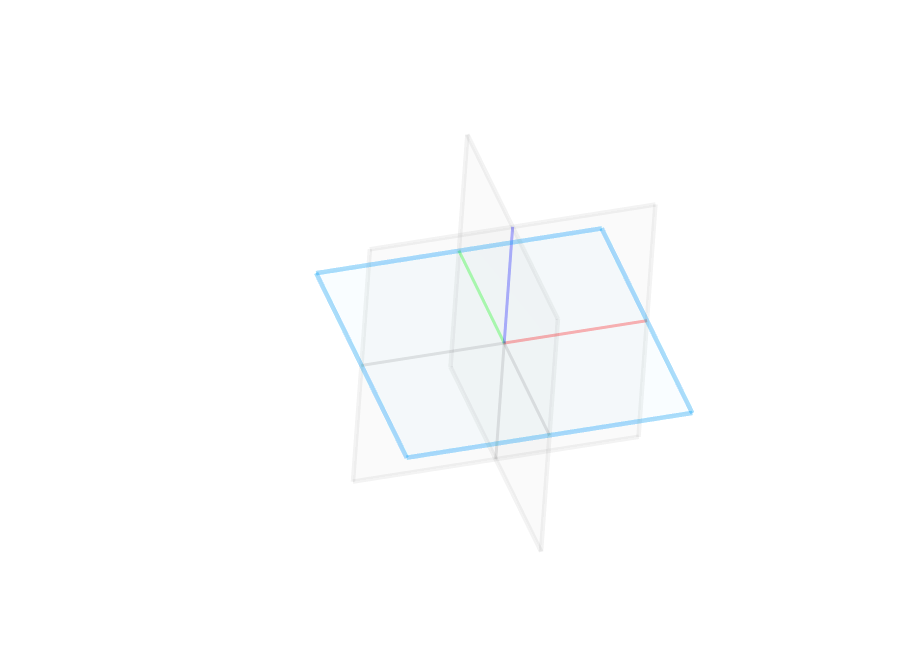

• 기본 평면 기준

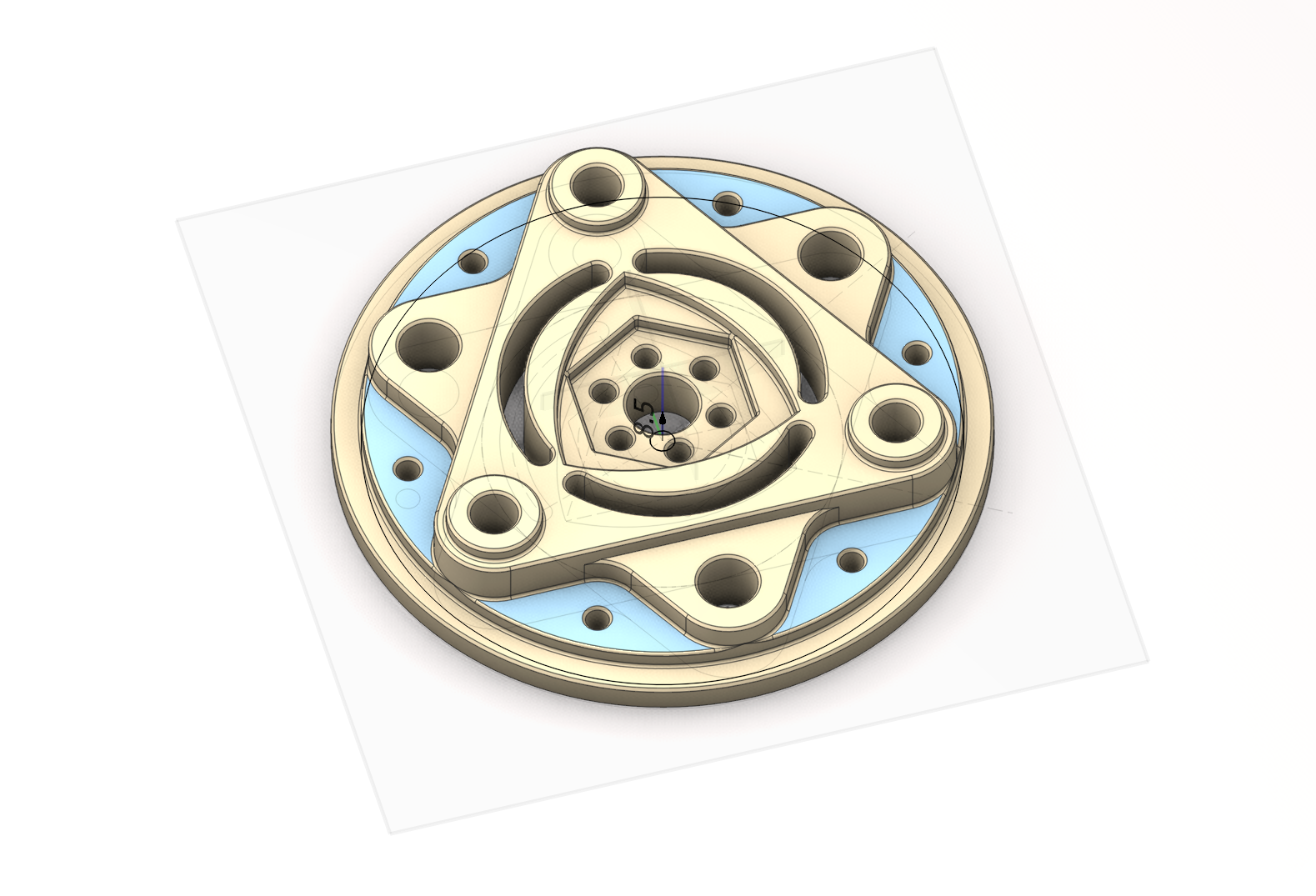

• 모델 곡면 위

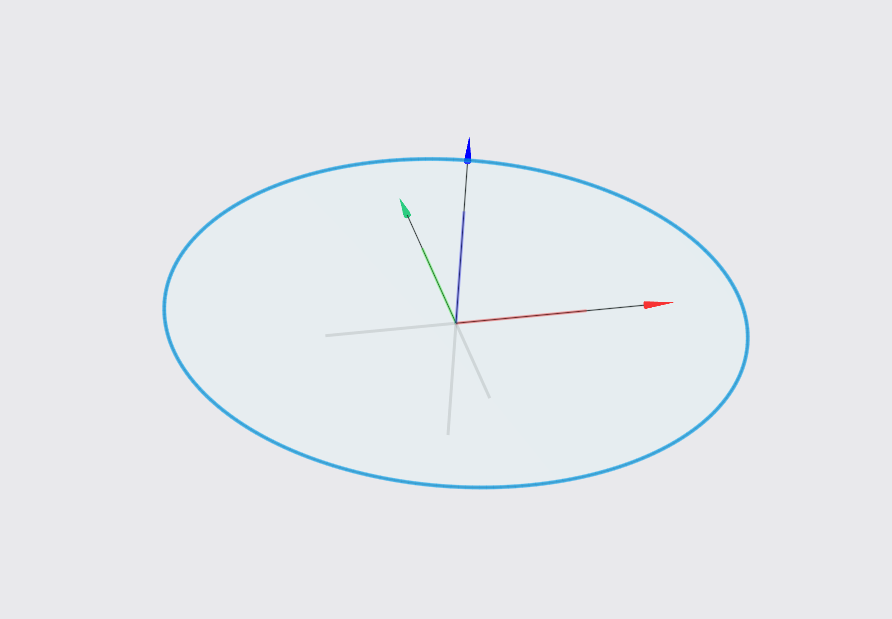

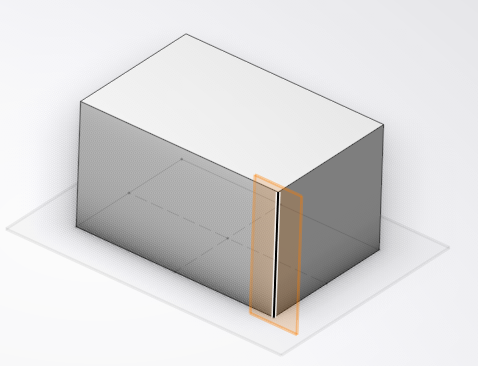

접선 평면. 접선 평면을 생성합니다.

평면 또는 면을 클릭하여 평면을 생성합니다.

RMB마우스 오른쪽 버튼: 종료.

축 평면. 축을 지나는 평면을 생성합니다.

직선 모서리, 스케치 직선 또는 회전 곡면을 선택하여 평면을 생성합니다.

RMB마우스 오른쪽 버튼: 종료.

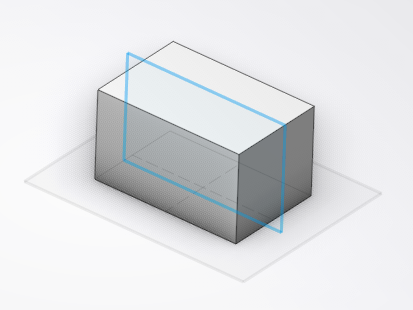

중간 평면. 중간 평면을 생성합니다.

두 개의 평평한 면을 선택하여 중간 평면을 생성합니다.

RMB마우스 오른쪽 버튼: 종료.

평면: 두 선. 두 직선을 지나는 평면. 두 직선을 지나는 평면을 생성합니다.

두 개의 직선 모서리를 선택하여 평면을 생성합니다.

RMB마우스 오른쪽 버튼: 종료.

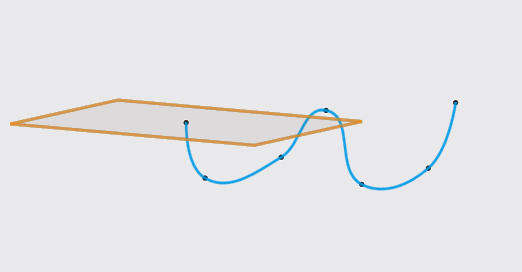

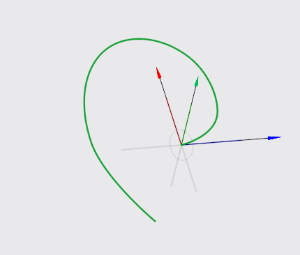

생성 법선 평면. 법선 평면 생성. 곡선에 수직인 평면을 생성합니다. 스플라인 기능과 함께 사용됩니다.스플라인.

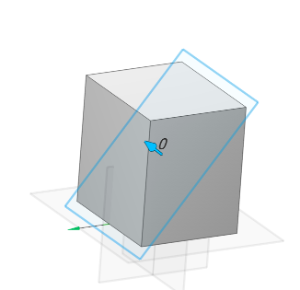

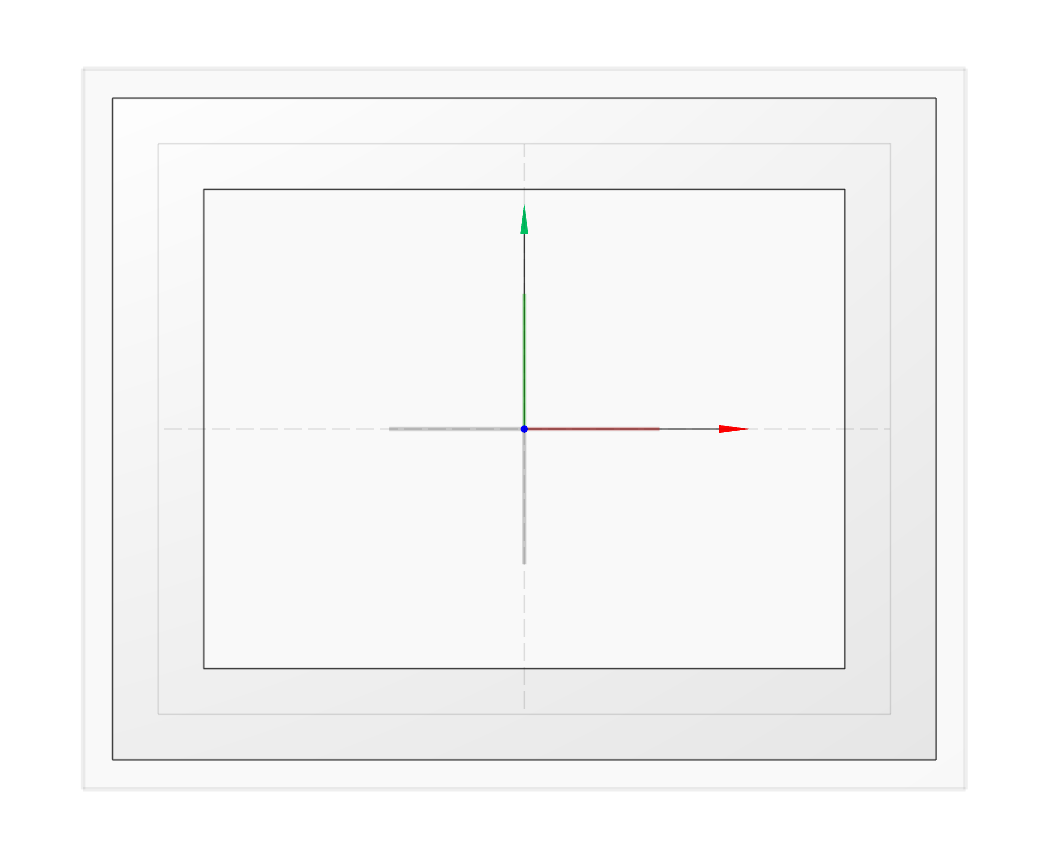

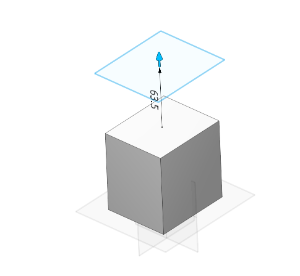

오프셋 평면. 지정한 거리만큼 떨어진 평면을 설정할 수 있습니다. 곡면 또는 평면을 마우스 오른쪽 버튼으로 클릭하여 호출합니다.right clicking

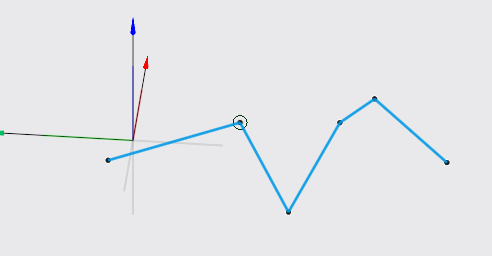

1. 도구 모음에서 스플라인 명령을 호출하고 곡선 옵션에서 스플라인 또는 폴리라인을 선택합니다.

2. 마우스로 점을 설정하거나(스냅 기능 동작) 해당 필드에 좌표값을 직접 입력합니다.

3. 마우스 오른쪽 버튼을 클릭하여 점 지정을 완료합니다.

커브 유형. 곡선 유형. 곡선 유형을 정의합니다: 스플라인 또는 폴리라인.스플라인 or 폴리라인.

그리기. 새 점 입력 모드와 기존 점 편집 모드 간의 전환은 그리기 버튼을 누르거나 해제하여 수행합니다.그리기

편집 모드에서는 선택된 점이 원으로 표시되며, 해당 좌표가 별도의 입력 필드(X, Y, Z)에 표시됩니다. 선택된 점의 좌표는 좌표를 직접 입력하거나 마우스로 드래그하여 변경할 수 있습니다. 점이 선택되지 않은 경우 좌표 입력 필드는 비활성화됩니다.The coordinate input fields are inactive if no 점 is selected.

평면에서. 평면 위. 평면 위 드롭다운 목록에서 평면 또는 평평한 모서리를 선택하여(선택 시 강조 표시) 스플라인을 평면 위에 배치할 수 있습니다. 곡선의 점이 선택된 평면으로 투영됩니다.

점. 스플라인의 점을 정의합니다.

좌표. 지정된 점의 좌표를 결정합니다. 일련의 점을 설정하려면 MS Excel 또는 텍스트 파일에서 좌표 세트를 복사하여 좌표 입력 필드에 붙여넣을 수 있습니다. To set a series of points, you can 복사 a set of coordinates from MS Excel or a 텍스트 file and paste them into the 좌표 input field.

스플라인을 생성하는 다른 방법으로, 모델 공간에서 평면 또는 평평한 면을 선택한 후 팝업 도구 모음에서 스플라인을 선택할 수 있습니다.

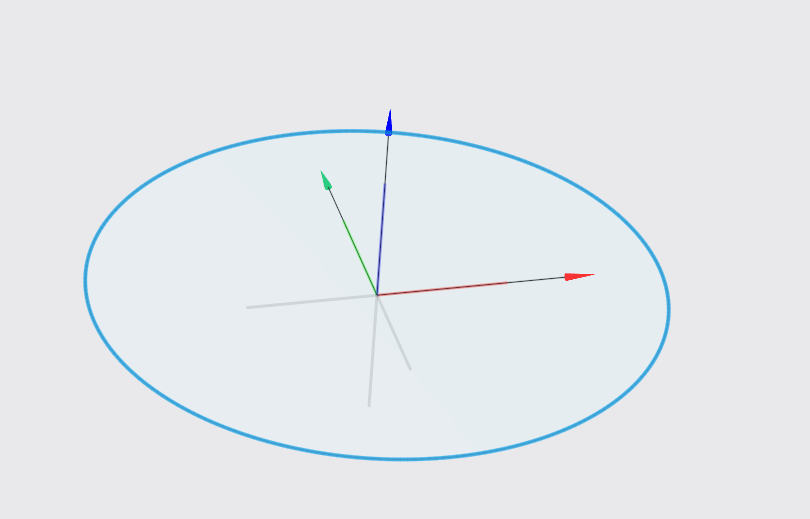

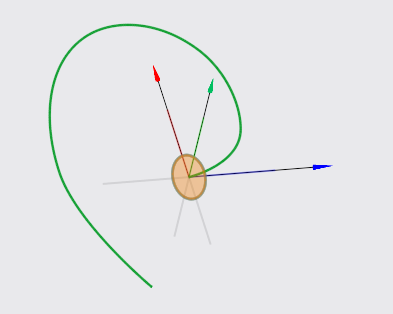

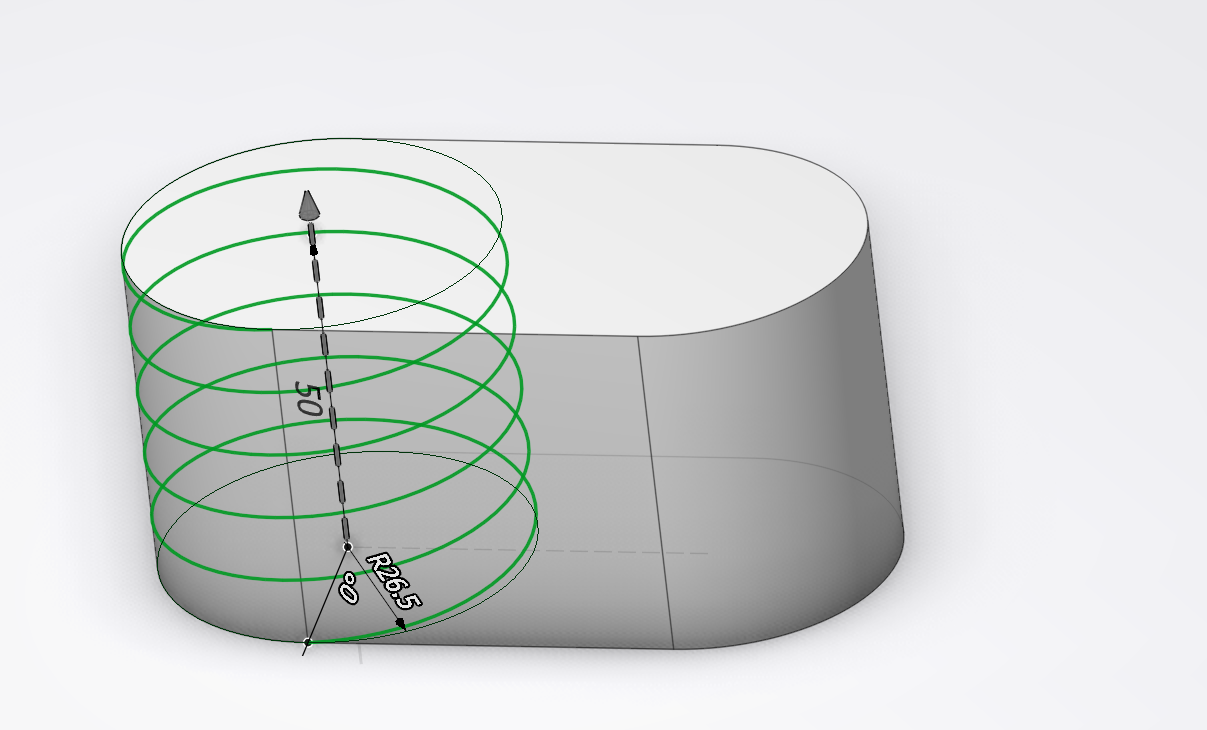

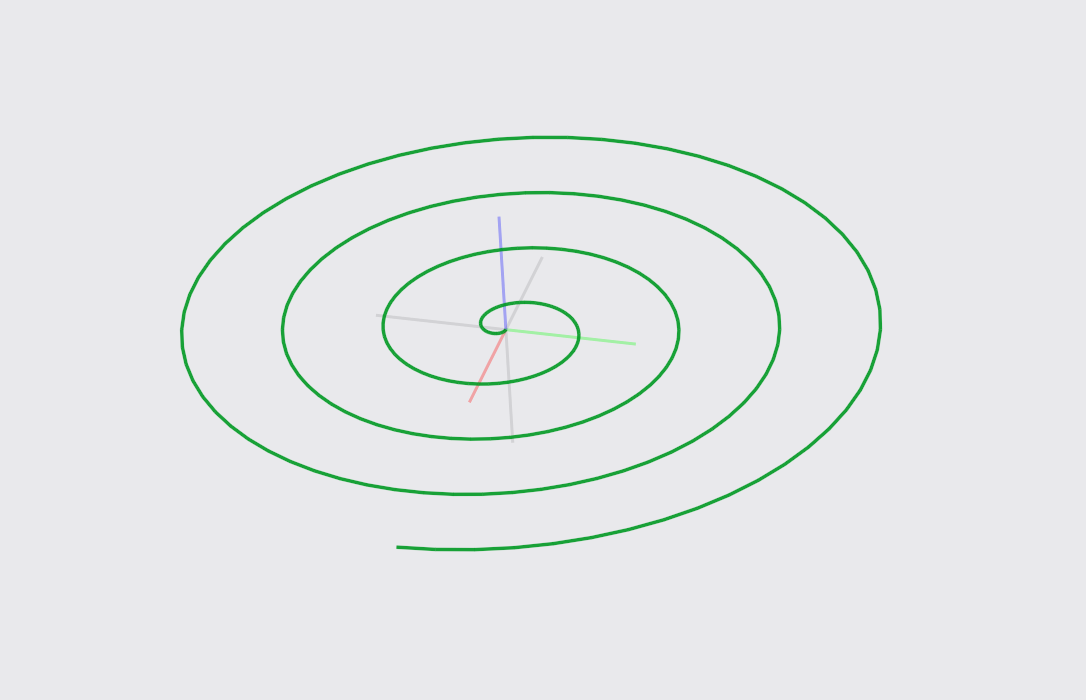

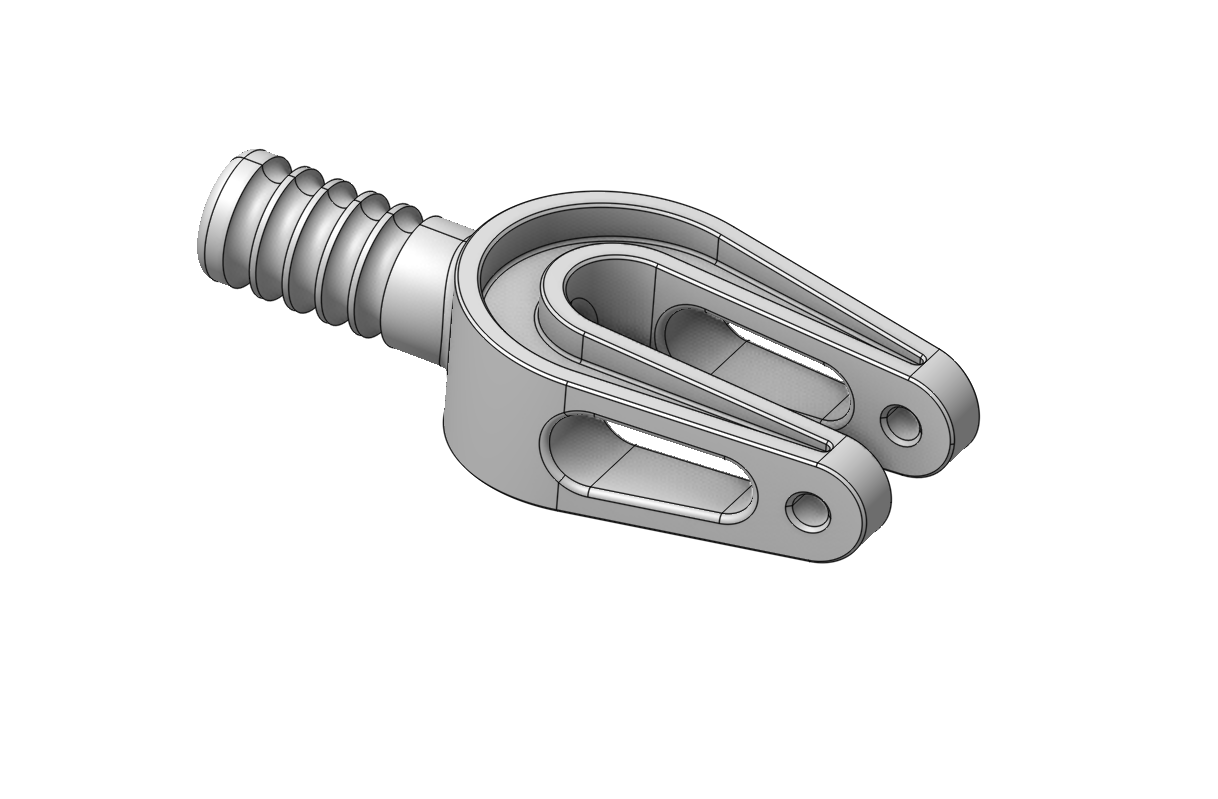

1. 도구 모음에서 헬릭스 명령을 호출하고 헬릭스 직선의 중심 좌표를 설정합니다. (마우스로 점을 지정하거나 입력 필드에 좌표를 입력)

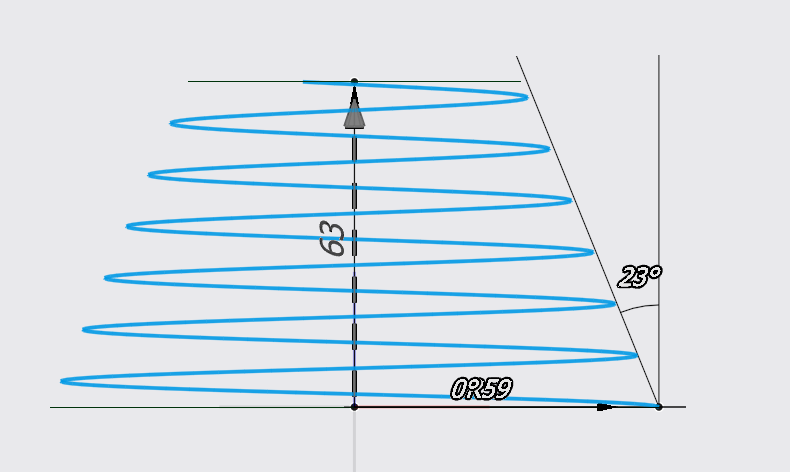

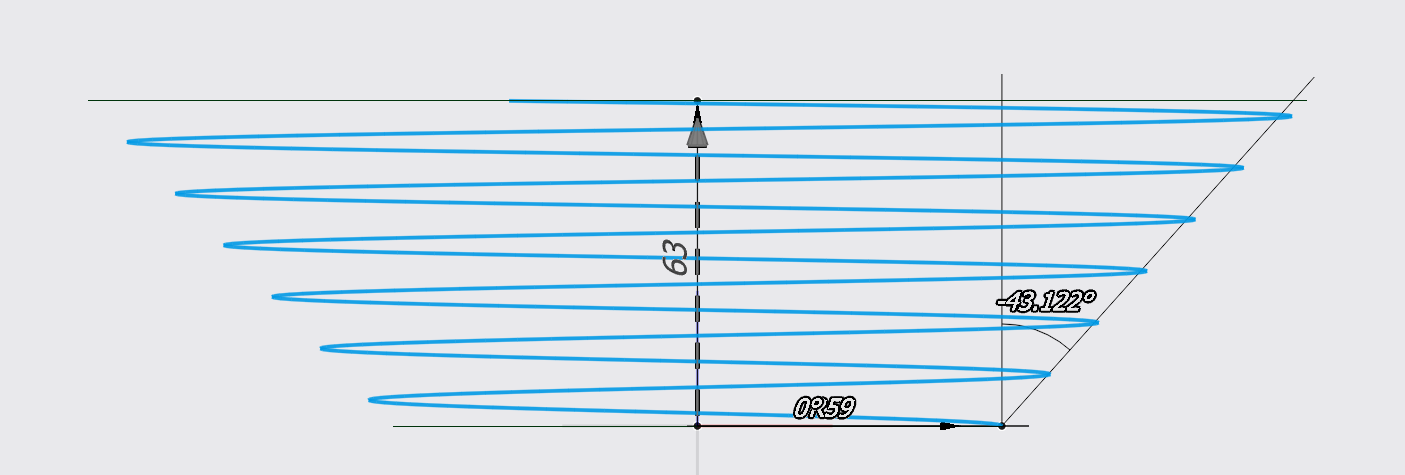

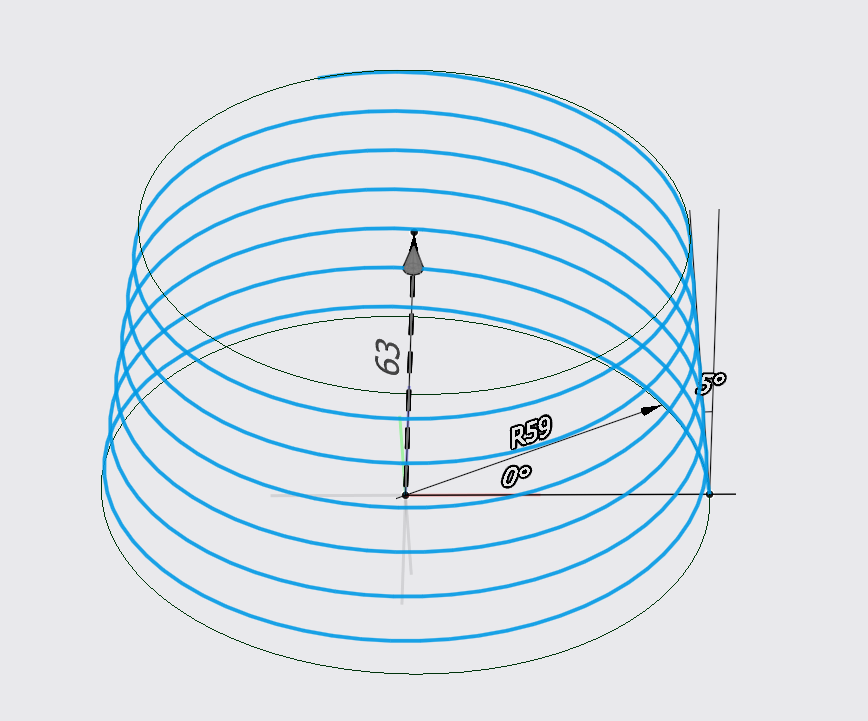

헬릭스 직선이 위치하는 곡면의 지오메트리는 시작 반경, 최종 반경, 높이, 원뿔 각도로 결정됩니다. 입력 필드에 값을 입력하거나, 해당 시각 객체를 조정하거나, 제어점을 마우스로 드래그하여 치수를 변경할 수 있습니다.

표면 데이터. 곡면 데이터. 헬릭스 직선이 위치하는 곡면의 지오메트리입니다.

기준 표면. 기본 곡면. 헬릭스 직선을 구성할 때 이전에 생성한 지오메트리를 사용할 수 있습니다. 곡선 생성/편집 모드에서 기본 곡면 선택 필드가 눌린 상태에서 면 또는 곡면을 마우스로 클릭합니다.기준 표면

기존 지오메트리에 헬릭스 직선을 생성하려면 면 또는 곡면을 선택한 후 팝업 도구 모음에서 헬릭스 명령을 선택할 수 있습니다.

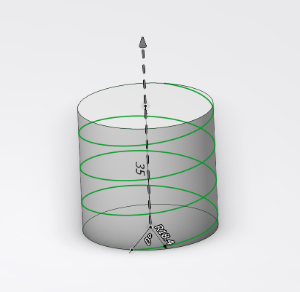

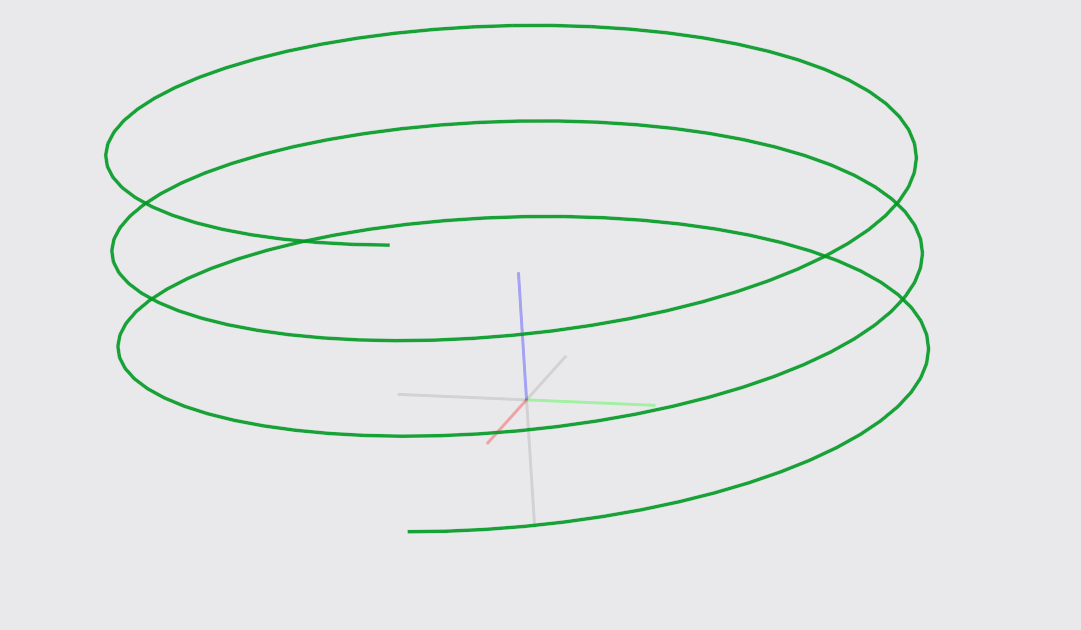

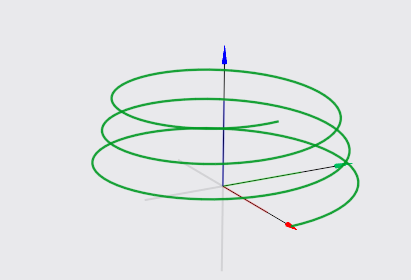

표면 유형. 곡면 유형. 헬릭스 직선에는 세 가지 변형이 있습니다: 원통형 헬릭스, 원뿔형 헬릭스, 도넛형 헬릭스. 곡면 유형은 곡면 유형 드롭다운 목록에서 선택합니다.원기둥형 나선HelixByConeHelixByDonut

중심점. 나선의 중심점을 정의합니다.

시작 반경. 나선이 시작되는 반경입니다(중심점 기준).central 점

높이. 나선의 높이를 결정합니다.

원뿔 agle. 원뿔 각도. 나선의 각도를 결정합니다.

Edn 반경. 최종 반경. 나선의 최종 반경을 정의합니다.

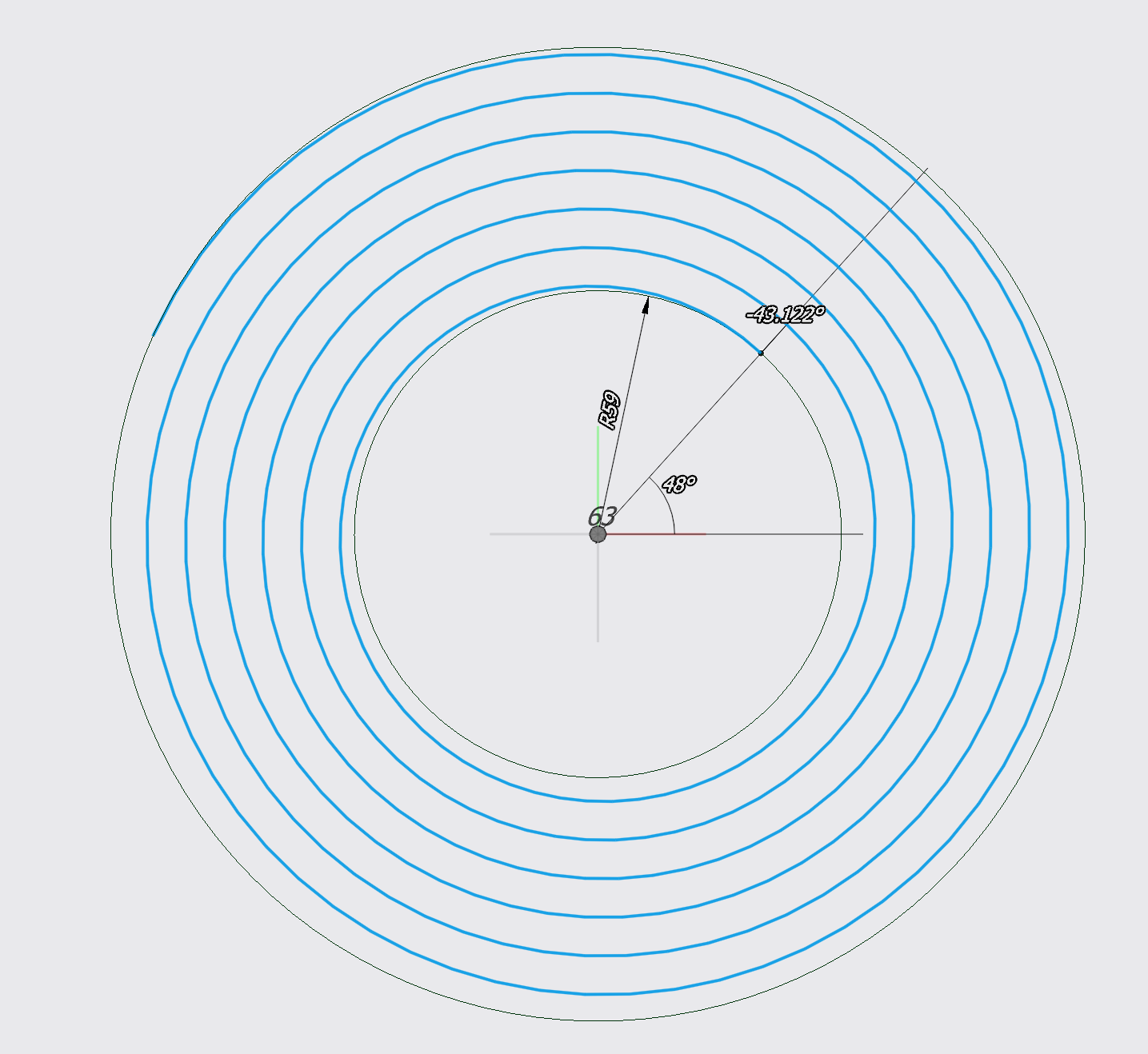

회전 각도. 시작점의 각도 위치는 회전 각도 파라미터에 대한 상대값이며, 입력 필드에서 숫자 값을 조정하여 변경할 수 있습니다.

비틀기. 비틀림. 곡선의 헬릭스 파라미터는 네 가지 방법으로 설정할 수 있습니다: 피치 기준 비틀림, 각도 기준 비틀림, 횟수 기준 비틀림.피치 기준 비틀기각도 기준 비틀기개수 기준 비틀기

설정 방법은 비틀림 드롭다운 목록에서 선택하며, 파라미터 값은 값 입력 필드에서 설정합니다.비틀기value

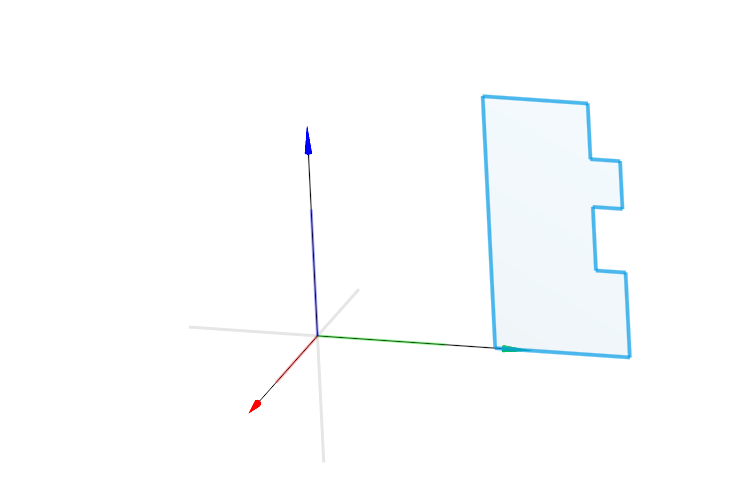

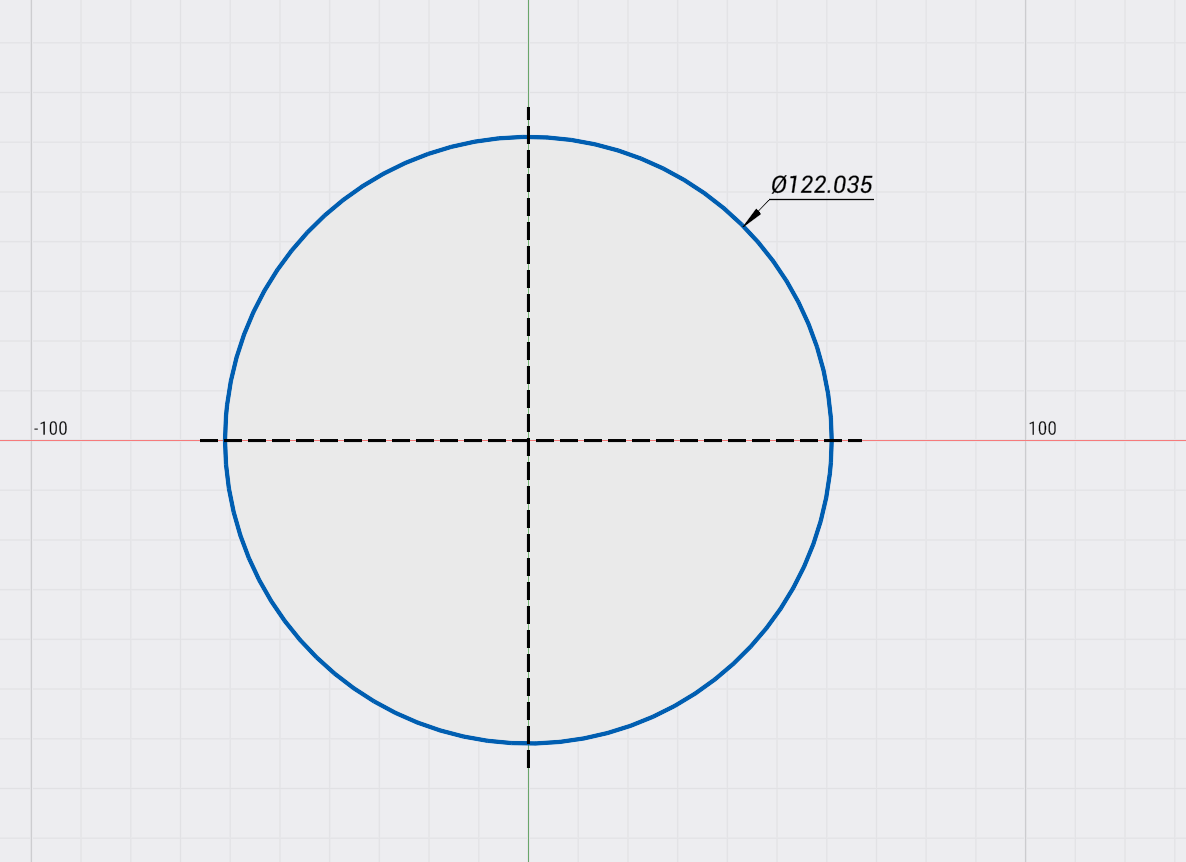

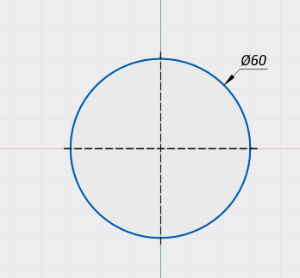

1. 도면의 닫힌 윤곽을 선택해야 합니다.

2. 도구 모음에서 돌출 버튼을 클릭합니다.

빠른 모델 구성을 위해 닫힌 윤곽을 선택하고 원하는 방향으로 인터랙티브하게 잡아당기는 것이 좋습니다.

도면으로 전환하지 않고도 언제든지 모델의 치수를 변경할 수 있습니다. 모서리를 잡아서 인터랙티브하게 이동하면 도면의 치수가 함께 변경됩니다.

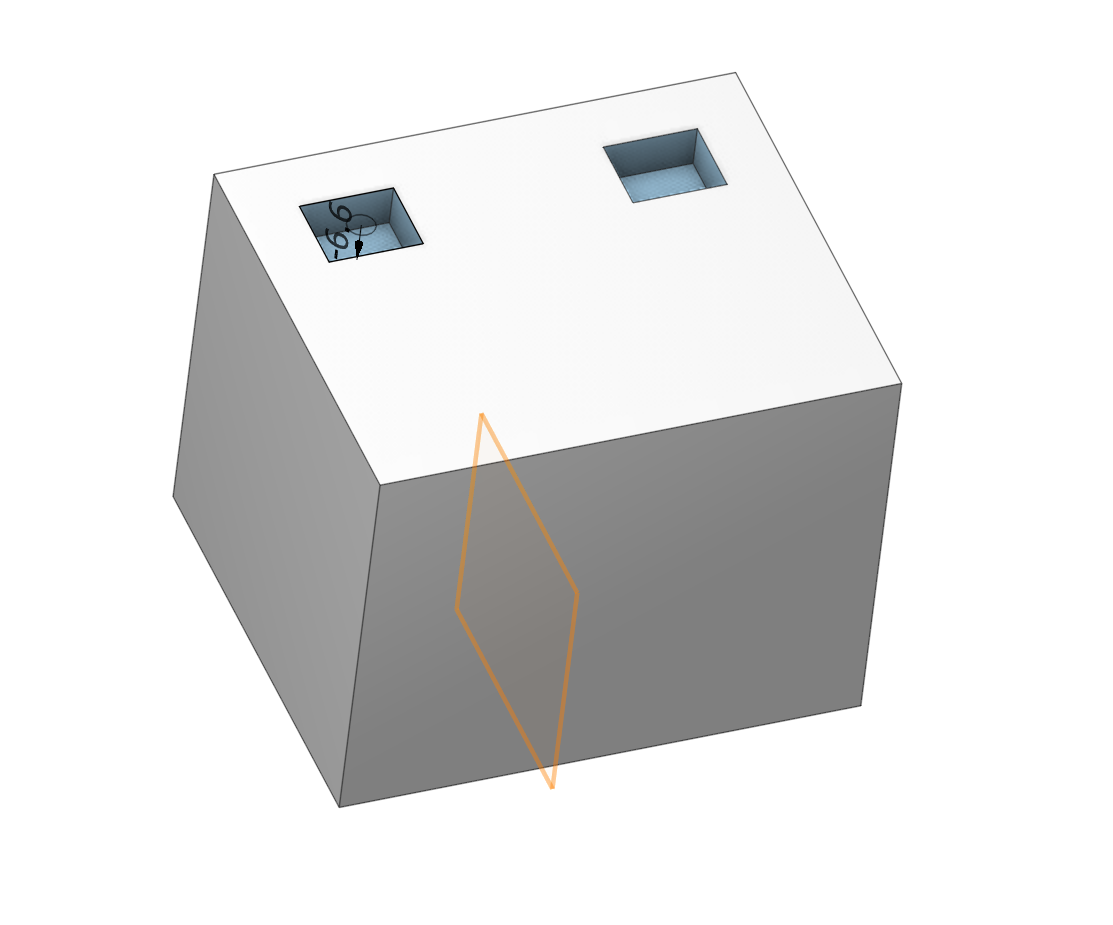

Boolean 작업.

새 파트. 새 파트를 생성할 수 있습니다. 자세히 보기See 더보기

자동. 수행할 작업(빼기 또는 더하기)을 자동으로 선택합니다.

추가. 더하기. 도면 요소를 돌출할 수 있습니다.

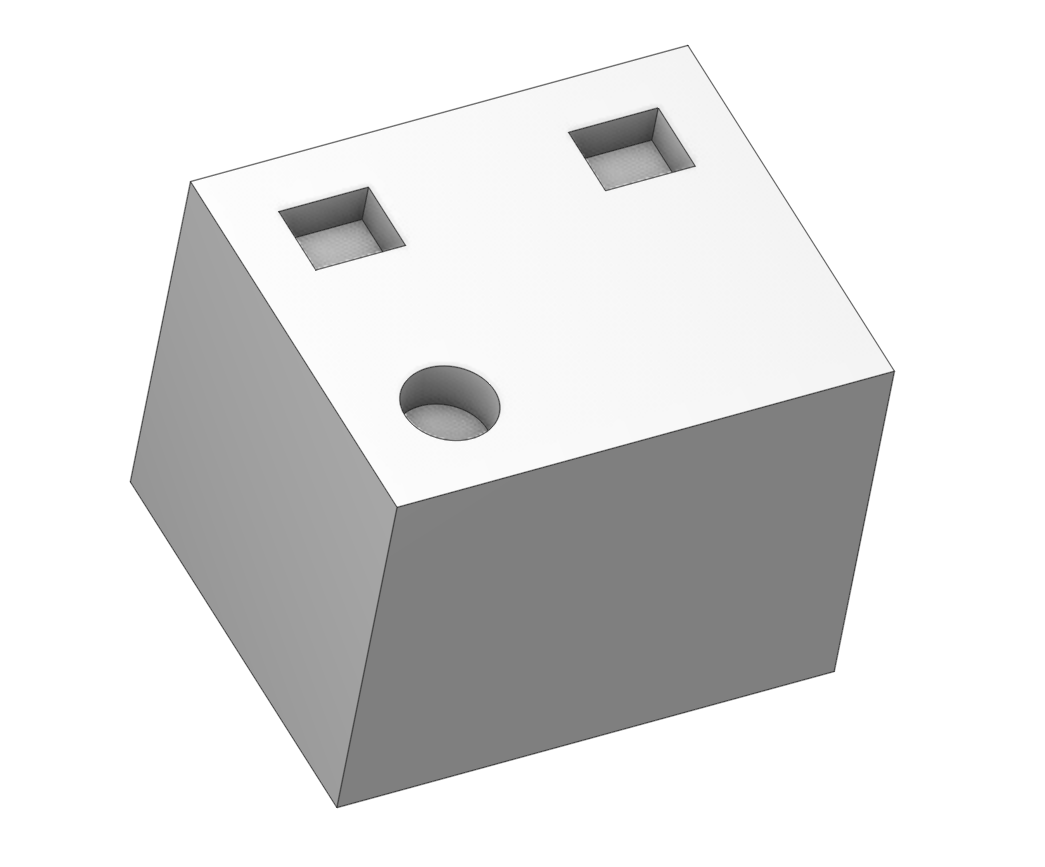

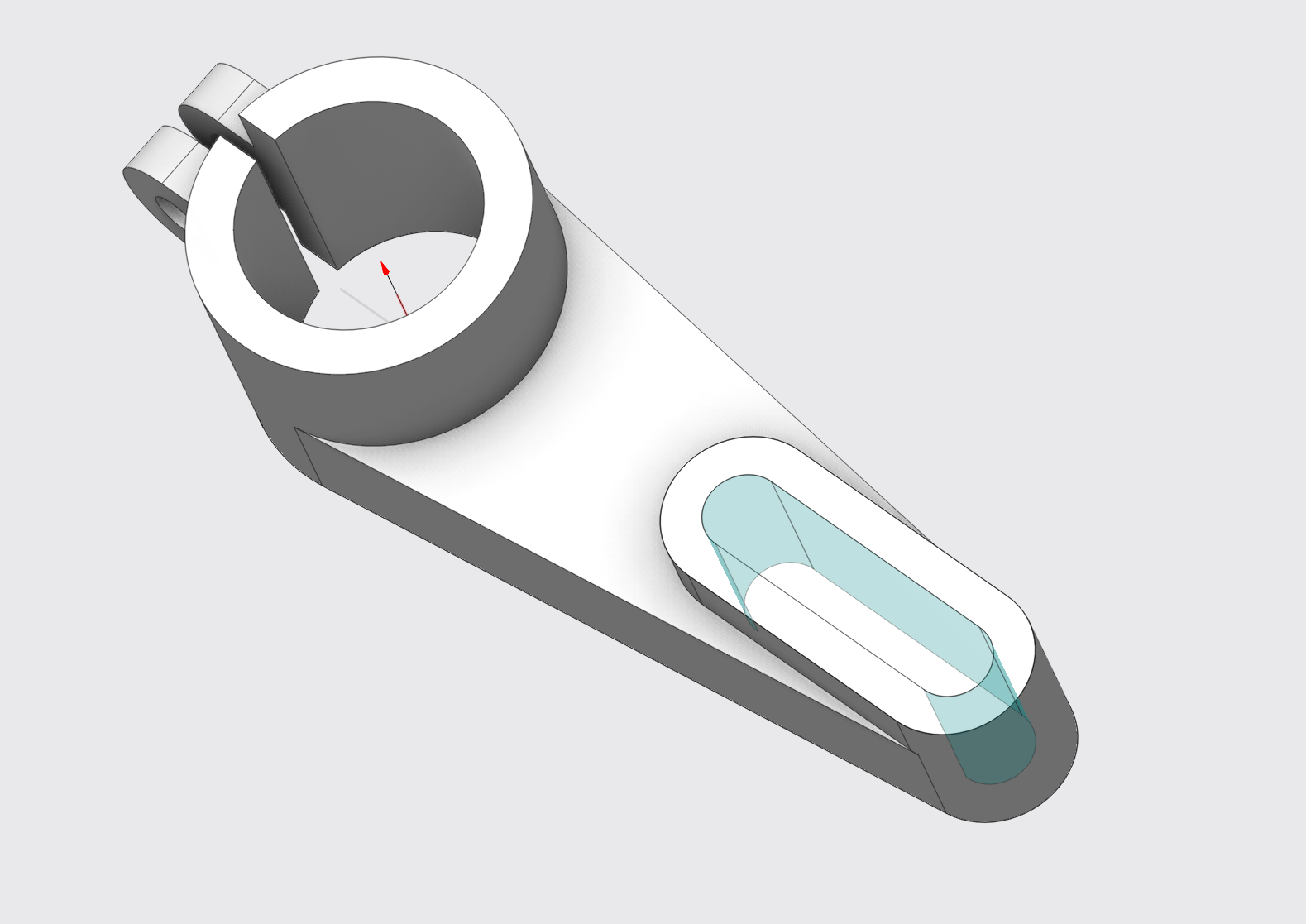

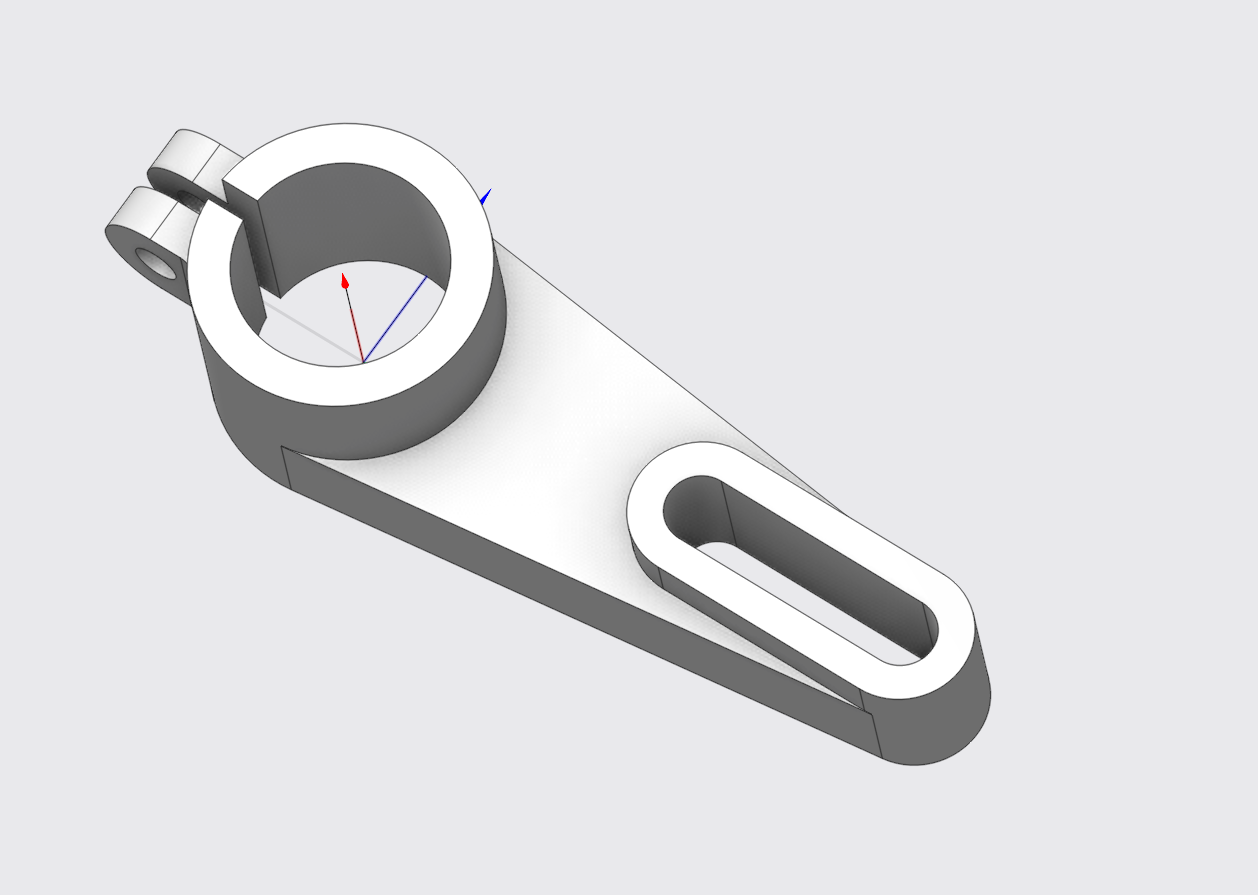

제거. 빼기. 기존 바디에서 도면 요소를 빼낼 수 있습니다.

교차. 기존 객체의 교차 영역을 기반으로 새로운 기하학적 객체를 생성할 수 있습니다.

파트. 이 작업이 적용되는 파트의 이름입니다.

프로파일. 도면의 프로파일을 정의합니다.

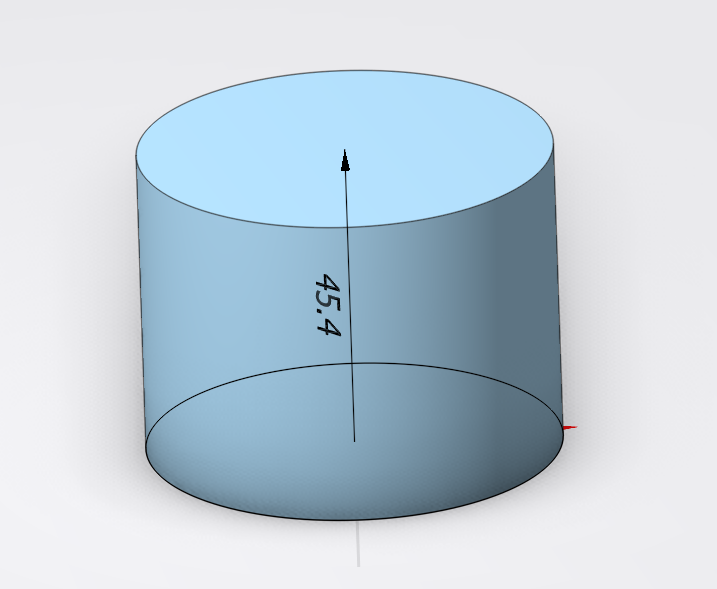

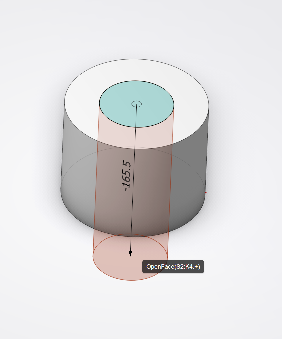

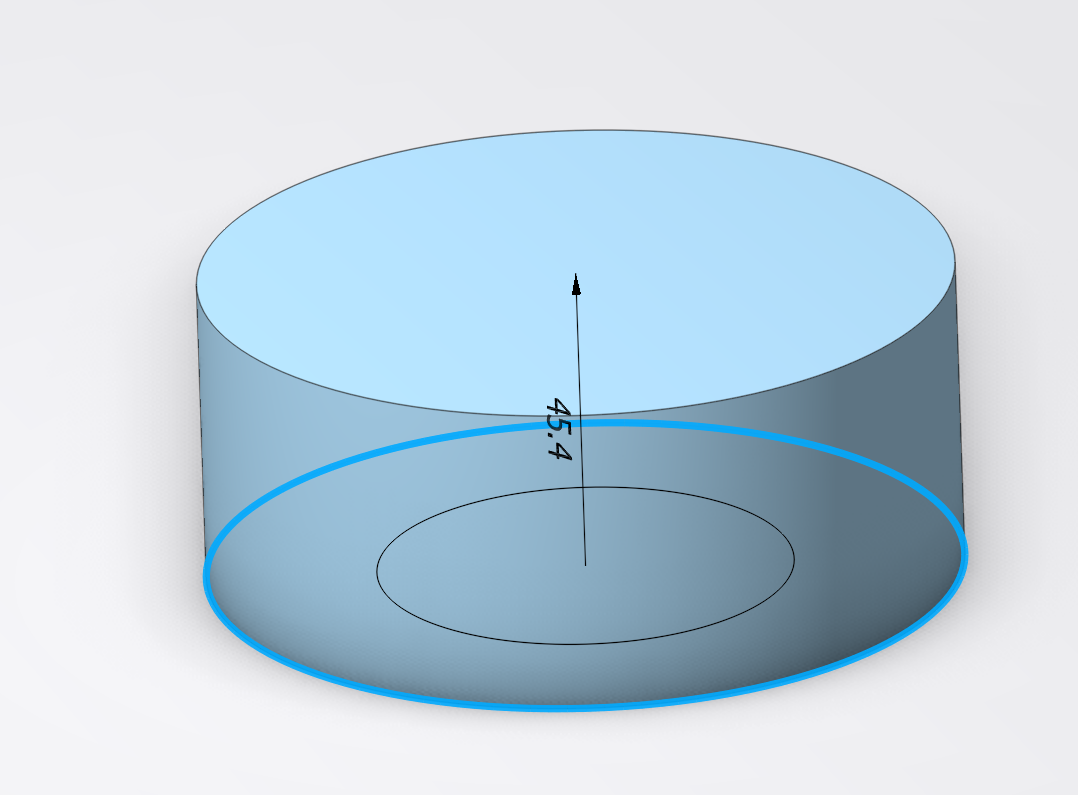

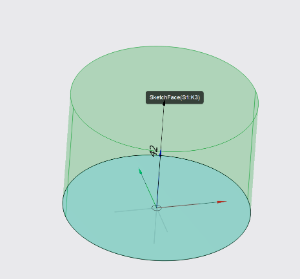

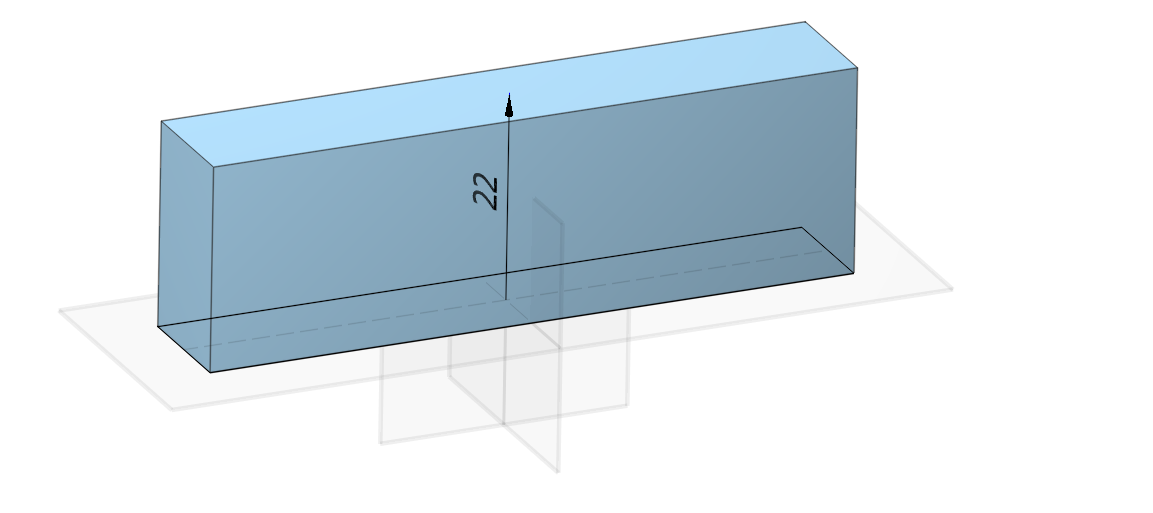

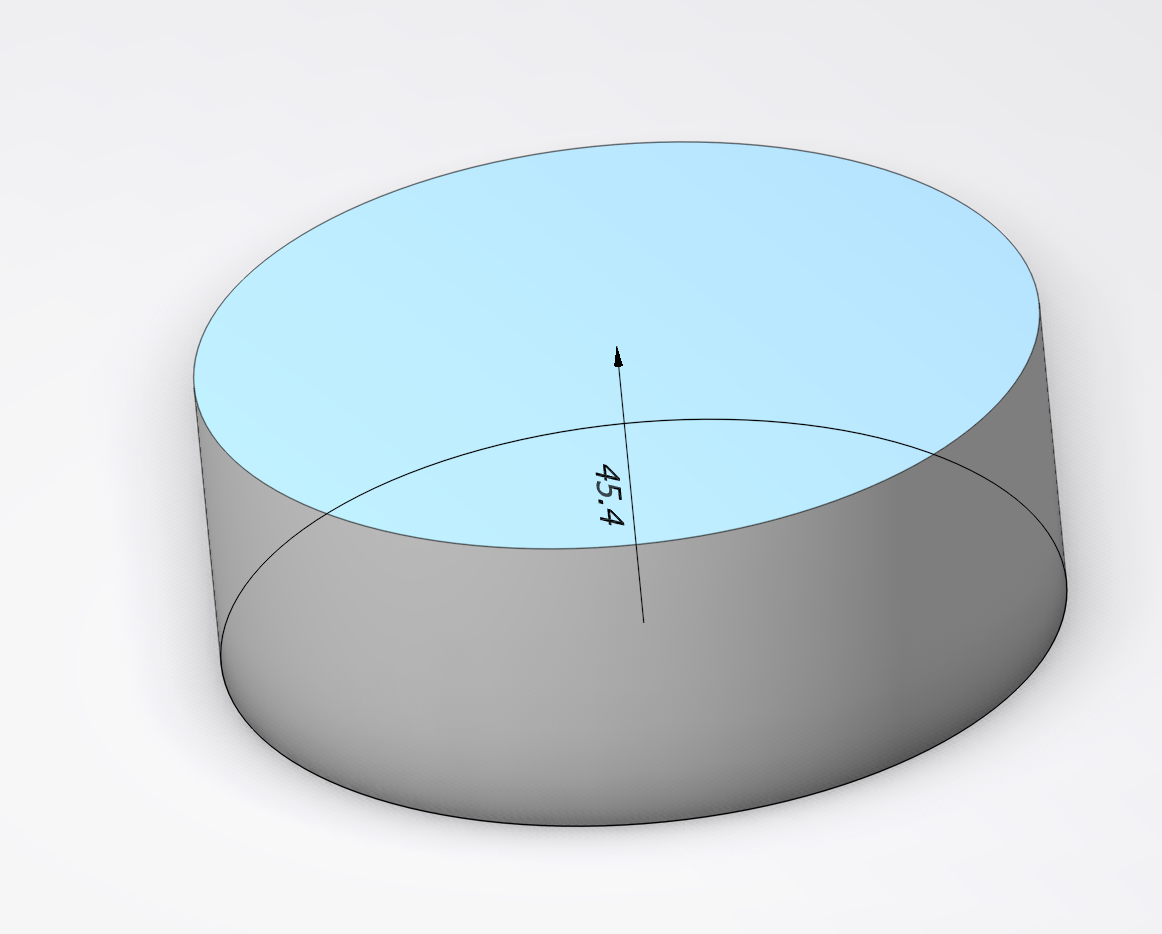

거리. 돌출 및 빼기 거리를 결정합니다. 인터랙티브하게 변경할 수 있습니다.

또한 빼기 또는 더하기 시 이미 돌출된 요소의 다양한 곡면에 스냅할 수 있습니다. 이 경우 거리 값은 0이 됩니다.

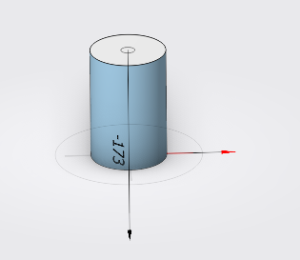

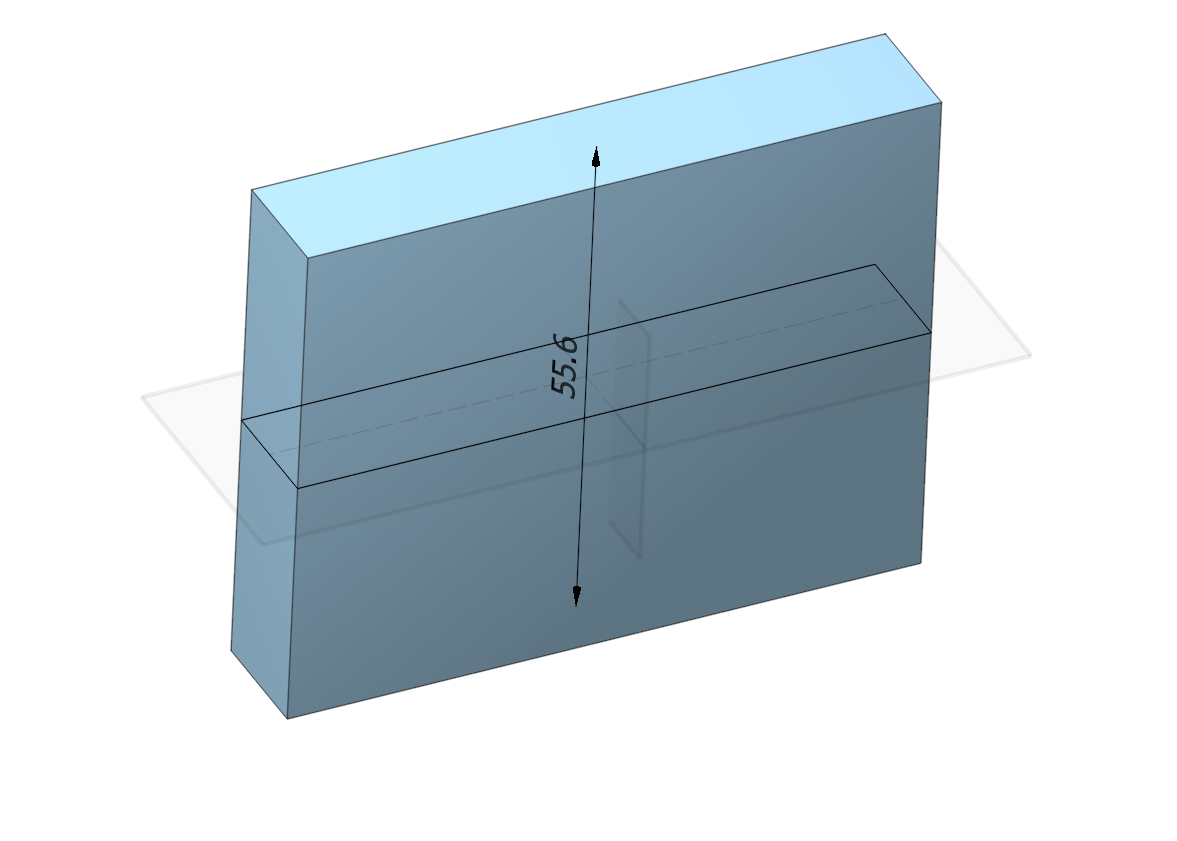

대칭. 스케치 평면을 기준으로 양쪽으로 대칭 돌출합니다.

두께. 상단 레벨 기준의 돌출 두께입니다.

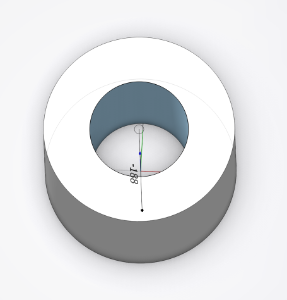

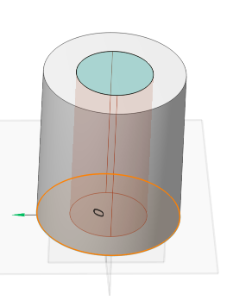

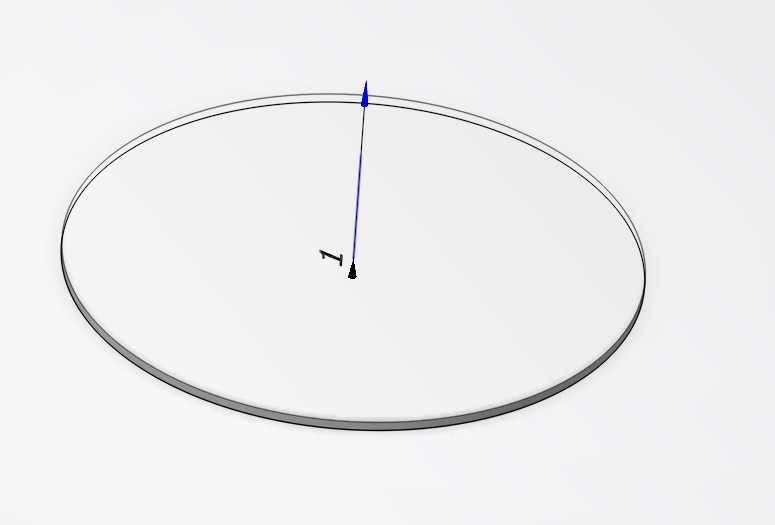

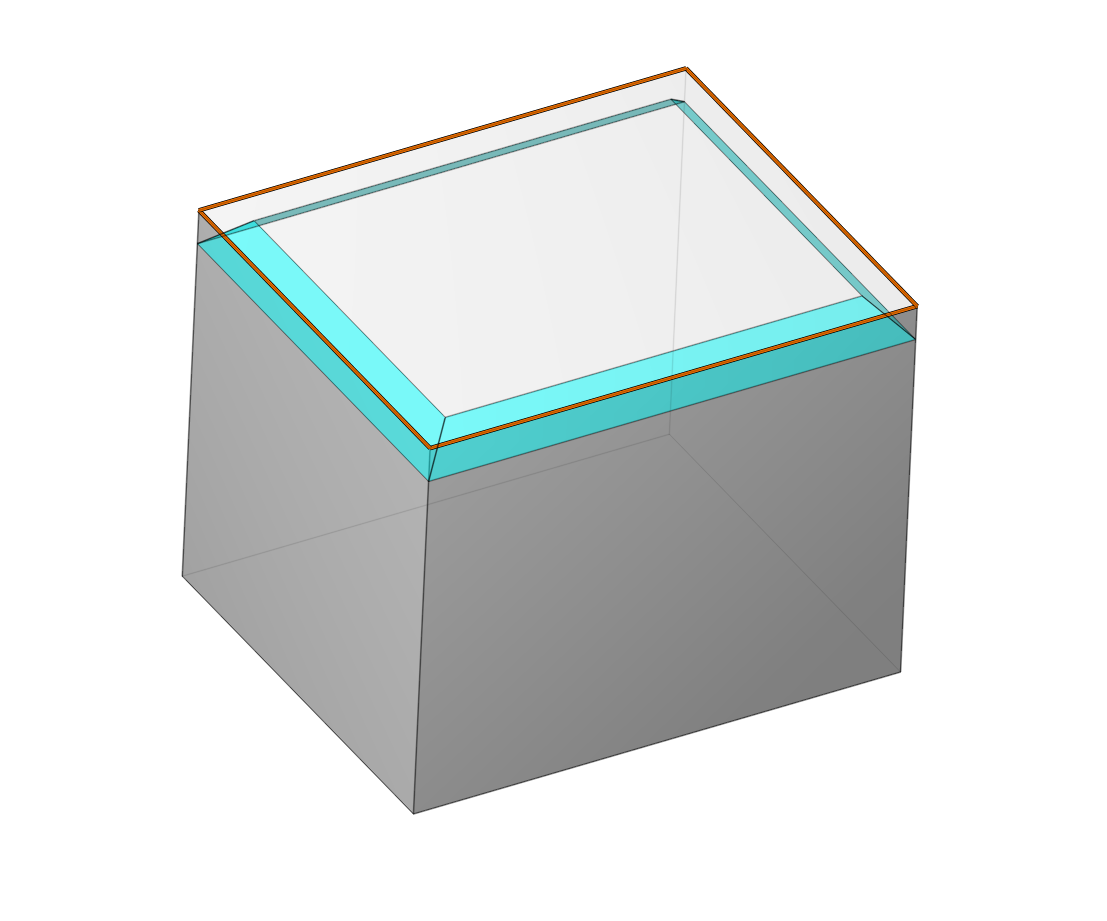

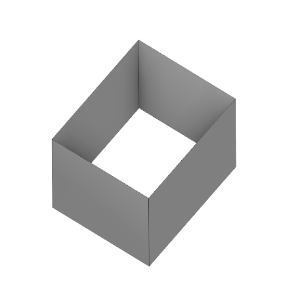

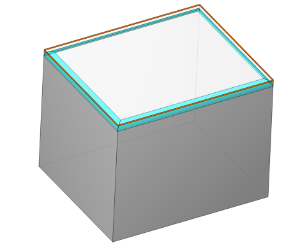

얇은 벽. 얇은 벽면. 얇은 벽면 요소를 생성할 수 있습니다.

The direction of adding두께 추가 방향에는 다음 옵션이 있습니다(아이콘 형태):

<> - 양방향,

-> 바깥쪽,

<- 안쪽.

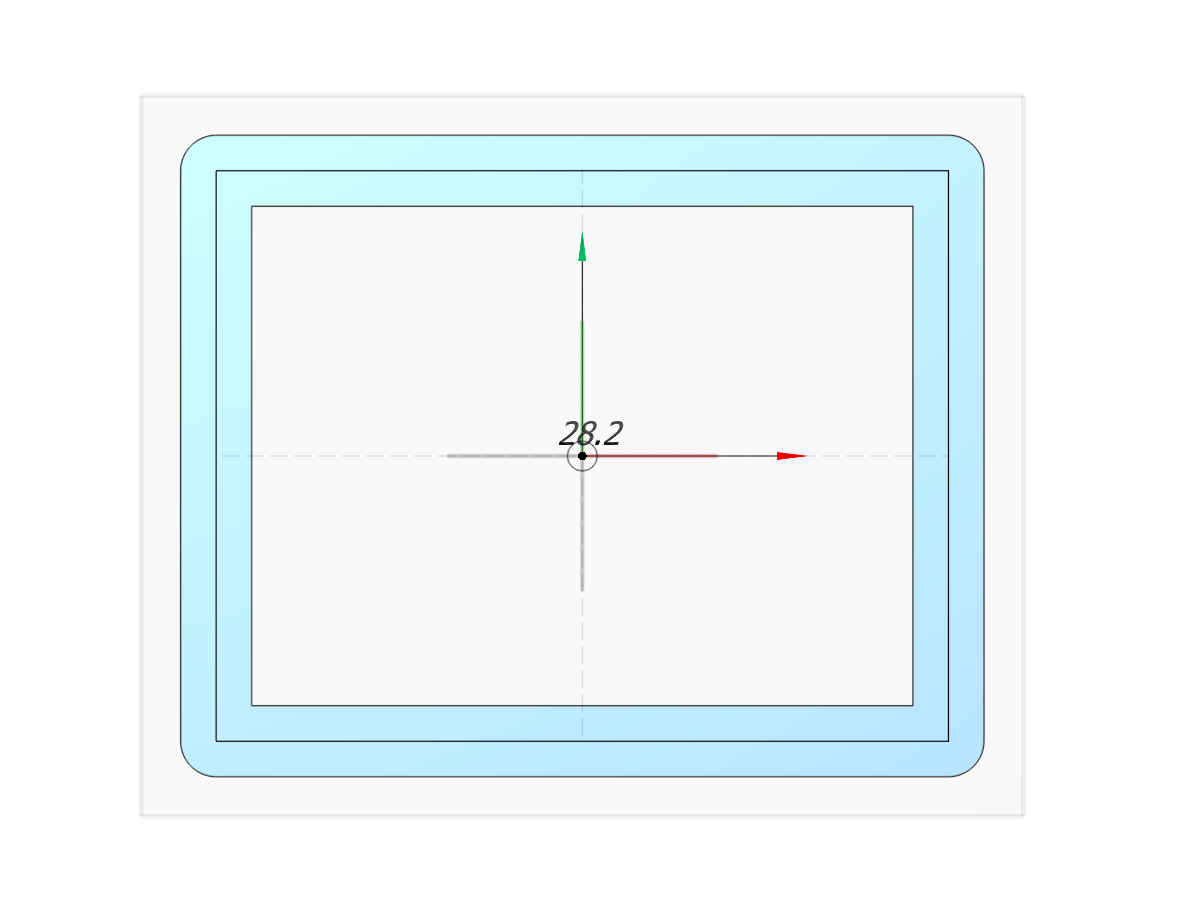

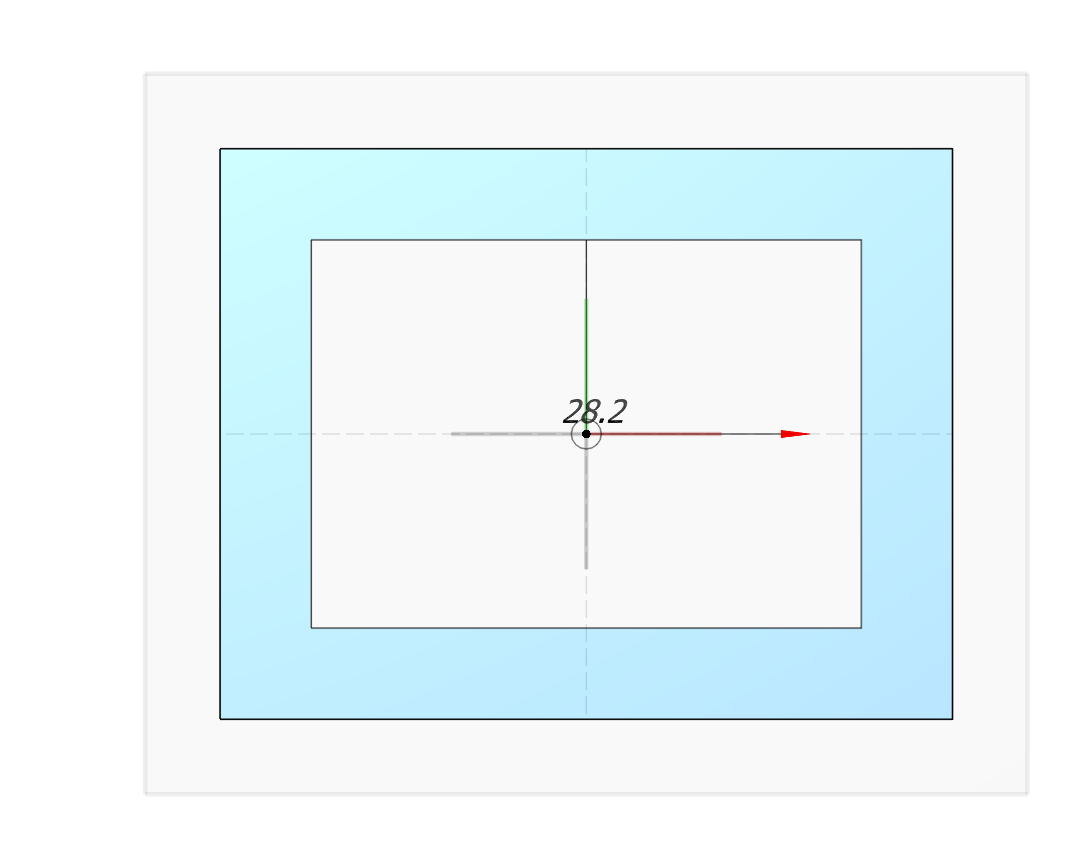

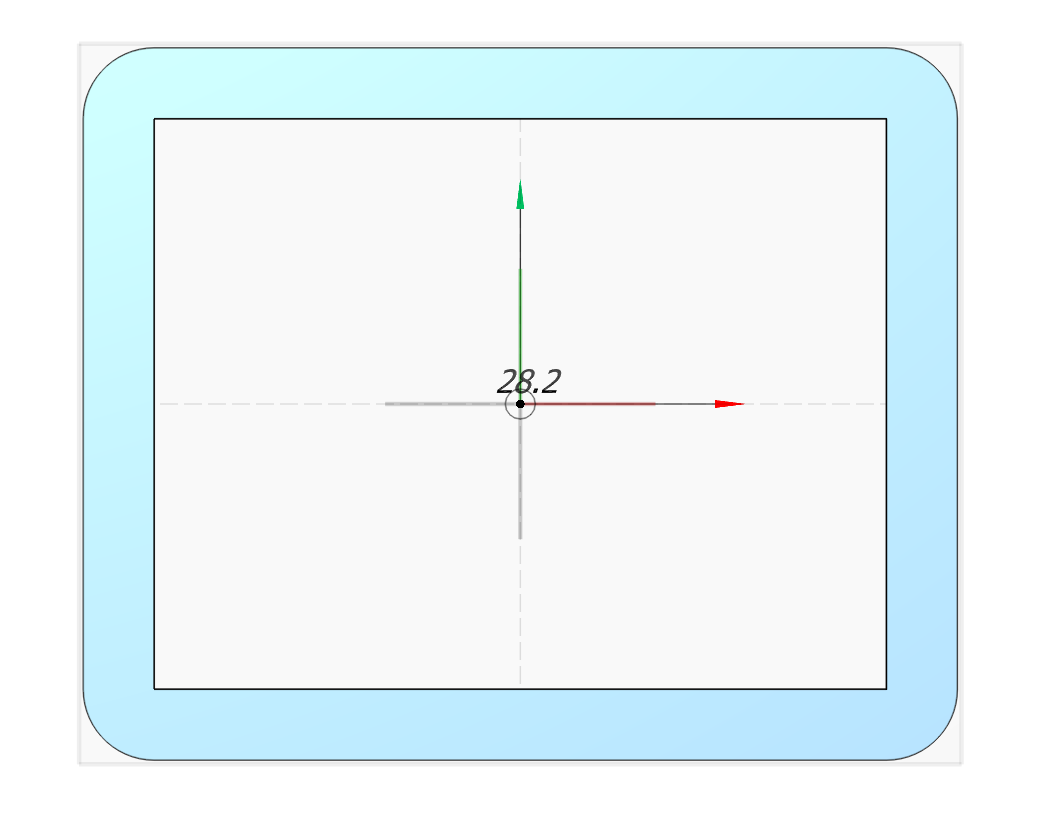

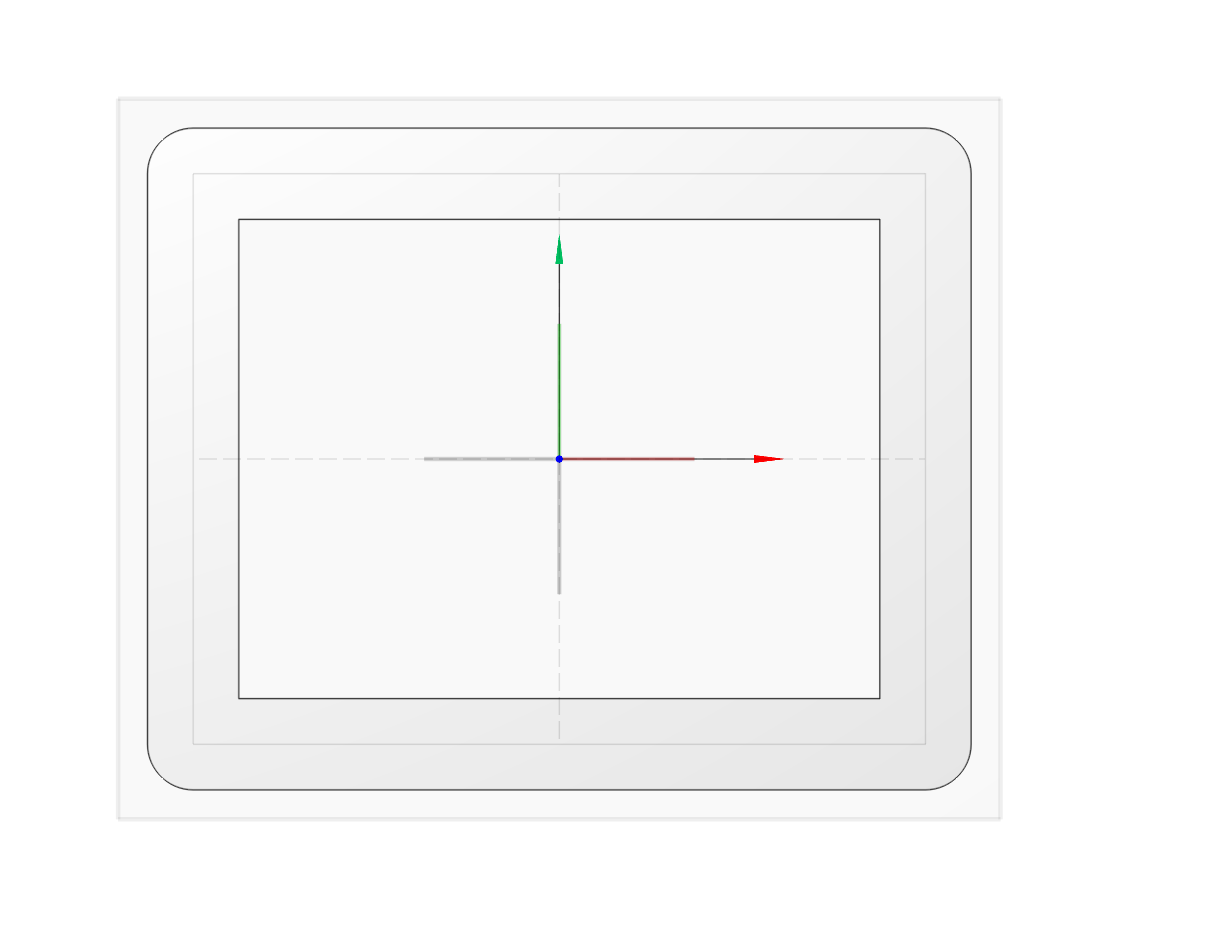

Corner rounding provides sharp or rounded corners for the edges of the outer 윤곽.

벽 두께 input field (can be zero). 벽면 두께 입력 필드(0일 수 있음). 두께가 0이 아닌 경우 닫힌 3D 바디가 형성되며 모든 부울 연산을 적용할 수 있습니다.

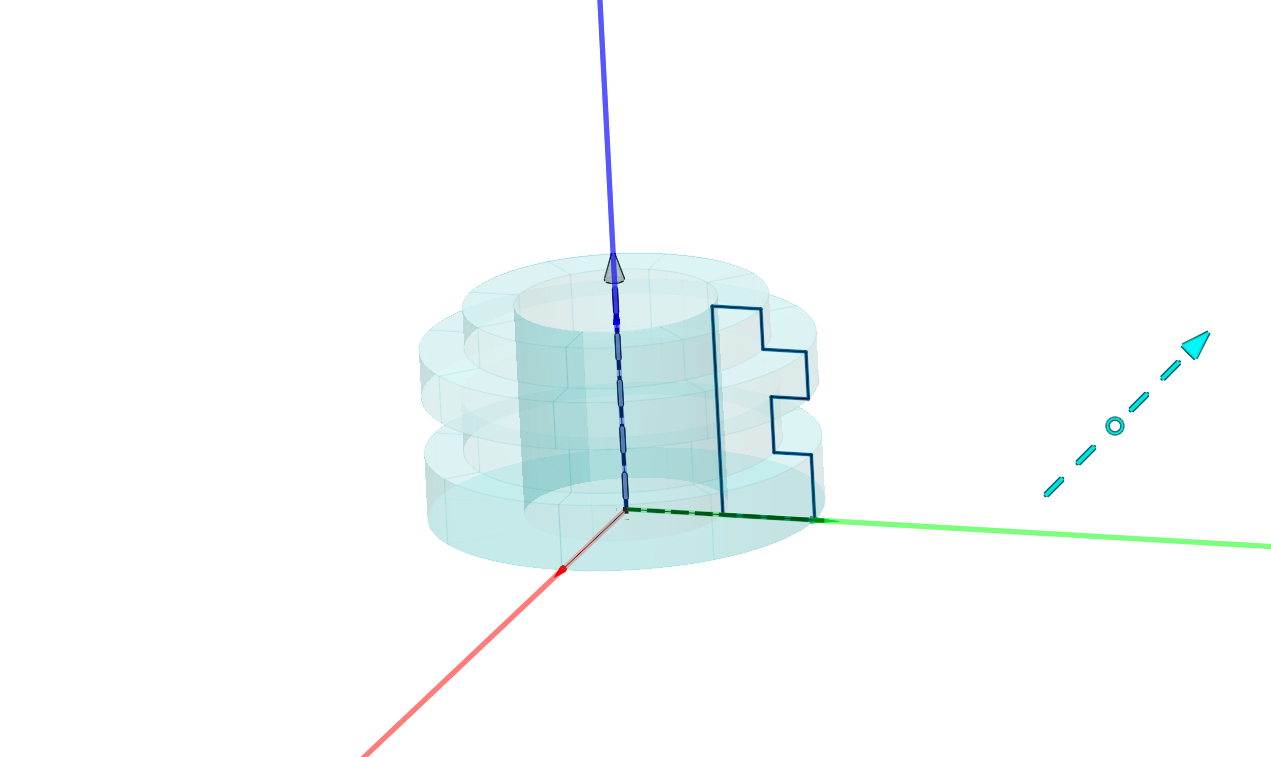

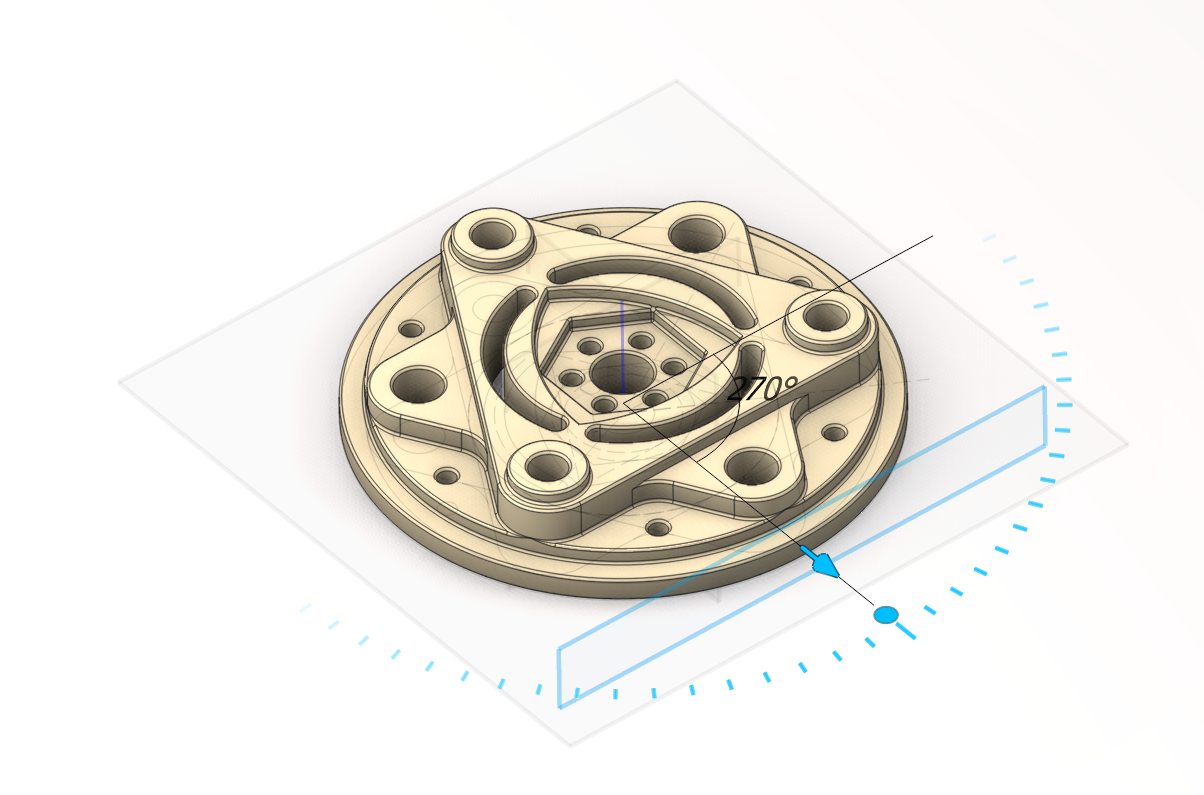

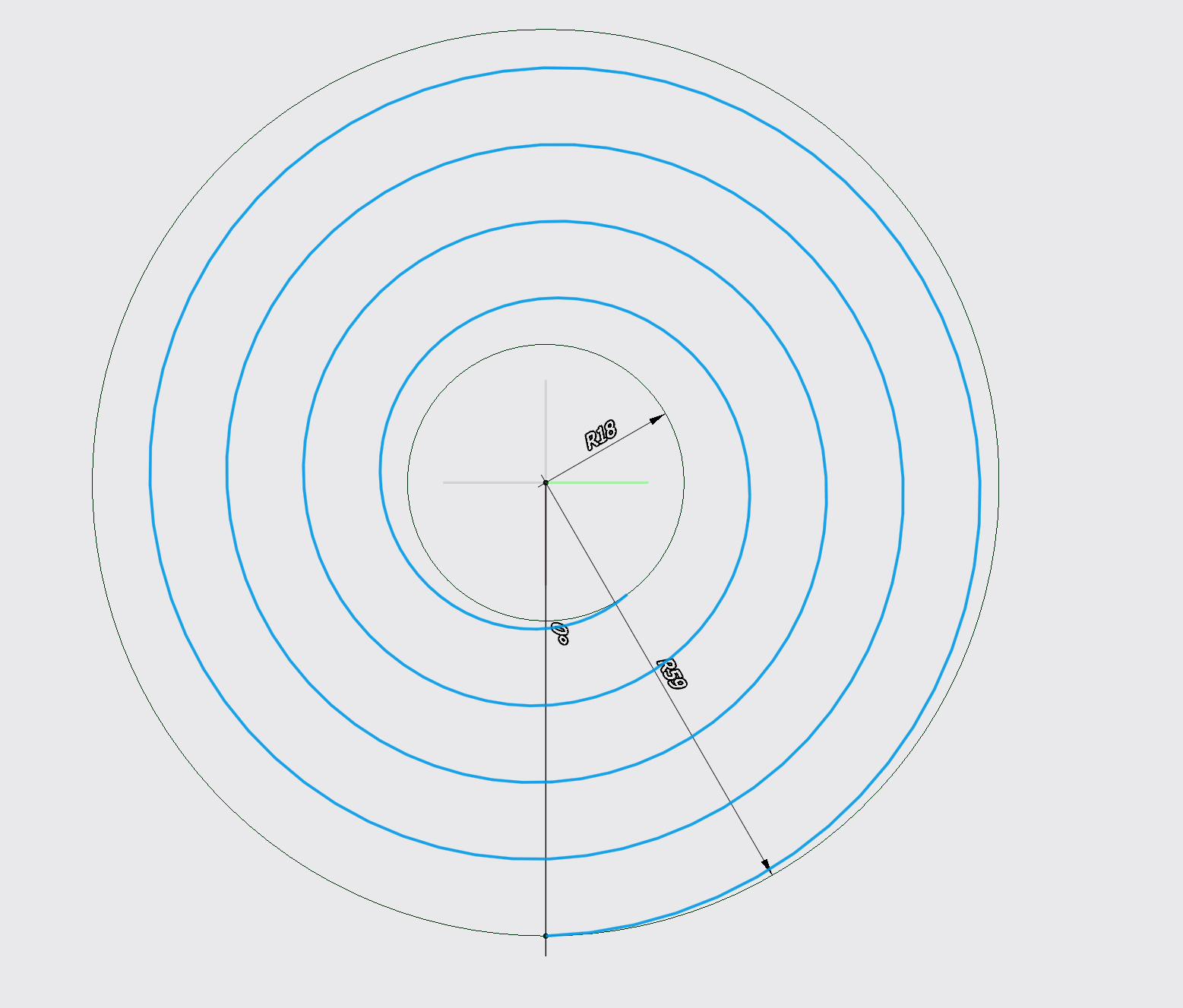

비틀기. 비틀림. 스케치에 수직한 방향으로 비틀기입니다. 파라미터는 헬릭스와 동일합니다. 돌출 작업에서 비틀림은 스케치의 Z축을 중심으로 수행됩니다.나선.

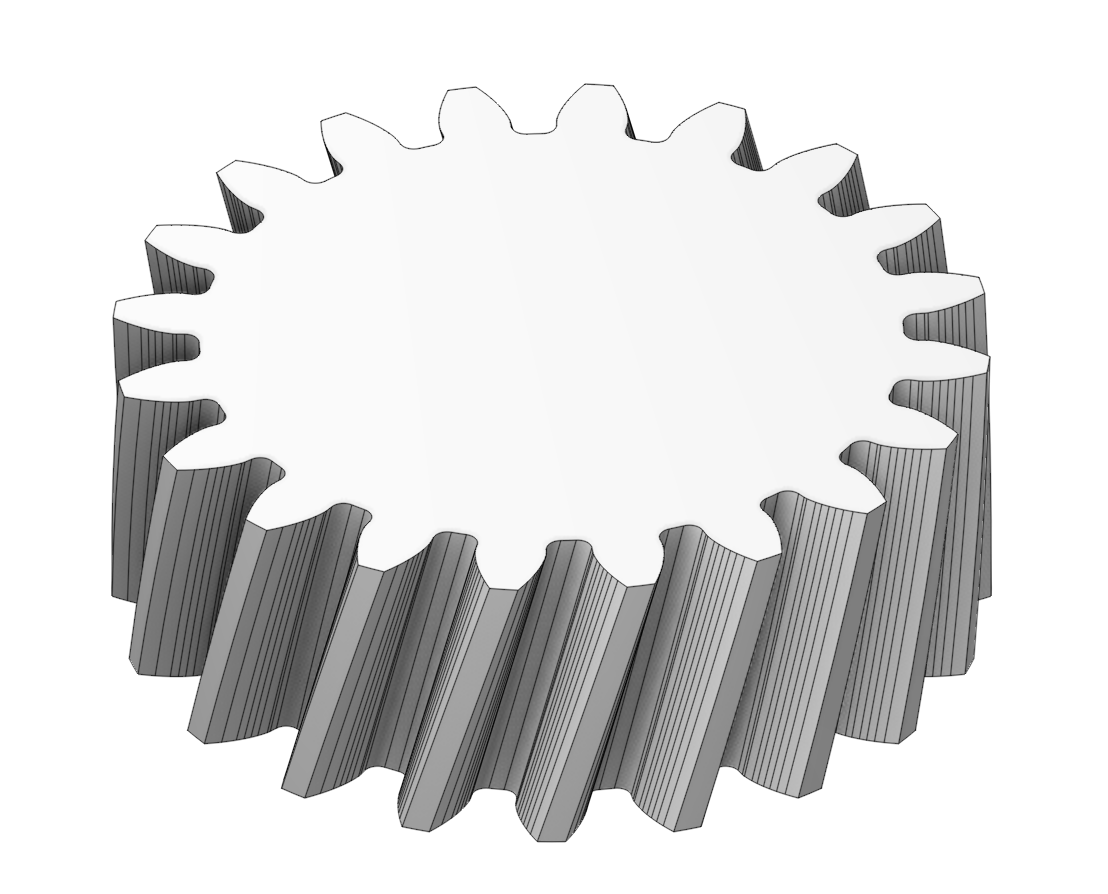

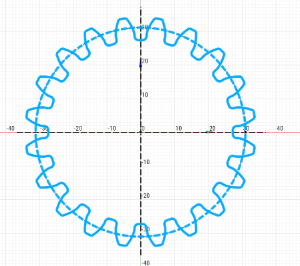

스케치에서 구성한 기어 프로파일(자세히 보기)을 치형의 헬릭스 각도 값이 지정된 블록으로 돌출할 때, 비틀림이 자동으로 적용되며 파라미터는 스케치의 헬릭스 각도에서 가져옵니다.gear profileSee 더보기Helic angle.

비틀림을 비활성화하는 옵션은 없습니다. 필요한 경우 스케치에서 해당 블록을 제거한 후 작업을 다시 수행해야 합니다.

패턴. 요소 복사를 위한 템플릿을 생성할 수 있습니다.

유형. 템플릿 유형을 정의합니다.

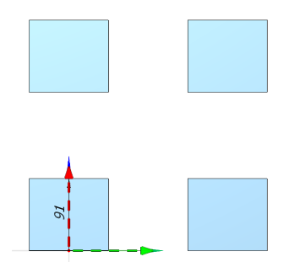

직선. 선형. 2차원 배열을 나타냅니다.

정의. 정의 기준. 거리 정의 방법: 범위 또는 간격.Extend간격.

사본 수. 수량. 첫 번째 축을 따른 복사 수입니다.

거리. 첫 번째/두 번째 축을 따른 거리입니다.

방향. 복사 방향입니다.

두 번째 방향. 두 번째 축을 따른 복사 수입니다.

상속. 다른 복사 템플릿을 사용할 수 있습니다.

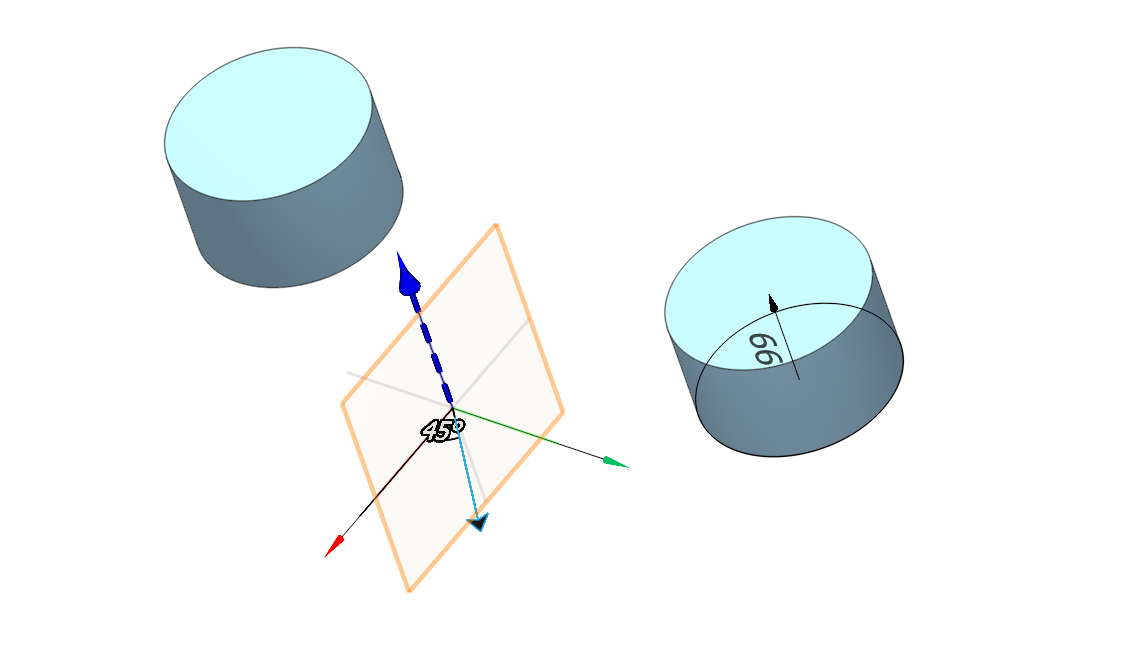

원형. 원형 배열을 생성할 수 있습니다.

각도.패턴의 각도 범위

축을 따라. 축 방향.Z축 방향으로 복사

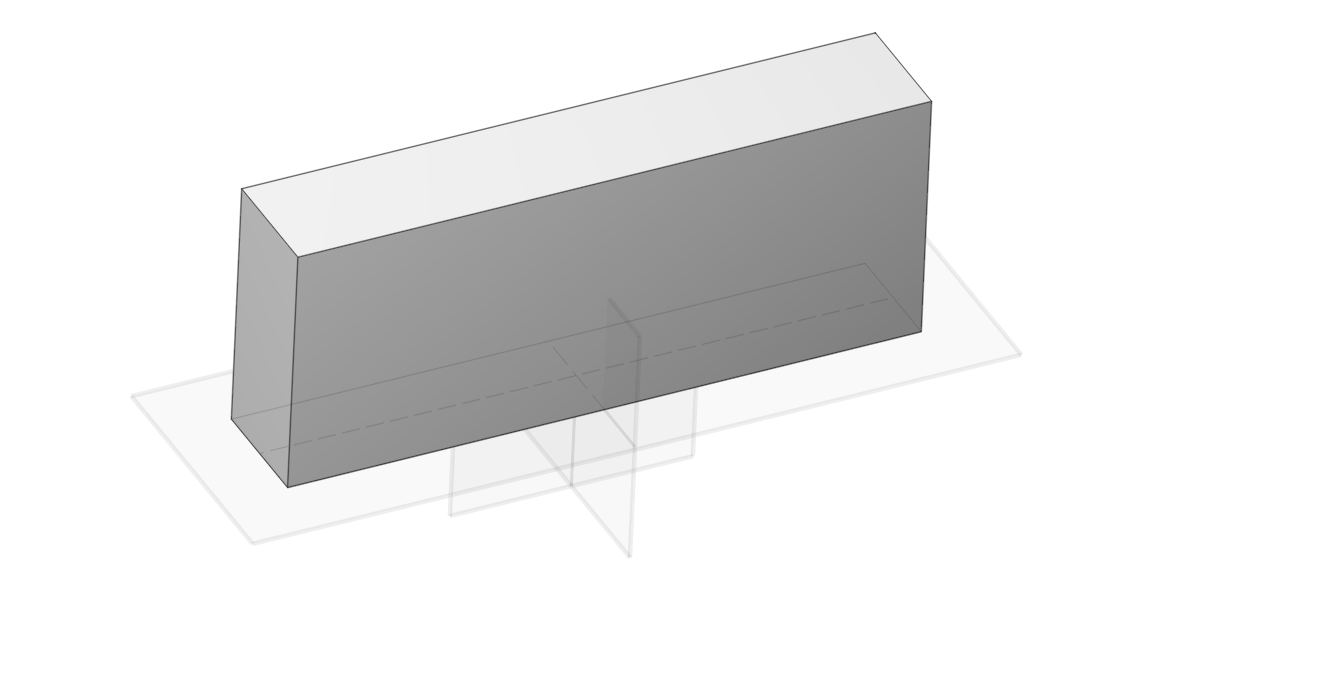

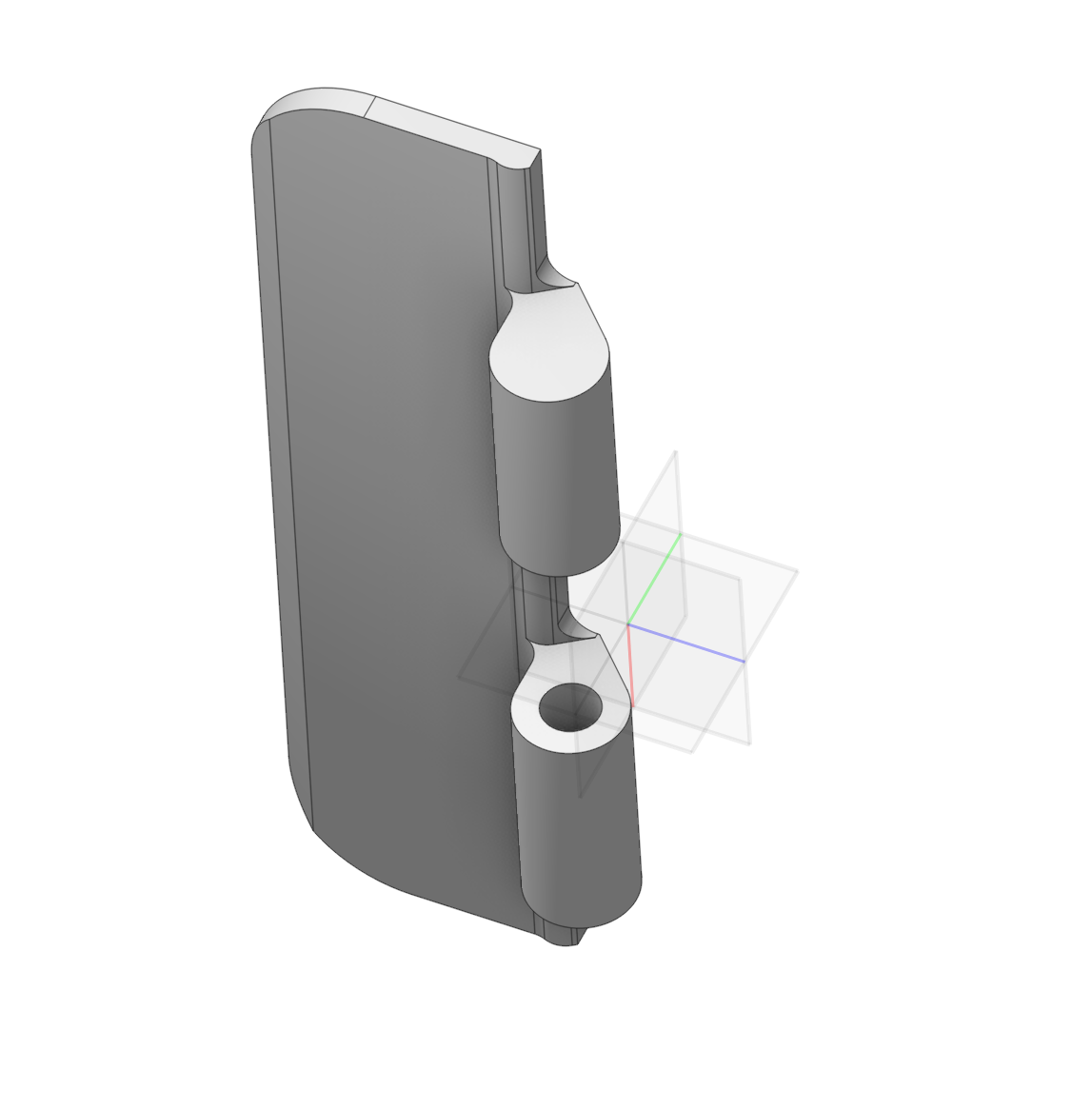

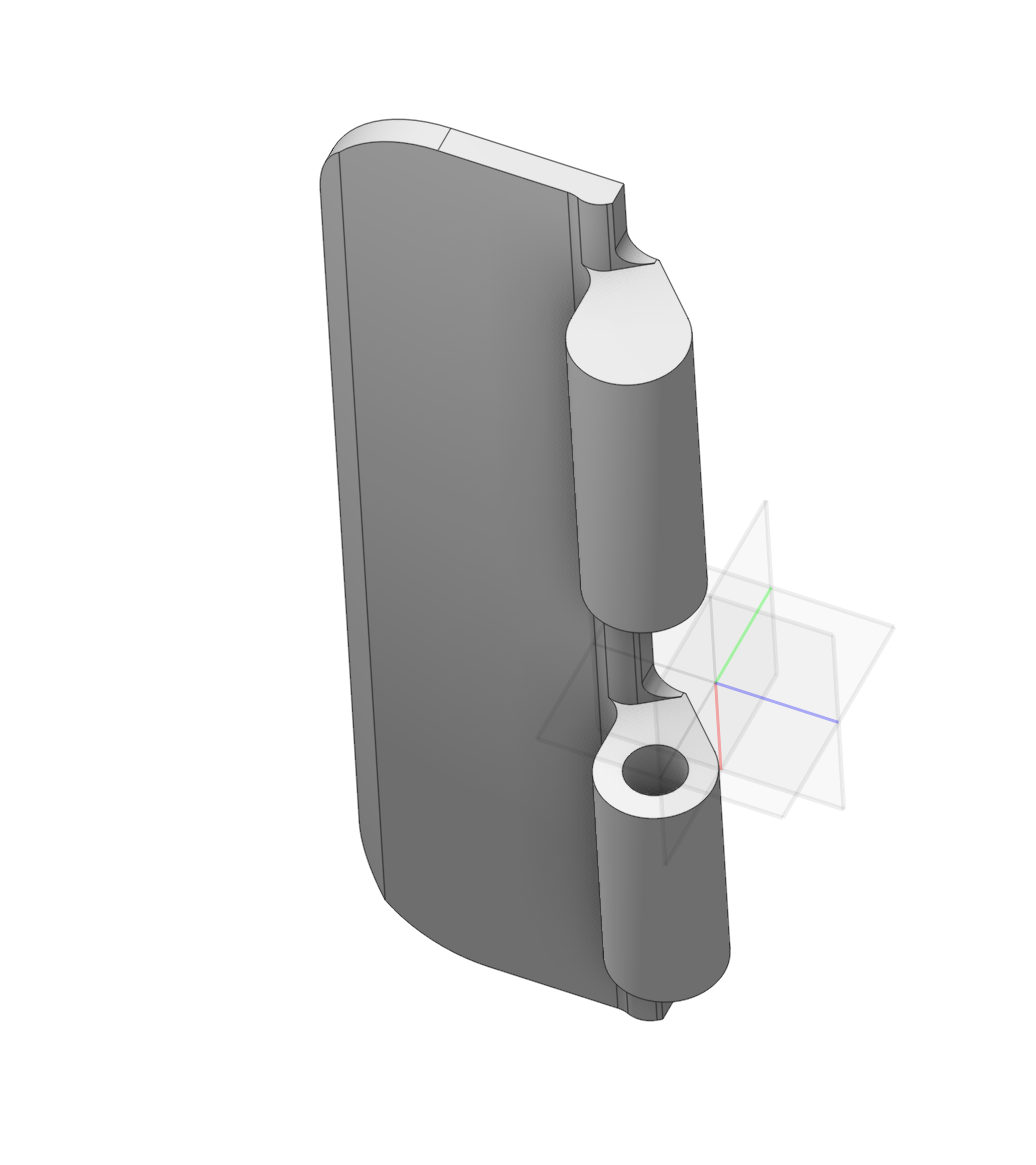

대칭.선택한 평면을 기준으로 대칭 요소를 생성합니다.

평면.기본적으로 3개의 기본 평면(XY, YZ, ZX)이 제공됩니다. 돌출 전에 사용자 정의 평면을 추가하여 이 기능에서 사용할 수도 있습니다.

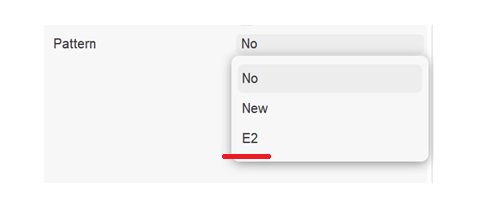

The new Boolean 작업 can use patterns that were used in previous Boolean 작업.

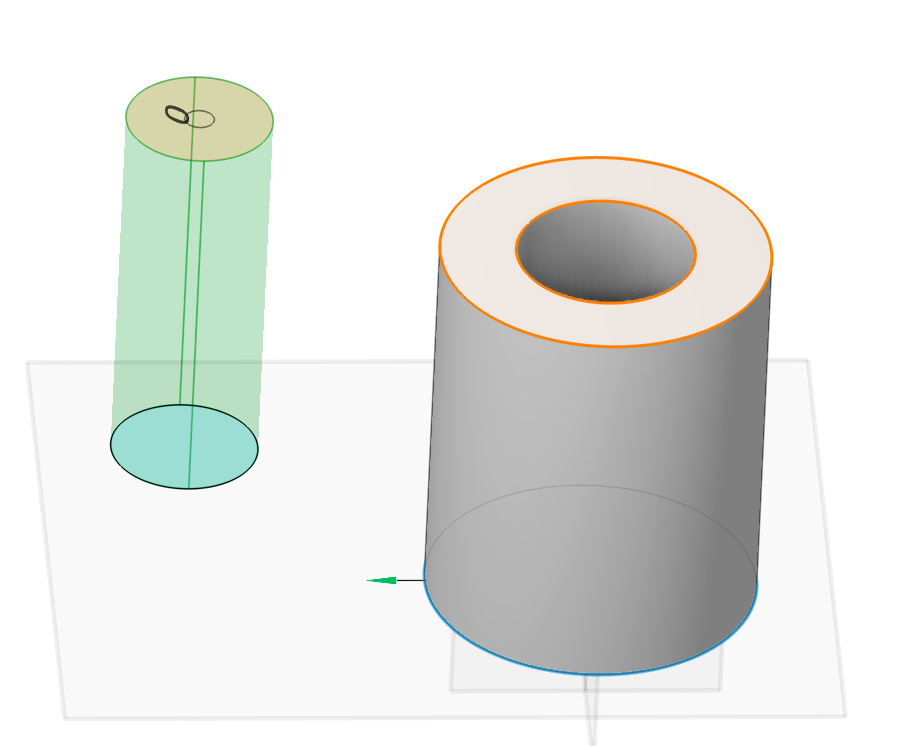

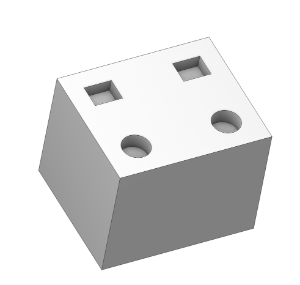

1.예를 들어, 프리즘을 돌출시키고 대칭 복제 방식을 사용합니다.

2.원을 돌출시킵니다.

3.이전 돌출의 템플릿을 선택합니다.

유사한 결과를 얻을 수 있습니다.

파트.이 작업이 적용되는 파트의 이름입니다.

프로파일.도면의 프로파일을 정의합니다.

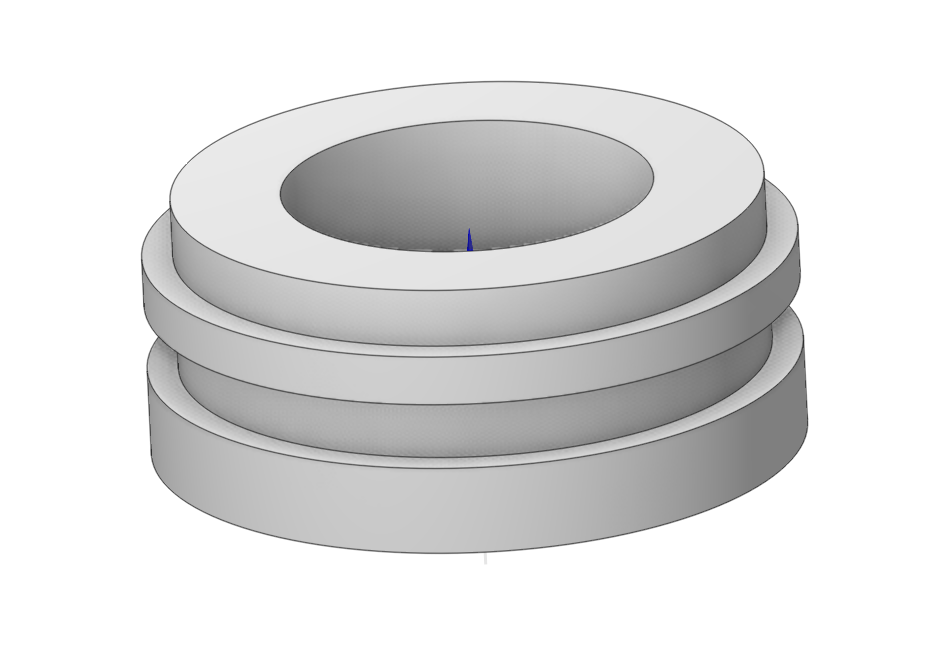

축.회전축입니다. 곡선 또는 좌표계의 기본 축에 바인딩하여 대화식으로 설정할 수 있습니다.

얇은 벽. 얇은 벽면.얇은 벽면 요소를 생성합니다. 자세한 기능은 돌출을 참조하십시오.돌출

패턴.요소 복사를 위한 템플릿을 생성합니다. 자세한 기능은 돌출을 참조하십시오.돌출

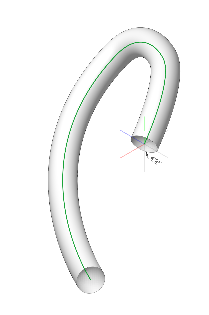

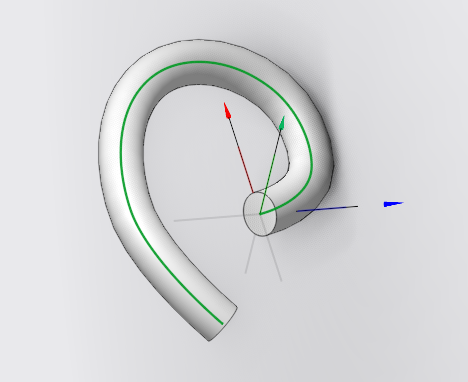

1.도구 모음에서 스위프 명령을 호출한 후, 마우스로 스위프 프로파일(스케치 윤곽, 프로파일 선택 필드 활성화)과 하나 이상의 경로 세그먼트(경로 선택 필드 활성화)를 순차적으로 선택합니다. 세그먼트를 추가할수록 경로 필드에 세그먼트 수가 표시되며, 메인 창에 3D 요소의 미리보기가 생성됩니다.스윕

선택한 궤적 세그먼트를 제외하려면 해당 세그먼트를 다시 클릭합니다. 구성을 완료하려면 모델의 빈 공간을 클릭합니다.

작업을 생성하는 다른 방법은 스케치 윤곽을 선택한 후 팝업 도구 모음에서 스위프 명령을 선택하고, 경로 세그먼트를 지정하는 것입니다.

열린 윤곽을 프로파일로 선택하면 열린 바디, 즉 곡면이 생성됩니다.

파트.이 작업이 적용되는 파트의 이름입니다.

SweepType. 스위프 유형.도면의 프로파일을 정의합니다.

프로파일.도면의 프로파일을 정의합니다.

패스. It’s a 곡선 along which a 2D profile is moved to create a 3D 객체

얇은 벽. Similar to the 돌출 function.

비틀기. Similar to the 돌출 function.

패턴. Similar to the 돌출 function.

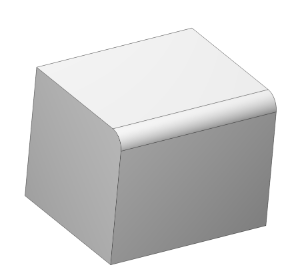

1. 파트의 모서리를 클릭하여 목록에 추가합니다. 필릿은 접선 연결된 모서리로 전파됩니다. 모서리를 더블 클릭하면 유사한 모서리가 선택됩니다.

제거 fillets필릿 제거: 추가된 모서리를 클릭하면 목록에서 제거됩니다.

DEL: 키보드에서 DEL 키를 누르면 모서리 목록이 초기화됩니다.DEL

RMB, LMB: 종료.LMB

모서리.라운딩할 모서리

반경.라운딩 반경

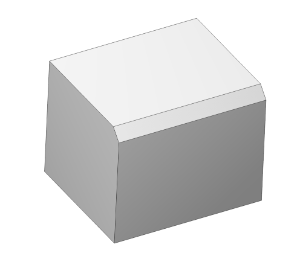

1. 파트의 모서리를 클릭하여 목록에 추가합니다. 모따기는 접선 연결된 모서리로 전파됩니다. 모서리를 더블 클릭하면 유사한 모서리가 선택됩니다.



제거 сhamfer모따기 제거: 추가된 모서리를 클릭하면 목록에서 제거됩니다.

DEL: 키보드에서 DEL 키를 누르면 모서리 목록이 초기화됩니다.DEL

RMB, LMB: 종료.LMB

모서리.라운딩할 모서리

크기.모따기의 크기를 결정합니다.

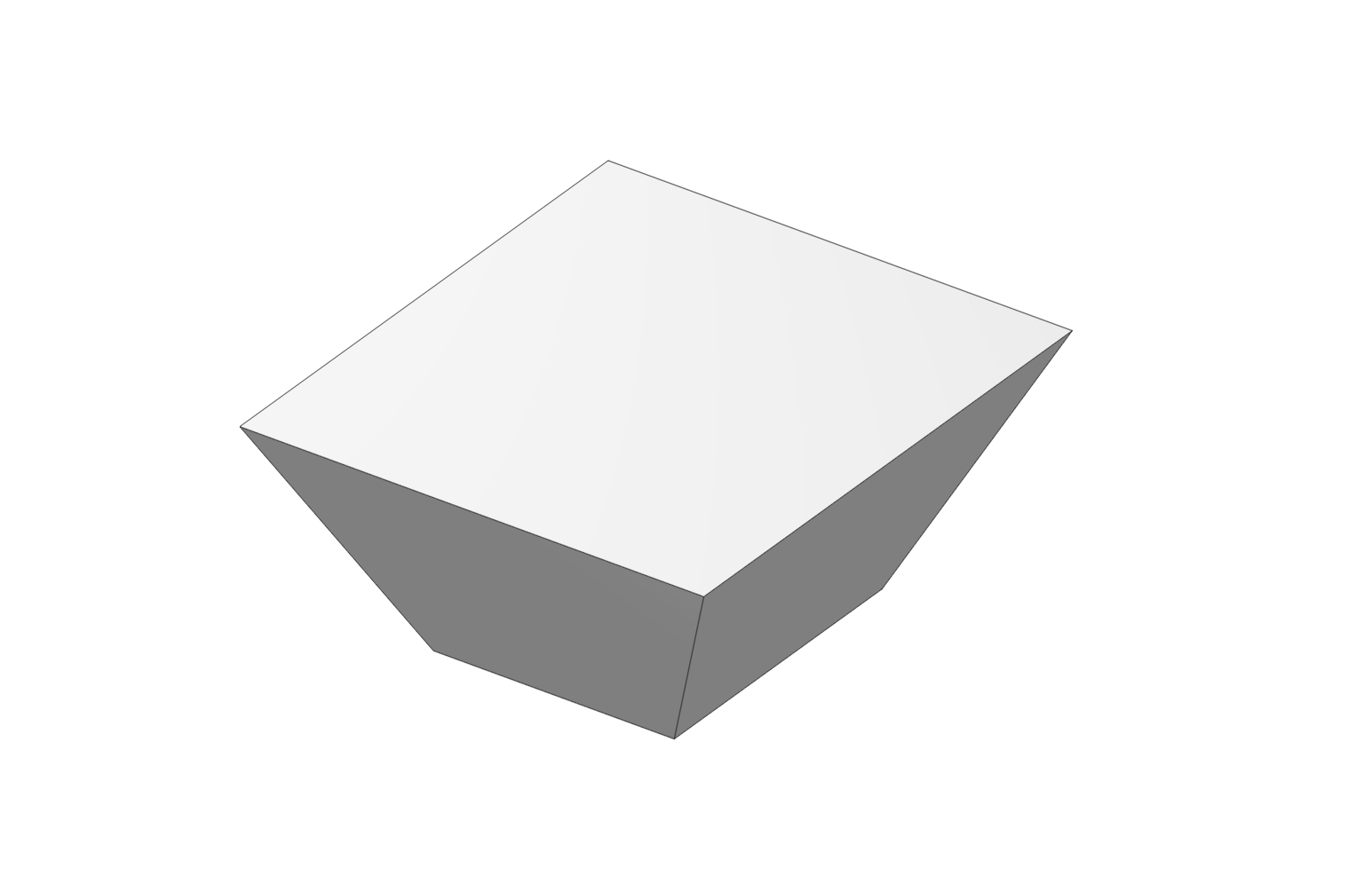

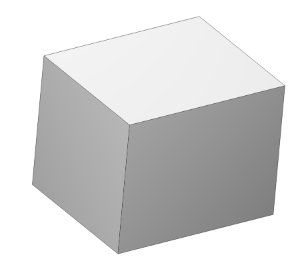

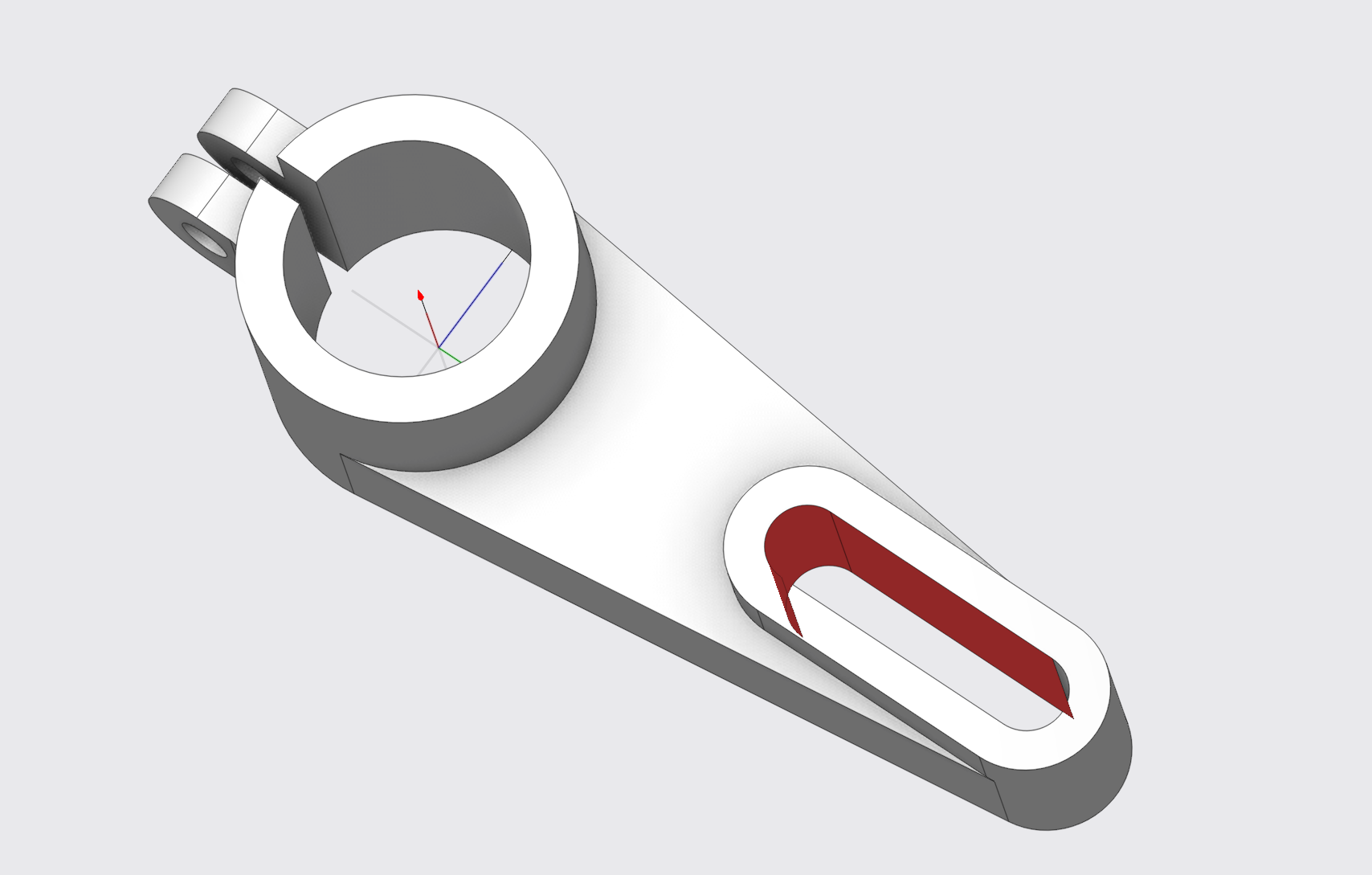

1.구배면 선택: 파트의 면을 클릭하여 구배면 목록에 추가하거나 제거합니다.

RMB, LMB: 종료.

면.구배를 적용할 면을 클릭하여 선택합니다.

피처 확장. 피처 전파.동일한 피처의 면으로 선택을 전파합니다.

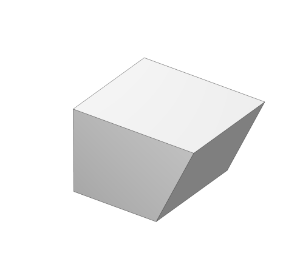

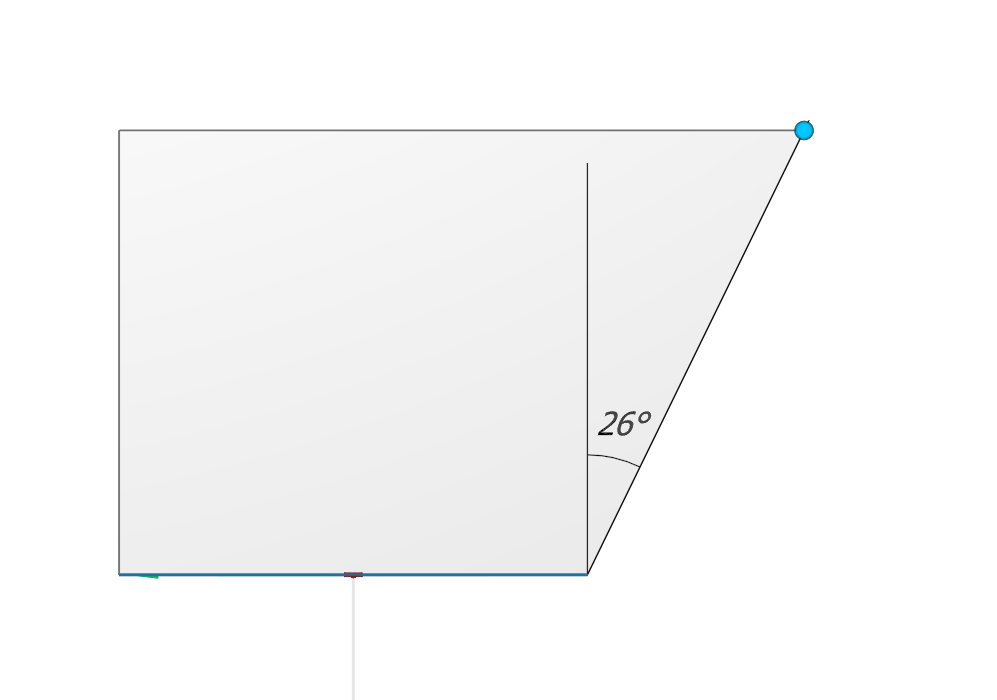

테이퍼 각도.면의 기울기 각도를 입력합니다.

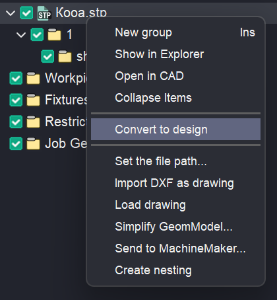

설계로 변환 옵션과 함께 사용합니다. (이 옵션을 사용하면 모델을 변환하여 설계 모드에서 열 수 있습니다.)디자인으로 변환. The option allows you to transform the model and open it in 디자인 mode

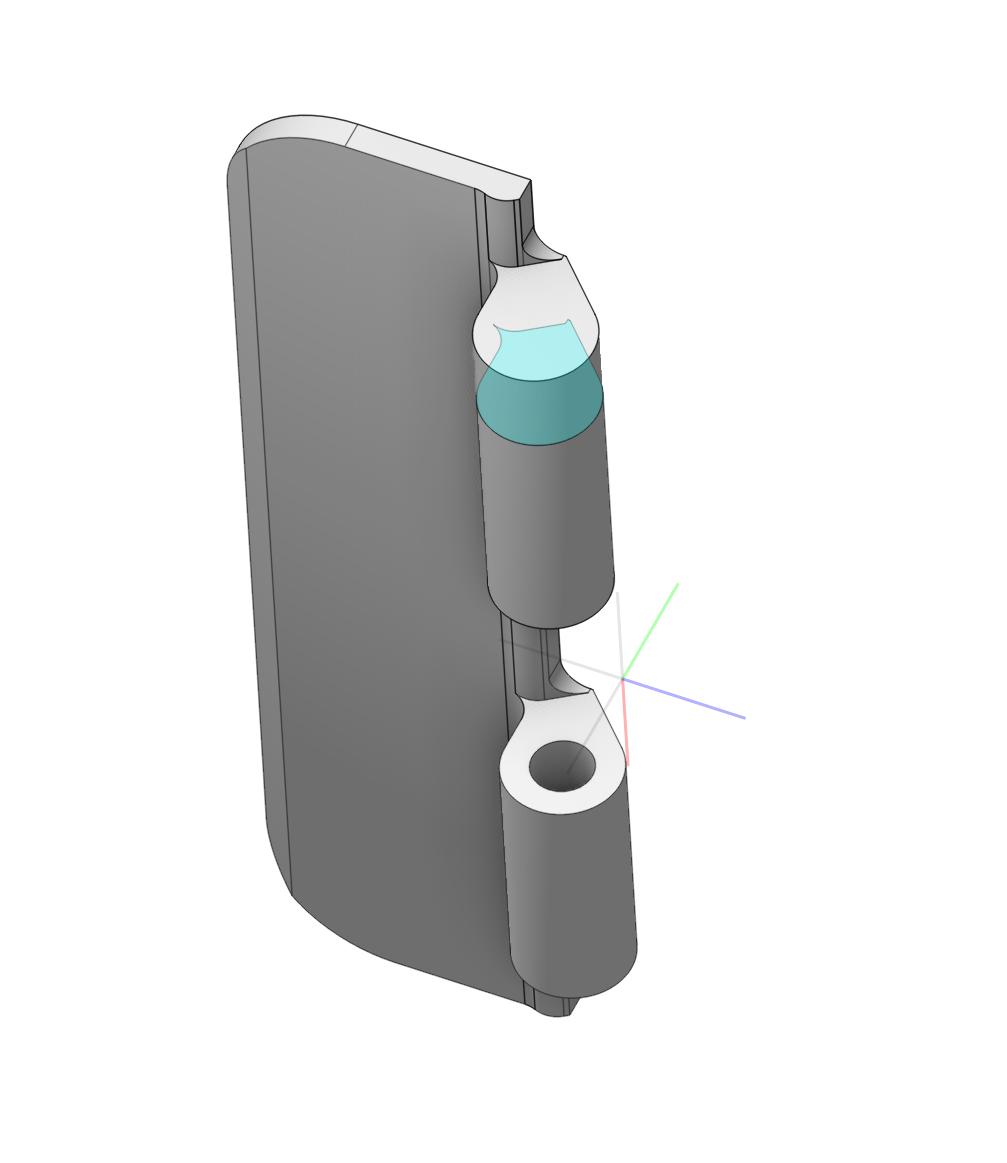

면.선택한 곡면을 정의합니다.

자체 교차.

공작물.공작물 바디로 사용할 모델의 파트를 선택합니다.

공구.공구 바디로 사용할 모델의 파트를 선택합니다.

공구 유지.공작물과 병합 후 모델에 공구 바디를 유지합니다. 트리에서 두 번째 파트를 보존할 수 있습니다.Allows you to save the second 파트 in the tree.
