NC 프로그램에 의한 가공 시뮬레이션

NC 프로그램에 의한 가공 시뮬레이션(NC) 모드를 사용하면 시뮬레이션 시 포스트프로세서 구현의 특성을 고려할 수 있습니다. 이 모드에서는 각 작업의 계산 시 시스템이 자동으로 NC를 생성합니다. 시뮬레이션 제어는 일반 시뮬레이션 제어와 동일한 방식으로 수행됩니다.for each 작업 during its calculation법선 시뮬레이션 control

Enabling the mode of modeling by NC.


<모델링> 탭이 활성화된 상태에서 도구 모음의 버튼을 클릭하여 전환합니다.../images/download/attachments/142657428/image2024-7-19_17-20-34.png<Modeling>

Note: The button becomes unavailable for toggling if the multitasking mode is used;


파라미터 of the 시뮬레이션 mode by NC 프로그램.

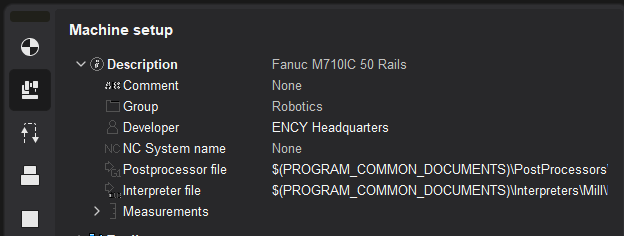

NC 프로그램에 의한 시뮬레이션 모드의 파라미터. 제어 프로그램 텍스트에 의한 시뮬레이션은 공작 기계의 파라미터 패널 <기계>에서 정의된 선택된 포스트프로세서 파일과 인터프리터 파일을 기반으로 수행됩니다.postprocessor fileinterpreter fileMachinery

../images/download/attachments/142657428/image2024-7-19_11-4-47.png

인터프리터는 $(PROGRAM_PERSONAL)/인터프리터 디렉토리에 있는 공작 기계 제어 설정 파일(*.snci)입니다.$(PROGRAM_PERSONAL)/인터프리터 directory

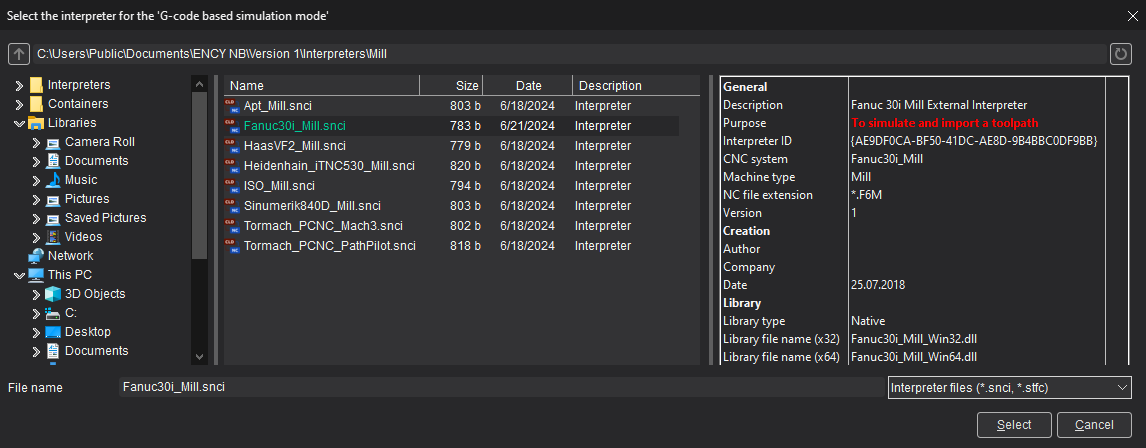

선택 과정에서 인터프리터 정보(설명, 용도, 스탠드 유형, 작성자 등)의 미리보기 패널을 사용할 수 있습니다.

../images/download/attachments/142657428/image2024-7-18_12-40-25.png

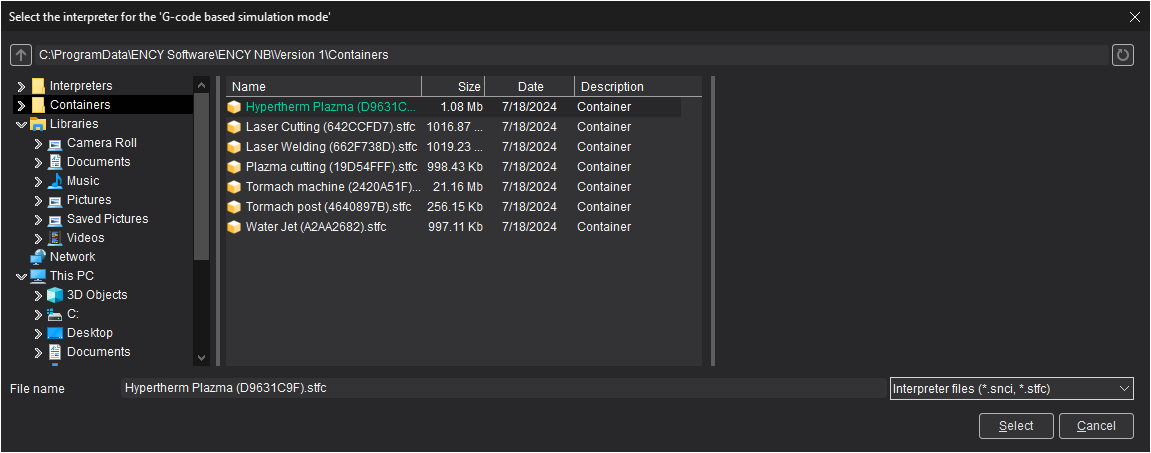

컨테이너에서 인터프리터를 선택하는 기능을 지원합니다. 이를 위해 인터프리터가 포함된 컨테이너를 준비합니다. 그런 다음 인터프리터 선택 창을 열고 컨테이너 폴더로 이동합니다.container with interpreter

../images/download/attachments/142657428/image2024-7-18_12-44-31.png

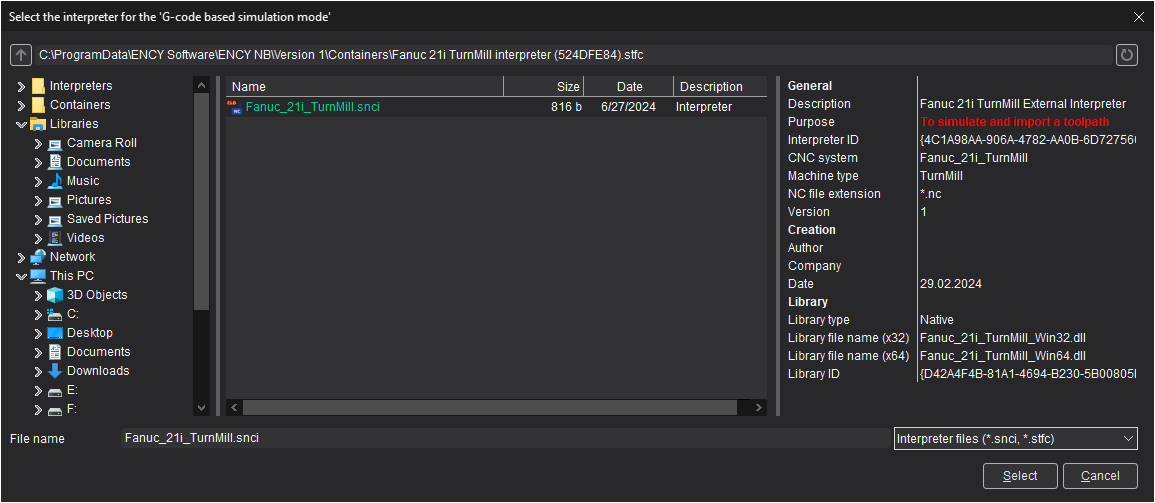

결과 컨테이너에 폴더로 접속한 후, 컨테이너 내에서 모델링할 인터프리터를 선택합니다.

../images/download/attachments/142657428/image2024-7-30_14-31-27.png

공작 기계의 기구학적 다이어그램에서 기본 포스트프로세서 및 인터프리터 정의

공작 기계의 기구학적 다이어그램에서 포스트프로세서 파일명과 인터프리터 파일명을 "기본값"으로 설정할 수 있습니다. 이를 위해 기계 다이어그램의 XML 파일에 해당 파일에 대한 참조와 함께 SPPFile, SNCIFile 태그를 추가하고 CAM 시스템을 재시작합니다.

이제 CAM 시스템에서 기계를 선택하면 포스트프로세서와 인터프리터가 이미 설정되어 있으며 기구학적 다이어그램에서 해당 값을 가져옵니다. 필요한 경우 ENCY 사용자 인터페이스에서 현재 프로젝트의 포스트프로세서 및 인터프리터 값을 재정의할 수 있습니다.

예시:

<SCType ID="Fanuc 30i" 내용=""Fanuc 30i" type=""Fanuc30i" 활성화됨="true"><... other tags ... /><SPPPFile DefaultValue="$(PROGRAM_PERSONAL)\Postprocessors\Mill\Fanuc (30i)_Mill.sppx"/><SNCIFile DefaultValue="$(PROGRAM_PERSONAL)\인터프리터\Mill\Fanuc (30i)_Mill.snci"/>.<... other tags ... /></SCType>




피처 of modeling by NC

이 모드가 활성화된 경우, 공구경로 계산 후 ENCY는 미리 선택된 포스트프로세서 설정 파일을 사용하여 CNC 공작 기계용 제어 프로그램을 자동으로 생성하고, 제어 프로그램 텍스트를 공구경로로 변환합니다. 생성된 공구경로는 포스트프로세서 구현의 특성을 반영합니다. 선택된 작업의 제어 프로그램 텍스트는 <시뮬레이션> 모드 페이지 하단, 공정 작업 목록 바로 아래에 표시됩니다. calculating the 공구 trajectory

마우스 포인터를 제어 프로그램 텍스트 행 위에 잠시 올려놓으면 툴팁에 관련 궤적 트리 노드(CLData 기술 명령)의 설명이 나타납니다.

Note: The tooltip can be hidden by moving the mouse pointer slightly or pressing any key, e.g. [Esc] or one of the keys for navigating through the control program 텍스트: [↓] or [↑].

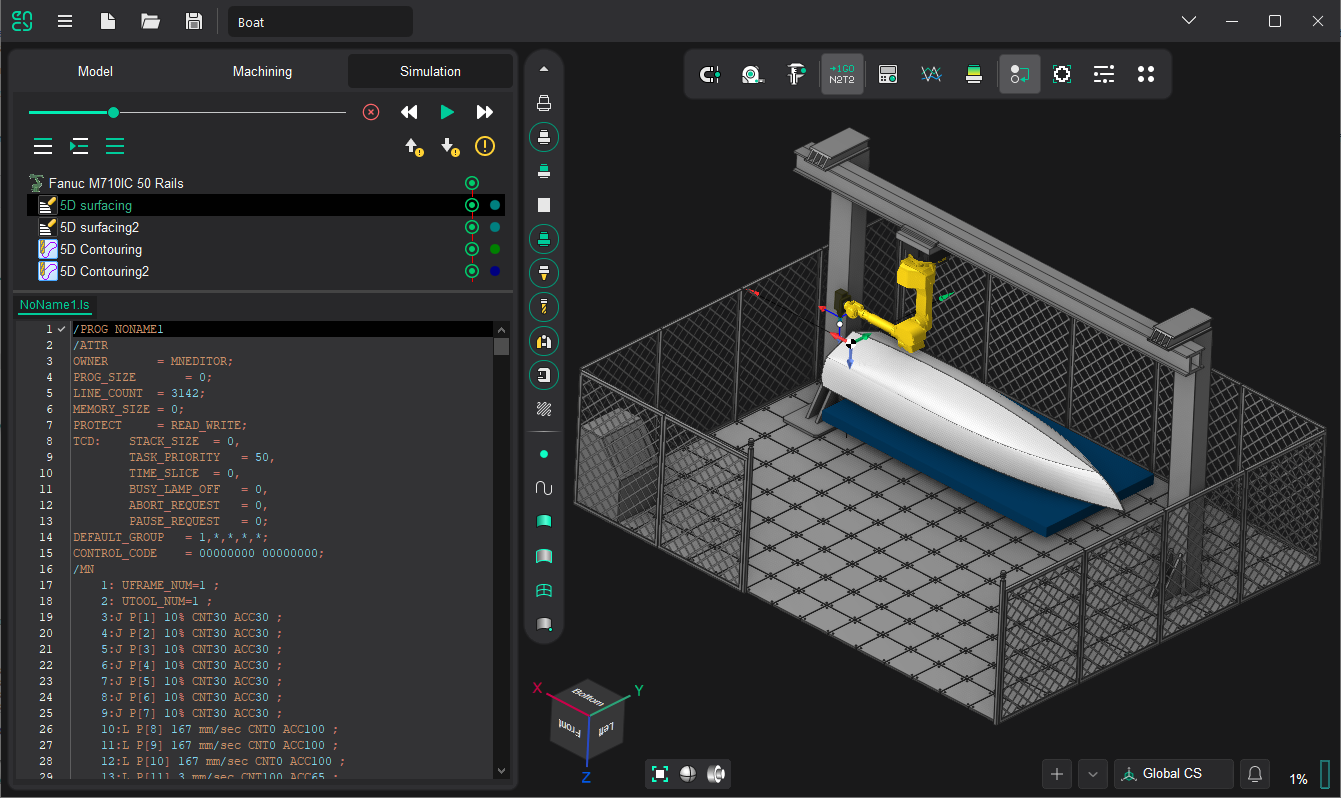

제어 프로그램 텍스트 왼쪽에는 보조 정보를 표시하는 서비스 필드가 있습니다. 번호 외에도 각 행에 궤적 트리의 모든 관련 노드 상태가 표시됩니다. 표시되는 아이콘의 값은 CLData 공정 명령에 사용되는 것과 동일합니다. 이를 통해 오류가 있는 궤적 트리 노드가 존재하는 제어 프로그램 프레임을 명확하게 식별할 수 있습니다. 버튼을 사용하면 제어 프로그램 텍스트에서 오류 간을 이동할 수 있습니다.the status of all associated nodes in the trajectory tree../images/download/thumbnails/142657428/image2024-7-30_14-33-53.png../images/download/thumbnails/142657428/image2024-7-30_14-34-5.png

../images/download/attachments/142657428/image2024-7-31_15-0-36.png


Support for external interpreters.

제어 프로그램 텍스트에 의한 시뮬레이션을 위한 타사 인터프리터를 지원합니다. 인터프리터 설정 파일(*.snci)에는 제어 프로그램 텍스트를 해석하는 데 사용되는 프로그램 라이브러리에 대한 참조가 포함되어야 합니다. 자체 인터프리터 생성 페이지에서 자체 인터프리터 생성 과정(설정 파일 및 응용 프로그램 인터페이스(API))을 설명합니다.
