보조 스핀들 가공
적용 분야:

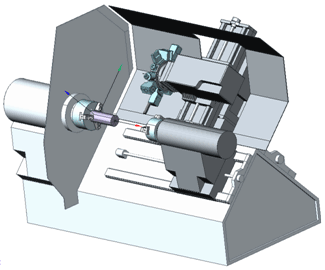

보조 스핀들 장착 공작 기계는 한 번의 고정으로 파트를 가공할 수 있어 유휴 시간을 줄이고 가공 정밀도를 향상시킵니다. 또한 보조 스핀들이 있으면 위치 결정 공구가 필요 없습니다. 보조 스핀들 외에 2개의 가공 터렛을 갖춘 머시닝 센터도 있습니다. 이러한 공작 기계는 유휴 시간을 최적화하여 사실상 두 대의 공작 기계를 대체합니다. CAM 시스템은 선삭 및 복합 선삭-밀링 가공 기술 모두에 대해 보조 스핀들 가공용 NC 프로그램을 생성할 수 있습니다.
서브 스핀들이 장착된 공작 기계의 작업 특이사항은 다음과 같습니다:
주요 프로젝트 설정에는 일반적으로 다음이 포함됩니다:
보조 스핀들 가공 공정을 개발하기 전에 알아야 할 사항:
가공을 시작할 스핀들.
공작물 좌표계(공작물이 설정될 위치). 이 좌표계의 속성에서 <기계 좌표계>로 지정하십시오(예: G54). 공작물 좌표계는 고정되지 않은 공작물 끝에 바인딩하는 것을 권장합니다.

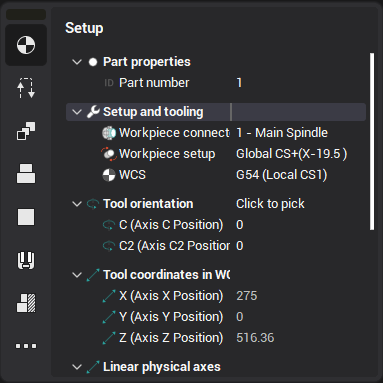

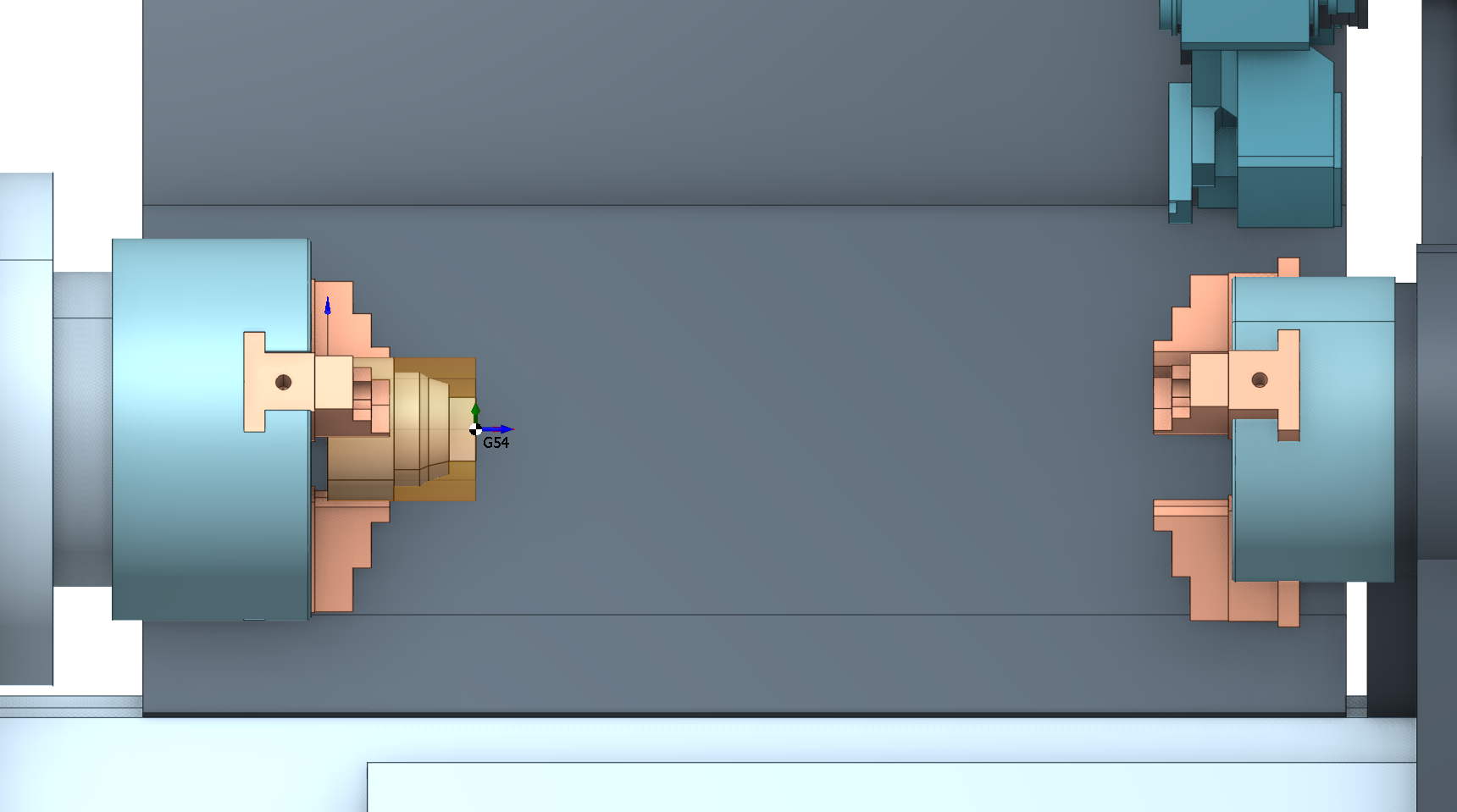

먼저 공작물의 초기 위치를 정의하는 셋업 단계 또는 파트 작업을 생성합니다. 공작물 좌표계와 공작물이 고정된 스핀들은 <셋업> 탭의 <공작물 커넥터>, <공작물 셋업> 및 <작업 좌표계> 필드에서 각각 지정합니다.설정 단계파트공작물 커넥터
공작물 위치를 정의한 후 노출된 파트 요소를 가공해야 합니다.
Please note: To avoid mistaking active 스핀들 in consequent 작업 specify <Frоm the previous 작업> value for the <현재 공작물 홀더> field.
복합 선삭-밀링 프로젝트에서의 워크플로우
공작물을 한 스핀들에서 다른 스핀들로 재고정하려면 단계 또는 파트 작업을 생성합니다. 멀티 파트 프로젝트에 대한 자세한 내용은 멀티 파트 프로젝트를 참조하십시오. 더 보기단계파트Multi 파트 프로젝트See 더보기
복합 선삭-밀링 프로젝트에서 일반적인 시나리오는 다음과 같습니다:

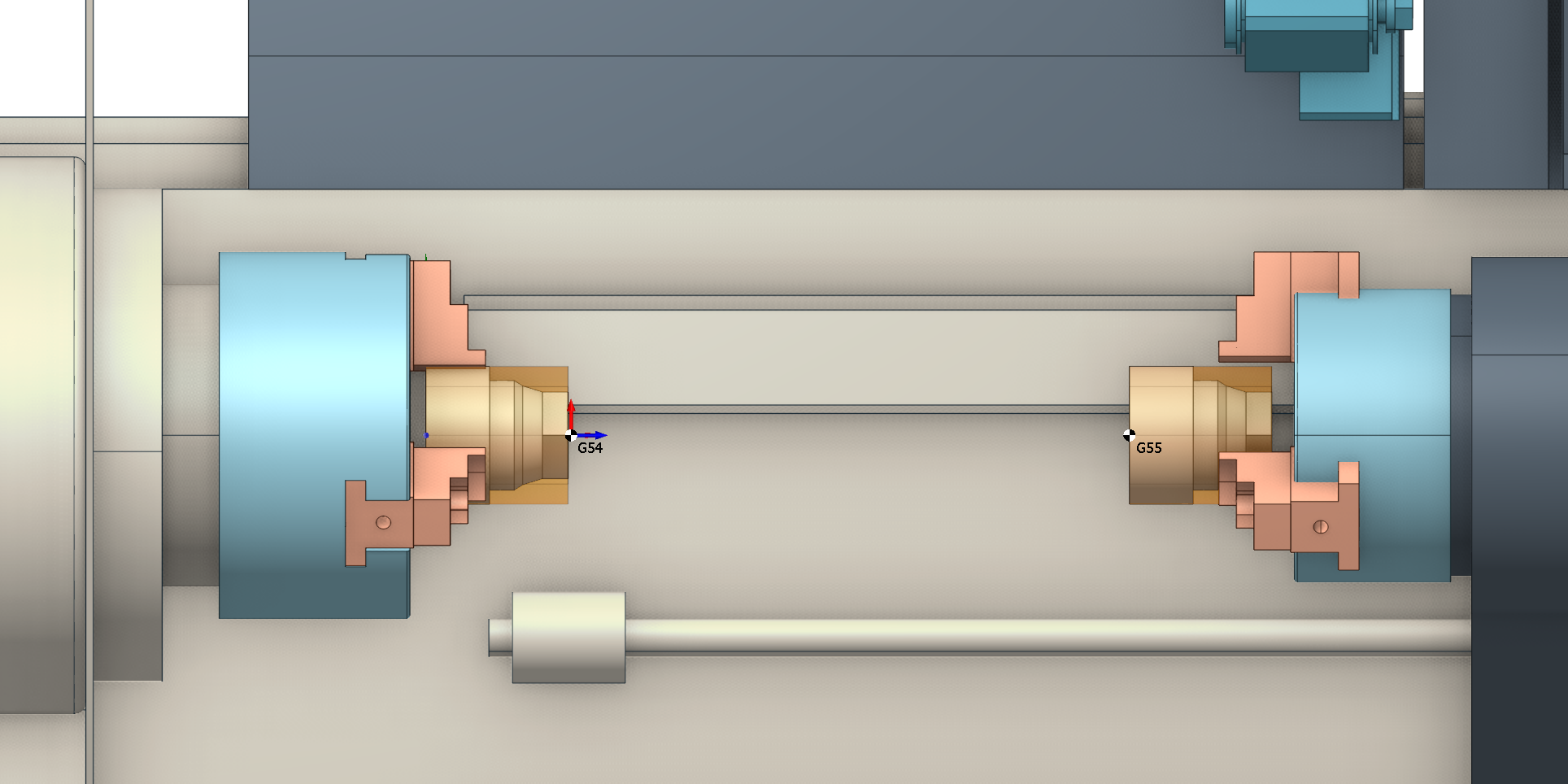

설정 1 - 설정 2.셋업 1 - 셋업 2. 밀링 가공 또는 드릴 가공과 같은 추가 가공 작업을 위해 셋업 1에서 셋업 2로 공작물을 이송합니다.
파트 1 - 파트 2. 복잡하거나 인접한 부품을 제작하기 위해 동일한 공작 기계에서 서로 다른 두 파트(파트 1과 파트 2)를 각기 다른 작업과 공구로 가공합니다.
재고정 후 나머지 곡면을 가공하기 위한 작업을 생성합니다. 작업은 선삭 또는 복합 선삭-밀링 방식이 될 수 있습니다. 이러한 시나리오는 복합 선삭-밀링 공작 기계의 유연성과 다기능성을 반영하며, 동일한 장비에서 다양한 가공 작업을 수행할 수 있습니다.
파트 이동.

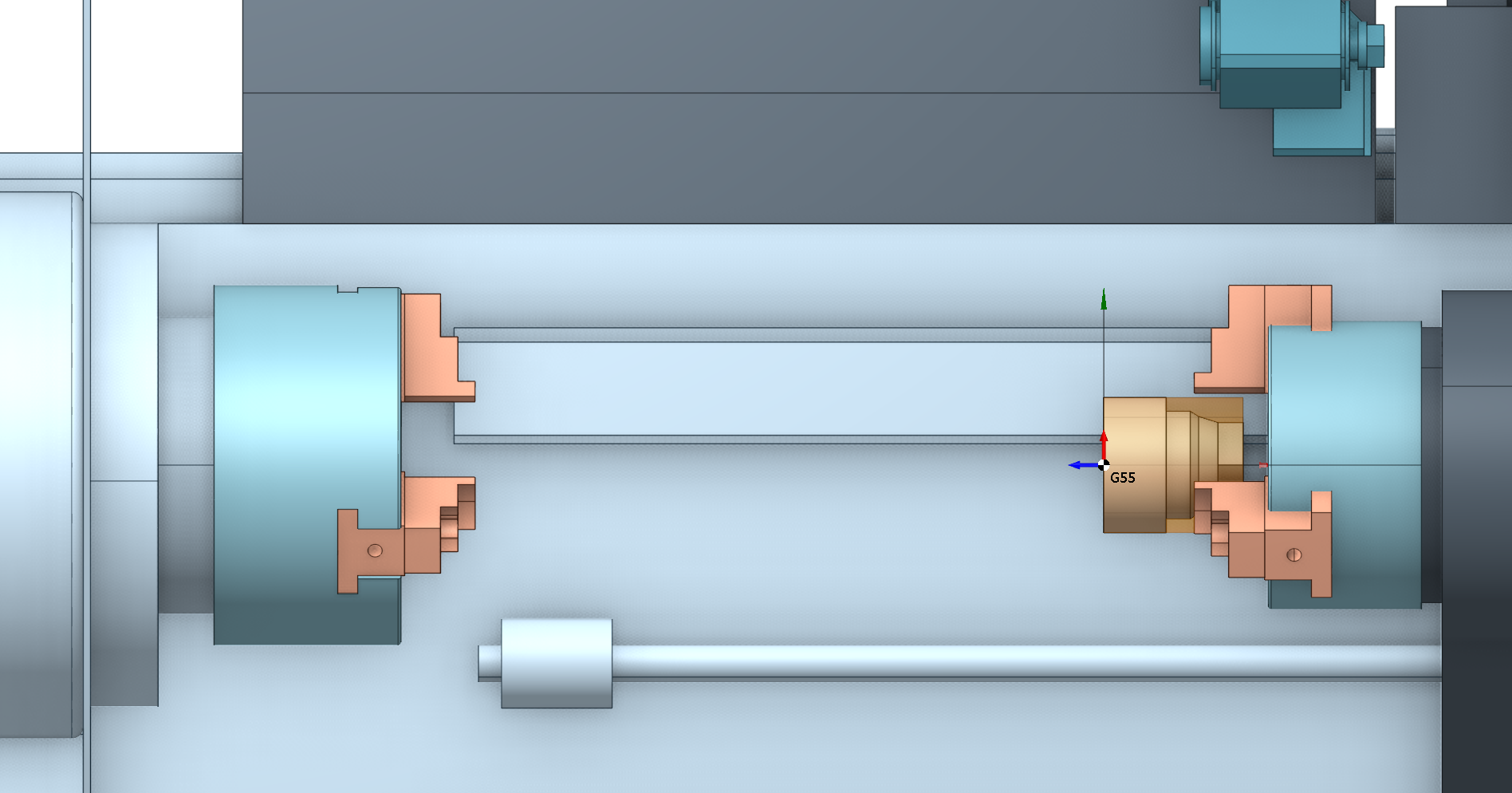

메인 스핀들에서 보조 스핀들로의 파트 이송을 시뮬레이션하려면 회전 take over 작업을 사용할 수 있습니다. 더 보기회전 take over 작업See 더보기

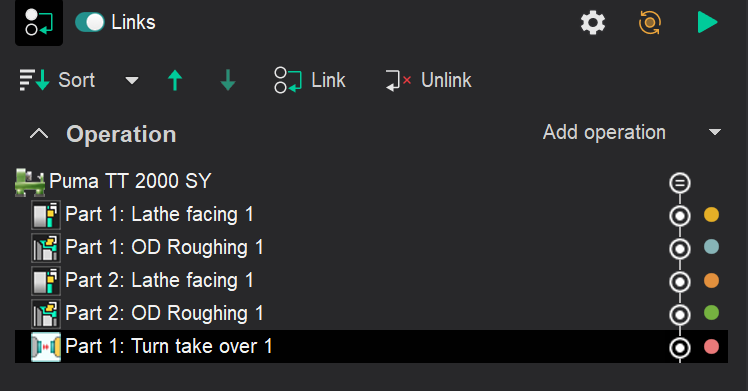

프로젝트에 여러 파트가 포함된 경우 시퀀싱 및 링크를 사용하여 이 작업을 제조 공정의 끝으로 이동하는 것을 잊지 마십시오.Sequencing and 링크
이 회전 take over 작업은 새로운 공작물을 고정해야 하는 스핀들에서 파트(반제품)의 배출을 시뮬레이션하는 것으로 가정됩니다. 이후 파트 인수 과정이 이어집니다.회전 take over
참고:
