U축 장착 공작 기계 정보

../images/download/attachments/142655882/U-axis_turning.png

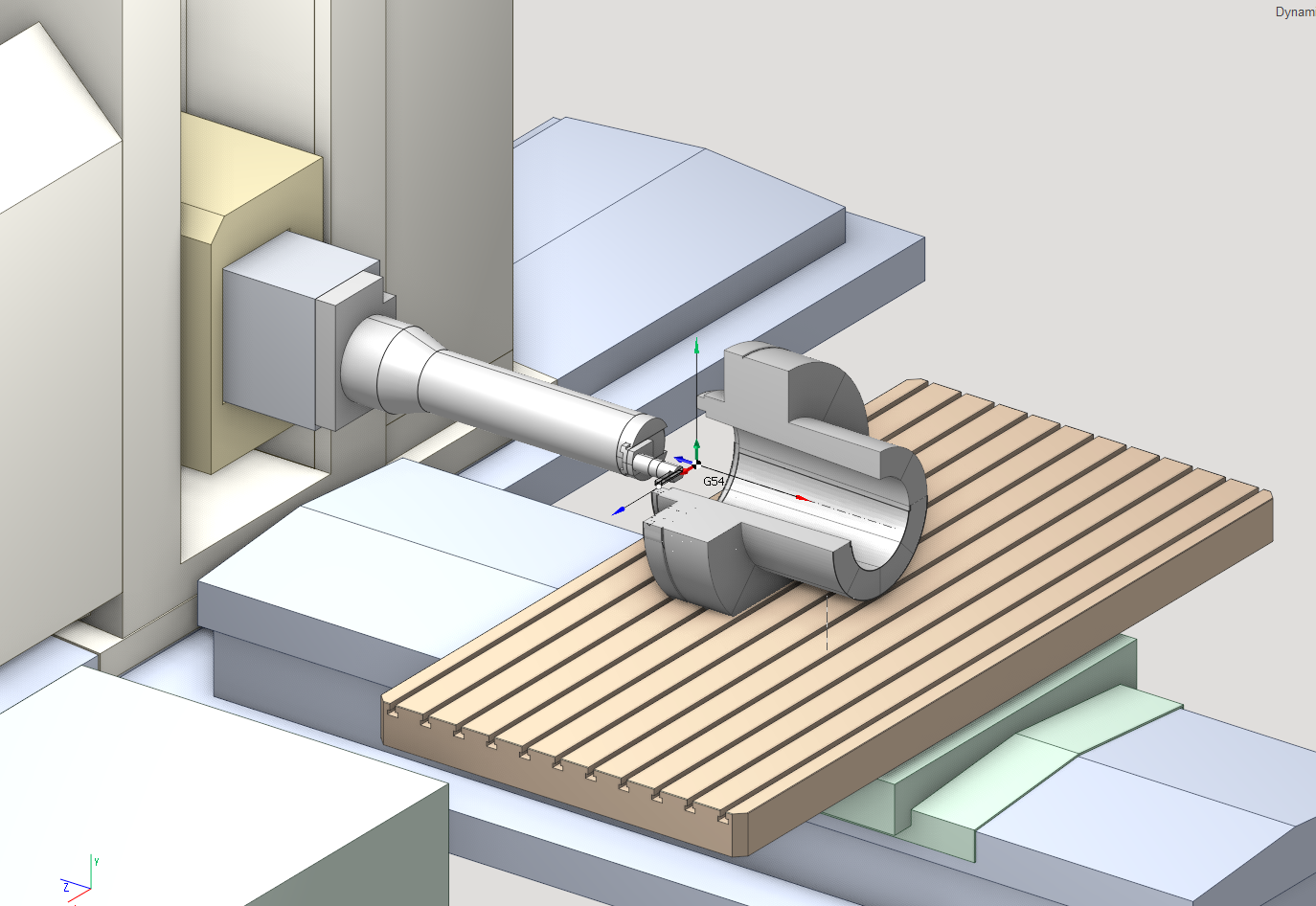

U축 선삭 피처는 대형 비대칭 파트의 가공을 위해 설계되었습니다. 이러한 공작 기계에서는 공작물이 고정된 상태로 공구가 회전합니다. U축은 가공 반경을 변경하는 데 사용됩니다.

기계 스키마 요구 사항

U축이 포함된 스키마 예제는 표준 패키지에 포함되어 있습니다(기계 이름 "LR521"). 서브머신 목록에 특수 섹션 <TrevisanSubMachine>이 있으며, 이 섹션에서 U축의 이름이 정의됩니다. 서브머신에 대한 자세한 내용은 여기를 참조하십시오.TrevisanSubMachinehere

Trevisan submachine definition example

<TrevisanSubMachine>
   <!--turning-->
   <ToolNode>AxisU</ToolNode>
   <WrkNode>Workpiece1</WrkNode>
   <XAxisID>AxisX</XAxisID>
   <YAxisID>AxisY</YAxisID>
   <ZAxisID>AxisZ</ZAxisID>
   <ToolAxisID></ToolAxisID>
   <UAxisID>AxisU</UAxisID>
   <OriginG54BaseNode>AxisW</OriginG54BaseNode>
   <ApproachRule>G53 Z0; G53 B; LHPos;U;XY; G53 W;Z;</ApproachRule>
   <ReturnRule>Z10;XY </ReturnRule>
 </TrevisanSubMachine>

프로젝트 및 공구 경로

프로젝트 예제는 표준 패키지에 포함되어 있습니다(프로젝트 이름 "U-축 선삭.stcp"). 선삭 축은 항상 공작물 영점(G54-G59)을 통과합니다. 선삭 작업을 생성하기 전에 올바른 원점(G54-G59)과 B축 위치를 정의하십시오. CAM 시스템은 정의된 축을 기반으로 모선을 계산하고 회전 솔리드를 생성합니다.

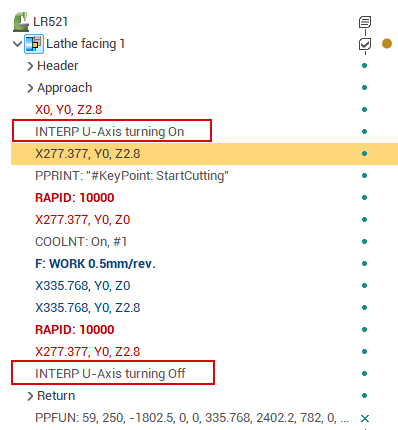

생성된 CLData에는 보간 축 X/U 전환 명령이 포함됩니다. 이 명령은 포스트프로세서에서 분석해야 합니다. 공구 끝점 위치도 이 모드에 따라 달라집니다.

../images/download/attachments/142655882/Clip2net_2022-04-07_11_27_08.png
