적용 범위:

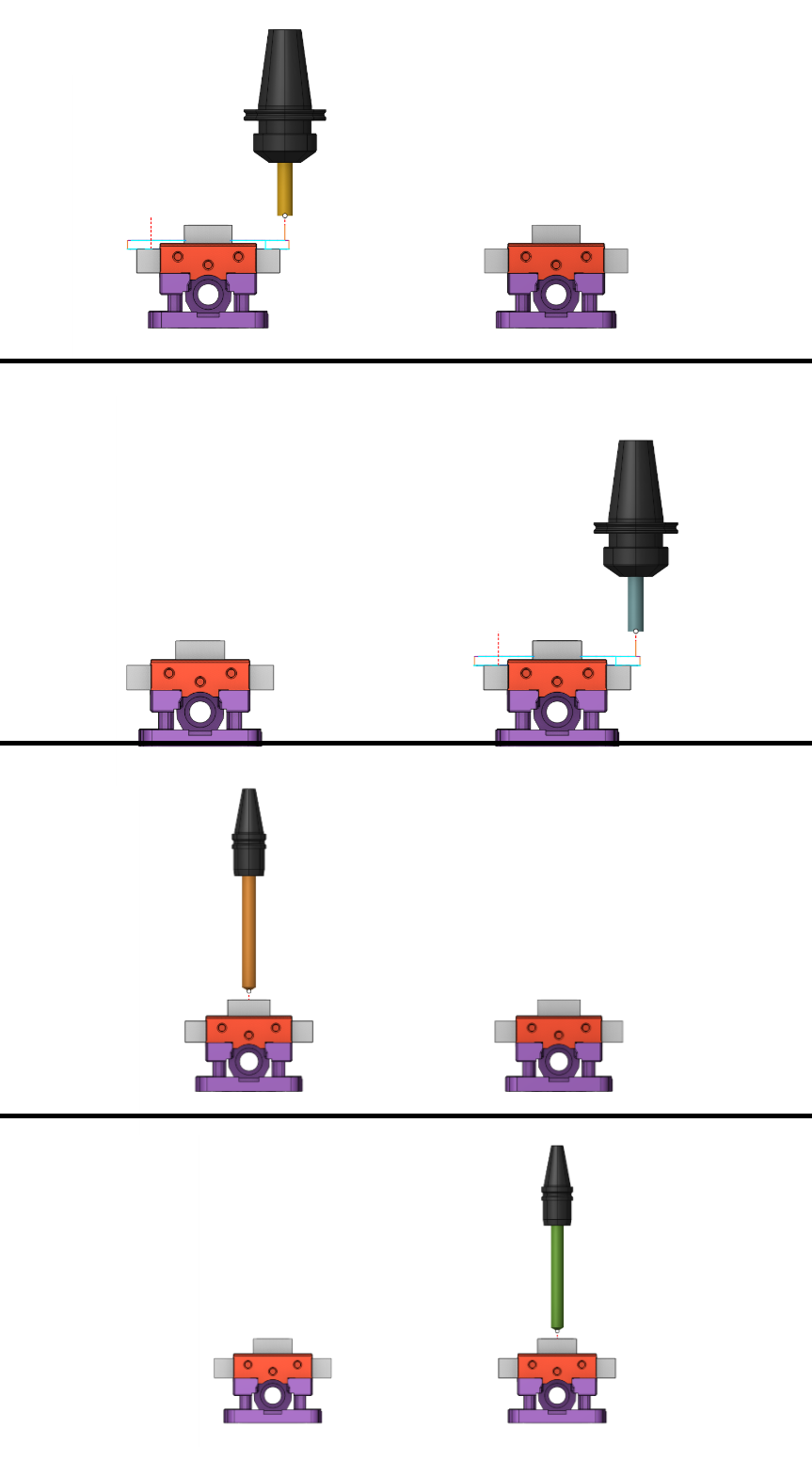

파트 그룹 내의 작업은 해당 파트 하나에 대한 가공 순서만 정의합니다. 실제로는 각 후속 작업에 대한 공작물 잔여 재료를 정의합니다. 프로젝트에 파트가 두 개 이상 포함된 경우, 공구 교환이나 톰스톤 회전을 최소화하기 위해 실제 가공 순서를 재정의할 수 있습니다. 메인 패널의 버튼을 사용하여 순서 지정 모드를 활성화하십시오. 이 모드에서는 재정렬된 작업 트리가 표시됩니다.

기본값으로 the 작업 are sorted automatically to minimize the 공구 changes. It's possible to change the 가공 order manually by drag-n-drop or with the arrow buttons on the sequencing panel. Arrow button moves the selected 작업 before/after the previous/next one. 정렬 button restores the automatical sorting. The rules for the automatic sorting are defined in the next popup menu.

작업 간의 링크는 실제 가공 순서가 설정되기 전에는 계산할 수 없습니다. 따라서 링크 계산은 메인 계산 프로세스에서 분리되었습니다. 다중 파트 프로젝트의 전체 워크플로우는 다음 단계로 구성됩니다.

• 공작 기계 작업 공간에서의 파트 배치

• 각 파트에 대한 가공 프로세스 설계. 링크(접근 및 복귀) 없이 공구 경로를 계산합니다.

• 순서 지정 모드를 비활성화한 상태에서 프로세스를 시뮬레이션하여 공작물 변경 등의 정확성을 확인합니다.

• 순서 지정 모드에서 작업 순서를 재정렬합니다.

• 작업 간 링크를 계산합니다.

• 순서 지정 모드에서 프로세스를 시뮬레이션하여 작업 간의 링크 및 공구 교환을 확인합니다.

• 공구 경로 생성
