표준형 나사

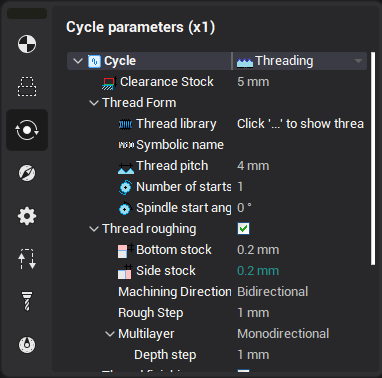

표준형 나사 작업의 작업 할당 항목에 대한 속성 창에는 다음과 같은 파라미터가 있습니다.

나사 프로파일은 공구 형상과 나사 형상 그룹의 파라미터로 지정됩니다.스레드 form

깊이 필드의 값은 나사 프로파일 높이(외경과 내경의 차이)를 정의합니다. 이 값은 양수여야 합니다. 이 값의 방향은 윤곽의 가공 방향 파라미터에 따라 자동으로 계산됩니다.깊이가공 side

플런지 모드가 플랭크 또는 교대 플랭크인 경우, 나사 각도 및 경사 각도 파라미터가 각 패스에서의 공구 플런지 각도를 정의합니다.측면측면 반전스레드 angle경사각

시퀀스 그룹의 파라미터는 시작 횟수와 각 패스의 플런지 모드를 정의합니다.Sequence

시퀀스 콤보박스의 값은 플런지 모드를 정의합니다. 다음과 같은 전략 유형을 사용할 수 있습니다:Sequence

• 반경방사형. 플런지 방향이 회전축에 수직입니다.

• 측면플랭크. 턱의 한쪽 면을 따라 플런지합니다.

• Alternate flank교대 플랭크. 턱의 양쪽 측면을 따라 교대로 플런지합니다.

• Modified flank수정 플랭크. 각도 파라미터에 지정된 각도로 플런지합니다.각도

실제로 나사는 여러 패스로 가공됩니다. 이를 통해 곡면 품질을 향상시키고 공구 부하를 줄일 수 있습니다.

패스 횟수는 직접 횟수를 지정하거나 첫 번째 패스 깊이를 설정하여 지정할 수 있습니다. 후자의 경우 패스 횟수는 나사 프로파일 깊이로부터 자동 계산됩니다.

절삭 깊이가 일정하면 다음 레이어로의 플런지 시 가공 면적과 공구 부하가 증가합니다. 일정한 가공 면적과 공구 부하를 유지하도록 절삭 깊이를 계산할 수 있습니다. 절삭 깊이 결정 기준 파라미터는 등면적과 등깊이 두 가지 값을 사용할 수 있습니다.Determine cut depth from

등면적 모드에서는 각 레벨마다 절삭 깊이가 감소합니다. 최소 절삭 깊이를 설정할 수 있습니다. 계산된 깊이가 이 값보다 작아지면 최소 절삭 깊이가 사용됩니다.동일 areaMinimal cut depth

곡면의 표면 품질을 보장하기 위해 마지막 패스는 매우 작은 소재 여유량으로 수행되며, 이후 소재 여유량 없이 완성된 프로파일을 따라 여러 번 스무딩 패스가 수행됩니다. 정삭 패스 깊이 파라미터는 정삭 패스의 소재 여유량을 정의하고, 정삭 패스 횟수 파라미터는 정삭 패스를 포함하여 완성된 프로파일을 따른 패스 횟수를 정의합니다. 정삭 패스 depth 정삭 패스 count
