선택한 피처에 대한 작업 생성
다수의 단순 형상으로 구성된 각주형 파트의 가공 기술을 생성하는 것은 시간이 많이 소요되는 작업입니다. 이 작업을 간소화하기 위해 CAM 시스템은 선택한 지오메트리에 대해 작업을 생성하는 기능을 제공합니다. 방법은 매우 간단합니다. 먼저 그래픽 뷰에서 가공할 대상을 선택한 다음, 선택한 지오메트리를 가공할 작업을 생성합니다. 생성된 작업 유형에 따라 CAM 시스템은 선택한 지오메트리에서 포켓, 구멍 등의 가공 피처를 자동으로 인식하여 방금 생성된 작업의 <작업 할당>에 배치합니다. 그런 다음 CAM 시스템은 공작 기계의 공구 축을 피처 로컬 좌표계의 Z 방향에 정렬되도록 위치시킵니다. 이어서 가공 피처의 속성을 기반으로 가장 적합한 공구와 작업 파라미터를 선택합니다.
예를 들어, 파트의 구멍을 더블 클릭하면 CAM 시스템이 자동으로 해당 구멍을 측정하고 동일한 직경을 가진 모든 구멍을 강조 표시합니다. 이 상태에서 구멍 가공 작업을 생성하면 CAM 시스템이 선택된 모든 구멍을 생성된 작업의 <작업 할당>에 자동으로 배치하고 드릴 직경을 구멍의 직경과 동일하게 설정합니다. <3D 구멍 가공 작업>을 생성할 때 선택된 구멍들이 서로 다른 평면에 위치한 경우, CAM 시스템은 하나의 구멍 가공 작업이 아닌 구멍이 위치한 평면의 수에 따라 여러 개의 작업을 생성합니다.
포켓 가공 작업의 빠른 생성 예시:

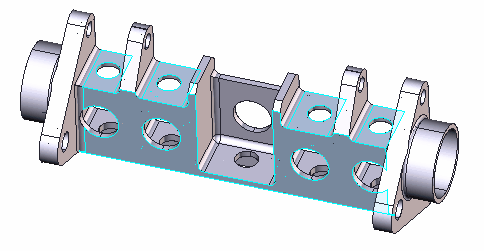

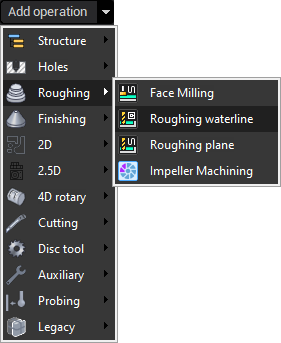

아래에 표시된 파트를 3+2축 밀링 공작 기계에서 가공합니다. 먼저 개방형 포켓을 황삭하려고 합니다. 화면에서 가공할 포켓의 바닥 면을 선택한 다음 <작업 생성> 드롭다운 목록에서 <황삭 워터라인 작업>을 선택합니다.

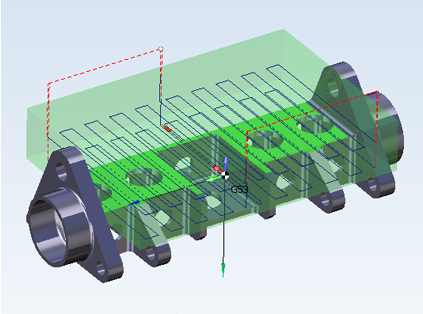

CAM 시스템이 작업 할당에 포켓이 포함된 두 개의 황삭 작업을 자동으로 생성합니다. 생성된 공구경로는 아래 그림에서 확인할 수 있습니다:
