인터랙티브 공작 기계

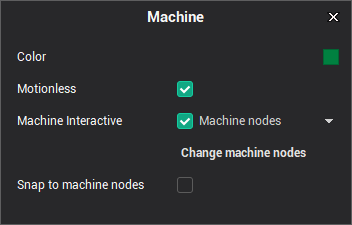

시스템은 공작 기계를 인터랙티브하게 제어하고 시각화 파라미터를 변경하는 기능을 제공합니다. 이 기능을 활성화하거나 비활성화하려면 공작 기계 표시 버튼의 팝업 메뉴에 있는 전용 항목을 사용하십시오.
커서 아래의 공작 기계 구성 요소가 강조 표시됩니다. 회전축의 경우 점선으로 회전축이 표시됩니다. 공작 기계 노드를 클릭하면 시각적 파라미터 창이 표시됩니다:
1 — 노드 이름노드 name
2 — 축의 현재 위치: 원하는 값을 입력하거나 마우스 휠을 사용하여 설정할 수 있습니다. 이 필드는 이동 가능한 공작 기계 노드에만 표시됩니다.현재 위치 of the 축
3 — 공작 기계 노드 색상: 클릭하면 색상 선택 대화 상자가 열립니다.기계 노드 color
4 — 공작 기계 노드 표시 여부기계 노드 visibility
5 — 고스트 모드 전환: 이 모드에서는 비표시 노드만 표시됩니다.Switch to 고스트 모드
6 — 공작 기계 노드 렌더링 모드(선, 면, 모서리-면)기계 노드 페인팅 mode
7 — 금속 모드 활성화켜기 metallic mode
8 — 공작 기계 노드 투명도기계 노드 transparency
9 — 공작 기계 노드 투명도 수준기계 노드 transparency level

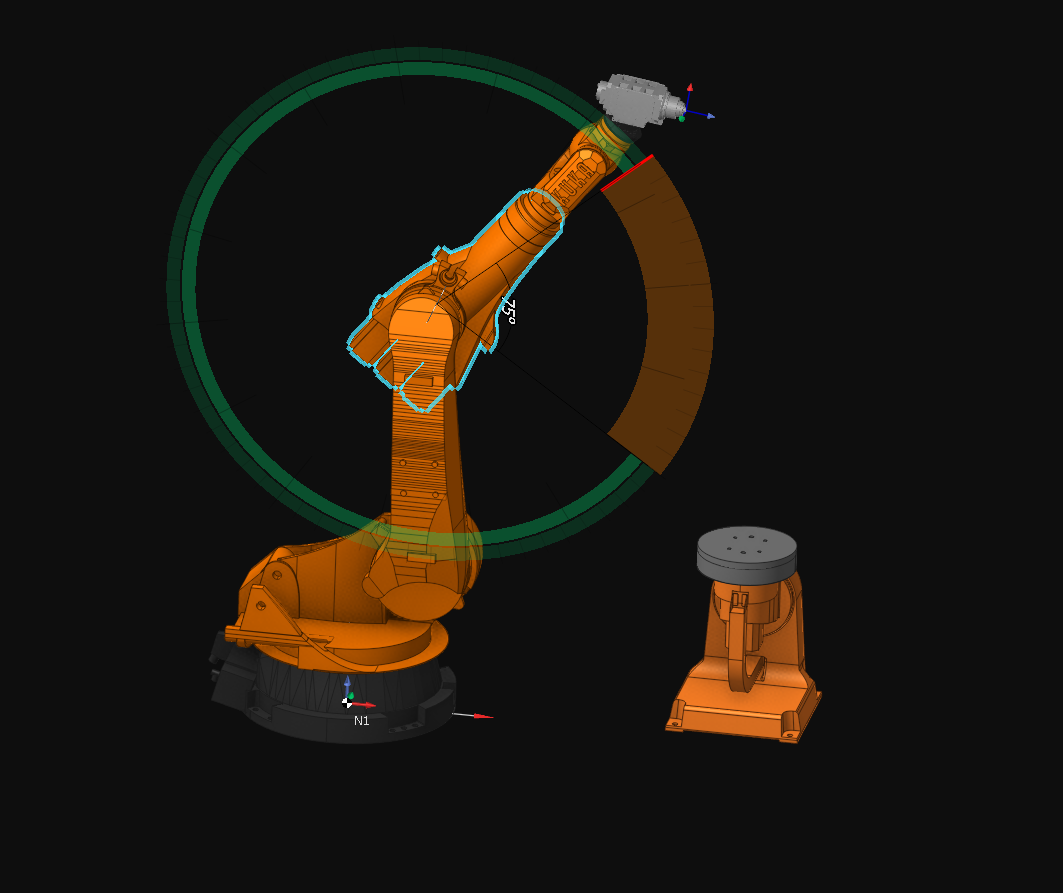

드래그 앤 드롭으로 공작 기계 노드를 이동할 수 있습니다. 노드가 이동 불가능한 경우, 가장 가까운 이동 가능한 상위 노드가 이동됩니다. 회전 노드의 경우 회전 평면을 나타내는 보조 원이 표시됩니다. 원의 반경은 회전축에서 공작 기계 노드를 클릭한 점까지의 거리와 같습니다.
원하는 공구 위치를 지정하여 공작 기계 전체의 위치를 설정할 수도 있습니다. 공작 기계가 지정된 공구 위치에 도달하도록 노드 위치를 자동으로 조정합니다. 이 기능을 사용하려면 공구를 드래그 앤 드롭하십시오. 공작 기계에 활성 공구가 없는 경우 노란색 점이 대신 표시됩니다. 공구는 뷰 평면을 따라 이동하므로, 정밀한 제어를 위해 뷰 벡터를 X, Y 또는 Z 축 방향으로 설정하십시오.
참고:
