기계 축 그래프 창

이 피처를 사용하면 현재 작업에서 공구가 경로를 따라 이동하는 동안 기계 축 값의 변화를 시간에 따른 그래프 집합으로 표시하여 확인할 수 있습니다. 그래프를 생성하려면 작업 목록에서 계산된 작업을 선택한 후, 메인 도구 모음에서 해당 버튼을 클릭합니다.

창의 레이아웃은 다음과 같습니다:

• 시뮬레이션: 시뮬레이션 버튼을 누르면 메인 그래픽 창과 축 그래프에서 공구 이동과 모든 기계 축의 동기화된 시뮬레이션이 시작됩니다. 이동 마커가 축 차트에서 현재 위치를 표시합니다. 그래프에서 마우스 왼쪽 버튼을 클릭하여 마커를 임의의 시점으로 설정할 수 있습니다. 마우스 휠을 스크롤하거나 필드에 값을 직접 입력하여 시뮬레이션 속도를 변경할 수도 있습니다.

• 거리: 가공 과정 전체에 걸쳐 각 기계 축의 위치를 표시합니다. 직선 축의 경우 위치가 밀리미터 또는 인치로 표시되고, 회전 축의 경우 도(°) 단위로 표시됩니다. 이 속성을 사용하면 공구가 공구경로를 따라 이동할 때 각 축의 정확한 위치를 추적할 수 있으며, 작업 중 축 이동에 대한 상세한 개요를 제공합니다.

• 속도: 거리의 1차 도함수로, 각 기계 축 위치의 시간에 따른 변화율을 나타냅니다. 직선 축의 경우 밀리미터/초(mm/s) 또는 인치/초(in/s)의 선형 속도로 표시되고, 회전 축의 경우 도/초(deg/s)의 각속도로 표시됩니다. 이 속성을 사용하면 가공 과정에서 각 축의 이동 또는 회전 속도를 모니터링할 수 있어 기계 동역학에 대한 유용한 통찰을 제공하고 정밀한 제어를 보장합니다.거리

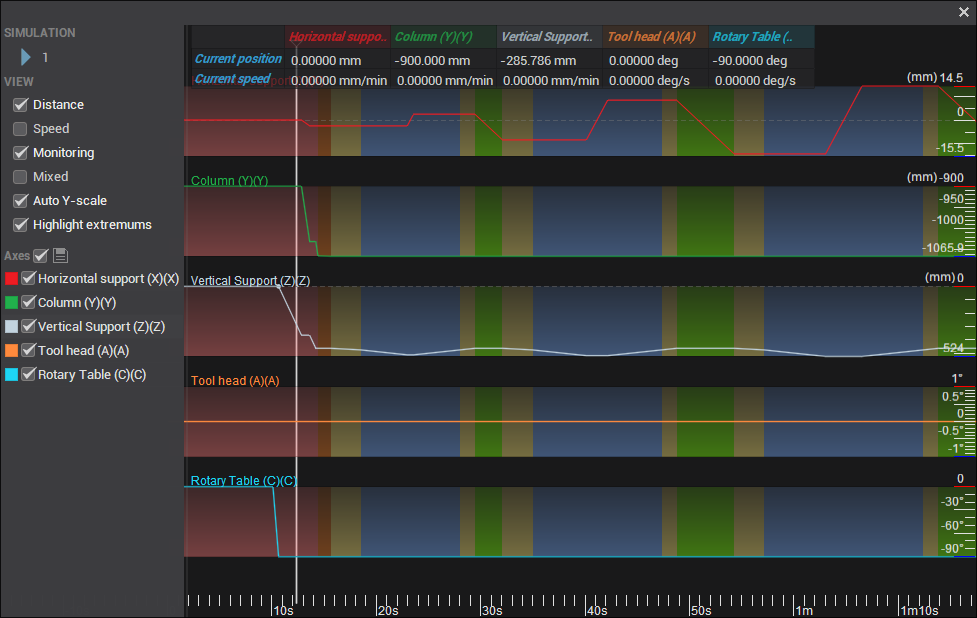

• 모니터링: 활성화하면 창 상단에 각 기계 축의 실시간 데이터를 표시하는 표가 나타납니다. 첫 번째 행은 각 축의 현재 위치를 도(deg) 단위로 표시하고, 두 번째 행은 각 축의 현재 속도를 도/초(deg/s) 단위로 표시합니다. 이 피처는 작업 중 실시간 추적 및 분석에 유용합니다.

• 17:24:01.667000혼합: 활성화하면 모든 축의 데이터가 단일 그래프에 표시되어 종합적인 모니터링과 비교가 가능합니다. 이 옵션은 정보를 통합하여 시각화를 단순화하고, 통합된 뷰에서 축 이동 간의 관계를 쉽게 관찰할 수 있게 합니다.

• 자동 Y 배율Y축 자동 스케일: 보기 편의를 위해 각 축 그래프의 수직 크기를 동일한 높이로 늘립니다. 활성화하면 축의 최대값과 최소값을 기준으로 수직 스케일이 자동 조정됩니다. 포인터가 그래픽 영역에 있을 때 마우스 휠을 회전하여 수평 스케일을 변경할 수 있습니다.

• 극값 강조: 축의 이동 방향이 반전되는 점을 표시합니다.

• Axes축: 개별 축의 표시 여부를 비활성화하고 색상 사각형을 클릭하여 색상을 지정할 수 있습니다.

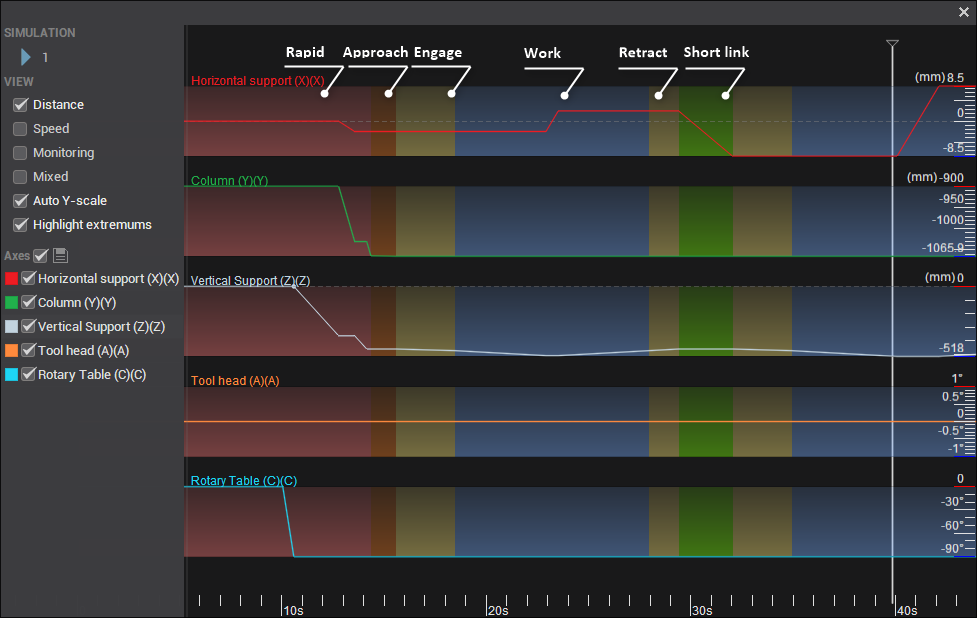

그래프 아래의 배경색은 사용 중인 이송 유형(가공, 급속 이송, 접근, 복귀 등)을 나타냅니다.
