사용자 정의 프로빙 사이클(템플릿) 생성

향후 사용을 위해 개별 속성을 가진 사용자 정의 프로빙 사이클을 생성할 수 있습니다. 새 프로빙 사이클은 <scpbl> 확장자를 가진 별도의 파일인 라이브러리로 통합할 수 있습니다. 이 라이브러리는 다른 사용자와 공유할 수 있습니다.libraryscpbl

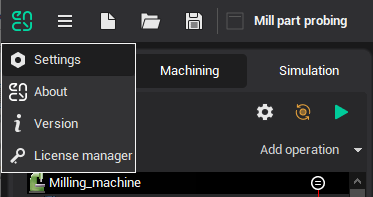

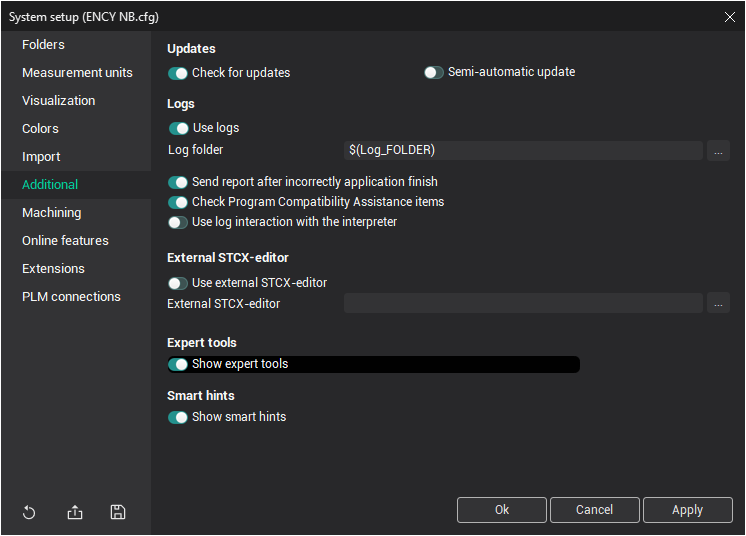

먼저 전문가 규칙을 활성화해야 합니다. 이를 위해 <설정>를 엽니다. 그런 다음 <추가> 탭으로 전환하고 표시되는 옵션에서 <전문가 도구 표시>를 활성화한 후 <확인>을 클릭합니다. 이후 빈 사이클을 사용할 수 있습니다.설정추가전문가 도구 표시확인

images/download/attachments/142656941/image2024-7-18_16-43-29.png

images/download/attachments/142656941/image2024-7-18_16-44-7.png

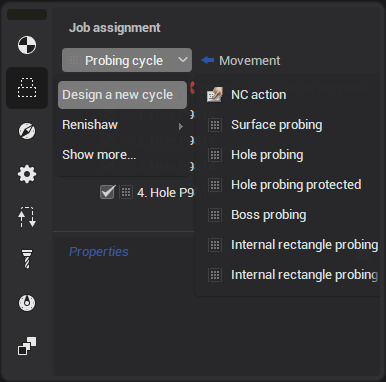

빈 사이클 중 하나를 추가할 수 있습니다. 선택한 사이클의 <작업 영역> 탭에서 <프로빙 cycles>를 클릭합니다. <새 사이클 생성> 하위 메뉴에서 사용 가능한 사이클 목록을 확인할 수 있습니다. 15개의 사이클과 1개의 추가 요소 <NC action>이 있습니다. 이 사이클에 대한 자세한 정보는 여기를 참조하십시오.프로빙 cycles in < 작업 영역 > 탭 of selected cycle. 새 사이클 생성NC actionhere

images/download/attachments/142656941/image2024-7-18_16-45-43.png

필요한 사이클을 추가한 후 기하학적 파라미터를 설정할 필요는 없습니다. 이 파라미터는 향후 이 사이클을 사용할 때 설정하면 됩니다. 중요한 것은 이 사이클을 기반으로 생성되는 템플릿에 저장될 속성을 지정하는 것입니다. fter adding the required cycle using this cycle

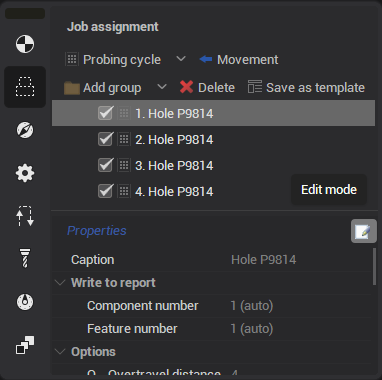

속성을 추가하려면 연필 아이콘이 있는 <편집> 버튼을 클릭합니다. 그러면 <SubCode for postprocessor> 필드와 더하기 아이콘이 있는 <사용자 정의 속성 추가> 버튼이 나타납니다. <SubCode for postprocessor> 필드는 고유한 사이클 코드입니다. 포스트프로세서에서 사이클을 고유하게 식별하고 파라미터를 파싱하는 데 사용됩니다. 포스트프로세서 문서 "프로빙 주기 <WProbing>"도 참조하십시오.편집SubCode for postprocessor사용자 정의 속성 추가 < SubCode for postprocessor > field is t

images/download/attachments/142656941/image2024-7-18_16-46-46.png

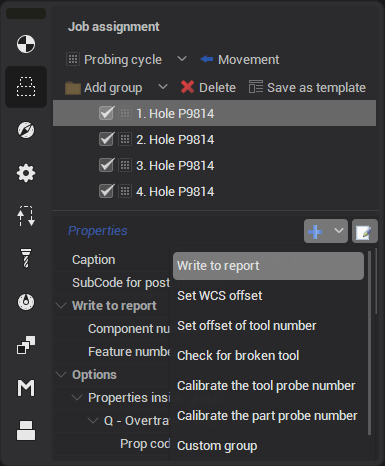

<사용자 정의 속성 추가>를 클릭하여 드롭다운 목록에서 속성을 추가합니다. 목록에는 고유한 파라미터를 가진 8개의 속성이 있습니다: < 사용자 정의 속성 추가 >

  • <Write to report> - 측정값을 보고서 라인에 입력합니다. <Component number>와 <형상 number> 두 가지 파라미터가 있습니다. 이 파라미터는 자동 증가하지만 수동으로 값을 입력할 수도 있습니다.Write to reportComponent number형상 number

  • <Set 작업 좌표계 오프셋> - 공작물 좌표계를 영점으로 설정합니다. 다양한 방법으로 설정할 수 있습니다(전체 좌표계를 전역으로 이동, G54-G59 중 하나를 이동, 파라미터를 통한 이동 또는 로컬 좌표계를 통한 이동). <Global (all G54-G59)>, <One 작업 좌표계 (one of G54-G59)>, <Parametrical 오프셋 (G10 L2 P1 XYZ)>, <로컬 좌표계 오프셋 (G52 XYZ)> 네 가지 옵션 중 하나를 선택할 수 있습니다. <좌표계 number> 파라미터는 <One 작업 좌표계 (one of G54-G59)>와 <Parametrical 오프셋 (G10 L2 P1 XYZ)>에서 사용할 수 있으며, 여기서 필요한 좌표계를 지정할 수 있습니다.Set 작업 좌표계 오프셋Global (all G54-G59)One 작업 좌표계 (one of G54-G59 )Parametrical 오프셋 (G10 L2 P1 XYZ)로컬 좌표계 오프셋 (G52 XYZ)좌표계 number < One 작업 좌표계 (one of G54-G59 ) > and < Parametrical 오프셋 (G10 L2 P1 XYZ) >

  • <Set 오프셋 of 공구 number> - 공구 영점을 설정합니다. 오프셋을 기록할 공구 번호와 보정기 번호가 필요합니다.Set 오프셋 of 공구 number

  • <Check for broken 공구> - 공구 치수가 기준값에서 벗어나는지 확인하고 한계를 초과하면 오류를 생성합니다. 비교를 위한 치수를 가져올 공구 번호와 보정기 번호도 필요합니다.Check for broken 공구

  • <Calibrate the 공구 probe number> - 공구 프로브를 교정합니다. 프로브 번호와 보정기 번호가 필요합니다.Calibrate the 공구 probe number the 공구 probe

  • <Calibrate the 파트 probe number> - 파트 프로브를 교정합니다. 프로브 번호와 보정기 번호가 필요합니다.Calibrate the 파트 probe number c alibrate the 파트 probe . 귀하 need the number of the probe and its corrector;

  • <사용자 정의 그룹> - 사용자 정의 속성을 그룹화하는 요소를 생성합니다.사용자 정의 그룹

  • <사용자 정의 property> - 추가 파라미터를 더하기 위한 사용자 정의 속성입니다. <Prop code for postprocessor>, <속성 type>(double, integer, Boolean, string) 및 <값>를 설정할 수 있습니다.사용자 정의 propertyProp code for postprocessor속성 type값

images/download/attachments/142656941/image2024-7-18_16-47-53.png

CLData의 파라미터 접근 코드는 포스트프로세서 문서 "프로빙 주기 <WProbing> - 추가 파라미터"에 설명되어 있습니다. in postprocessor documentation "프로빙 주기 <WProbing> - 추가 파라미터"

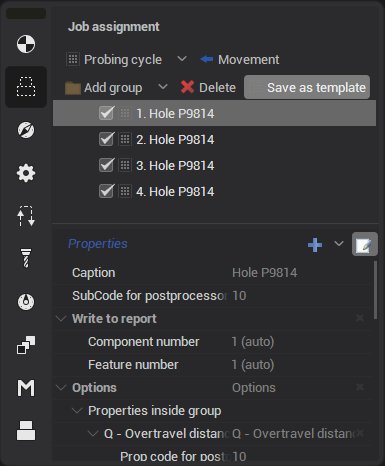

А fter you have prepared the cycle 템플릿, you need to add it to the library. Click on <템플릿으로 저장>.

images/download/attachments/142656941/image2024-7-18_16-48-25.png

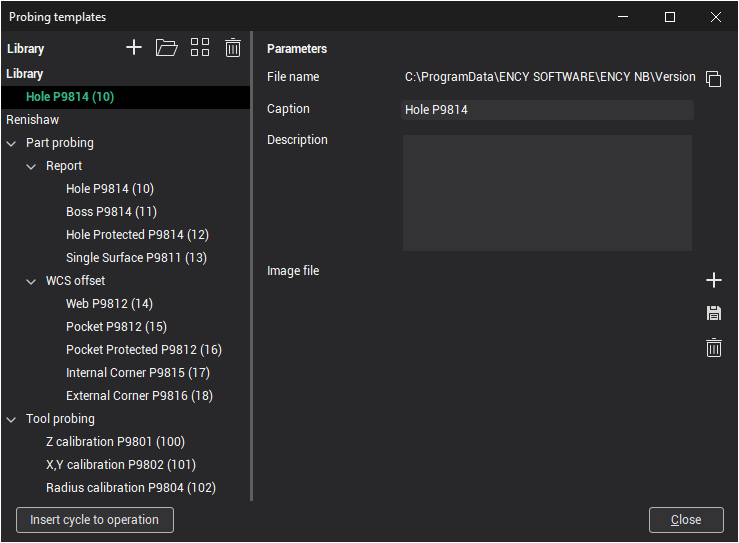

<프로빙 템플릿> 창이 열립니다. 이 창에 새 템플릿이 추가됩니다. 이전에 사용자 정의 라이브러리가 생성된 경우 해당 라이브러리에 템플릿이 위치하며, 그렇지 않으면 새 라이브러리가 생성됩니다. 이 창의 변경 사항은 창을 닫을 때 저장됩니다. <프로빙 템플릿> 창 사용에 대한 자세한 정보는 여기를 참조하십시오.프로빙 템플릿 The < 프로빙 템플릿 > here

images/download/attachments/142656941/image2024-7-18_16-48-58.png
