적용 분야:

이 기능을 사용하면 소재를 빠르게 생성하거나 모델을 단순화(구멍, 포켓 등 제거)하여 가공을 간소화할 수 있습니다. 다른 CAD 시스템의 외부 파일에서도 사용할 수 있습니다. It works with external files from other CAD systems.

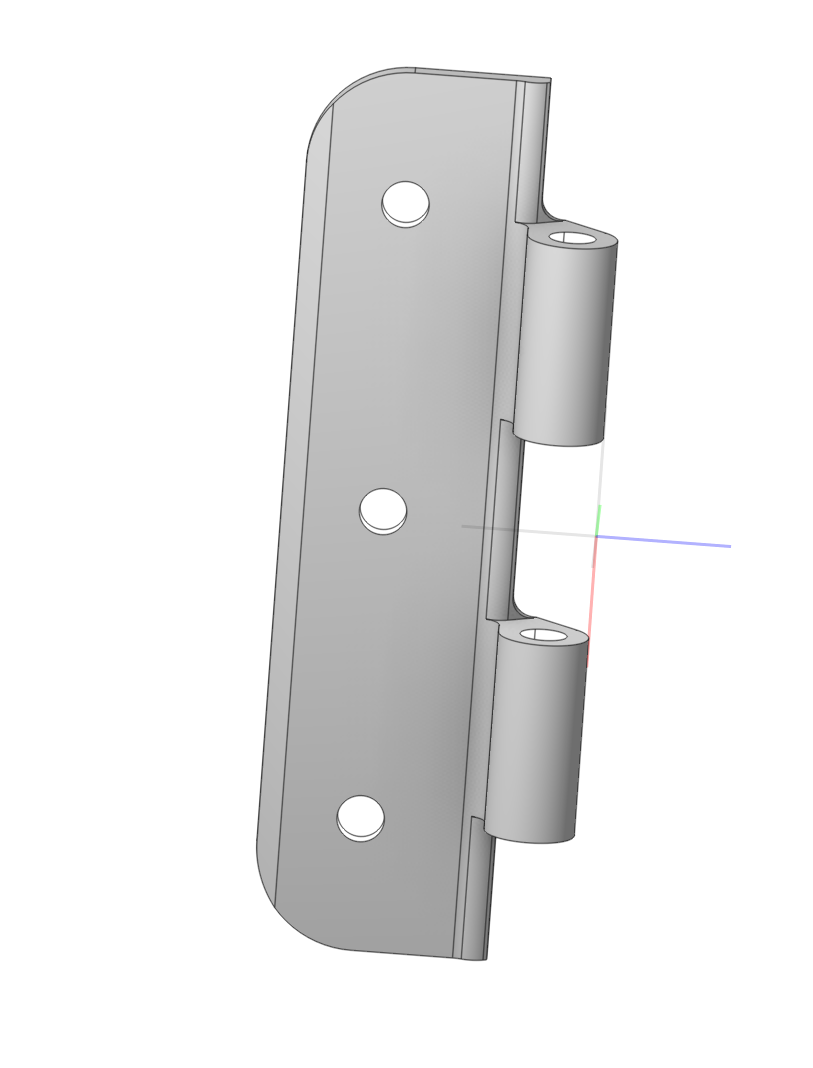

3D 파트 모델에서 소재를 생성하는 과정:

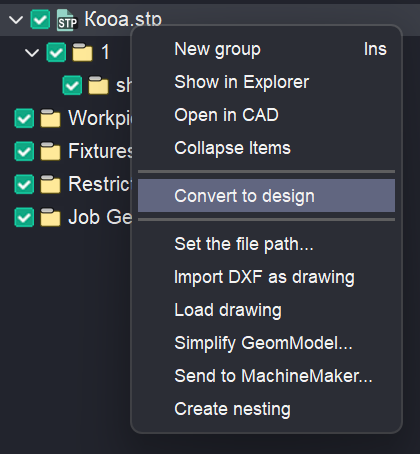

1. 3D 모델을 CAM 시스템 형식으로 변환합니다. 모델 트리에서 모델을 마우스 오른쪽 버튼으로 클릭하고 설계로 변환을 선택합니다.

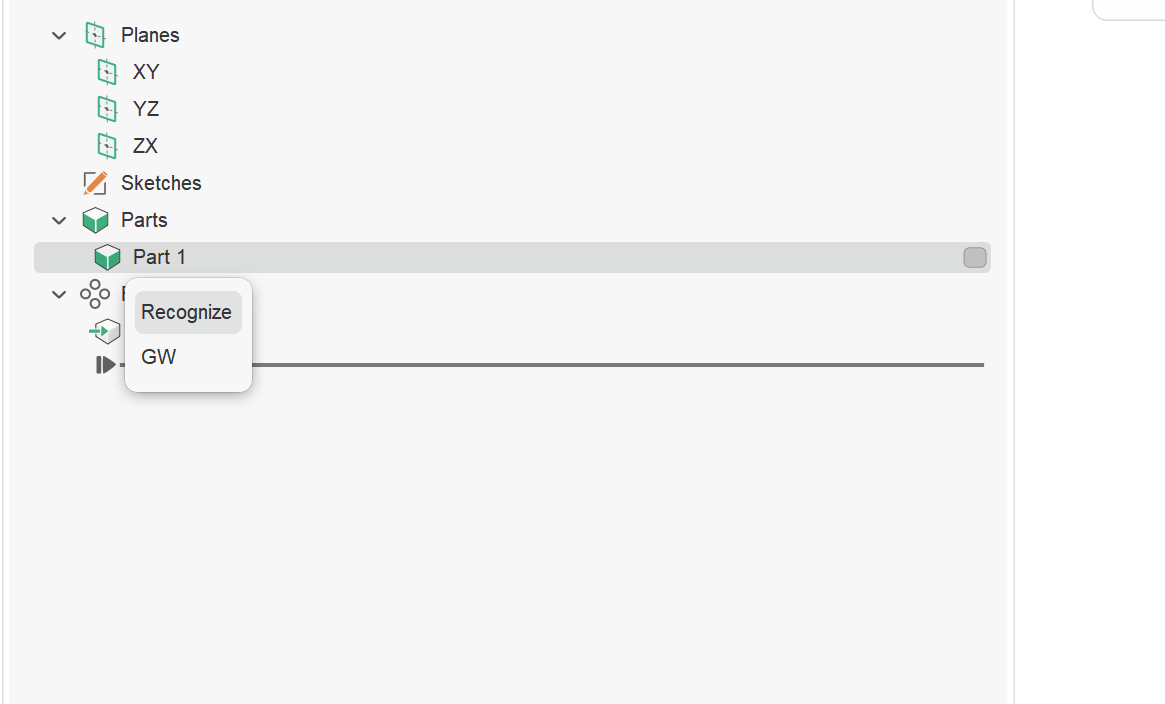

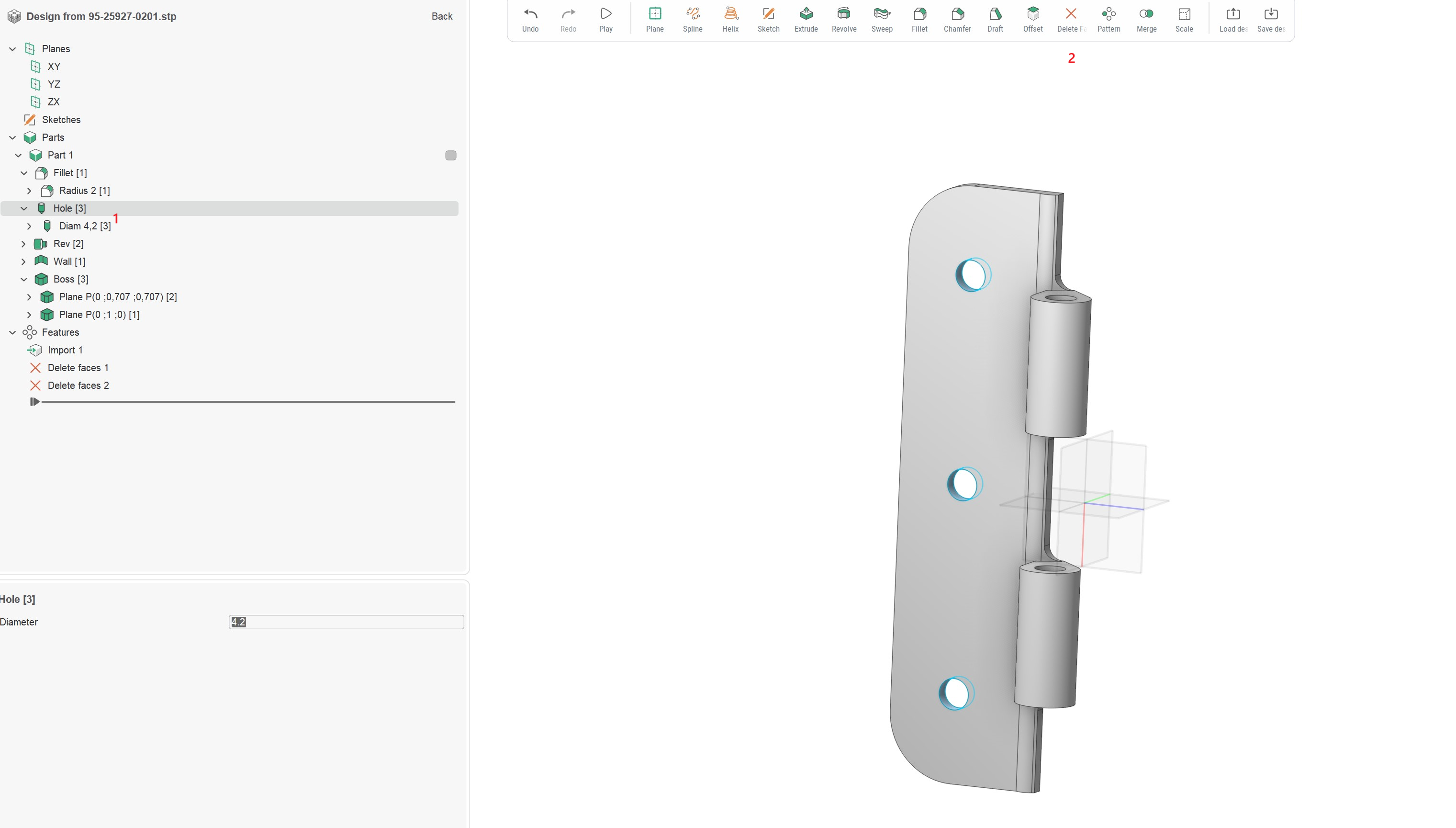

2. 모델이 설계 모드에서 열리면, 구성 트리에서 모델을 마우스 오른쪽 버튼으로 클릭하고 인식을 선택합니다.디자인인식

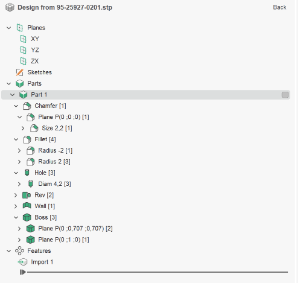

3. 이후 구멍, 포켓 등의 일반적인 피처가 구성 트리에 강조 표시됩니다.

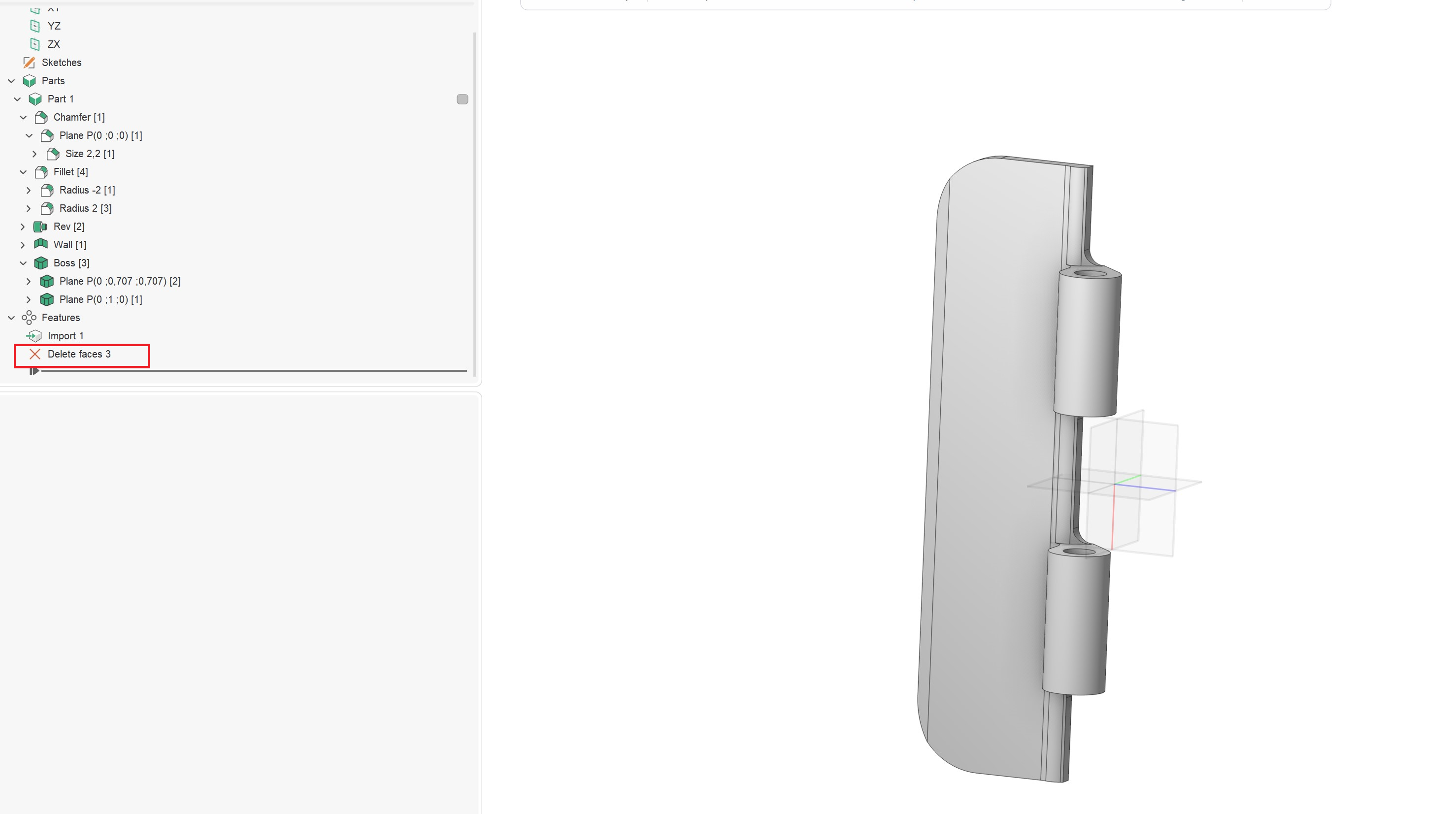

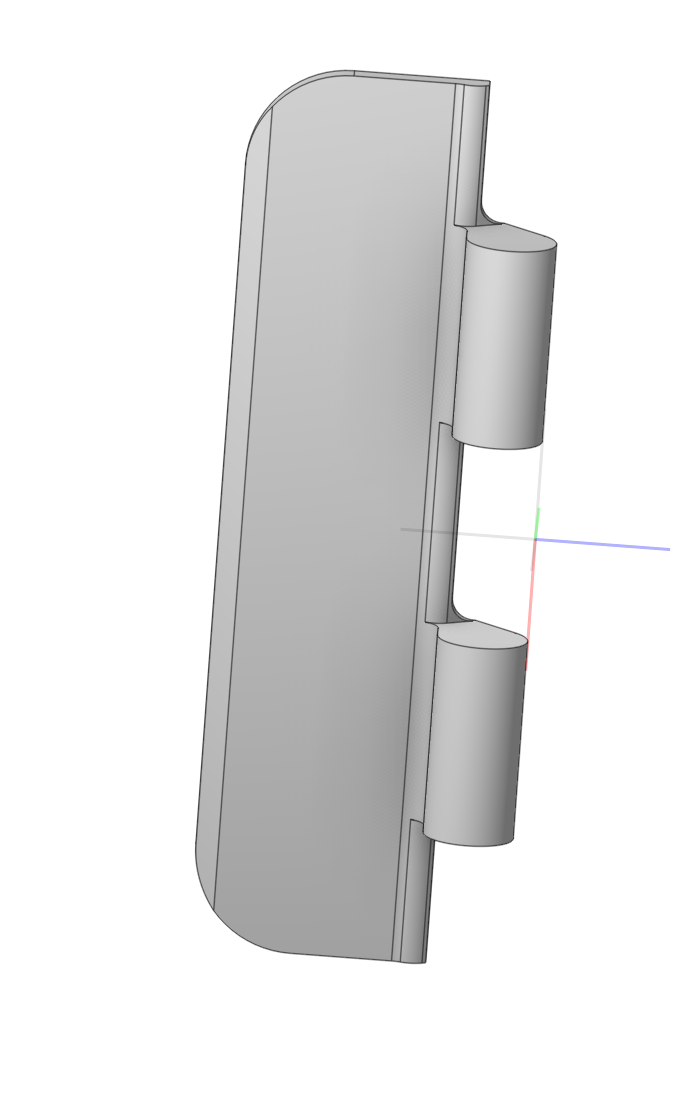

4. 삭제 또는 오프셋 공구를 사용하여 기준에 맞는 소재를 생성할 수 있습니다.

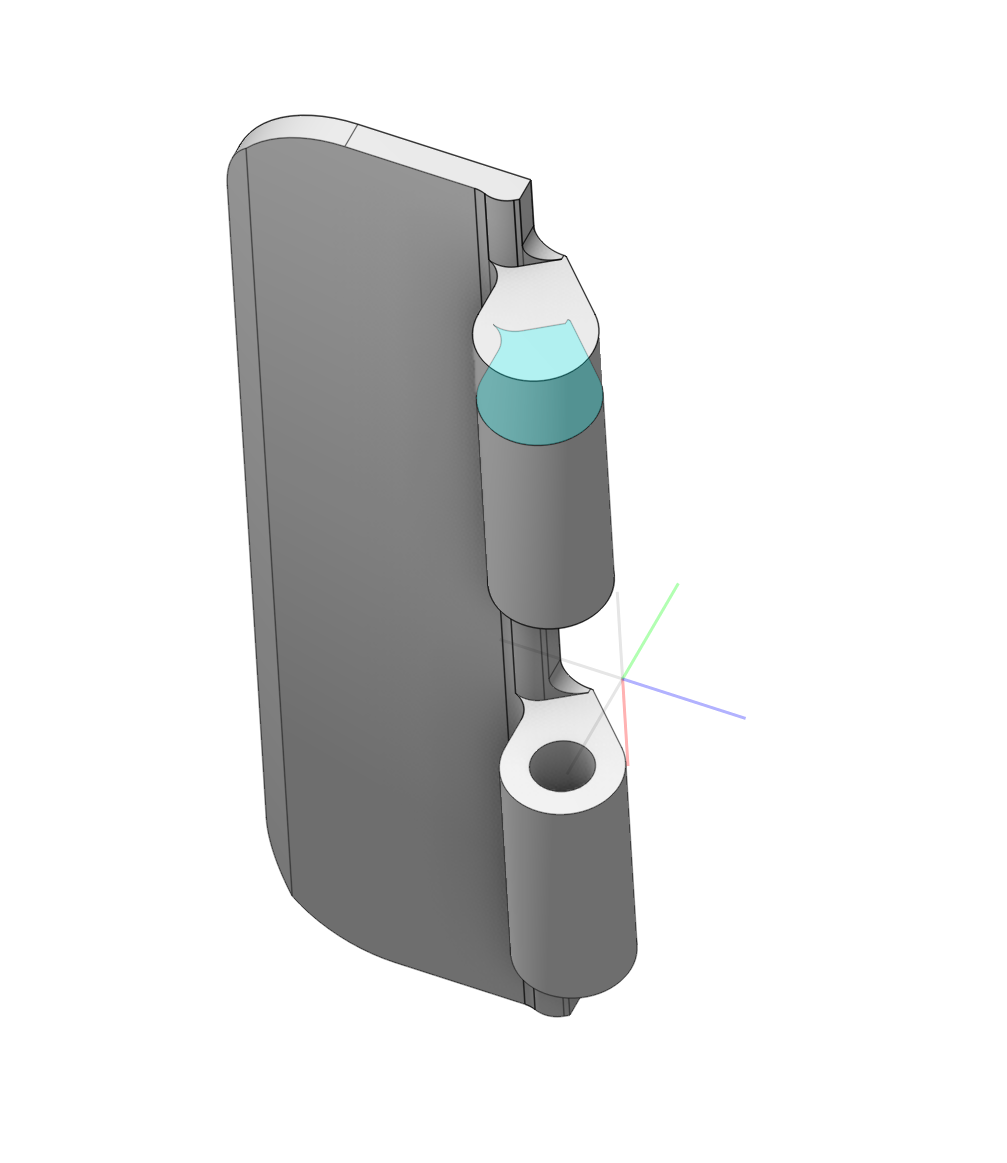

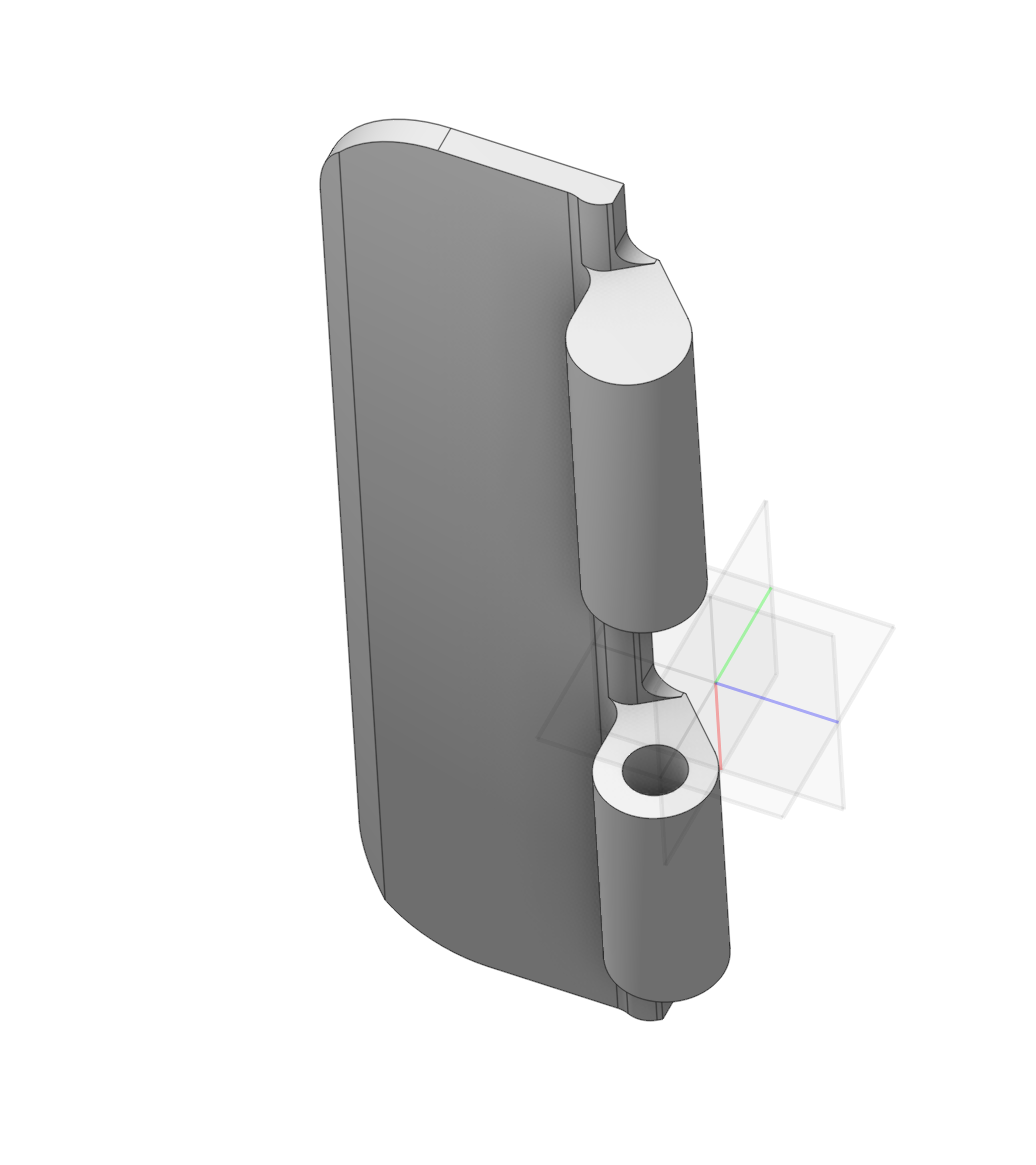

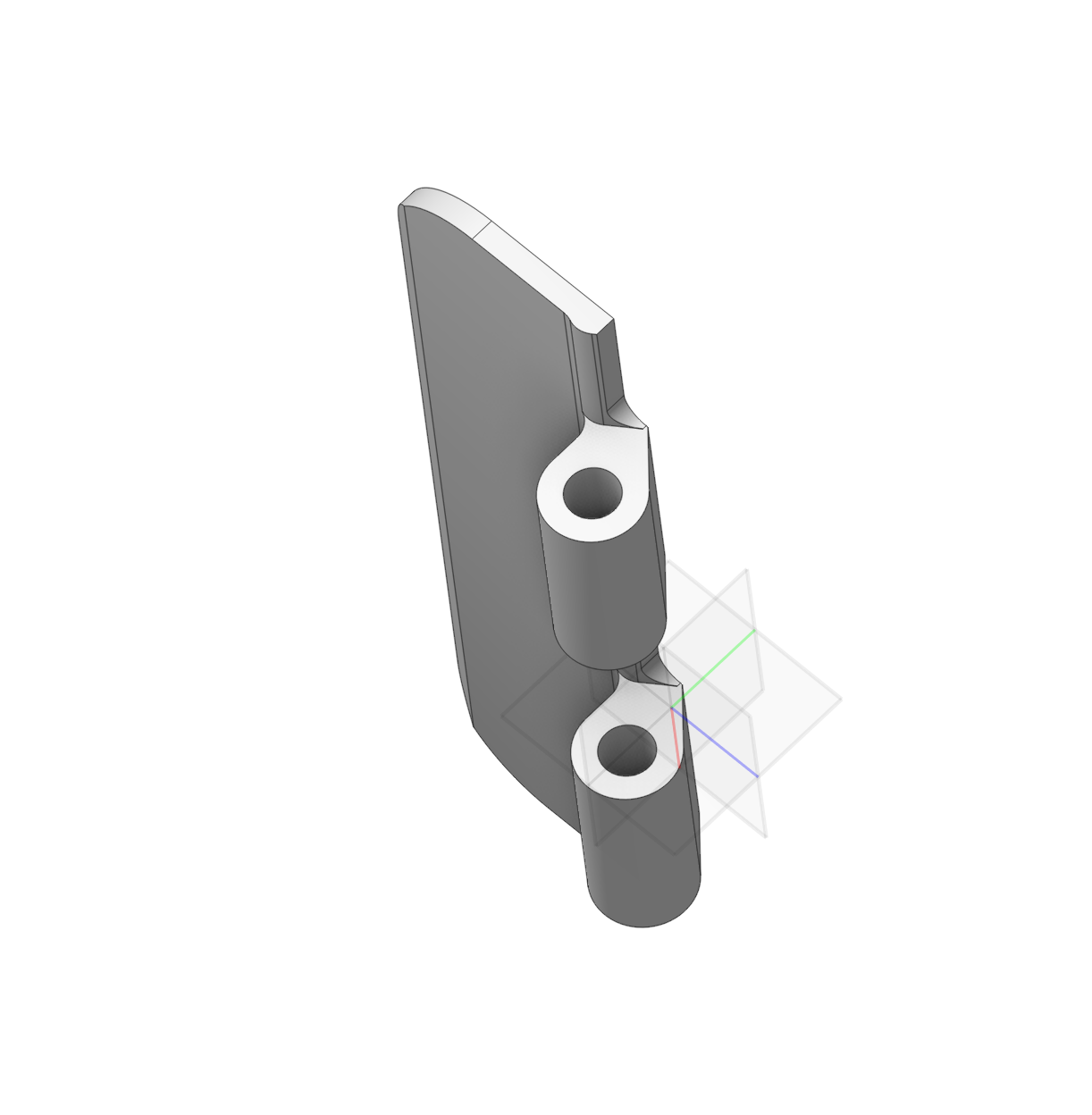

개별 곡면을 선택하여 단순화할 수도 있습니다. 곡면 제거 기능을 사용하십시오.remove 곡면

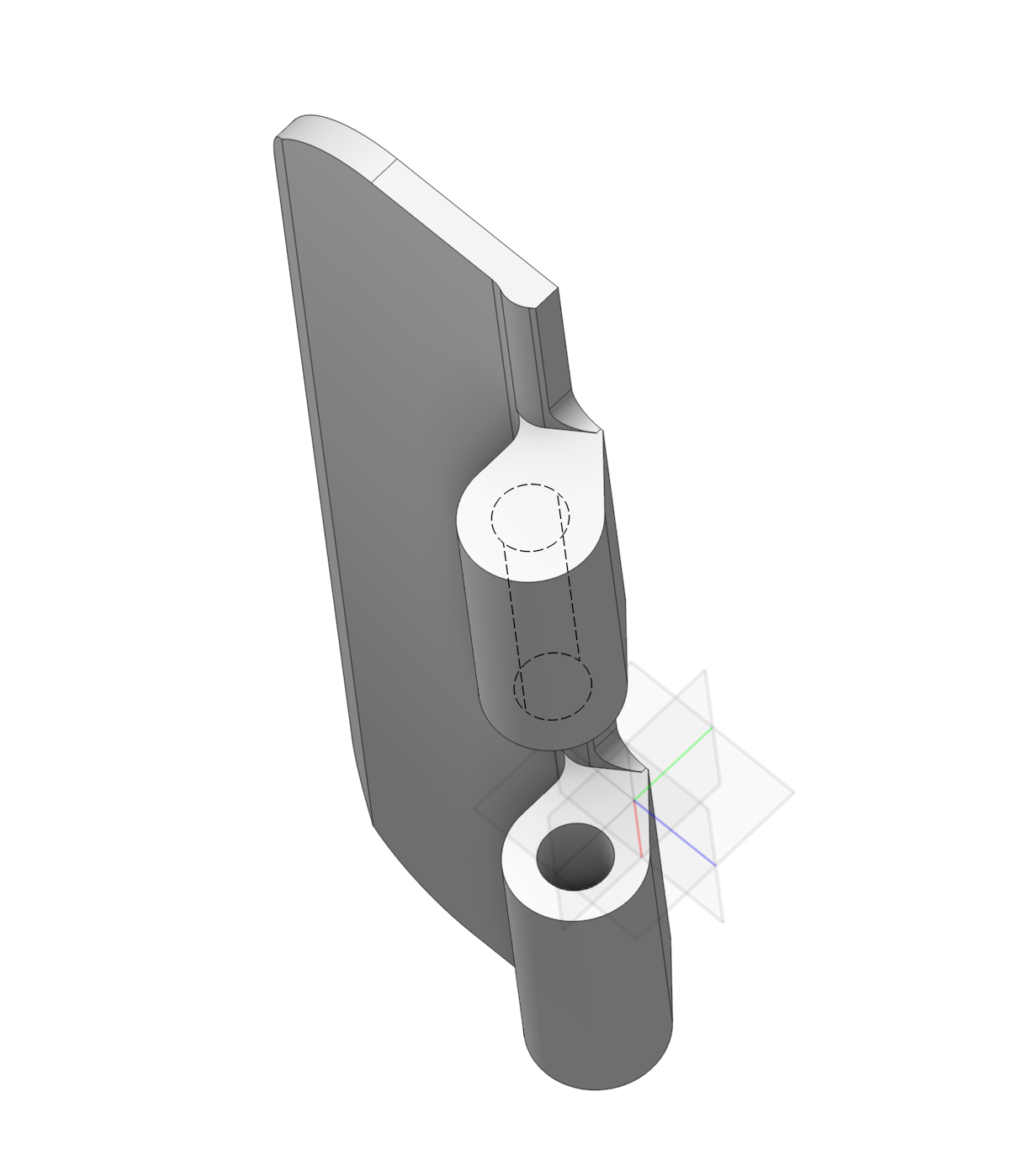

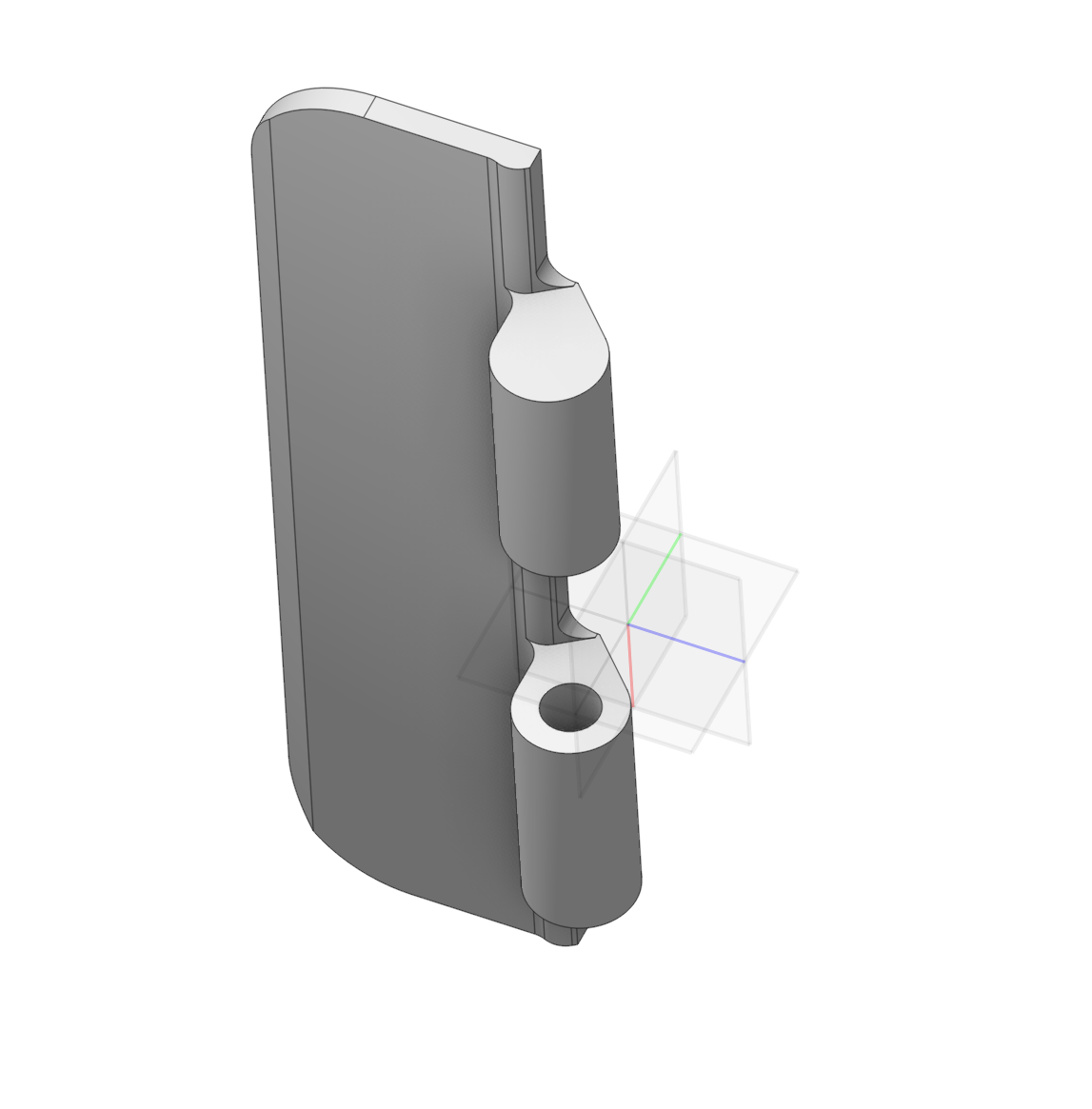

곡면을 오프셋해야 하는 경우, 오프셋 기능을 사용하십시오.
