프로젝트 공구 목록
프로젝트 공구 목록은 버전 12.0.1부터 추가된 새로운 기능으로, 시스템에서 가공 공구를 다루는 작업을 크게 편리하게 해줍니다. 이 기능을 통해 다음이 가능합니다.프로젝트 공구 list
quickly identify and correct errors공구 파라미터 입력 시 오류를 신속하게 식별하고 수정할 수 있습니다.
quickly select모든 파라미터를 다시 입력하는 대신, 이전에 설정된 올바른 공구를 빠르게 선택할 수 있습니다.
easy to 복사 a 공구한 작업에서 다른 작업으로 공구를 쉽게 복사할 수 있습니다.
store information about feed and speed이송 속도 및 절삭 속도 정보를 공구와 함께 저장하고, 작업에 쉽게 적용할 수 있습니다.
save the set of tools프로젝트에서 사용된 공구 세트를 공작 기계에서의 장착 위치 정보(예: 터렛의 어느 위치에 어떤 블록으로 고정되어 있는지)와 함께 디스크의 별도 파일로 저장하여 다른 프로젝트에서 사용할 수 있습니다.
transfer 공작 기계 settings공작 기계 설정을 한 프로젝트에서 다른 프로젝트로 이전할 수 있습니다(터렛의 블록 배치, 접근/복귀 규칙, 공구 교환 점, 이산값 등).
공구 목록은 일종의 가상 공구 매거진(정확히는 매거진이 여러 개인 경우 모든 매거진의 공구 목록)입니다. 이 목록은 프로젝트 내부에 저장됩니다. 다음 정보가 저장됩니다.
공작 기계의 현재 상태 스냅샷(공작 기계의 전체 속성 세트, 스킴 위에 중첩된 데이터).
공구 목록.
목록의 각 공구에 대해 다음 데이터가 저장됩니다.
ID - 목록 내 공구의 고유 식별자입니다. 이를 통해 두 공구(예: 서로 다른 두 작업의 공구)가 동일한 ID를 가진 경우 실제로 같은 공구의 두 복사본임을 판별할 수 있습니다. 문자열일 수 있습니다(반드시 숫자일 필요는 없음). 목록에 동일한 ID를 가진 두 공구가 존재할 수 없습니다.
공구 번호 - G코드에 출력되는 정수로, 실제 공작 기계에서 공구가 매거진의 어느 위치에 장착되어 있는지를 결정합니다.
매거진 번호 - 실제 공작 기계의 매거진을 식별하는 정수입니다.
커넥터 ID - CAM 시스템 내 공작 기계 스킴에서 공구의 부착 점입니다.
공구 overhang공구 돌출량 - 공작 기계 부착 점(커넥터)에서 가공 점까지의 공구 치수입니다.
Corrector numbers보정기 번호 - 실제 공구의 치수(돌출량)가 저장되는 실제 공작 기계의 보정기 테이블 레코드를 정의합니다.
공구의 이름.name
공구 유형 - 커터, 보링 가공, 엔드밀, 드릴, 탭 등.
Geometrical parameters기하학적 파라미터 - 직경, 길이, 팁 반경 등. 파라미터 세트는 공구 유형에 따라 다릅니다.
공구 adapter공구 어댑터 파라미터.
가공 conditions가공 조건: 작업 이송 속도, 스핀들 속도, 활성화된 냉각 파이프라인 번호.
공구 목록은 프로젝트 작업 중 가공 작업에 의해 자동으로 채워집니다. 공구 추가 알고리즘은 다음과 같습니다. 새 작업을 생성하거나 기존 작업의 공구 파라미터를 변경할 때, 시스템은 동일한 ID를 가진 공구가 목록에 있는지 확인합니다. 해당 공구가 없으면 시스템은 작업 공구의 복사본을 목록에 추가합니다. 이때 시스템은 이 공구가 "새" 공구임을 기억합니다. 즉, 아직 하드 디스크의 목록에 저장되지 않고 메모리에만 존재합니다. 이후 이러한 "새" 공구(아직 디스크에 저장되지 않은)를 사용하는 모든 작업을 삭제하면, 해당 공구는 목록에서 자동으로 제거됩니다. 공구 목록을 저장하면 공구가 "새" 상태에서 "저장됨" 상태로 전환됩니다. 저장된 공구는 자동으로 삭제되거나 업데이트되지 않습니다. 공구 선택 창의 해당 버튼을 통해 사용자가 수동으로만 목록에서 삭제할 수 있습니다.too list is automatically filled by the technological 작업newsaved

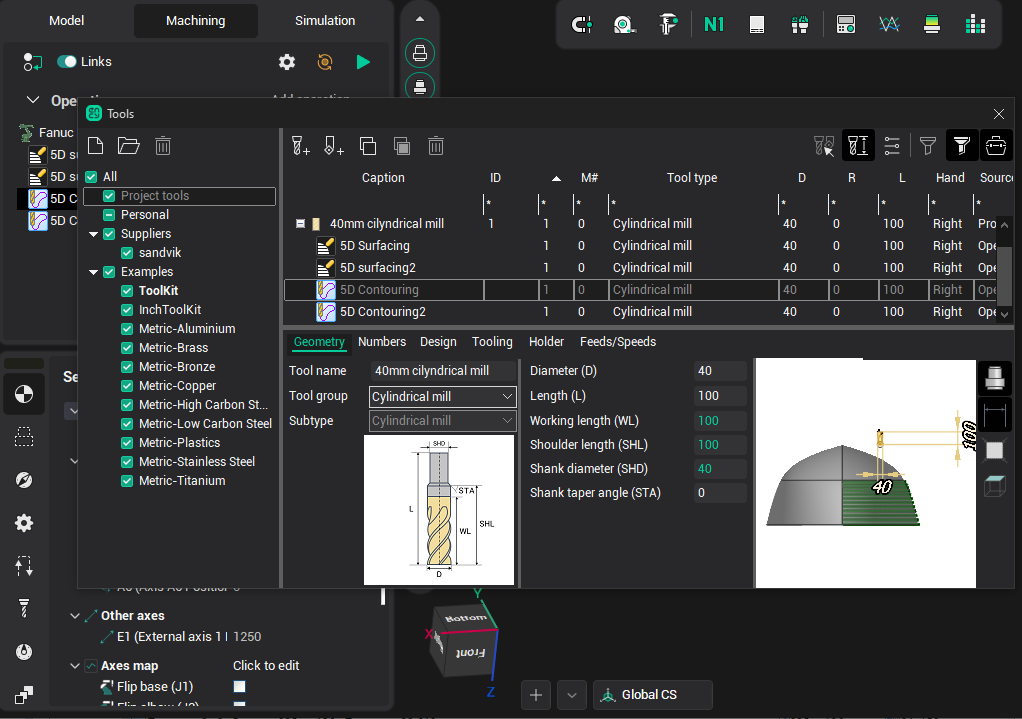

공구 버튼은 상단 도구 모음에 위치하며 기술 모드에서 표시됩니다. 이 버튼을 클릭하면 공구 창이 열립니다. 버튼에는 추가 기능이 포함된 드롭다운 메뉴가 있습니다.공구 button공구 window
저장 공구 list as...다른 이름으로 공구 목록 저장... - 공구 목록을 하드 드라이브의 파일로 저장합니다. 파일 이름을 요청하는 표준 파일 저장 대화 상자가 열립니다. 공구 목록은 확장자 *.tom의 XML 텍스트 파일로 저장됩니다. 시스템 설정에는 *.tom 파일 이름과 현재 공작 기계 이름이 저장됩니다. 새 프로젝트를 생성하거나 공작 기계를 변경할 때, 현재 공작 기계에 대한 *.tom 파일 이름이 시스템 설정에 있으면 해당 파일의 공구 목록이 자동으로 로드됩니다.
불러오기 existing 공구 list...기존 공구 목록 불러오기... - 파일에서 공구 목록을 불러옵니다. 표준 파일 선택 대화 상자가 열립니다. 불러온 *.tom 파일 이름은 시스템 설정에 저장됩니다. 또한 공구 라이브러리 파일(*.csv 또는 *.db + *.properties 형식)에서 공구를 불러와 현재 목록에 추가할 수 있습니다. 공구 라이브러리에는 공구가 공작 기계의 어떤 공구 커넥터에 부착되어 있는지에 대한 정보가 없으므로, 공구 목록으로 가져올 때 이 정보가 올바르게 채워지지 않을 수 있습니다.
프로젝트에서 사용하지 않는 모든 공구 삭제 - 공구 목록을 정리하고, 사용하지 않는 모든 공구를 삭제하며, 이전에 파일로 저장된 경우 파일과의 링크를 끊습니다. 현재 공작 기계에 대해 기억된 파일 이름이 시스템 설정에서 삭제됩니다. 새 빈 공구 목록은 위에서 설명한 알고리즘에 따라 현재 프로젝트의 작업 목록을 기반으로 자동으로 채워집니다.
기존 공구 목록 기능을 사용하면 공구를 한 곳에 저장할 수 있을 뿐만 아니라, 프로젝트 작업 내 공구 파라미터 제어 메커니즘도 구현됩니다. 이것이 어떻게 구현되는지 살펴보겠습니다.mechanism for controlling the parameters of tools
프로젝트에는 각 공구의 여러 복사본이 포함됩니다 - 각 작업에 하나씩, 그리고 전역 공구 목록에 하나. 두 공구가 서로 다른 공구가 아닌 서로의 복사본임을 나타내는 것은 공통 공구 ID입니다. 이 모든 복사본은 서로 다를 수 있습니다. 서로 다른 공구 복사본 간의 차이 제어는 기술 탭의 작업 트리와 별도의 공구 목록 창에서 수행됩니다.common 공구 ID

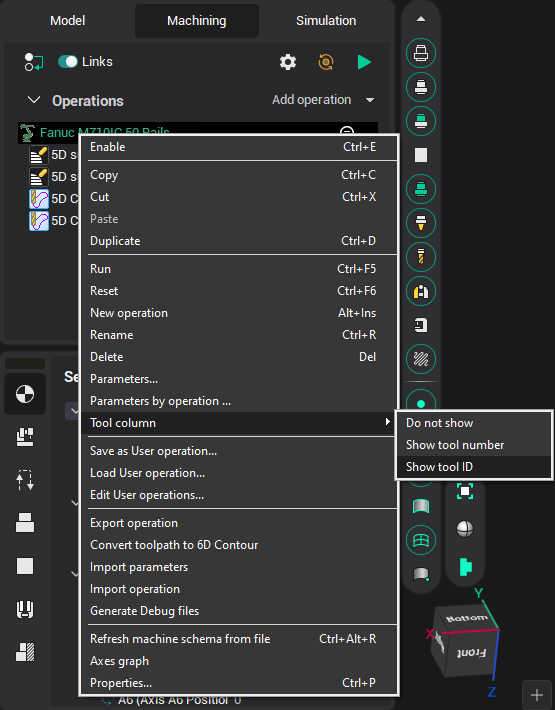

작업 트리에 별도의 공구 열을 표시할 수 있습니다. 공구 열의 표시 여부는 작업 트리의 컨텍스트 메뉴에서 설정합니다. 이 열에는 프로젝트의 각 작업에 대해 공구 식별자와 이름이 표시됩니다. 표시되는 식별자는 공구 ID 또는 공구 번호일 수 있습니다.공구 column
공구 간의 차이는 다른 색상과 글꼴을 사용하여 표시됩니다.differencedifferent colors and fonts
공구 이름의 색상은 작업 공구와 전역 공구 목록의 동일 공구 간 차이를 나타냅니다:color of the 공구 nameglobal 공구 list
gray회색 - 작업 공구가 목록의 공구와 다르지 않음.
black검정 - 작업 공구가 목록의 공구와 다름.
글꼴 thickness글꼴 굵기는 현재 프로젝트의 다른 작업에 있는 동일 공구와의 차이를 나타냅니다:작업
법선 font보통 글꼴 - 이 작업의 공구가 다른 작업의 공구와 다르지 않음.
bold굵게 - 이 작업의 공구가 다른 작업의 공구와 다름.
작업 트리 열의 공구 식별자 색상은 프로젝트 내 공구 번호의 정확성을 표시합니다:공구 identifier colorcorrectness of 공구 numbers
red빨강 - 공구 번호가 잘못됨, 프로젝트에 여러 다른 공구가 동일한 공구 번호, 매거진 번호 및 보정기 번호를 가지고 있음.several different toolssame 공구 number
gray회색 - 공구 번호가 올바름, 즉 이 공구 번호, 매거진 번호 및 보정기 번호 조합이 동일한 공구의 복사본에만 사용됨.
열에서 공구 식별자의 점선 밑줄은 가공 조건(이송 속도 및 절삭 속도)의 차이를 나타냅니다:dashed underscore identifierdifferences in 가공 conditions
without underscore밑줄 없음 - 이 작업의 가공 조건이 전역 공구 목록의 공구에 지정된 조건과 다르지 않음.no differentin the global list of tools
with underscore밑줄 있음 - 이 작업의 가공 조건이 전역 공구 목록의 동일 공구에 지정된 조건과 다름.differin the global list
따라서 회색의 보통 글꼴 공구는 완전히 "올바른" 것(어떤 복사본과도 다르지 않음)이고, 가장 검고 굵은 공구는 대부분 가장 "잘못된" 것(모든 다른 복사본과 다름)일 가능성이 높습니다.
위에 표시된 공구 상태의 예를 살펴보겠습니다.example
상단 평면 상면 작업 공구 - T#2: 81mm 원통형 밀. 직경(D = 81)이 목록의 공구 2 직경(D = 80)과 다르기 때문에 검정으로 표시됩니다. 또한 전면, 우측면, 후면 및 좌측면 작업의 T#2 공구(직경 80)와 다르기 때문에 굵게 표시됩니다. T#2 : 81mm 플랫 엔드밀
전면 side전면, 우측면, 후면 및 좌측면 작업 공구 - T#2: 80mm 원통형 밀. 목록의 공구와 다르지 않으므로 회색으로 표시되지만, 첫 번째 "상면" 작업의 T#2 공구와 다르기 때문에 굵게 표시됩니다.오른쪽 side후면 side왼쪽 side T#2: 80mm 플랫 엔드밀
전면 holes전면 구멍 작업 공구 - T#3: 20mm 드릴. 다른 복사본과 다르지 않으므로 회색 가는 글꼴로 표시됩니다. 그러나 T#3 공구 식별자는 빨간색으로 표시되는데, 프로젝트에 동일한 번호 3을 가진 "모서리 정삭" 작업의 "6mm 구형 밀" 공구가 있기 때문입니다. T#3: 20mm 드릴
상단 holes상면 구멍 작업 공구 T#4: 20mm 원통형 밀. 파라미터가 다른 복사본과 다르지 않으므로 회색 가는 글꼴로 표시됩니다. T#4: 20mm 플랫 엔드밀
5D 윤곽 가공 작업 공구 T#4: 20mm 원통형 밀. 기하학적 파라미터가 다른 복사본과 다르지 않으므로 회색 가는 글꼴로 표시되지만, 작업의 공구 이송 속도가 공구 목록에 기록된 이송 속도와 다르기 때문에 T#4 식별자가 점선 밑줄로 표시됩니다. T#4: 20мм Цилиндрическая фреза
Corners cleanup모서리 정삭 작업 공구 - T#3: 6mm 구형 밀. 다른 복사본과 다르지 않으므로 가는 회색 글꼴로 표시됩니다. 공구 식별자는 빨간색인데, 동일한 공구 번호 3을 가진 "T#3 20mm 드릴" 공구가 있기 때문입니다. T#3: 6mm spherical 밀링
공구 복사본 간의 차이를 발견한 후에는 이 복사본을 동기화하는 작업이 발생합니다. 이 작업은 차이가 있는 경우 작업 속성 인스펙터의 제목 표시줄에 공구 및 이송/속도 탭에 나타나는 특수 버튼을 사용하여 쉽게 해결할 수 있습니다. 또한 이 버튼은 각 탭에서 독립적으로 작동합니다. 공구 탭의 버튼은 공구 자체의 파라미터만 동기화하며 가공 조건을 변경하지 않습니다. 이송/속도 탭의 버튼은 가공 조건만 동기화하며 공구 자체의 파라미터를 변경하지 않습니다. task of synchronizing these copiesspecial buttons in the title bar of the 작업 properties inspector
변경 사항 초기화 버튼을 사용하면 전역 공구 목록에 있는 공구의 파라미터를 작업 내 공구로 복사할 수 있습니다.변경사항 취소

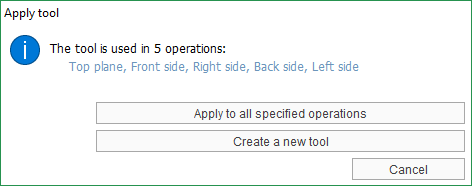

변경 사항 적용 버튼을 사용하면 작업 공구의 파라미터를 전역 목록의 공구로 복사할 수 있습니다. 이 공구를 사용하는 여러 작업이 있고 이러한 작업의 공구 파라미터가 서로 다른 경우 추가 대화 상자가 표시됩니다.변경사항 적용
지정된 모든 작업에 적용 버튼은 현재 작업의 공구 파라미터를 목록의 공구로 복사하고, 동일한 공구를 사용하는 모든 작업에도 복사합니다.지정된 모든 작업에 적용
새 공구 생성 버튼은 현재 작업의 공구에 새 ID를 할당하고(자동으로 생성됨) 전역 공구 목록에 이 공구의 복사본을 생성합니다. 따라서 다른 작업의 공구 복사본과의 연결이 끊어집니다.새 공구 생성

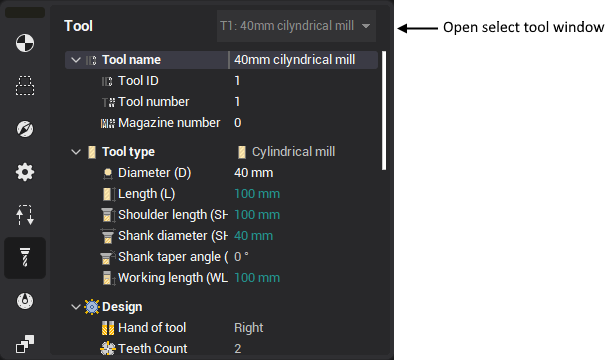

Double clicking on the 공구 column작업 트리에서 공구 열을 더블 클릭하거나, 속성 검사기의 공구 및 이송/회전속도 탭 제목 표시줄에 있는 공구 이름 버튼을 클릭하면 공구 창이 열립니다.clicking on a separate button공구 window
