CAM 시스템에 모델을 불러오기 전에, 도장에 불필요한 작은 요소를 삭제하고 모델을 최대한 단순화하여 준비하는 것을 권장합니다.

STL 또는 PLY 모델을 불러오는 경우, 아래 그림과 같이 전용 소프트웨어를 사용하여 균일한 메시를 생성하는 것을 권장합니다.

When you simplify your model, according to these recommendations, you will get much smoother and faster 페인팅 시뮬레이션.

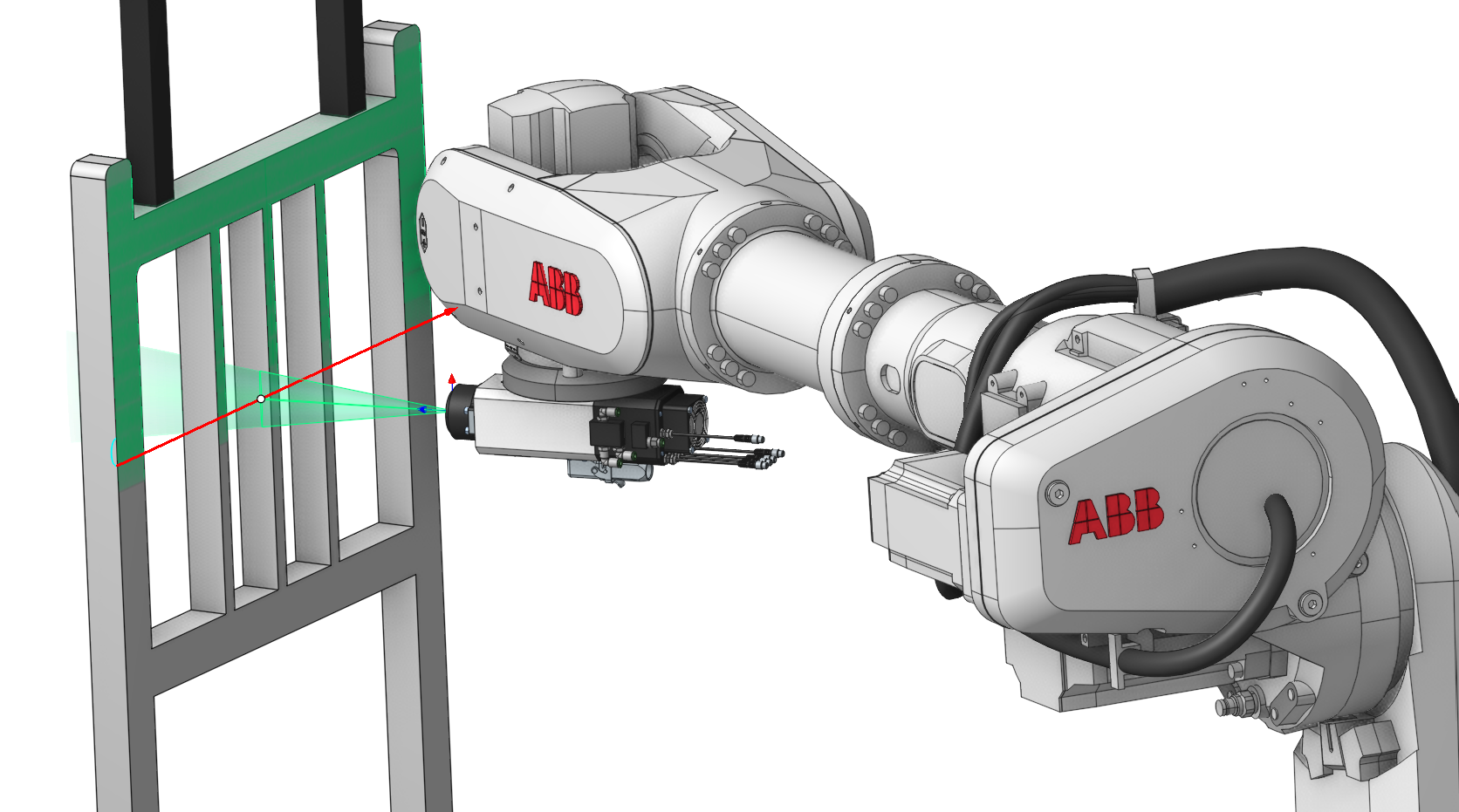

도장 작업을 생성하기 전에, 먼저 "모델" 페이지에서 파트를 불러와야 합니다. 작업을 생성한 후 다음 단계를 수행하십시오:

• 도장할 작업에 파트를 설정합니다.

• 작업에 빈 공작물을 설정합니다.

• 작업 파라미터에서 도장 시뮬레이션 유형을 선택합니다.페인팅 시뮬레이션

시스템에는 두 가지 도장 시뮬레이션 유형이 있습니다:

• Simple.단순 도장. 이 유형의 도장 시뮬레이션은 모델에서 도장될 영역을 표시합니다. 이 유형을 선택한 후에는 공구경로를 계산하고 "시뮬레이션" 페이지에서 도장 결과를 확인하기만 하면 됩니다.

• 두께 measurement. 두께 측정. 이 유형은 도장 영역뿐만 아니라 도막의 대략적인 두께도 표시합니다. 올바르게 사용하려면 다음 단계를 수행하십시오:

1. 작업 이송 속도를 설정합니다.

2. 도료 유량을 설정합니다.

그런 다음 작업 계산을 수행하고 시뮬레이션 페이지로 이동할 수 있습니다.시뮬레이션

시뮬레이션 성능 향상 또는 품질 개선을 위해 모델 해상도와 공구경로 공차를 변경할 수 있습니다. 자세한 내용은 여기에서 확인할 수 있습니다.here

도장 시뮬레이션 결과의 두께를 제어하려면 "검증 비교" 버튼(여기에서 찾을 수 있음)을 클릭하면 아래 그림과 같은 양식이 표시됩니다:here

이 양식을 사용하면 모델에서 도료 분포를 시각적으로 제어하기 위한 파라미터를 관리할 수 있습니다.

보다 쉬운 프로세스를 위해 단순한 컬러맵을 사용합니다. 투명 색상에서 시작하여 현재 작업 색상으로 점차 변경됩니다. 이후 노란색으로, 그다음 빨간색으로 변경됩니다.

현재 작업 색상은 허용 가능한 두께 값을 나타냅니다. 이를 설정하려면 값의 범위를 지정해야 하며, 이 범위 내의 두께 값은 허용 가능한 것으로 간주됩니다. 모델에서 해당 영역은 투명도 없이 "완전한" 색상으로 표시됩니다.

모델의 일부 영역에서 도막 두께가 부족한 경우, 동일한 색상이지만 일정한 투명도로 표시됩니다. 투명도의 정도는 현재 두께 값이 허용 값에서 얼마나 떨어져 있는지에 따라 달라집니다.

도막 두께가 초과된 경우, 모델에 노란색과 빨간색이 표시됩니다. 이 값은 최대 허용 두께의 백분율로 설정됩니다(예: 150% 및 200%).

변경 사항을 저장하려면 Enter 키를 누르거나 다른 필드로 포커스를 이동하십시오.
