톱 작업

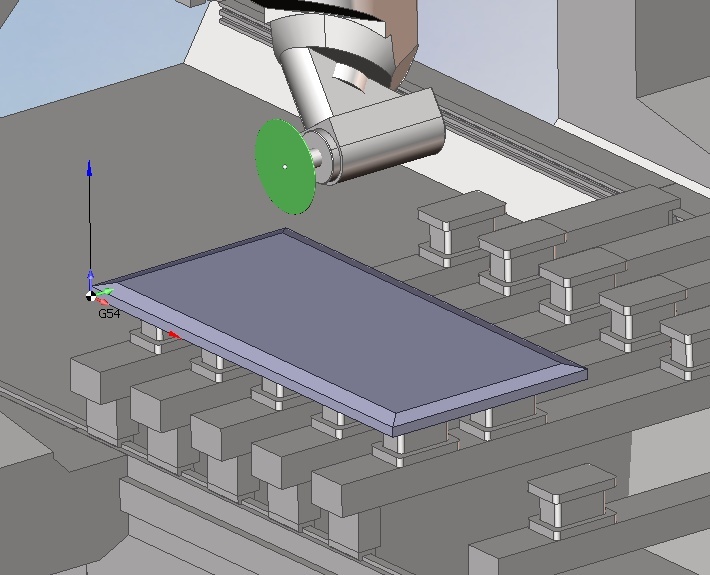

이 작업은 스핀들이 장착된 5축 밀링 공작 기계 또는 로봇에서 원형 톱 절단을 위해 설계되었습니다. 톱 작업은 "5D 윤곽" 작업을 기반으로 하며, 디스크 공구의 올바른 접근 및 퇴피를 위해 일부 변경이 적용되어 있습니다. 프로그래밍의 소스 데이터는 솔리드입니다. 예를 들어 .dxf에서 가져온 곡선의 가공은 지원되지 않습니다.
사용 방법:

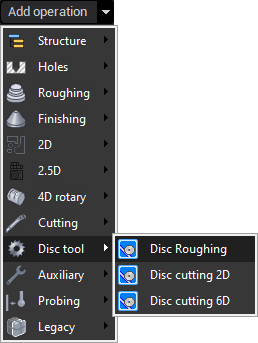

1. 톱 작업을 생성합니다.
2. 다른 모든 작업과 동일한 방식으로 필요한 공구 크기와 속도를 정의합니다.

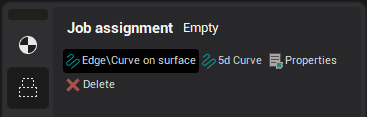

3. 작업 할당을 정의하려면 솔리드의 모서리를 선택한 후 "모서리/커브 on 곡면"를 누릅니다. 선택한 모서리가 작업 목록에 추가됩니다. 인접한 곡면 중 하나가 녹색으로 강조 표시되며, 이 면이 톱 절단 결과로 형성될 면입니다. 다른 인접 면을 가공해야 하는 경우, 모서리를 한 번 더 클릭하면 두 개의 버튼이 있는 패널이 나타납니다. "change the side" 버튼을 누르십시오.

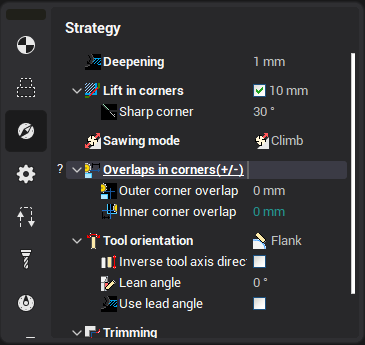

4. "5D 윤곽"과 달리 톱 작업에는 오버랩을 정의하기 위한 추가 파라미터가 있습니다.5D 윤곽
YouTube에서 작업 예시를 확인하십시오:
