와이어 EDM 피처

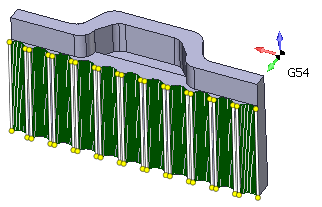

와이어 EDM 피처는 상단 및 하단 모서리가 수평 평면에 놓인 룰드 곡면의 체인입니다. CAM 시스템은 요소의 상단 및 하단 곡선을 자동으로 인식하며, 윤곽의 적절한 위치에 동기화 라인을 배치합니다.
3D 모델을 가공하기 위한 새 와이어 EDM 작업을 편리하고 빠르게 생성하려면, 가공할 구성 요소에 속하는 면을 선택한 다음 <추가> 버튼의 드롭다운 목록에서 새 작업을 생성하십시오. CAM 시스템은 선택한 구성 요소를 자동으로 감지하여 가공 할당에 추가하고, 구성 요소의 파라미터에 따라 작업 속성을 설정합니다.
기존 작업에 구성 요소를 추가하려면, 그래픽 창에서 해당 구성 요소에 속하는 곡면을 선택한 후 <추가 cap> 또는 <추가 구멍> 버튼을 누르십시오. 가공 할당이 비어 있는 경우, CAM 시스템은 구성 요소의 속성에 따라 작업 파라미터를 자동으로 설정합니다.
참조:
2D job assignment 항목 properties
4D job assignment 항목 properties
