접근/복귀 목록 개요

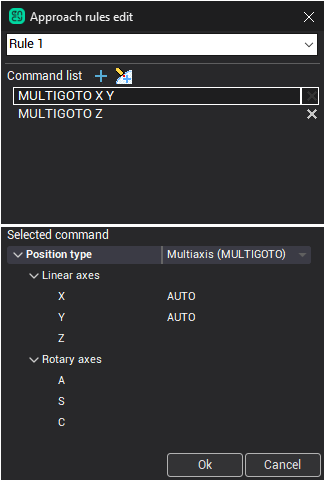

공작 기계의 xml 파일 내 "리드" 섹션에는 편리한 사용을 위해 여러 접근/복귀 규칙을 지정할 수 있습니다. 목록의 각 항목에는 다른 규칙과 구별하기 위한 이름이 있습니다. 목록의 규칙이 편집되면 해당 규칙을 참조하는 모든 작업에 영향을 미칩니다. 작업에 규칙을 지정하려면 접근/복귀 편집 양식에서 원하는 항목을 선택하십시오:접근/복귀 edit form

../images/download/attachments/142652663/image2024-7-8_16-24-46.png

접근/복귀 목록 대안

접근 또는 복귀에 여러 규칙을 사용하는 대안적인 방법이 있습니다. 프로젝트에서 사용하는 공작물 홀더/공구 홀더 쌍에 대해 서브머신을 생성하고, 각 서브머신에 적절한 접근 및 복귀 규칙을 정의하는 것입니다. CAM 시스템의 서브머신에 대한 자세한 내용은 공작 기계 스키마의 서브머신 정의를 참조하십시오.Submachine definition in the 공작 기계 schemas

접근/복귀 목록 편집

공작 기계의 접근/복귀 목록을 편집하는 방법은 2가지입니다.

공작 기계의 xml 파일 직접 편집 (이 문서에서 설명)
접근/복귀 편집 양식 사용. 양식을 표시하려면 접근/복귀 편집 필드에서 말줄임표 버튼을 클릭하십시오.접근/복귀 edit form

공작 기계의 xml 파일 편집

공작 기계의 접근/복귀 목록은 <Leads> 섹션에 위치합니다(이전에는 하나의 접근/복귀 규칙만 지정할 수 있었습니다). <ApproachCommands>와 <ReturnCommands>는 각 하위 섹션의 이름입니다. 각 규칙에는 3개의 필드가 있습니다:<Leads><ApproachCommands><ReturnCommands>

<RuleID> - 규칙의 고유 GUID입니다. 작업이 특정 규칙을 참조하는 데 사용됩니다. 작업의 GUID를 예시로 참조하십시오.
<이름> - 규칙의 이름입니다.
<명령어> - 규칙 자체로, 접근/복귀의 중간 점 시퀀스입니다. 충돌 회피가 적용된 접근/복귀를 지정하려면 '자동' 키워드를 사용하십시오.자동
<유형> - 접근/복귀의 사용 가능한 경우를 정의하는 규칙 유형입니다. 현재 4가지 유형이 있습니다:

LCS - 작업에 로컬 좌표계가 활성화된 경우에만 사용할 수 있는 접근/복귀입니다.
TCPM - 공구 중심점 관리(TCPM)가 활성화된 경우에만 사용할 수 있습니다(LCS와 TCPM은 동시에 활성화할 수 없습니다).
전체 - LCS와 TCPM이 모두 비활성화된 경우에만 사용할 수 있는 규칙입니다.
미정의 - LCS 또는 TCPM 상태에 의존하지 않는 규칙입니다. 유형이 명시적으로 정의되지 않은 경우 '미정의'로 간주됩니다.

다음은 xml 파일의 부분 예시입니다:

MaxTurn65WithCounterSpindle

<SCType ID="MaxTurn65WithCounterSpindle" Caption="MaxTurn65 with Counter Spindle" type="MaxTurn65" Enabled="true">
	<GUID DefaultValue="{8E0CEF0A-8045-436D-89FD-BBE70D387AB1}"/>
	<Priority DefaultValue="172"/>
	<Name DefaultValue="MaxTurn 65 with Counter Spindle"/>
	<Comment DefaultValue="MaxTurn 65 with Counter Spindle"/>
	<Leads>
	<ApproachCommands>
		<SCArray>
			<Rule>
				<RuleID>{41D3BB1C-2F23-47AC-B5F9-5DAF7030A015}</RuleID>
				<Command>C;Z10;X;Z</Command>
				<Name>Left spindle approach</Name>
			</Rule>
			<Rule>
				<RuleID>{54FC19E5-8ACB-491A-8E94-FC9990FC8680}</RuleID>
				<Command>C2;Z-10;X;Z</Command>
				<Name>Right spindle approach</Name>
			</Rule>
		</SCArray>
	</ApproachCommands>
	<ReturnCommands>
		<SCArray>
			<Rule>
				<RuleID>{380D355A-6708-4C86-BA69-7521A0198A8E}</RuleID>
				<Command>Z10;X;Z;C</Command>
				<Name>Left spindle return</Name>
			</Rule>
			<Rule>
				<RuleID>{18B61D64-EEC9-4403-8922-CCFCC017E53E}</RuleID>
				<Command>Z-10;X;Z;C2</Command>
				<Name>Right spindle return</Name>
			</Rule>
		</SCArray>
	</ReturnCommands>
</Leads>

이전 버전 공작 기계/프로젝트의 변환

이전 버전의 공작 기계를 처음 열 때, 기존 접근/복귀 규칙으로 구성된 목록이 생성됩니다. 또한 루트 작업이 이 규칙을 참조합니다(사용자 정의 규칙이 지정되지 않은 경우). 결과적으로, '루트 작업에서' 규칙 유형을 사용하는 작업은 이전과 동일한 접근/복귀를 사용합니다.

참고:

접근 and 복귀 rules overview

접근/복귀 rules editing

Submachine definition in the 공작 기계 schemas
