접근/복귀 규칙 편집 창
접근/복귀 유형 선택
위의 콤보 박스를 사용하여 접근 정의 유형을 선택합니다. 예를 들어 '이전 작업 기준' 항목은 이전 작업과 동일한 접근 방식을 적용함을 의미합니다. 접근/복귀 유형에 대한 자세한 내용은 기본 문서를 참조하십시오.이전 작업 기준the previous 작업main article
접근/복귀 대화형 편집

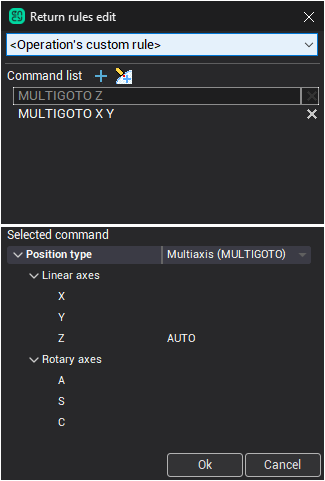

접근/복귀 편집 대화 상자에서 작업의 접근/복귀 공구 경로를 정의하거나 공작 기계의 규칙 목록을 편집할 수 있습니다. 대화 상자 창은 세 영역으로 나뉩니다.
1. 최상단 콤보 박스에서 작업 고유의 접근/복귀 또는 규칙 목록의 항목 중 하나를 선택하여 편집할 수 있습니다.
2. 아래쪽 폼 중앙에는 현재 선택된 규칙을 정의하는 명령 목록이 있습니다. 목록의 각 줄(명령)은 리드 경로의 개별 점을 나타냅니다. 점은 다음 형식을 따릅니다.줄 시작 부분에 G53이 있으면 이후 좌표는 기계 좌표계의 좌표이며, 그렇지 않으면 현재 공작물 좌표계에서의 공구 끝단 좌표입니다.이후 텍스트의 형식은 다음과 같습니다: 이동 축 1 이름, 선택적 이동 축 1 값(괄호 안, 예: X1 또는 X1 (30)), 공백, 이동 축 2 이름, 선택적 이동 축 2 값, 공백 순서로 계속됩니다.
줄 시작 부분에 G53이 있으면 이후 좌표는 기계 좌표계의 좌표이며, 그렇지 않으면 현재 공작물 좌표계에서의 공구 끝단 좌표입니다.
이후 텍스트의 형식은 다음과 같습니다: 이동 축 1 이름, 선택적 이동 축 1 값(괄호 안, 예: X1 또는 X1 (30)), 공백, 이동 축 2 이름, 선택적 이동 축 2 값, 공백 순서로 계속됩니다.
축 이름 뒤에 좌표가 지정되지 않으면 해당 좌표는 CAM 시스템에 의해 자동으로 계산됩니다. 접근 경로의 경우 가공 공구경로의 첫 번째 점에서, 복귀 경로의 경우 공구 교환 위치에서 좌표를 가져옵니다. 예를 들어 접근 경로를 "X Y; A; C; Z"로 설정하면, 공구는 공구 교환 위치에서 가공 공구경로의 첫 번째 점까지 먼저 X축과 Y축을 동시에, 그다음 A축, C축 순으로 이동하며, 마지막으로 Z축을 따라 수직 하강합니다.새 빈 명령을 추가하려면 버튼을 누르고, 현재 기계 상태를 명령으로 추가하려면 그 옆의 버튼을 누릅니다. 규칙에서 명령을 삭제하려면 오른쪽 열의 'X' 아이콘을 클릭합니다. 드래그 앤 드롭으로 명령을 원하는 순서로 정렬합니다.명령을 더블 클릭하면 선택한 명령에 정의된 좌표에 따라 공구 위치가 설정됩니다.팝업 메뉴(명령 우클릭) 또는 해당 단축키를 사용하여 선택한 명령을 잘라내기, 복사, 붙여넣기 또는 삭제할 수 있습니다.'편집' 팝업 항목을 사용하거나 Ctrl+E를 눌러 명령 텍스트를 직접 편집할 수 있습니다.
새 빈 명령을 추가하려면 버튼을 누르고, 현재 기계 상태를 명령으로 추가하려면 그 옆의 버튼을 누릅니다. 규칙에서 명령을 삭제하려면 오른쪽 열의 'X' 아이콘을 클릭합니다. 드래그 앤 드롭으로 명령을 원하는 순서로 정렬합니다.
명령을 더블 클릭하면 선택한 명령에 정의된 좌표에 따라 공구 위치가 설정됩니다.
팝업 메뉴(명령 우클릭) 또는 해당 단축키를 사용하여 선택한 명령을 잘라내기, 복사, 붙여넣기 또는 삭제할 수 있습니다.
'편집' 팝업 항목을 사용하거나 Ctrl+E를 눌러 명령 텍스트를 직접 편집할 수 있습니다.
3. 폼 하단 영역에는 기계 축 목록이 있습니다. 경로에 새 기준점을 추가하려면 해당 축의 좌표에 원하는 값을 입력하거나, 축 옆의 타원 버튼을 클릭하여 일부를 AUTO로 설정합니다. 기준점을 편집하려면 상단 목록에서 해당 항목을 클릭하면 하단 목록이 그에 맞게 갱신됩니다. 이후 기준점 파라미터를 변경할 수 있습니다.
인스펙터 중앙의 '위치 유형' 옵션은 기준점의 모드를 설정하는 데 사용됩니다. 체크하면 기준점이 G53 기준점으로 전환됩니다. G53 기준점의 좌표는 기계 좌표계에서 지정되며, 이 점들은 PhysicGOTO 명령을 사용하여 CLDATA로 출력됩니다. 일반 기준점은 현재 공작물 좌표계에서의 공구 끝단 좌표로 지정되며, GOTO 및 MULTIGOTO 명령을 사용하여 CLDATA로 출력됩니다.
접근 및 복귀 기준점은 명시적 좌표 값 없이 기계 축 기준으로 지정할 수 있으므로, 실제 공작 기계에 대해 표준 접근/복귀 시퀀스를 정의할 수 있습니다. 예를 들어 5축 밀링 기계의 기본 접근 시퀀스는 XY; A C; Z, 복귀 시퀀스는 Z; XY; A C와 같이 설정할 수 있습니다.
공작 기계의 규칙 목록 편집
공작 기계의 접근/복귀 규칙 중 하나를 대화형으로 편집하려면 먼저 최상단 콤보 박스에서 이름으로 선택합니다. 선택한 규칙에 따라 명령 트리가 갱신됩니다. 이후 작업 고유의 규칙과 동일한 방식으로 편집할 수 있습니다.
콤보 박스를 편집 필드로 사용하여 현재 규칙의 이름을 변경할 수 있습니다.
목록에서 규칙을 삭제하려면 콤보 박스의 항목 위에 마우스를 올렸을 때 나타나는 'X' 아이콘을 클릭합니다.

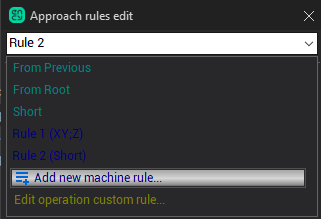

목록에 새 빈 규칙을 추가하려면 콤보 박스 드롭다운의 '새 기계 규칙 추가' 버튼을 사용합니다.새 기계 규칙 추가

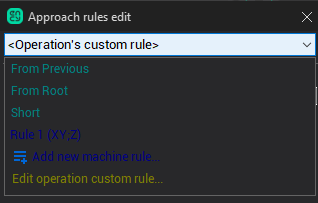

작업 고유의 규칙으로 돌아가려면 '편집 작업 사용자 정의 rule..'을 클릭합니다.편집 작업 사용자 정의 rule..
