홀더 간섭 검사 유틸리티
홀더 간섭 검사 패널에서는 공구 홀더와 충돌이 없는 파트 영역을 확인하고, 파트 가공에 최적의 각도를 결정할 수 있습니다.홀더 Occlusion Check
이 피처는 파트 제조 시 기술 공정을 준비하는 데 유용합니다.
이 창을 표시하려면 메인 패널의 <제어> 탭에서 해당 버튼을 클릭하십시오.
제어>

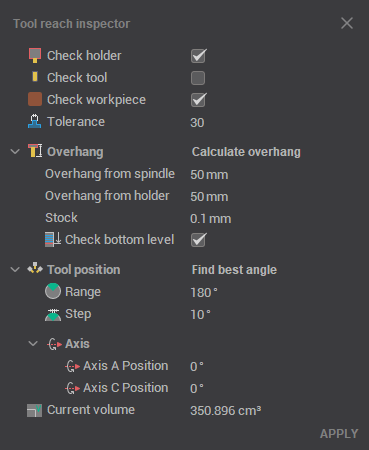

창은 시각적으로 두 영역으로 나뉩니다. 이 영역의 내용은 특정 공작 기계 구성에 따라 달라질 수 있습니다.
상단 패널에는 공구 홀더의 안전 영역 크기에 영향을 미치는 주요 작업 파라미터가 표시됩니다.top panel
Check 홀더홀더 검사: 공구경로에서 공구 홀더가 파트와 충돌하는 구간을 감지하고, 지정된 전략에 따라 해당 구간을 수정합니다. 이 피처는 공구 홀더와 파트 간의 접촉을 피하도록 공구경로를 조정하여 복잡한 영역에서도 안전하고 효율적인 가공을 보장합니다.
Check 공작물:공작물 검사: 가공 중 공구와 공작물 간의 충돌을 감지합니다. 이 피처를 사용하면 특히 복잡한 형상 작업 시 공작물을 손상시키지 않고 공구가 파트의 필요한 영역에 안전하게 접근할 수 있는지 확인할 수 있습니다.
Check 고정구:고정구 검사: 가공 중 공구와 고정구 간의 잠재적 충돌을 검사합니다. 이 피처를 사용하면 공구가 클램프, 척 또는 기타 고정구와의 충돌을 방지하여, 복잡한 작업 중 파트와 공작 기계 셋업의 손상을 예방할 수 있습니다.
오버행: 스핀들에서 돌출된 공구 홀더의 길이를 설정할 수 있습니다. 올바른 오버행 값을 설정하면 공구 홀더가 충돌을 피할 수 있는 충분한 여유 공간을 확보하고, 처짐과 공구 진동을 최소화하여 가공 성능을 최적화할 수 있습니다.
창 하단의 <회전축> 패널에는 현재 기계 축 상태에 대한 정보가 표시되며, 가공에 최적의 공구 각도를 찾는 도구가 제공됩니다.회전 축>
