측정 및 분석
CAM 시스템에는 모델의 기하학적 파라미터를 간편하게 측정하고 시뮬레이션 가공 결과를 분석할 수 있는 공구가 포함되어 있습니다.
가공 결과 비교

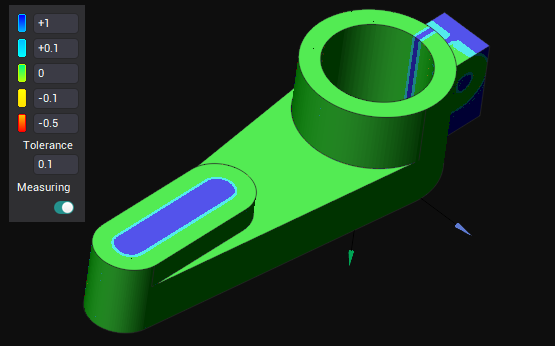

가공 결과 비교 피처는 가공 모드 또는 시뮬레이션 모드에서 활성화할 수 있습니다. 이 공구는 원본 파트와 가공 결과 간의 차이를 색상 구성표를 사용하여 시각적으로 표시하며, 각 색상은 비교 요소 간의 특정 편차 범위를 나타냅니다.Verify Compare
가공시뮬레이션
지오메트리 측정

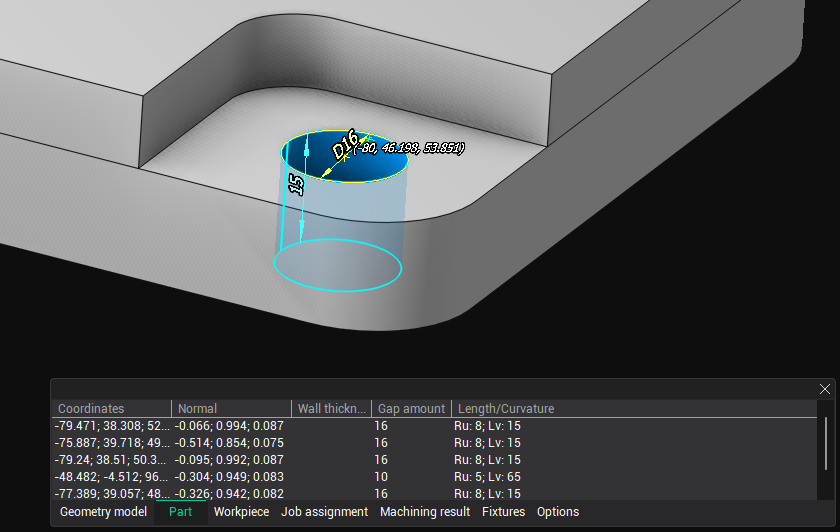

지오메트리 측정 공구는 그래픽 창에서 선택한 객체의 주요 기하학적 치수를 확인하는 데 사용됩니다. 이 모드를 활성화하면 추가 창이 나타나며, 측정 대상 객체의 유형(예: 파트, 공작물, 가공 결과 등)을 선택하고 측정 파라미터를 설정할 수 있습니다. 객체를 선택하면 주요 치수가 그래픽 창에 표시되고, 선택한 점과 관련된 주요 파라미터가 측정 창에 행으로 추가됩니다. 일부 치수는 활성 기하학적 좌표계에 따라 달라질 수 있습니다.형상 측정
거리 측정 공구

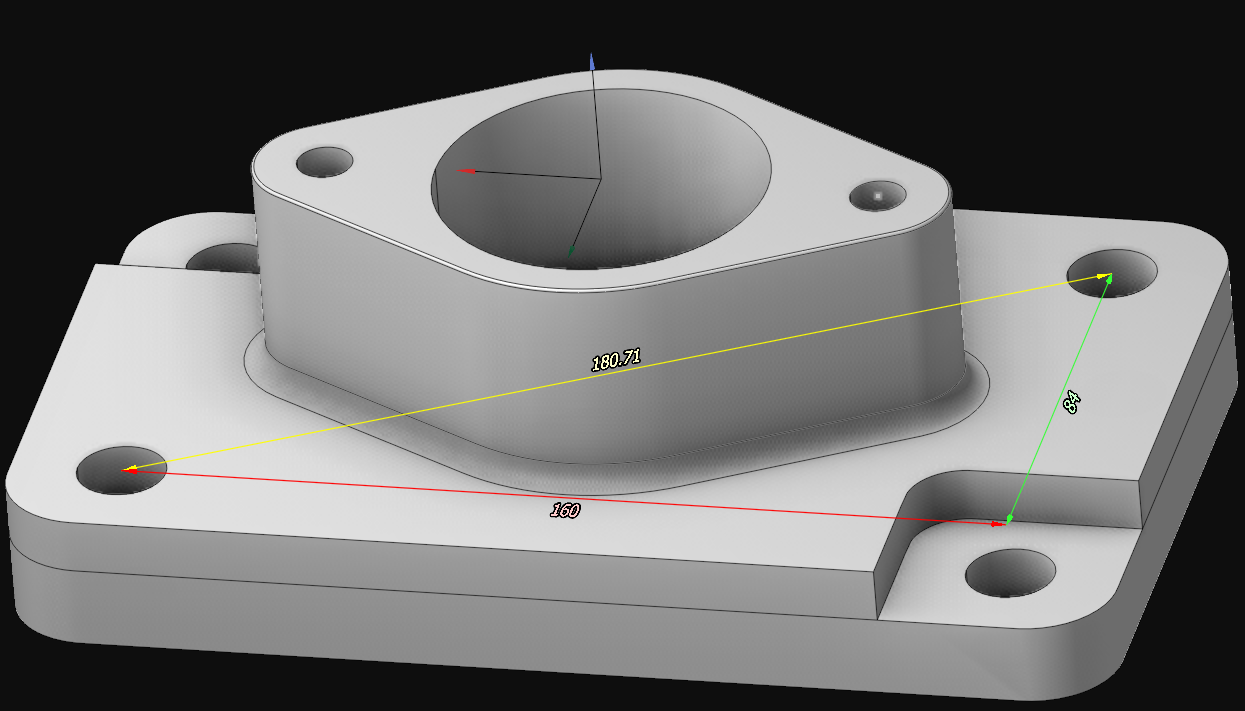

거리 측정 공구 버튼은 화면에서 임의의 두 점 간 거리를 측정하는 모드를 활성화합니다. 활성화 후 그래픽 창에서 임의의 두 점을 선택하면 세 개의 직교 치수와 하나의 대각선 치수가 화면에 표시됩니다. 이러한 치수의 방향은 활성 기하학적 좌표계에 따라 달라집니다. 추가 점 쌍을 계속 선택하여 점 간 거리를 측정할 수 있습니다.Measure 공구
