응용 프로그램 지역:

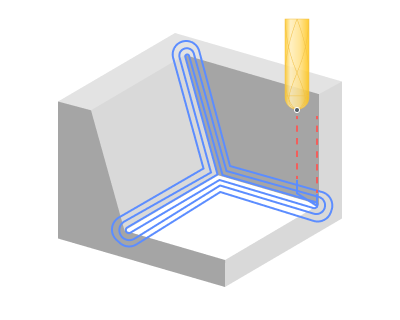

나머지 가공 작업은 부품의 내부 모서리를 따라 패스를 생성합니다.

작업 할당:

가공 표면. 패스는 공구가 가공 표면과 접촉하는 위치에서만 생성됩니다. 가공 표면이 누락된 경우 전체 부품 내에서 도구 경로가 생성됩니다.

작업 영역. 작업 영역은 황삭 및 정삭 밀링 작업을 통해 가공해야 하는 부품 영역을 정의하는 데 사용됩니다. 더보기

제한 구역. 게다가 작업장 시스템에서 사용할 수 있습니다 제한적 범위 현재 작업에서 가공할 공작물 영역을 지정합니다. 더보기.

틸트 곡선. 이것은 t 설정 시 공구축 벡터가 지향하는 곡선 5축 전환 사양 을 통하여 커브.

속성. 요소의 속성을 표시합니다. 재고 추가가 가능합니다. 목록에 있는 항목을 두 번 클릭하여 이 메뉴를 호출할 수도 있습니다.

삭제. 목록에서 항목을 제거합니다.

제한. 가공해야 할 영역을 제한할 수 있습니다. 더보기

전략:

링크/리드:

링크/리드 탭에서 빠른 이동에 대한 매개변수를 정의합니다. 이러한 이동에는 공구 교환 위치에서의 공구 접근, 작업 스트로크 시작까지의 결합, 최종 절삭 동작 후 후퇴, 작업 패스 간의 전환 및 공구 교환 지점으로의 복귀가 포함됩니다. 사용자는 좌표를 따라 이동하는 순서, 이러한 이동의 궤적 및 변위의 크기를 구성할 수 있습니다.

피드/속도:

이 대화 상자를 사용하여 사용자는 스핀들 회전 속도를 정의할 수 있습니다. 공구 경로의 다양한 영역에 대한 급속 피드 값과 피드 값. 스핀들 회전 속도는 분당 회전 수 또는 절단 속도로 정의할 수 있습니다. 정의 값에 밑줄이 그어집니다. 두 번째 값은 공구 직경과 관련하여 정의된 값을 기준으로 다시 계산됩니다. 더보기

변환:

파라의 작업 키트는 도구의 궤적 작업 내에서 계산된 좌표 변환을 실행할 수 있습니다. 더보기.

파트:

A 파트는 홈을 확인할 수 있는 공간을 정의하는 기하학적 요소들의 집합입니다. 더보기

공작물:

작업의 공작물 모델은 가공할 재료를 정의합니다. 더보기

고정구:

척, 그립, 클램프 등과 같은 고정 보조 장치와 기타 특성의 제한 영역이 일반적으로 고정구로 지정됩니다. 더보기
