트로코이드 가공

고속 절삭은 공구 경로에 원을 추가하여 형성됩니다. 이 방법은 트로코이드 방식에 비해 NC 데이터를 크게 줄이면서 동시에 공구를 보호할 수 있습니다.

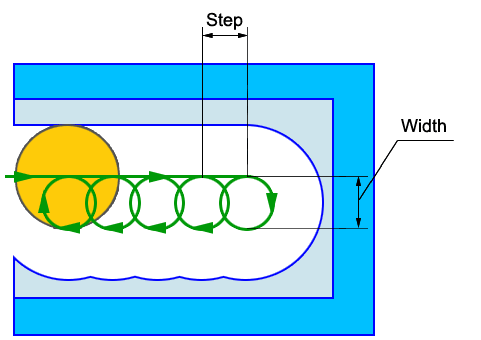

고속 절삭 경로의 폭과 스텝은 <고속 절삭> 모드에 따라 달라집니다. CAM 시스템은 4가지 모드를 제공합니다:

1. <사용 안 함>. 이 모드에서는 어떠한 경우에도 추가 원이 생성되지 않습니다.

주의: 포켓 스텝이 공구 직경의 절반보다 크거나 스무딩 반경이 지정된 경우, 미가공 아일랜드가 남을 수 있습니다. 반드시 <시뮬레이션> 모드에서 공구 경로를 시각적으로 확인하십시오.

1. <아일랜드 제거 전용>. 이 모드는 최소한의 추가 원을 생성합니다. 원의 직경은 아일랜드를 제거하기에 충분한 최솟값으로 설정됩니다. 절삭 스텝은 공구 직경과 동일합니다.

2. <포켓 스텝 적용>. 이 모드는 균일한 공구 부하를 보장합니다. 추가 원의 반경은 스무딩 반경보다 작을 수 없습니다. 절삭 스텝은 포켓 스텝 이하입니다. 고속 가공에 권장되는 모드입니다.

3. <정삭 시 축소>. 고속 절삭 공구 경로는 세 번째 모드와 동일하게 생성되지만, 정삭 시 절삭 스텝이 정삭 스텝과 동일하게 적용되어 공구 진동을 줄입니다.

주의: 가공 스텝이 공구 직경의 절반보다 크거나 공구에 코너 반경이 있는 경우, 재료 아일랜드가 남을 수 있습니다. 반드시 <시뮬레이션> 모드에서 가공 결과를 시각적으로 확인하십시오.
