3차원 공구경로
3D 코너 가공은 코너부의 잔삭 재료 제거를 위해 설계되었으며, 현재 가공 레벨에서 정의된 기하학적 파라미터를 가진 공구로는 가공이 불가능한 영역에도 적용됩니다. 공구의 프로파일 부분이 끝점을 향해 직경이 점차 감소하는 형상인 경우, 공구의 Z 좌표를 높이면 더 좁은 영역의 가공이 가능해집니다.공구

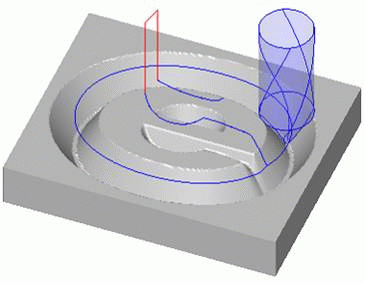

3D 코너 가공 시 공구경로는 공구가 모델의 정의 윤곽에 여러 점에서 동시에 접촉하는 곡선으로 나타납니다. 공구의 Z 좌표는 각 점에서의 공구 지오메트리와 모델 윤곽까지의 거리에 따라 결정됩니다.
3D 코너 가공을 사용하면, 가공 중인 모델에 날카로운 내부 코너를 형성하고 공구의 단일 3차원 패스로 폭이 좁은 영역을 가공할 수 있습니다.
조각 및 포켓 작업에 대한 3D 코너 가공 기능은 <전략> 페이지에서 활성화할 수 있습니다.
참고:
