이송 유형
가공 작업에서 사용자는 모든 공구 이동 유형에 대해 이송 값을 설정할 수 있습니다. 정의 가능한 이송의 수와 종류는 작업 유형에 따라 다릅니다. 이송은 현재 작업에서 사용 가능한 이동 유형에 대해서만 정의할 수 있습니다. 다음과 같은 이송 유형을 정의할 수 있습니다:공구
<급속 이송> – 모든 급속 공구 전환(위치 결정)이 수행되는 이송입니다. 이 값은 가공 시간 계산에 사용되며, 급속 이송 값을 정의해야 하는 컨트롤러의 NC 코드 생성 시에도 사용됩니다. 위치 결정 속도가 드라이브 속도에 따라 결정되는 공작 기계의 NC 프로그램을 생성할 때는 급속 이송 값이 무시됩니다.
<가공 이송> – 작업의 주요 가공 패스가 수행되는 이송입니다. 황삭 작업에서는 재료 제거가, 정삭 작업에서는 세부 곡면 가공이 수행됩니다.work passes
<접근 이송> – 가공 패스 시작점으로의 접근이 수행되는 이송입니다.
<퇴피 이송> – 가공 패스 완료 후 퇴피가 수행되는 이송입니다.
<플런지 이송> – 워터라인 황삭 및 포켓 가공 작업에서 하위 가공 레이어로의 플런지가 수행되는 이송입니다.
<다음 패스 이송> – 가공 중인 곡면을 따라 다음 가공 패스로의 스텝오버가 수행되는 이송입니다.step-over
<되돌림 이송> – 이전에 완료된 스텝오버의 공구경로를 따라 이전 가공 패스로 복귀가 수행되는 이송입니다.work pass
<정삭 패스 이송> – 황삭 작업에서 세부 곡면을 따라 가공 패스가 수행되는 이송입니다. 황삭 작업 후 고품질 곡면을 얻어야 할 때 사용하는 것이 좋습니다.work passes
<첫 번째 패스 이송> – 황삭 작업에서 공작물 표면으로부터의 첫 번째 가공 행정의 이송입니다. 예를 들어, 표면과 공작물 코어의 가공성이 서로 다른 경우에 지정하는 것이 좋습니다.공작물
<안전 곡면 위 전환> – 안전 곡면 위에서 전환하는 공구경로의 이송입니다.안전 높이에서 전환 곡면
<안전 곡면으로 복귀> – 안전 곡면으로 복귀하는 공구경로의 이송입니다.안전 높이로 복귀 곡면
<안전 곡면에서 접근> – 안전 곡면에서 접근하는 공구경로의 이송입니다.안전 높이에서 접근 곡면
<장거리 전환> – 패스 간 장거리 전환의 이송입니다.Long transition
이송 값은 고정값이거나 각 기본 공구경로 구간의 경사각에 따라 계산된 값일 수 있습니다. 계산된 이송을 지정할 때는 하향, 수평, 상향 이동 시의 이송 값과 계수를 정의합니다. 하향, 수평 또는 상향 이동 시의 실제 이송 값은 해당 보정 계수와 이송 값의 곱과 같습니다. 기본 공구경로 구간의 경사각이 중간값인 경우, 실제 이송 값은 정의된 경계값에 비례하여 계산됩니다. 예를 들어, 상향 이송 값이 300, 수평 200, 하향 100인 경우, 45도 각도로 상향 이동하는 구간의 실제 이송 값은 250이 됩니다. 계산된 이송을 사용하면 절삭 조건을 보다 유연하게 제어하여 가공 시간을 단축할 수 있습니다.
사용 중인 CAM 시스템 구성에 절삭 조건 계산 모듈이 있는 경우, 공작물 재료, 공구 및 작업 파라미터를 고려하여 이송 값을 자동으로 계산할 수 있습니다. 계산된 이송을 사용할 때, 상향, 수평 및 하향 이동 시의 실제 이송 값은 산출된 이송 값에 해당 계수를 곱하여 계산됩니다.configuration

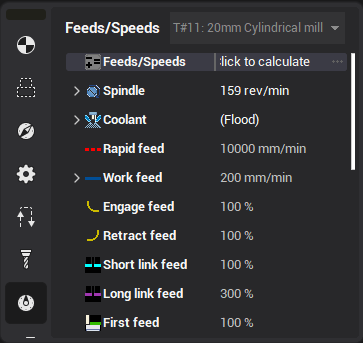

급속 이송은 고정값으로만 지정할 수 있습니다. 가공 이송은 고정값 또는 가변값이 가능하며, 실제 값은 수동으로 지정하거나 절삭 조건 계산 모듈에 의해 자동으로 계산될 수 있습니다. 기타 모든 이송은 동일한 방식으로 지정하거나, 가공 이송의 백분율로 지정합니다. 가공 이송의 백분율로 지정할 경우 이송 유형은 가공 이송과 동일하게 설정되며, 수치 값은 가공 이송의 해당 값에서 정의된 백분율만큼의 값이 됩니다. 예를 들어, 접근 이송을 가공 이송의 50%로 설정하면, 접근은 주요 가공 패스 이송 속도의 절반으로 수행됩니다.work passes
참고:
