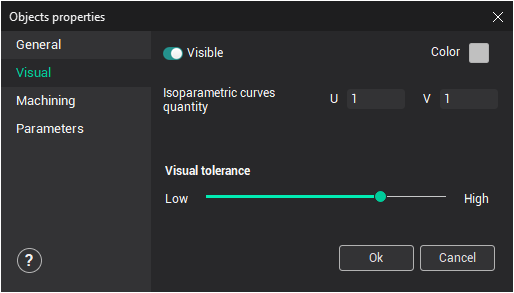

<시각> 탭

<시각> 탭에서는 객체의 시각적 속성인 가시성과 색상을 중복으로 설정할 수 있습니다. 또한 등파라미터 곡선의 수와 그래픽 창에서의 객체 시각적 공차를 지정할 수 있습니다.

• <시각화> – 체크 해제 시 선택한 객체가 표시되지 않습니다.

• <색상> – 선택한 객체의 색상을 변경할 수 있습니다.

• <아이소파라메트리 커브 수량> – 곡면을 표시할 때 등파라미터 곡선의 수를 지정해야 하는 경우가 있습니다. 이 탭에서 <U> 및 <V> 파라미터를 조정하여 곡선 수를 정의할 수 있습니다. 값이 0이면 등파라미터 곡선이 표시되지 않고, 1이면 곡면 경계가 표시되며, 2이면 각 곡면 세그먼트가 2등분됩니다. 화면에 곡선과 곡면을 표시할 때 시스템은 곡선을 직선으로, 곡면을 평면 폴리곤 모서리로 근사합니다.

• <시각적 허용 오차> – 3D 객체의 시각적 품질을 설정하거나, 만족스러운 시각화 품질과 컴퓨터 속도 간의 균형을 조정할 수 있습니다. 공차는 슬라이더 바 컨트롤로 조정합니다. 여기서 공차란 화면에 곡선을 그릴 때 사용되는 구간의 최대 근사 편차를 의미합니다. 3D 객체의 시각화 공차가 높을수록 화면에 그리는 데 더 많은 메모리 리소스가 사용됩니다.

Note: It is 아님 recommended to set high visual 공차 on slower computers. 컴퓨터 performance may be affected.

모델 로드 시 기본 시각화 공차는 시스템 설정 창에서 정의됩니다.system settings
