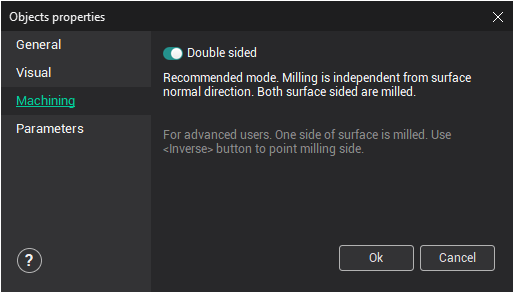

<가공> 탭

< 양면 > – 곡면 유형을 정의할 수 있습니다. 기하학적 모델을 로드하면 모든 곡면이 "양면"으로 설정됩니다. 이는 법선 벡터 방향과 관계없이 양쪽 면에서 곡면 가공이 수행됨을 의미합니다. 따라서 가공되는 곡면의 면은 공간적 위치에 의해서만 결정되며, 윗면이 가공됩니다. 이 모드는 곡면 모델에 사용하는 것이 권장됩니다. 계산 시간에 미치는 영향은 매우 적습니다.

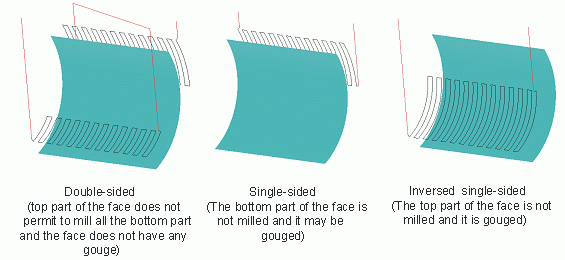

가공할 면을 직접 지정할 수도 있습니다. 이를 위해 < 양면 > 필드의 체크를 해제해야 합니다. 이 경우 시스템은 곡면 법선 벡터가 가리키는 쪽에서만 가공을 허용합니다. 가공할 면은 반전 기능을 사용하여 선택합니다. 단면 모드로 곡면을 가공할 경우 양면 곡면 가공보다 공구경로 계산이 빠르지만, 법선이 아래쪽을 향하는 곡면 부분이 절삭될 수 있습니다. 이 모드는 모든 법선이 바깥쪽을 향하는 솔리드 모델이나 곡면 수가 적은 모델에 사용하는 것이 권장됩니다.invert

Attention : Incorrect direction of the 법선 vectors for non "double-sided" surfaces may cause faulty results during execution of 가공 작업.

참고:

Geometrical objects properties
