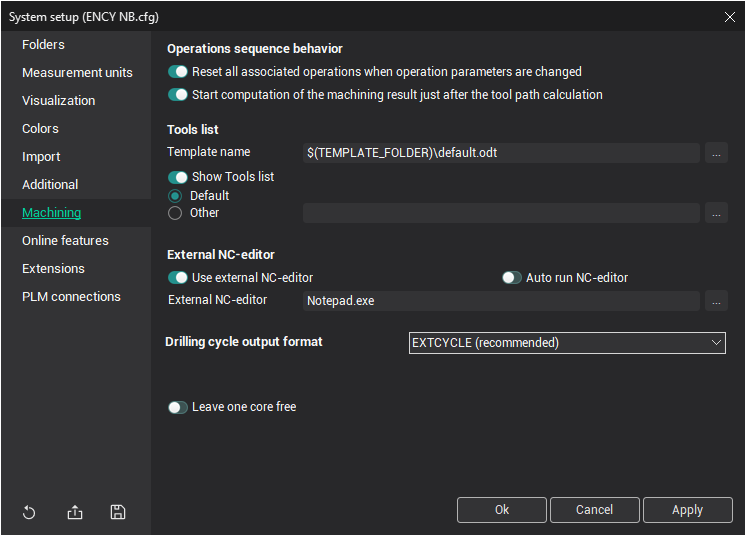

<가공> 탭
작업 시퀀스 동작:
<작업 시퀀스 동작> 패널에서는 작업 상태를 계산됨/초기화로 변경할 때의 동작 방식을 제어할 수 있습니다:<작업 순서 동작>
<작업 파라미터가 변경되면 관련된 모든 작업을 재설정합니다.><작업 파라미터 변경 시 연관된 모든 작업 초기화>: 공정 내 이전 작업의 입력 데이터가 변경되면 해당 작업의 공구경로를 자동으로 초기화합니다.
<Start computation of the 가공 result just after the 공구경로 calculation><공구경로 계산 직후 가공 결과 연산 시작>: 공구경로 계산이 완료되면 즉시 백그라운드 시뮬레이션을 자동으로 시작합니다.
공구 목록:
공구 목록은 공구 목록 생성의 파라미터를 설정하는 데 사용됩니다.tools list generation
공구 목록은 HTML 형식으로 생성할 수 있습니다.HTML
공구 목록 생성 시 시스템은 템플릿을 사용합니다. 설치 패키지에 여러 템플릿이 포함되어 있으며, 원하는 템플릿을 선택할 수 있습니다. 새 템플릿을 직접 만들 수도 있지만 HTML 지식이 필요합니다. 자세한 내용은 기술 지원팀에 문의하십시오.HTMLsupport desk
생성된 HTML 문서는 즉시 저장하거나, 필요에 따라 확인 및 편집할 수 있습니다. 공구 목록을 확인하지 않고 저장하려면 <공구 목록 표시>를 선택 해제하십시오.<Show tools list>
생성된 공구 목록 파일을 확인하려면 해당 파일 형식의 기본 프로그램 또는 사용자 지정 프로그램을 사용할 수 있습니다. 다른 프로그램을 편집 도구로 지정하려면 애플리케이션 파일의 전체 경로를 입력하십시오.
외부 NC 편집기 패널:
<외부 NC 편집기> 패널은 NC 프로그램을 확인할 외부 애플리케이션을 지정하는 데 사용됩니다. 시스템은 다음과 같은 특정 명령줄 파라미터를 인식합니다:<외부 NC 편집기>
<$NCOUTPUTNAME$>: 포스트프로세서에서 생성한 NC 프로그램 파일의 이름입니다.
<$CD.<ItemName>$>: 해당 항목 값으로 대체되는 사용자 정의 데이터 키워드입니다.
<NC 편집기 자동 실행> 체크박스를 선택하면 포스트프로세서에서 NC 프로그램을 생성한 후 지정된 NC 편집기가 자동으로 실행됩니다.<자동 실행 NC-editor>
포스트프로세서 호환성 설정:
이전 버전의 포스트프로세서와의 호환성을 위해, 시스템은 드릴 가공 사이클의 출력 형식을 변경하는 기능을 제공합니다(구멍 가공 작업에서 비확장 공구경로 출력 방식을 사용하는 경우). 드릴 가공 사이클 형식 파라미터는 다음 값을 가질 수 있습니다:구멍 가공 작업드릴링 cycle format
<EXTCYCLE (recommended)><EXTCYCLE (권장)>: 고급 파라미터 세트를 포함하는 새로운 형식으로, 시스템에 구현된 모든 가공 전략을 지원하며 선택한 전략에 따라 공구 움직임의 실제적인 시뮬레이션이 가능합니다.
<CYCLE (for old postprocessors)><CYCLE (이전 포스트프로세서용)>: 이전 포스트프로세서와의 호환성을 위해 필요한 구 형식입니다. 일부 전략(예: 구멍 포켓 가공 또는 나선 가공)을 지원하지 않으며, 모든 전략을 구멍의 하단 레벨로의 단순 이동으로 시뮬레이션합니다.
