지능형 객체 선택
적용 범위:
이 기능은 특정 규칙에 따라 다양한 파트 요소를 선택할 때 시간을 절약할 수 있습니다.
특정 알고리즘을 활성화하려면 다음 단축키를 사용해야 합니다:hot keys:
Double click 3D 모델 요소를 더블 클릭합니다.

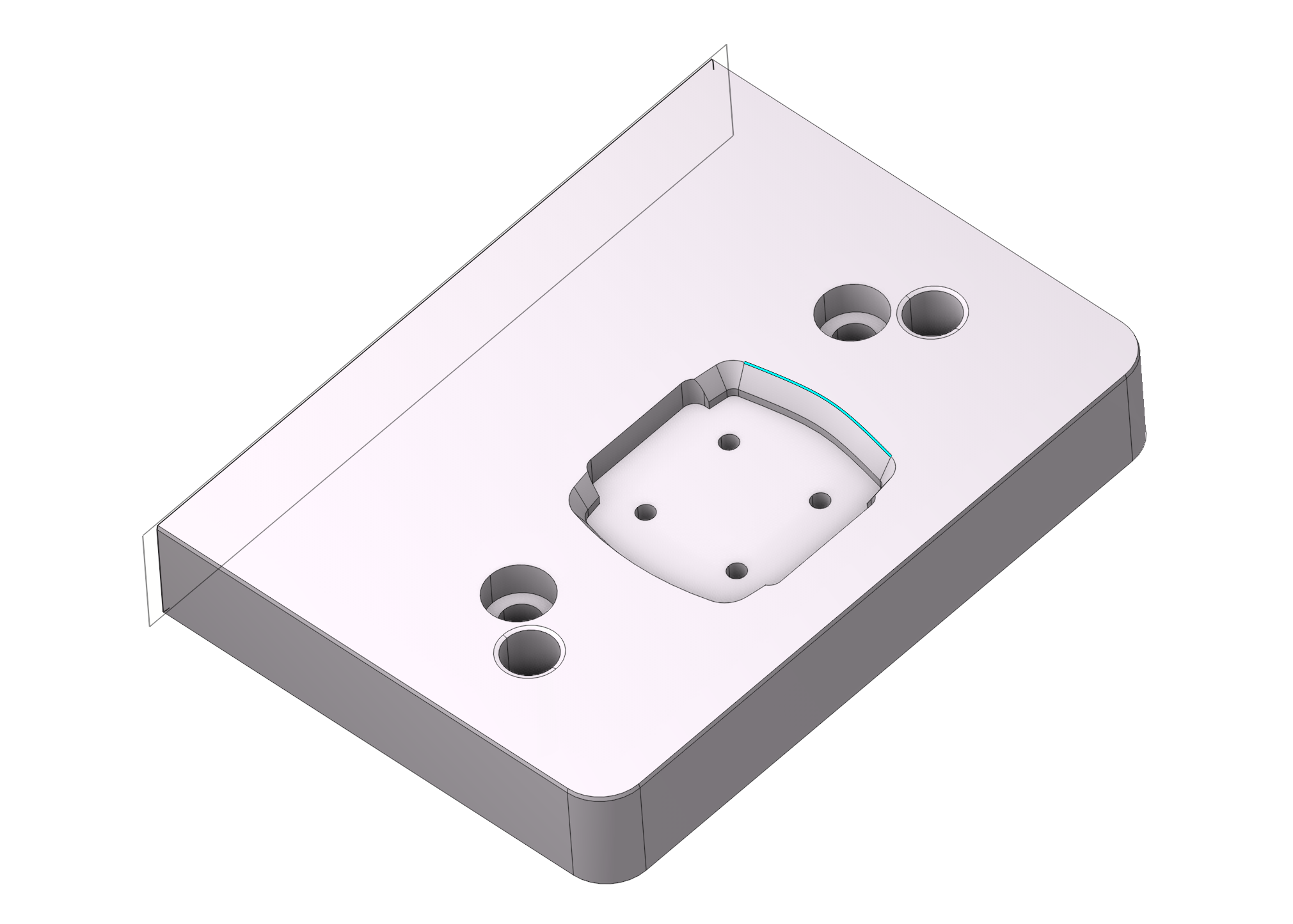

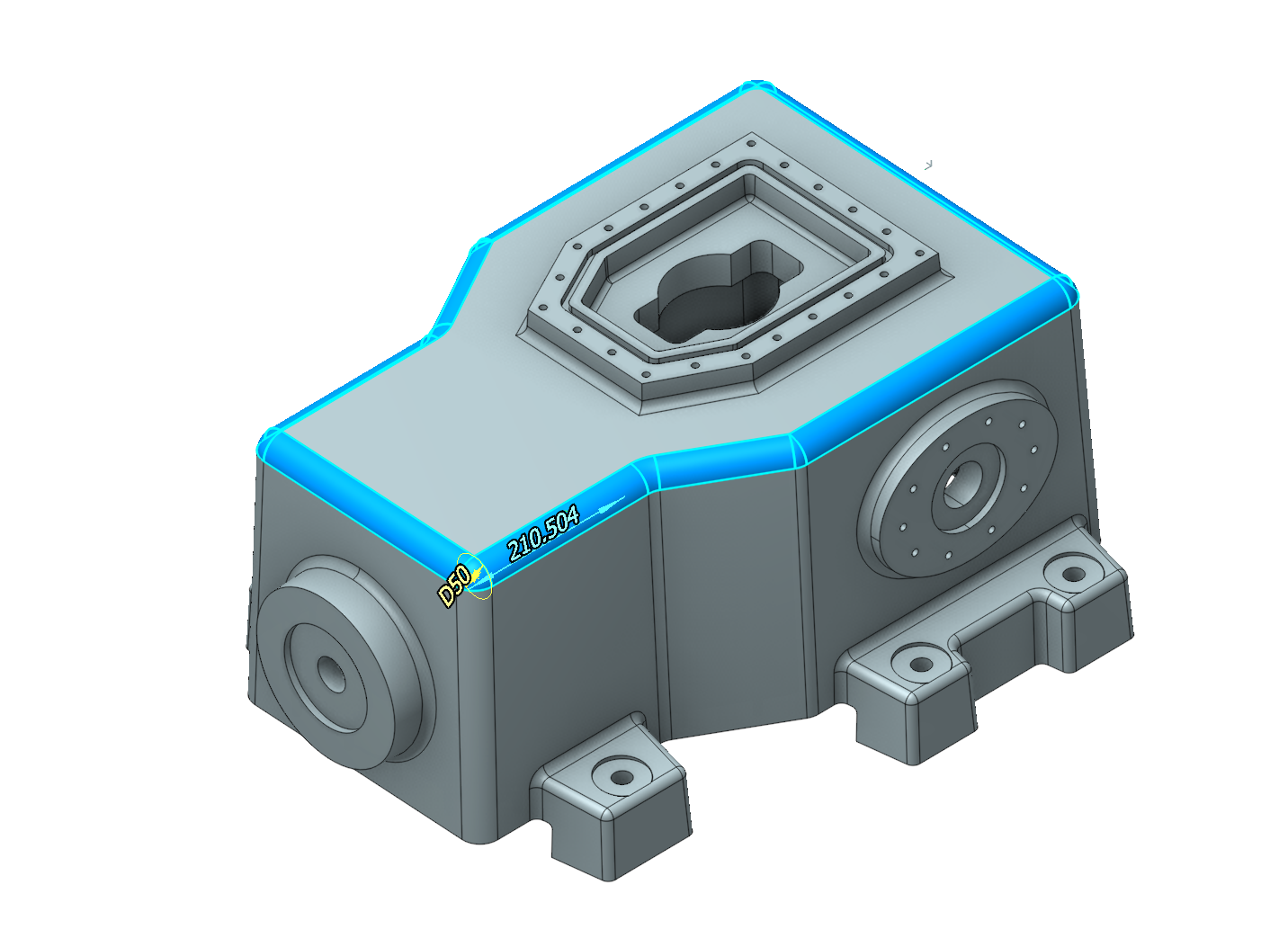

3D 모서리를 더블 클릭하면 모든 접선 모서리가 자동으로 선택됩니다.

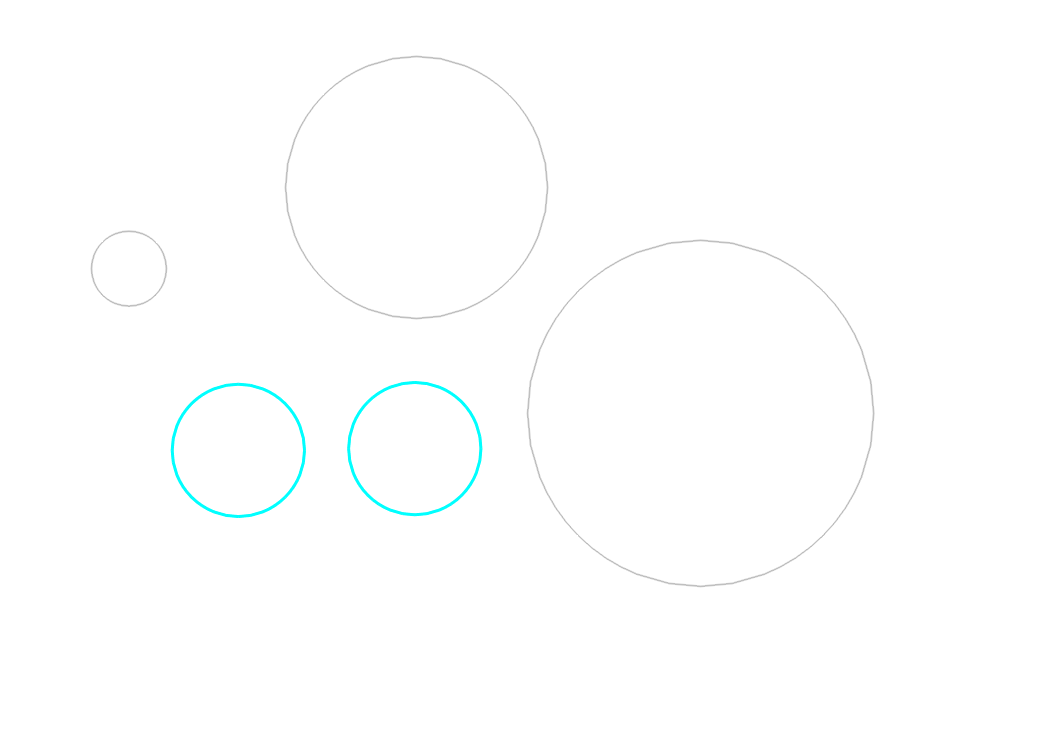

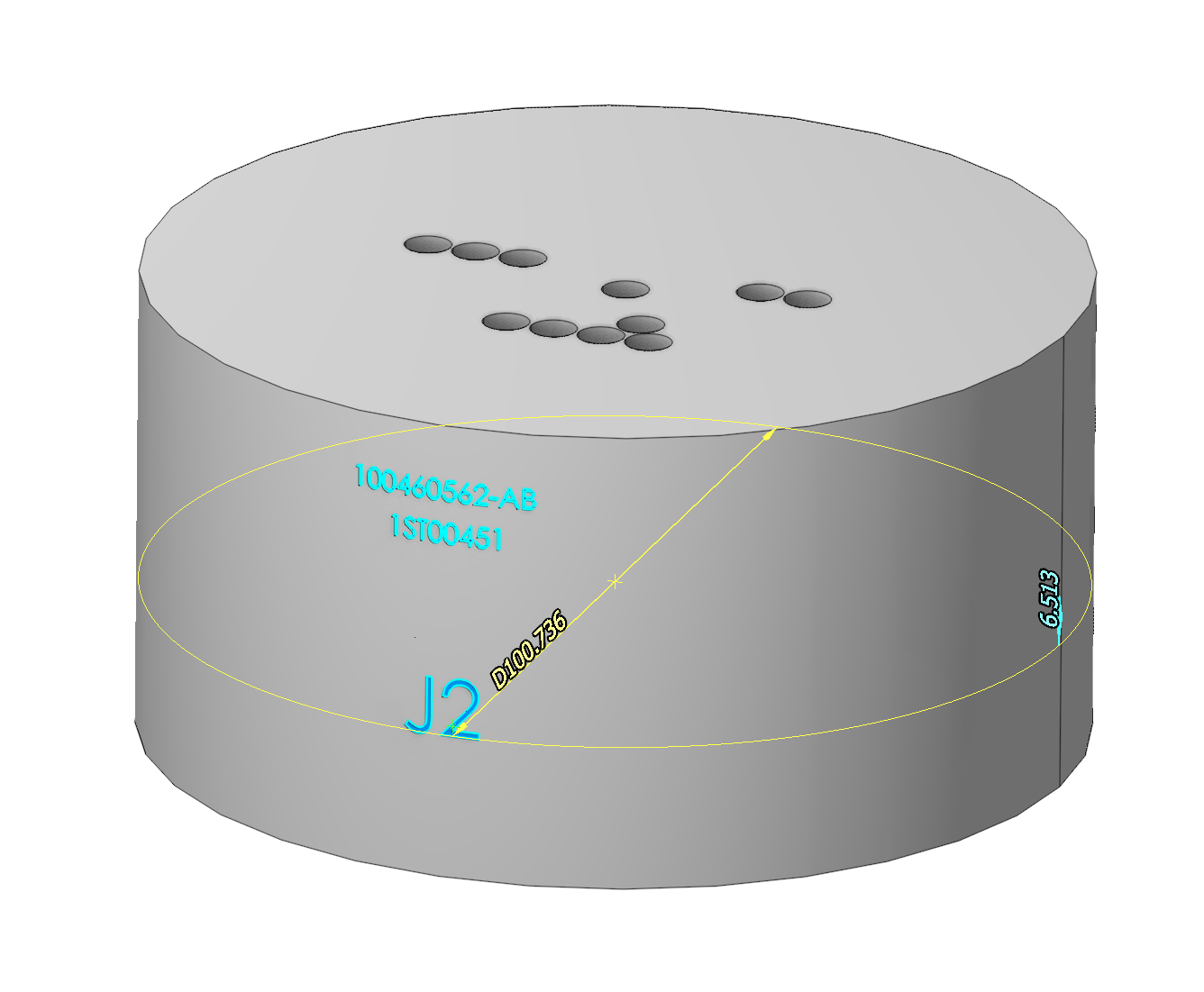

원을 더블 클릭하면 동일한 직경의 모든 원이 선택됩니다.

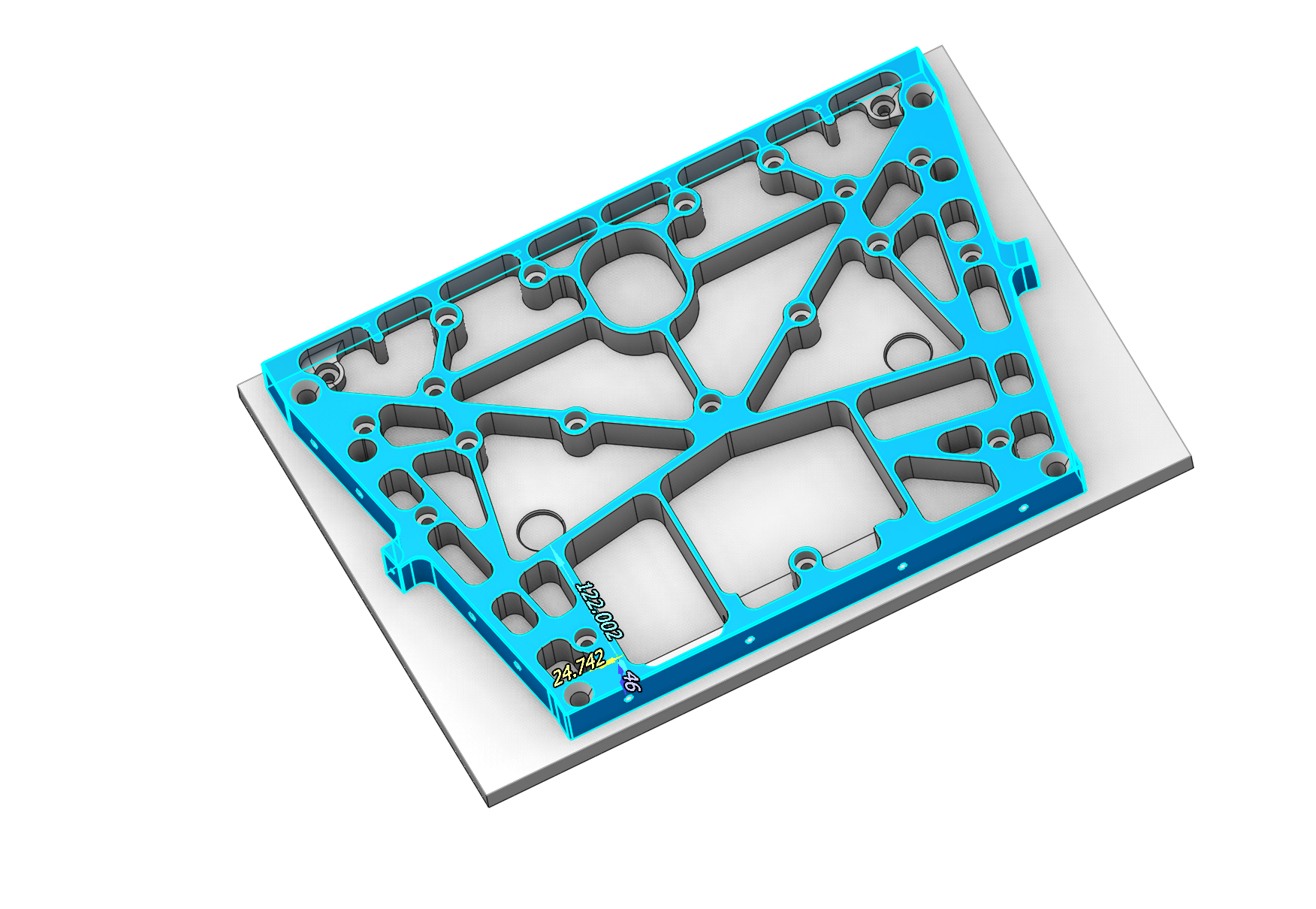

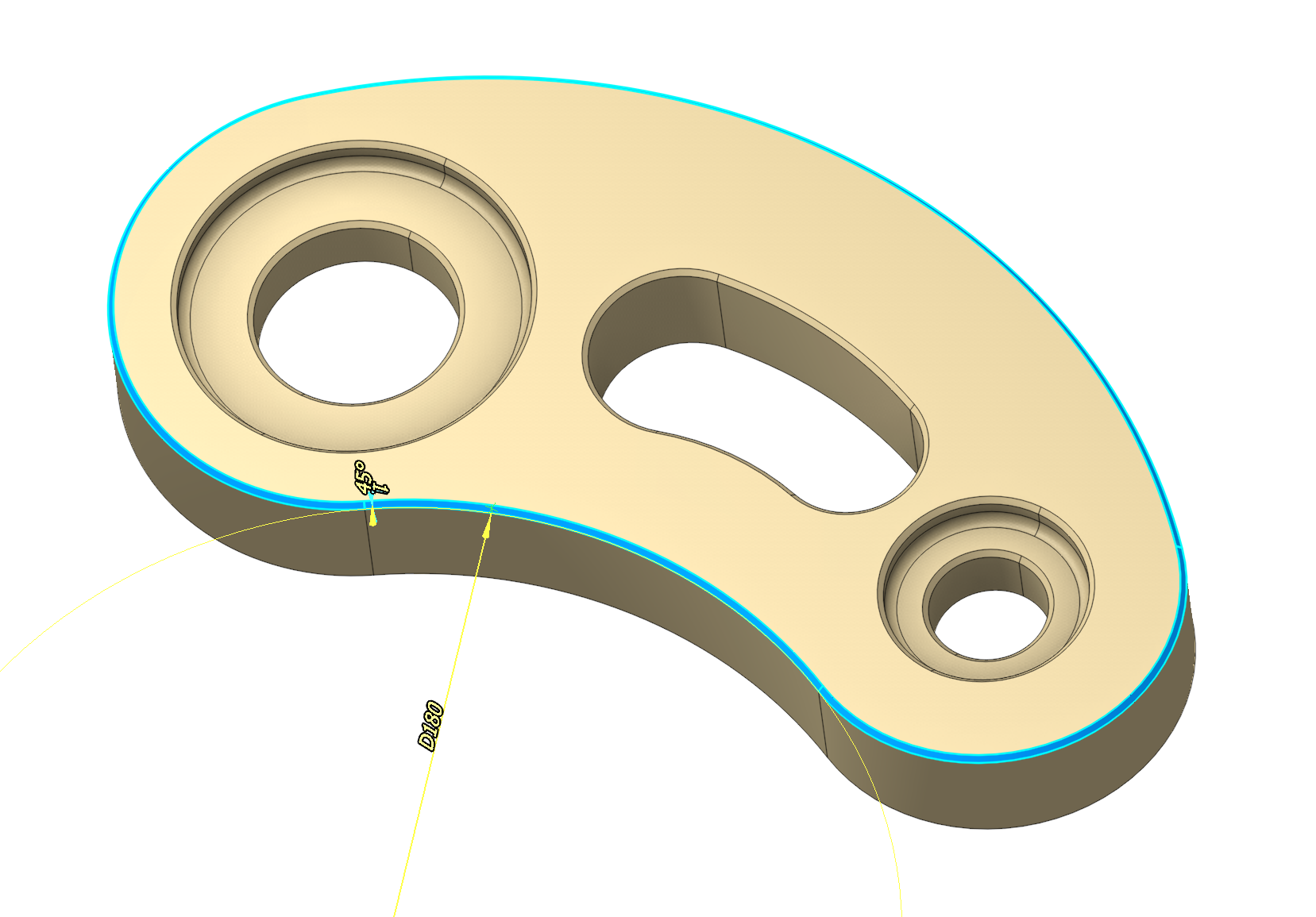

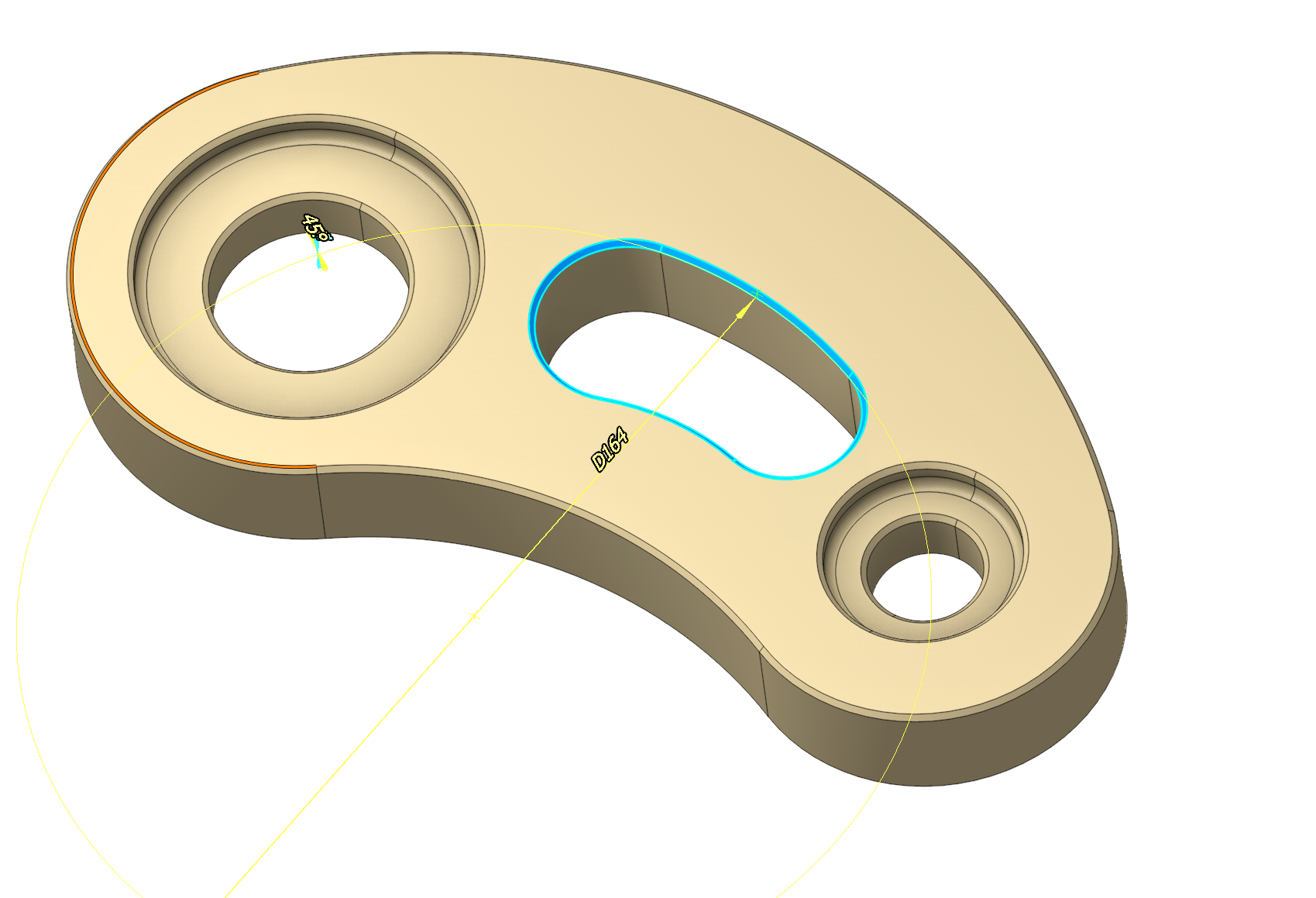

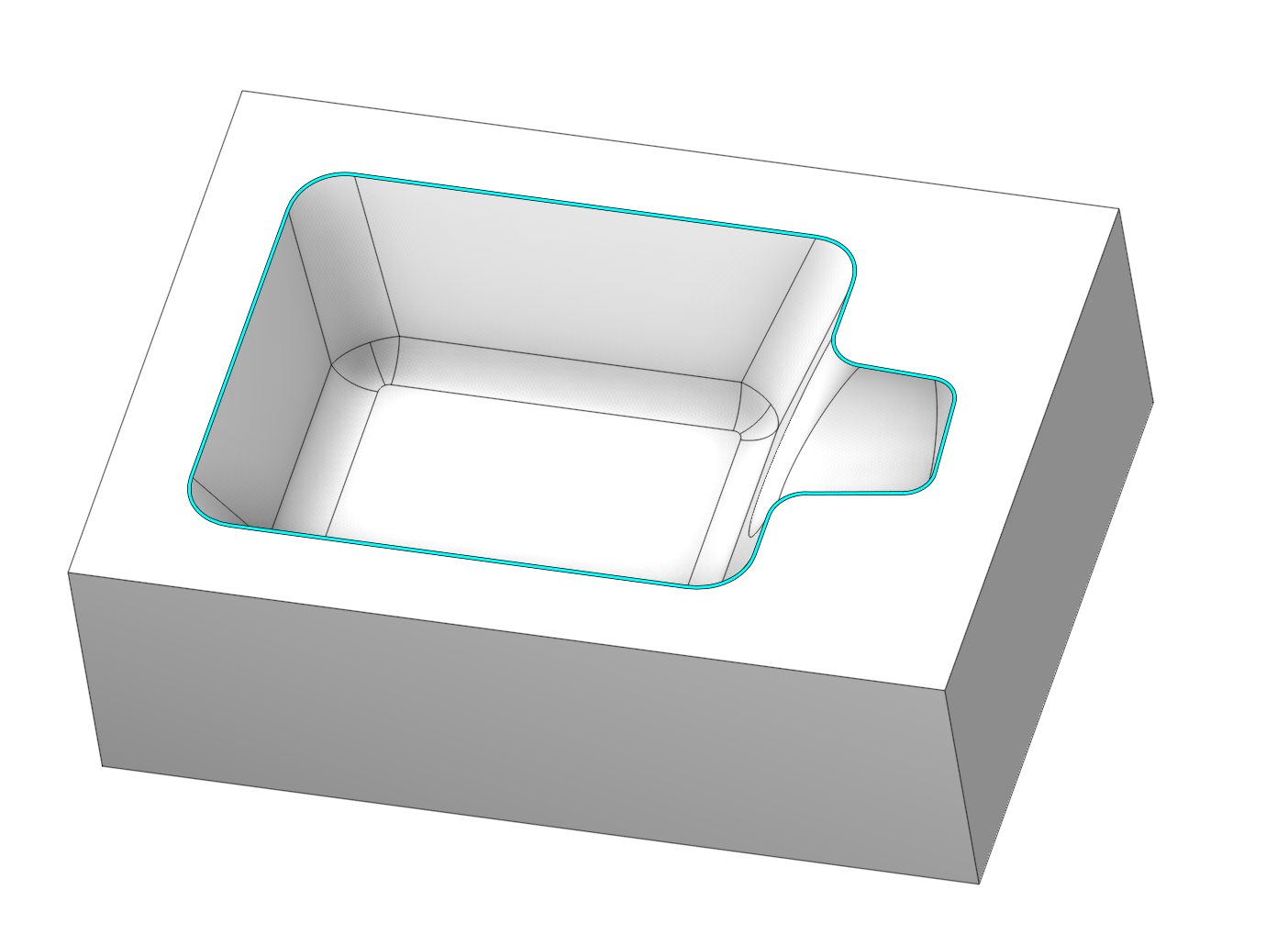

윤곽의 세그먼트를 더블 클릭하면 해당 윤곽의 모든 세그먼트가 자동으로 선택됩니다.

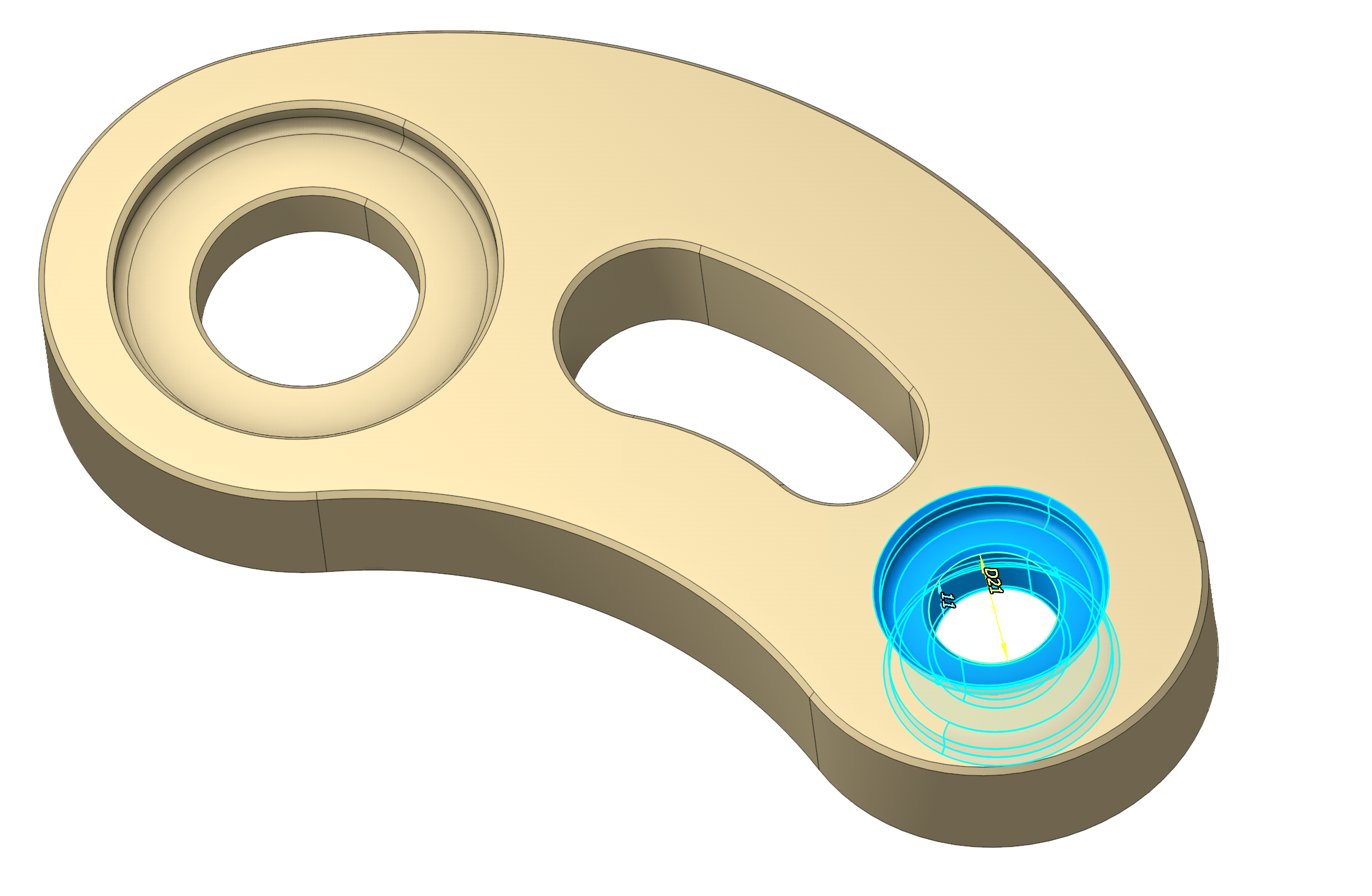

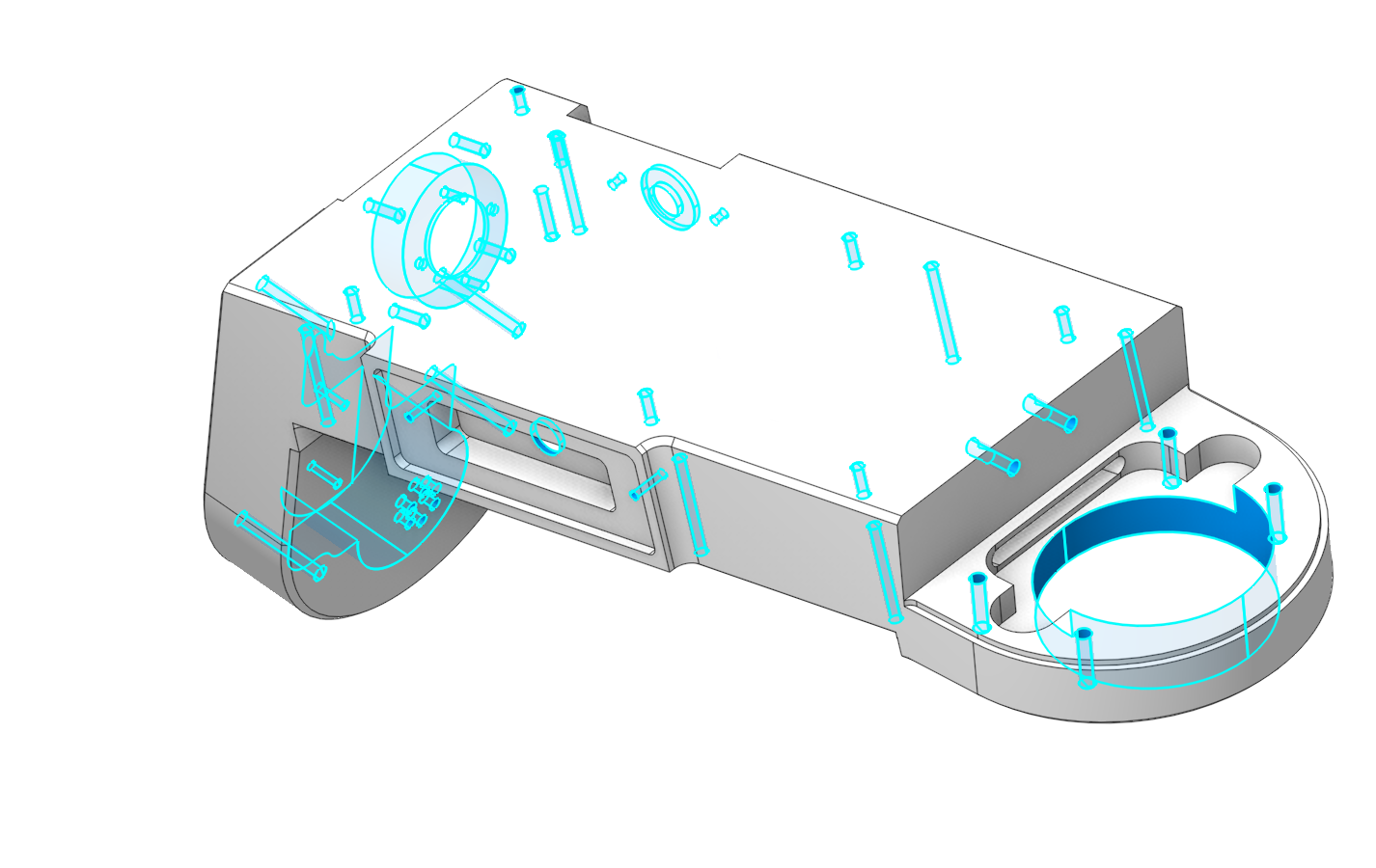

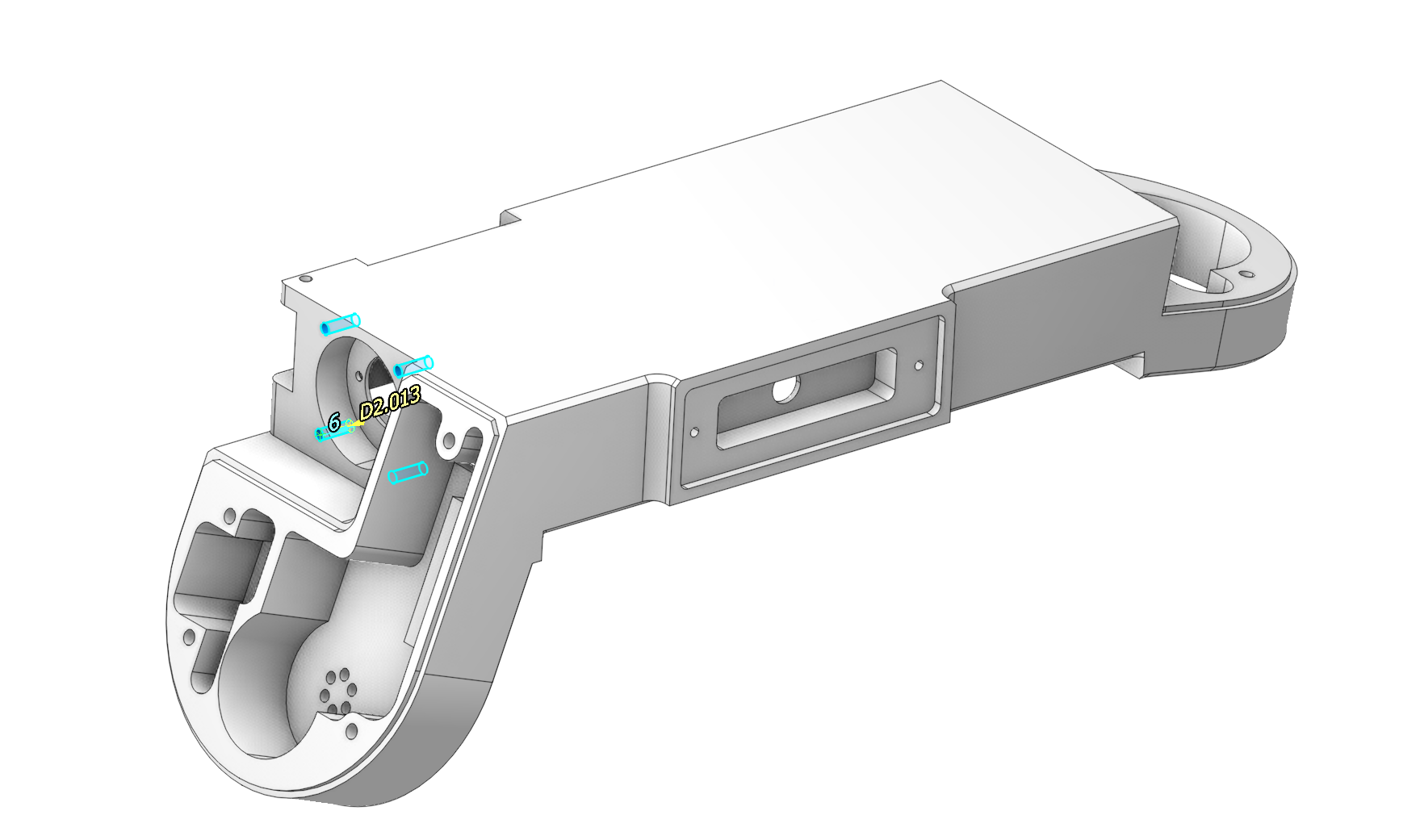

내부 원통면 또는 구멍을 더블 클릭하면 동일한 직경의 모든 내부 원통이 자동으로 선택됩니다.
외부 원통면을 더블 클릭하면 동일한 직경 및 동일한 축을 가진 모든 원통면이 자동으로 선택됩니다.

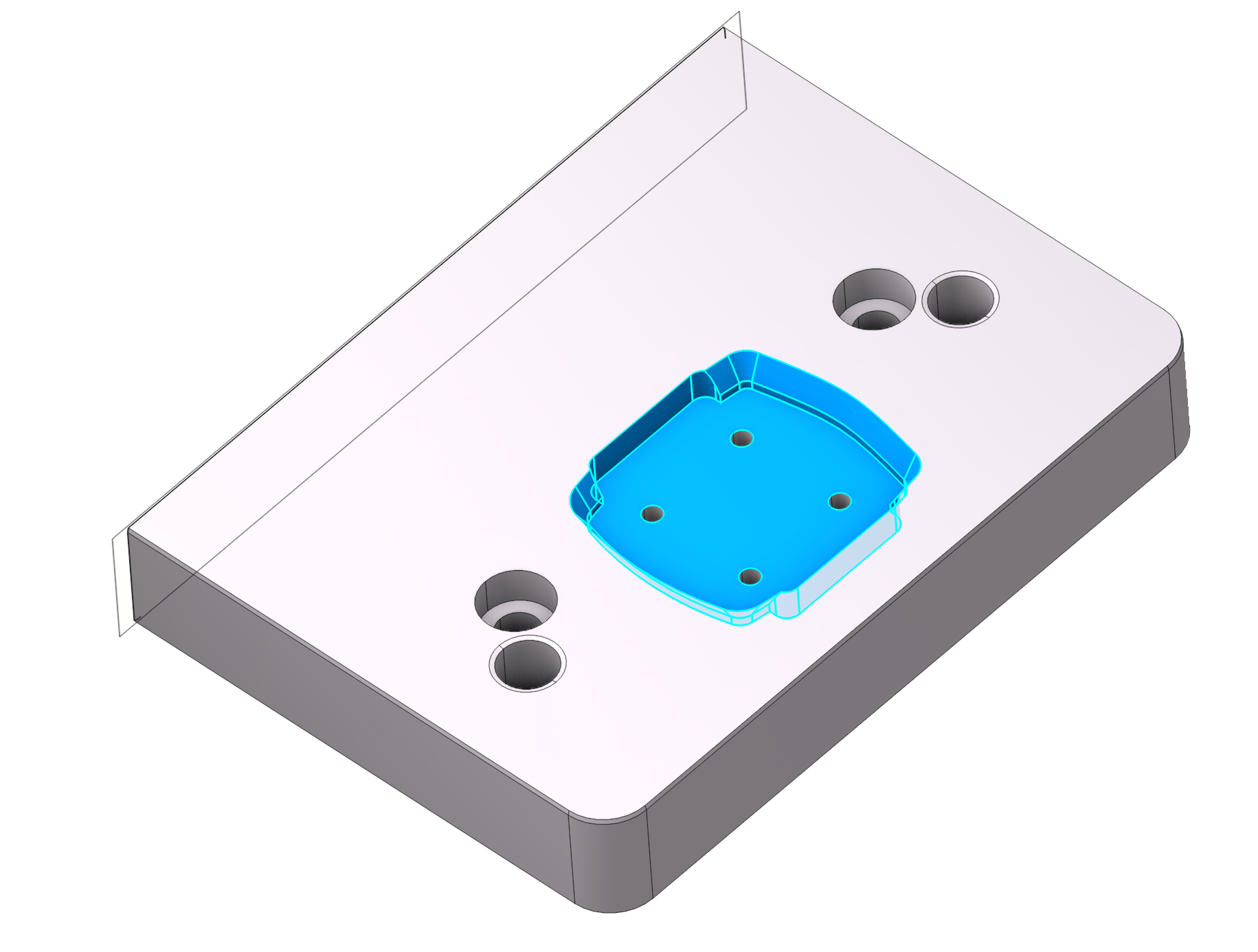

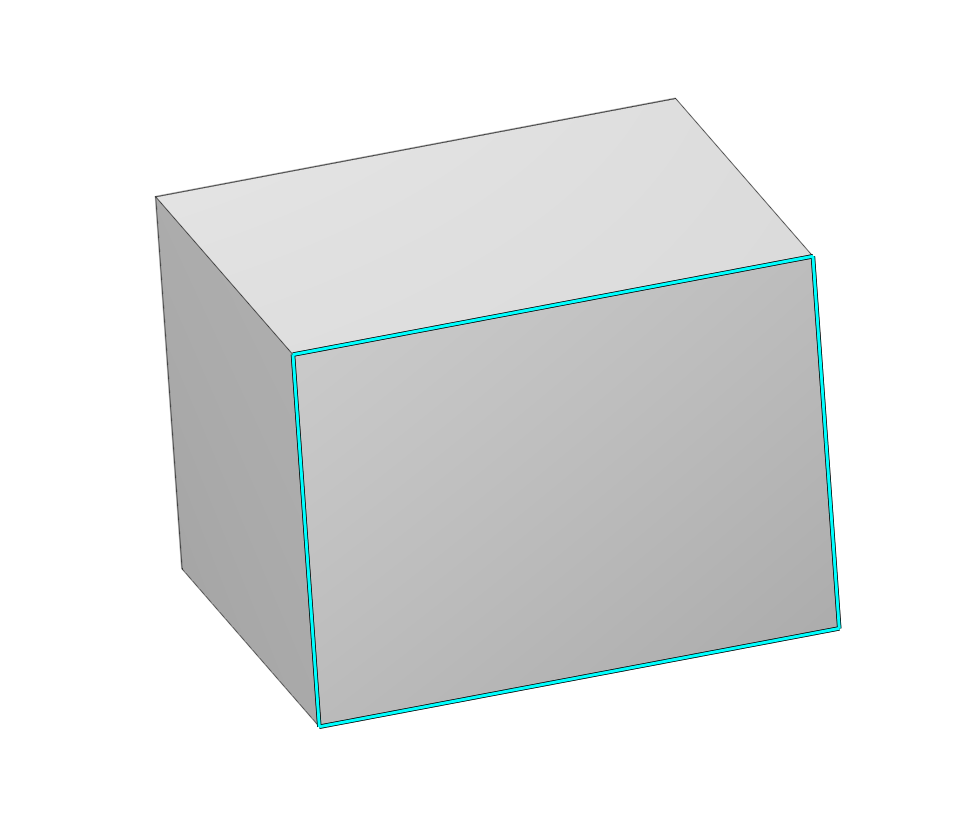

평면을 더블 클릭하면 모든 동일 평면이 자동으로 선택됩니다.
Double click + shift3D 모델 객체에서 더블 클릭 + 전환를 사용합니다.

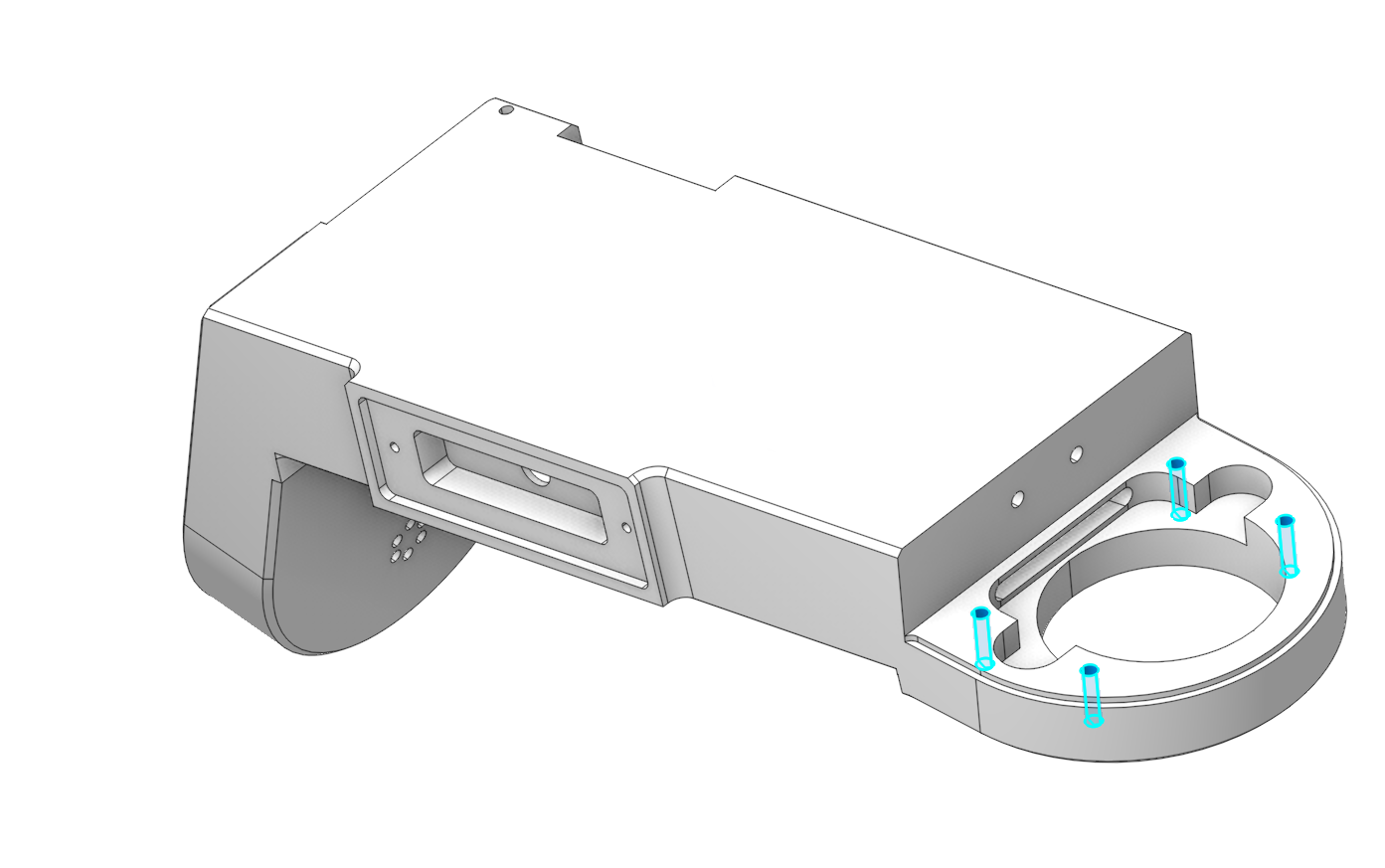

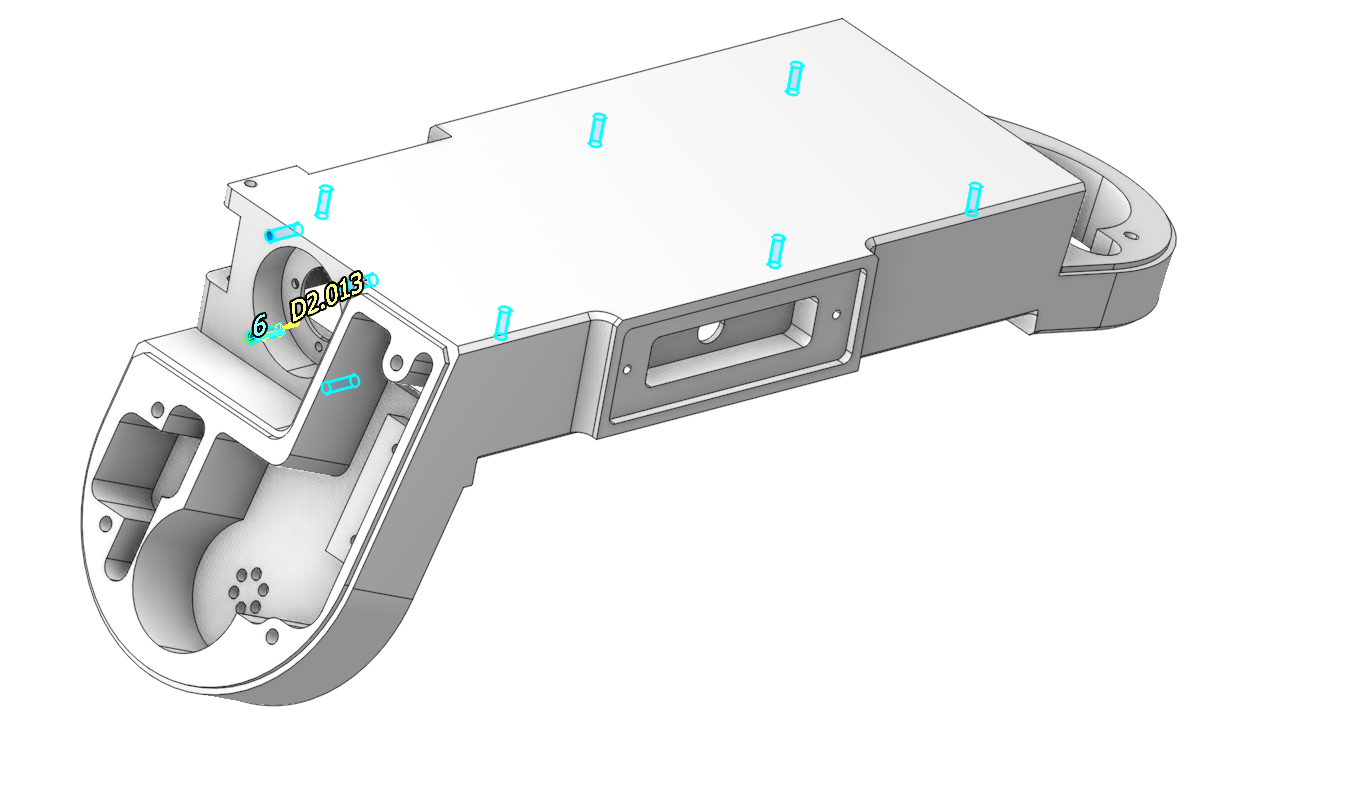

지정된 평면에서 동일한 직경의 모든 내부 원통을 선택합니다.

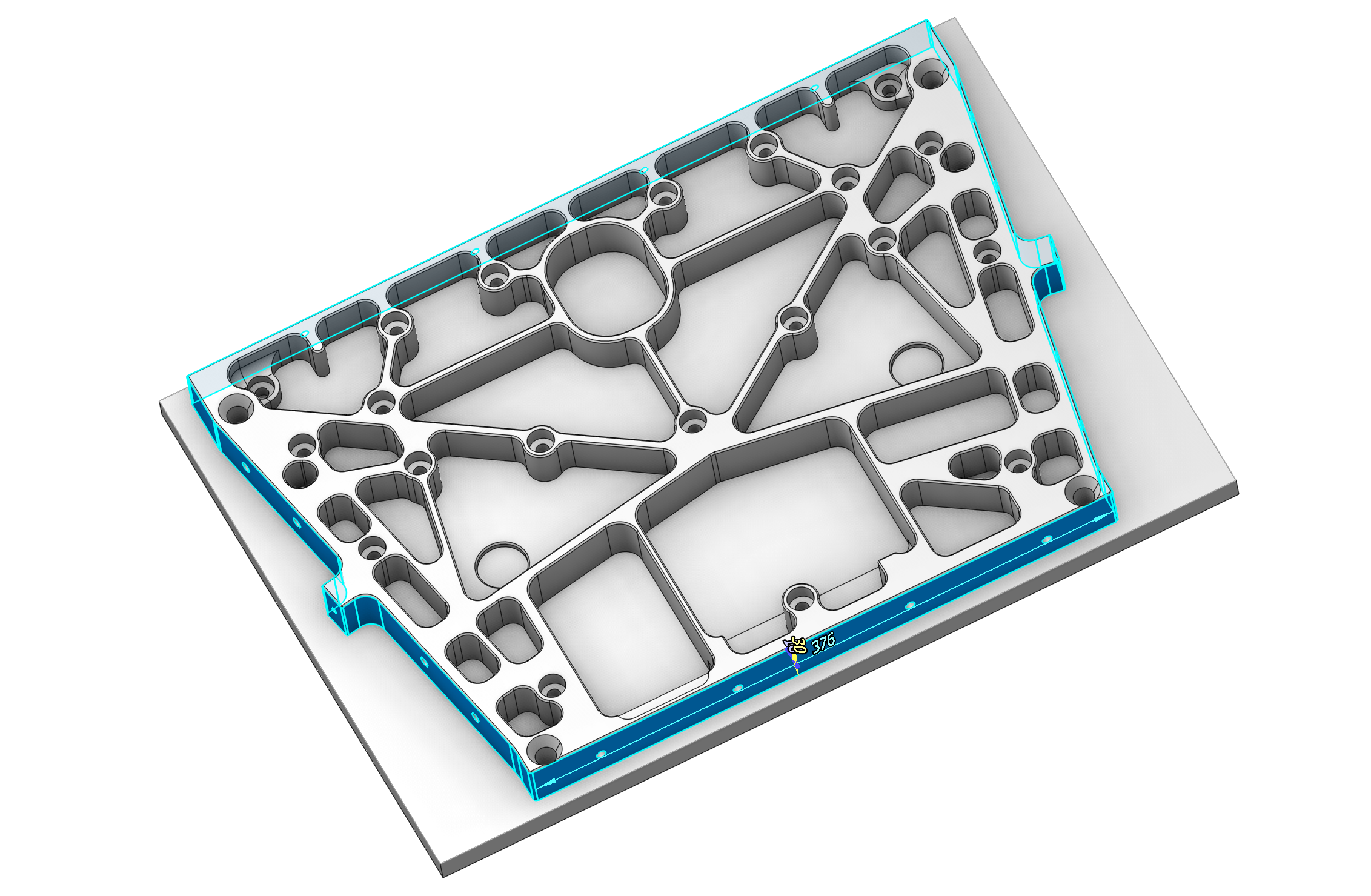

작업 할당의 6D 윤곽에서 크기가 유사한 모서리를 선택할 수 있습니다.

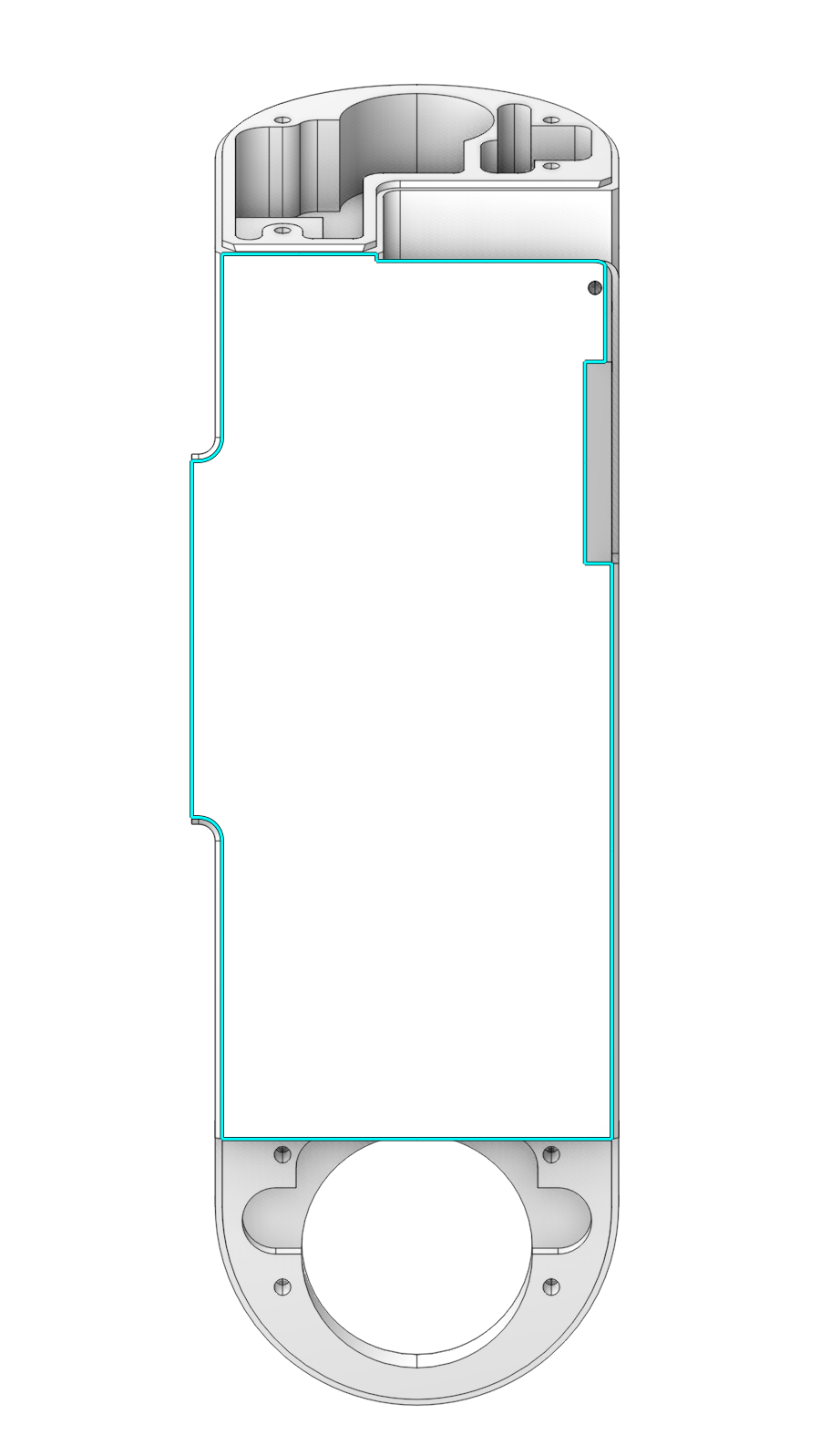

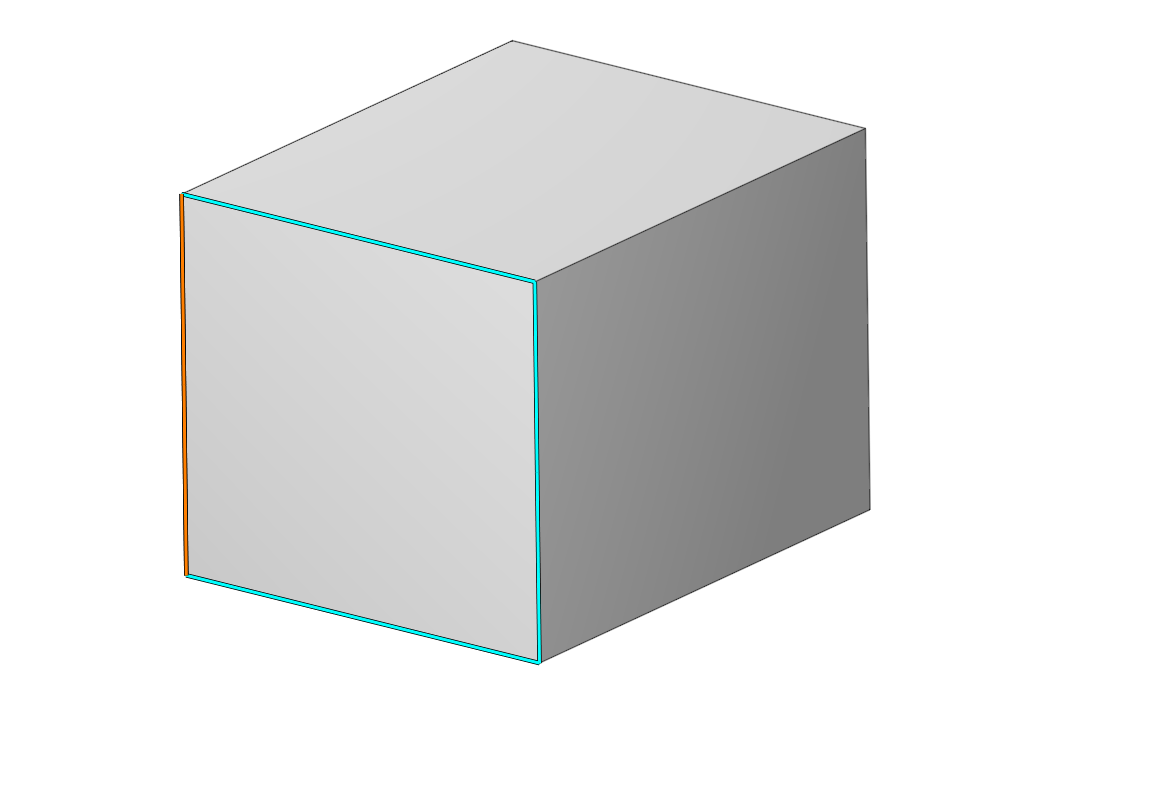

비접선 모서리를 선택할 수 있습니다 (그래픽 창에서의 파트 위치에 따라 모서리가 선택됩니다).
Double click + shift + ctr on 3D 모델 객체.

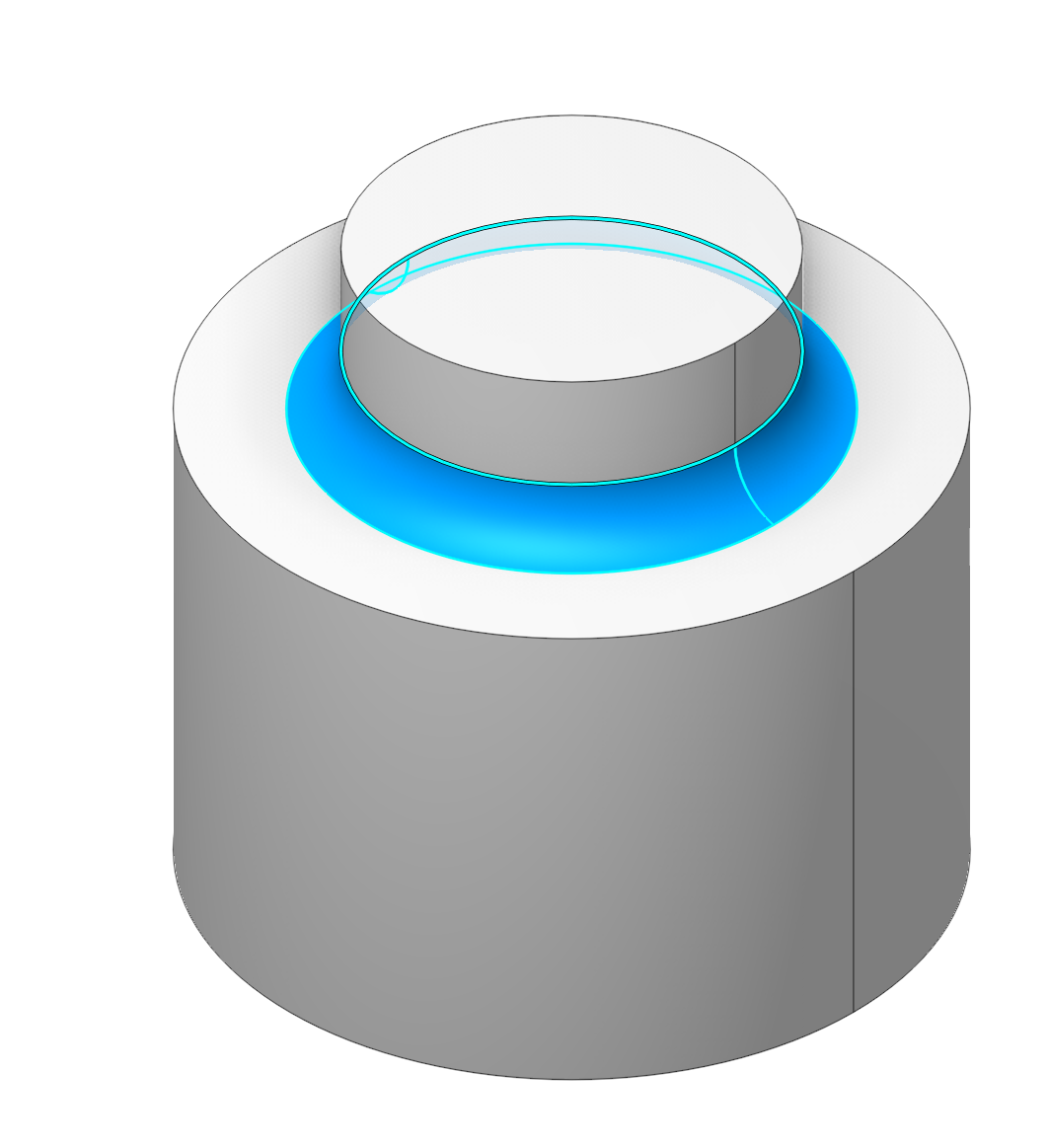

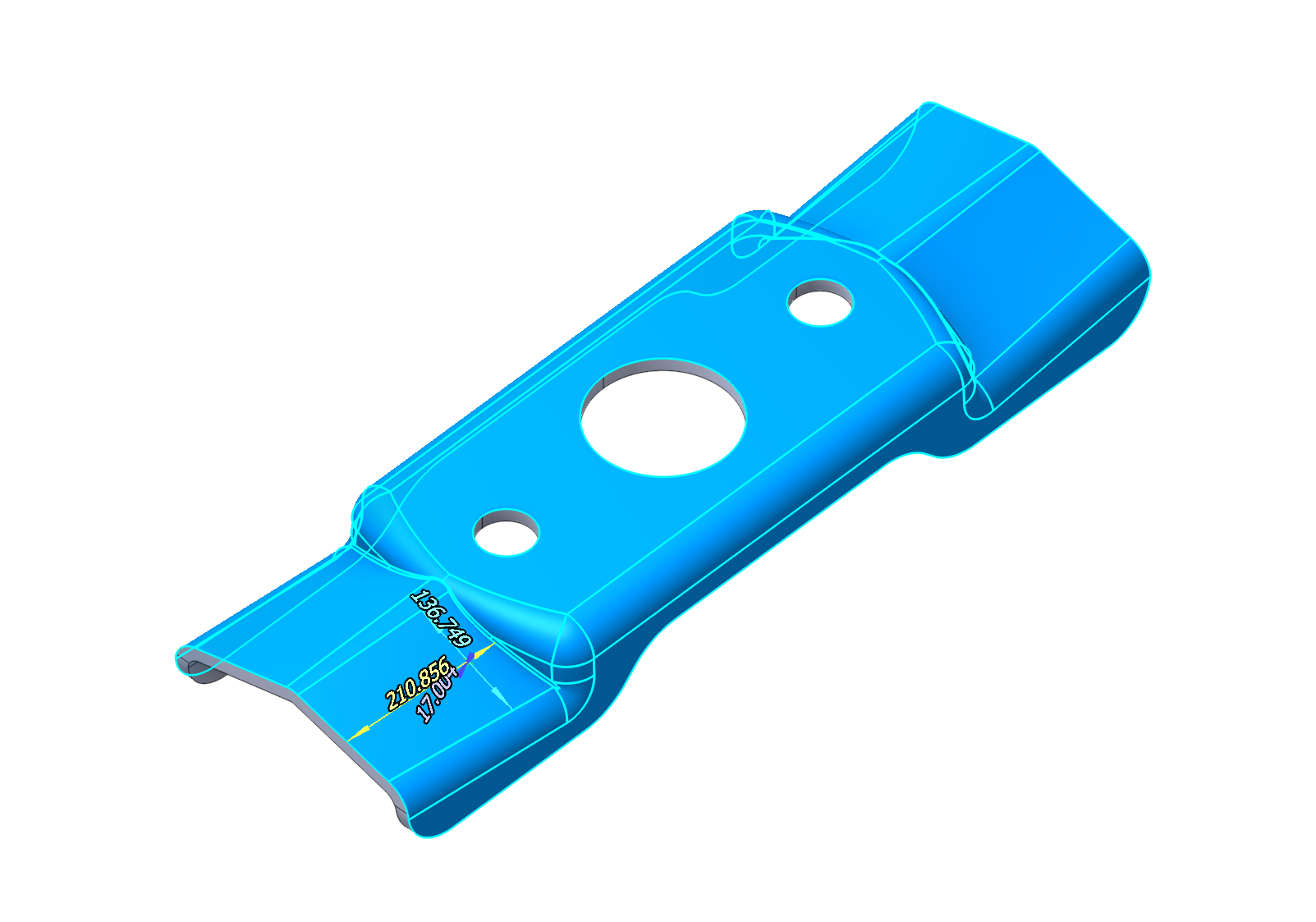

스무딩된 곡면을 선택할 수 있습니다.
오른쪽-click곡면을 마우스 오른쪽 버튼으로 클릭하여 전파(Propagation) 모드를 활성화합니다.Propagation
선택된 요소 외에도, 기능을 보다 유연하게 사용할 수 있는 컨텍스트 필터 세트가 제공됩니다.

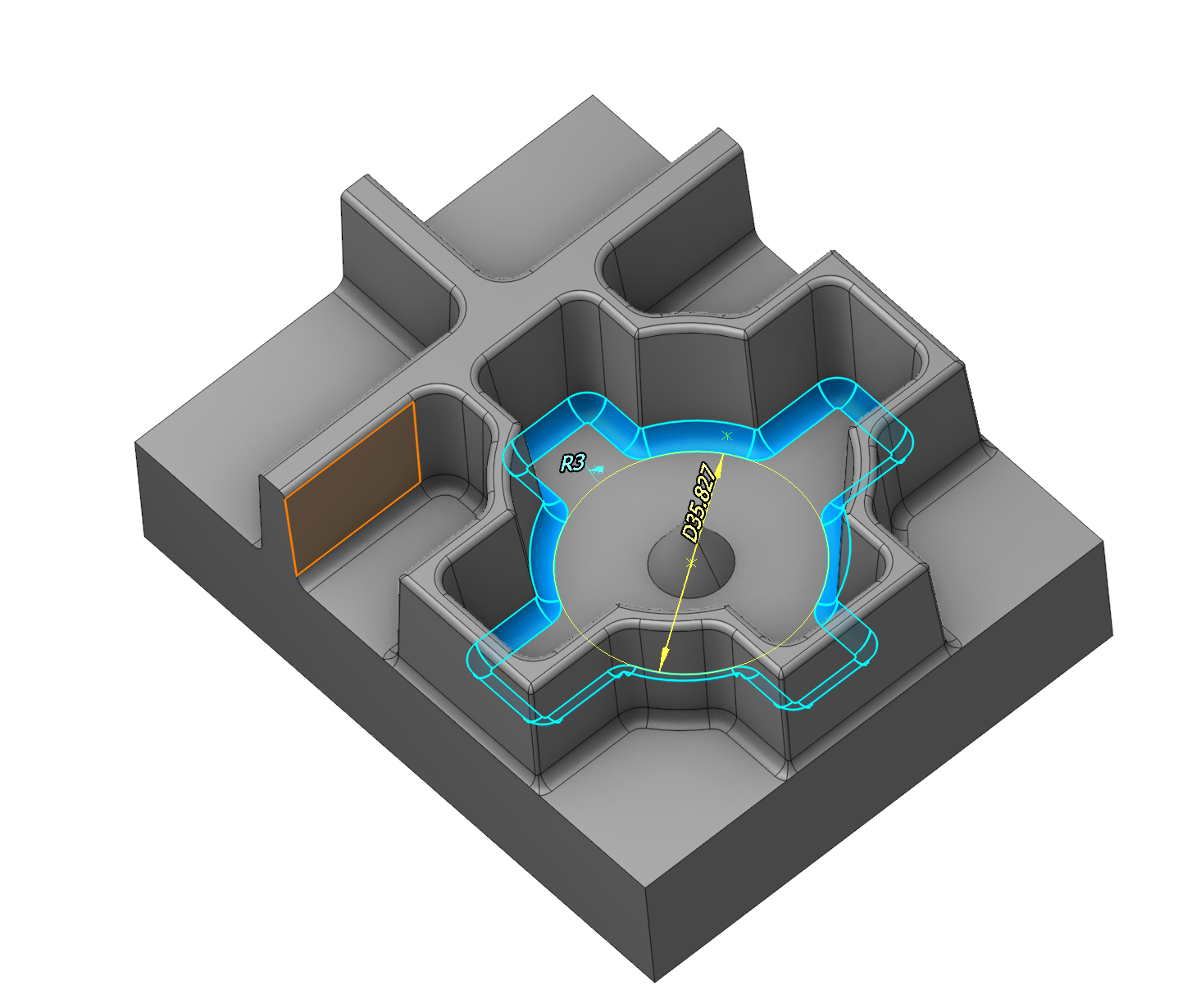

기본 기하학적 선택 요소:
모깎기
모따기

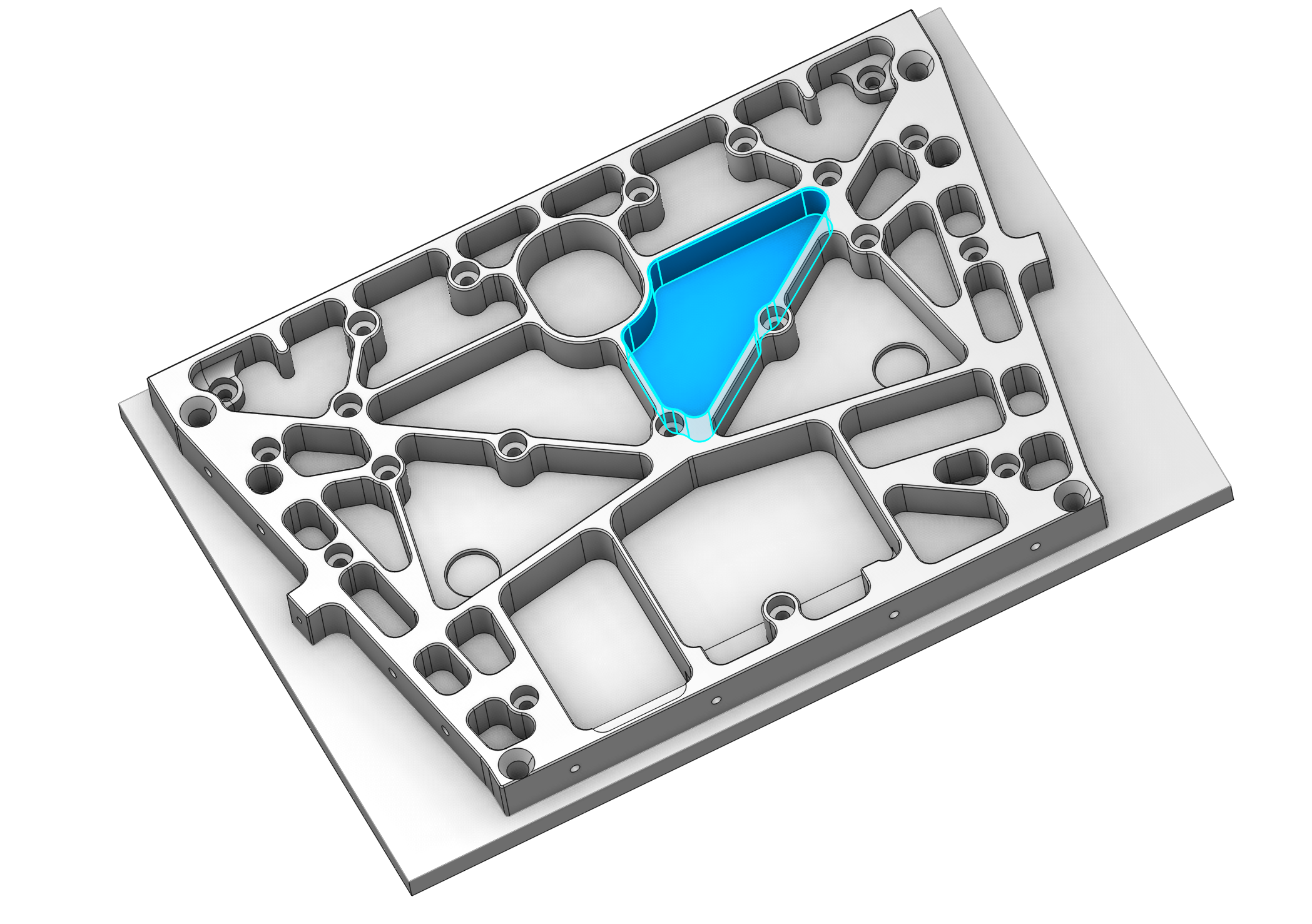

포켓 (귀하 need to select the bottom of the 포켓)

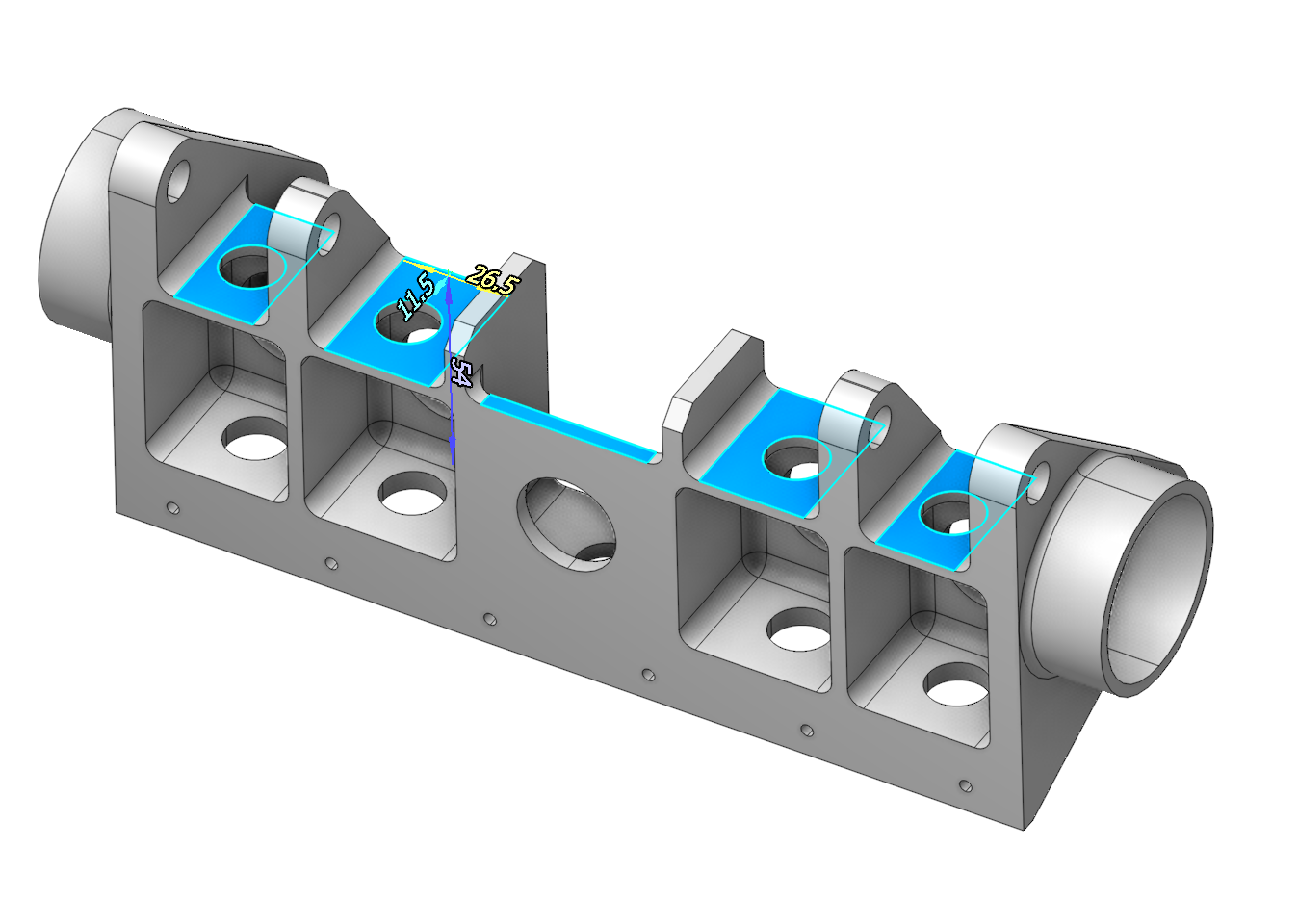

측면

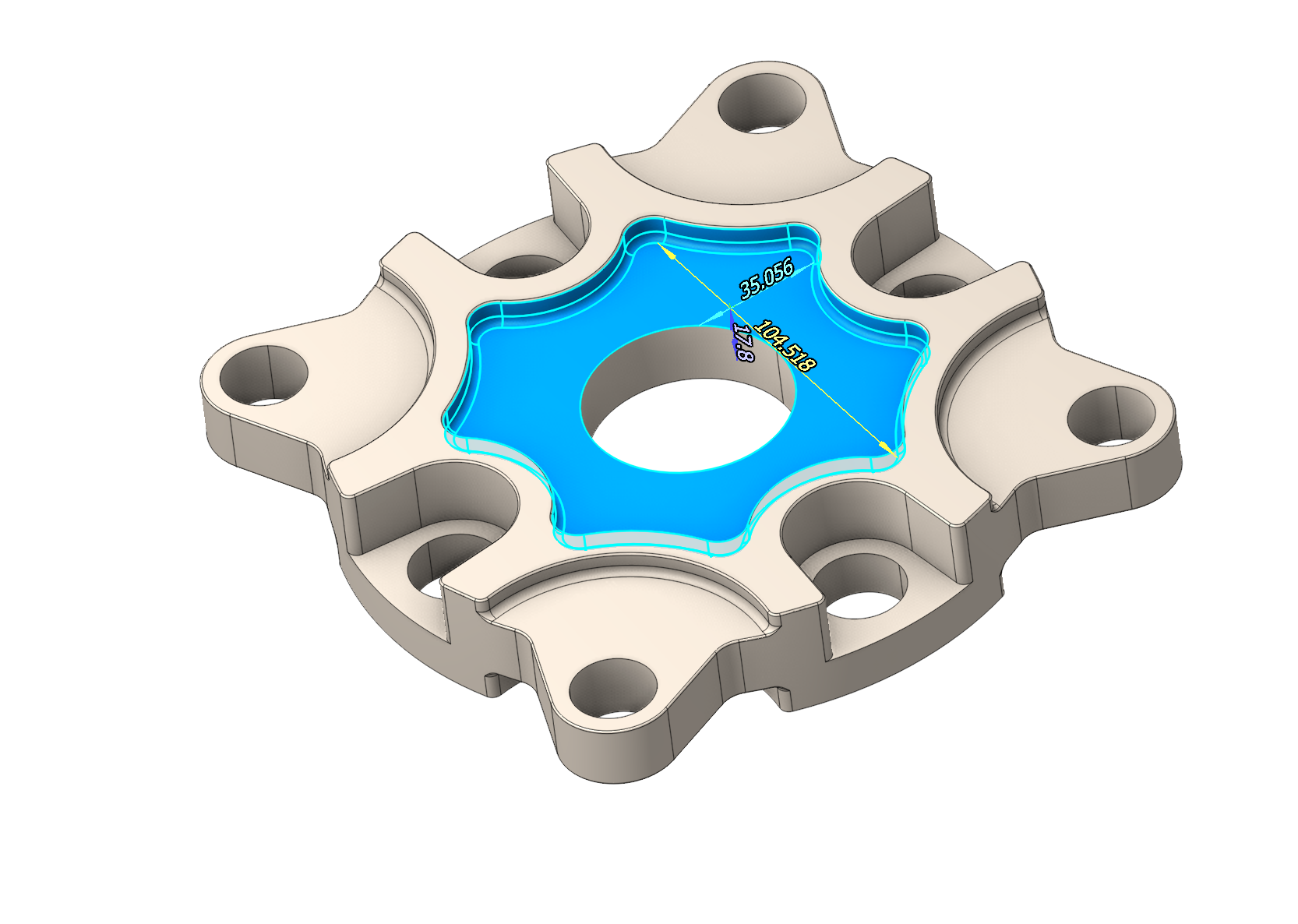

돌출부 (귀하 need to select the top 평면 of the boss)
곡률 완화 (Smoothly mating surfaces)

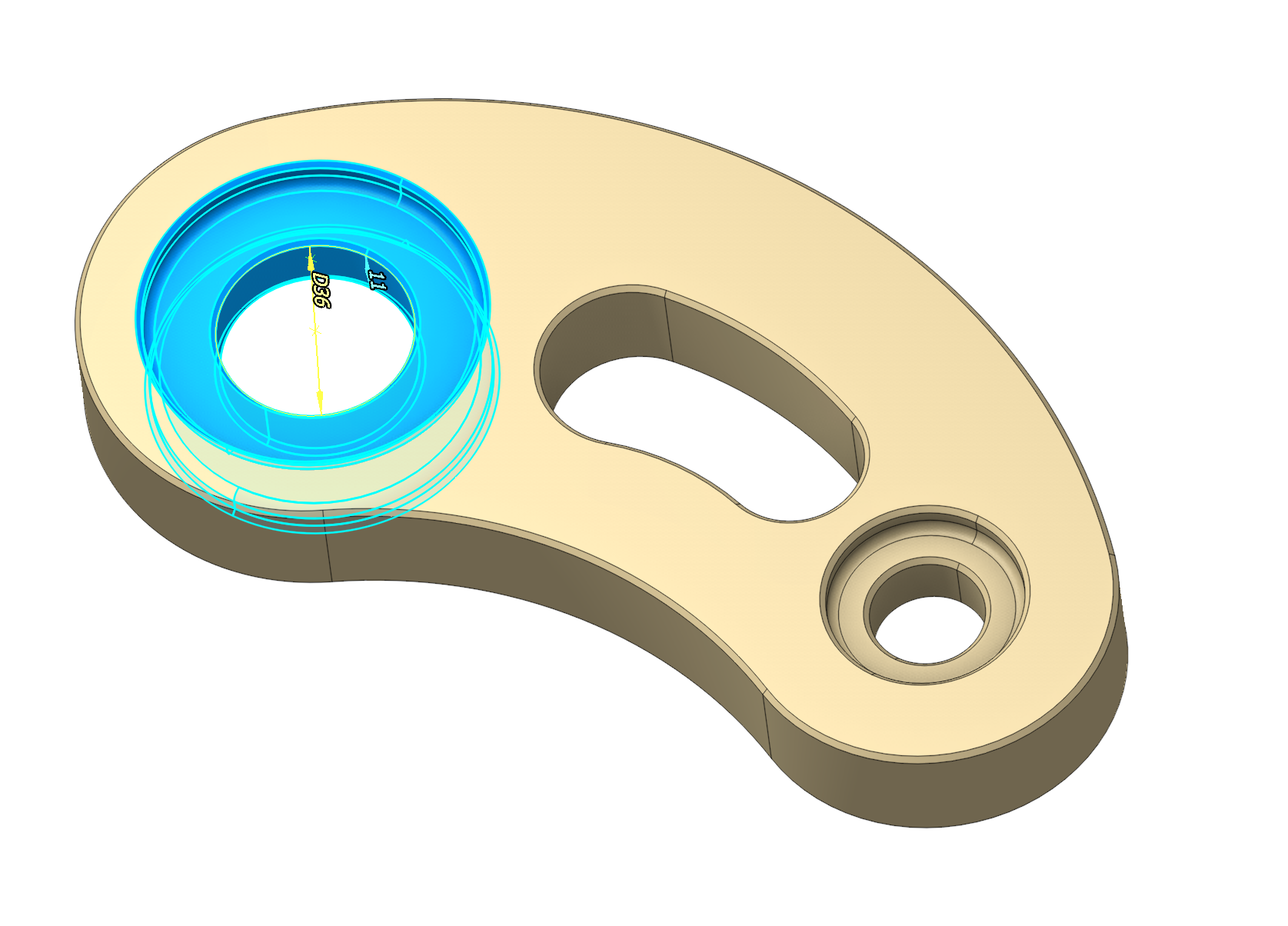

홀
구멍 선택 시 다음과 같은 필터를 사용할 수 있습니다:
by shape
평면 and shape

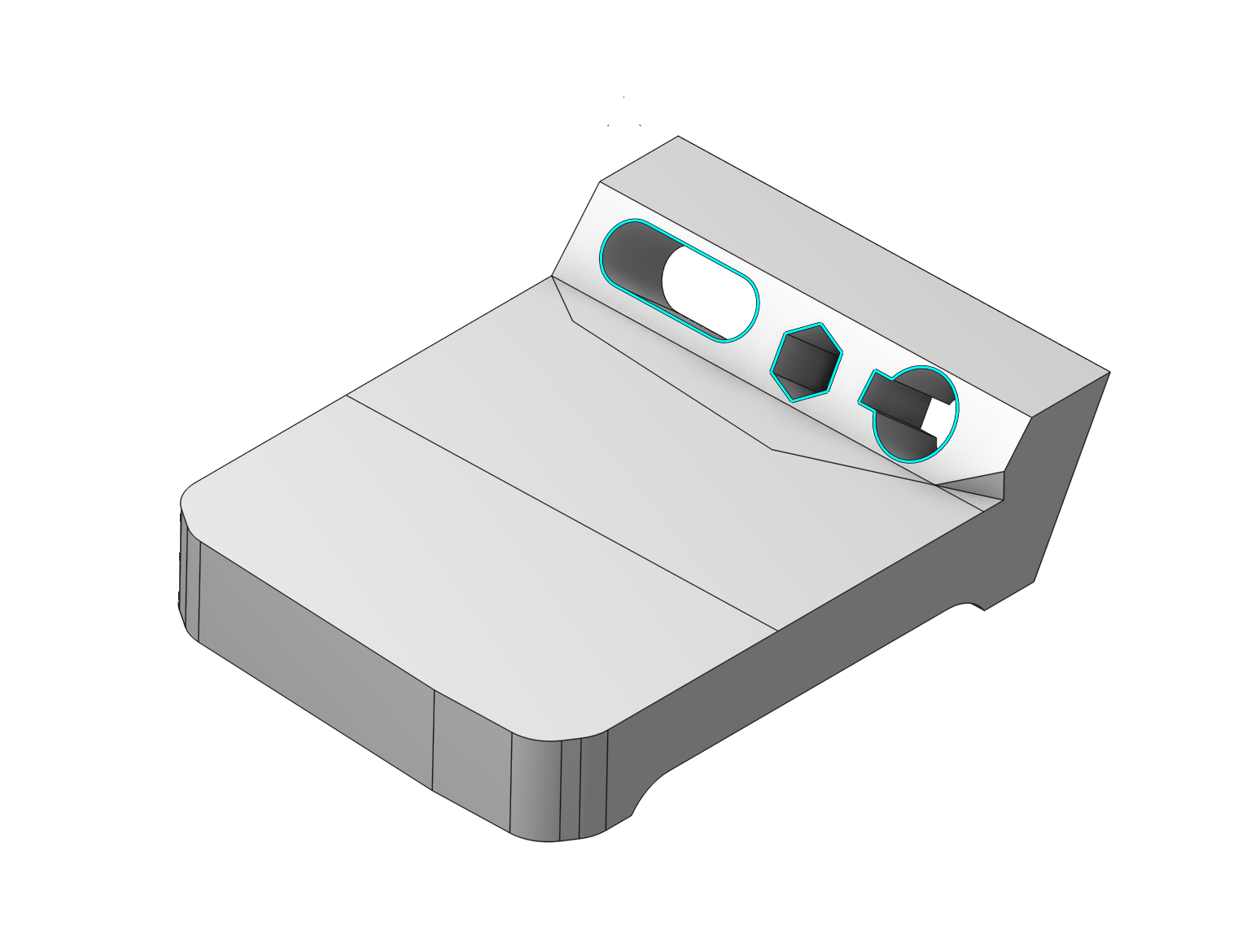

외부 루프. 선택한 곡면에 속하는 외부 모서리를 자동으로 선택하는 기능입니다.
오른쪽-click on the 모서리 to activate the mode (Propagation)
선택된 요소 외에도, 기능을 보다 유연하게 사용할 수 있는 컨텍스트 필터 세트가 제공됩니다.
기본 기하학적 선택 요소:

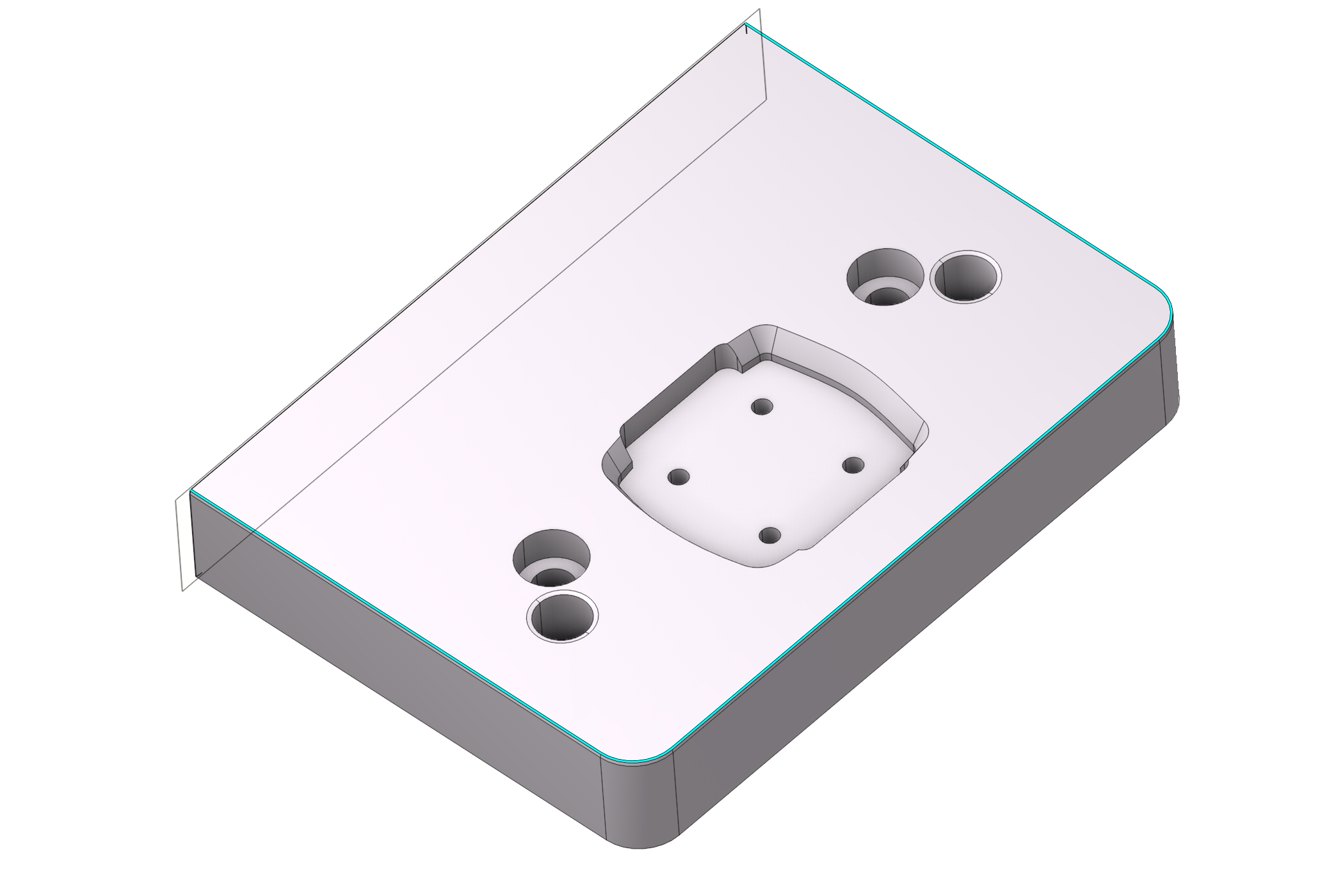

탄젠트 모서리.접선 모서리. 3D 모델에서 서로 접선으로 연결된 모서리를 자동으로 식별하고 선택하는 기능입니다.

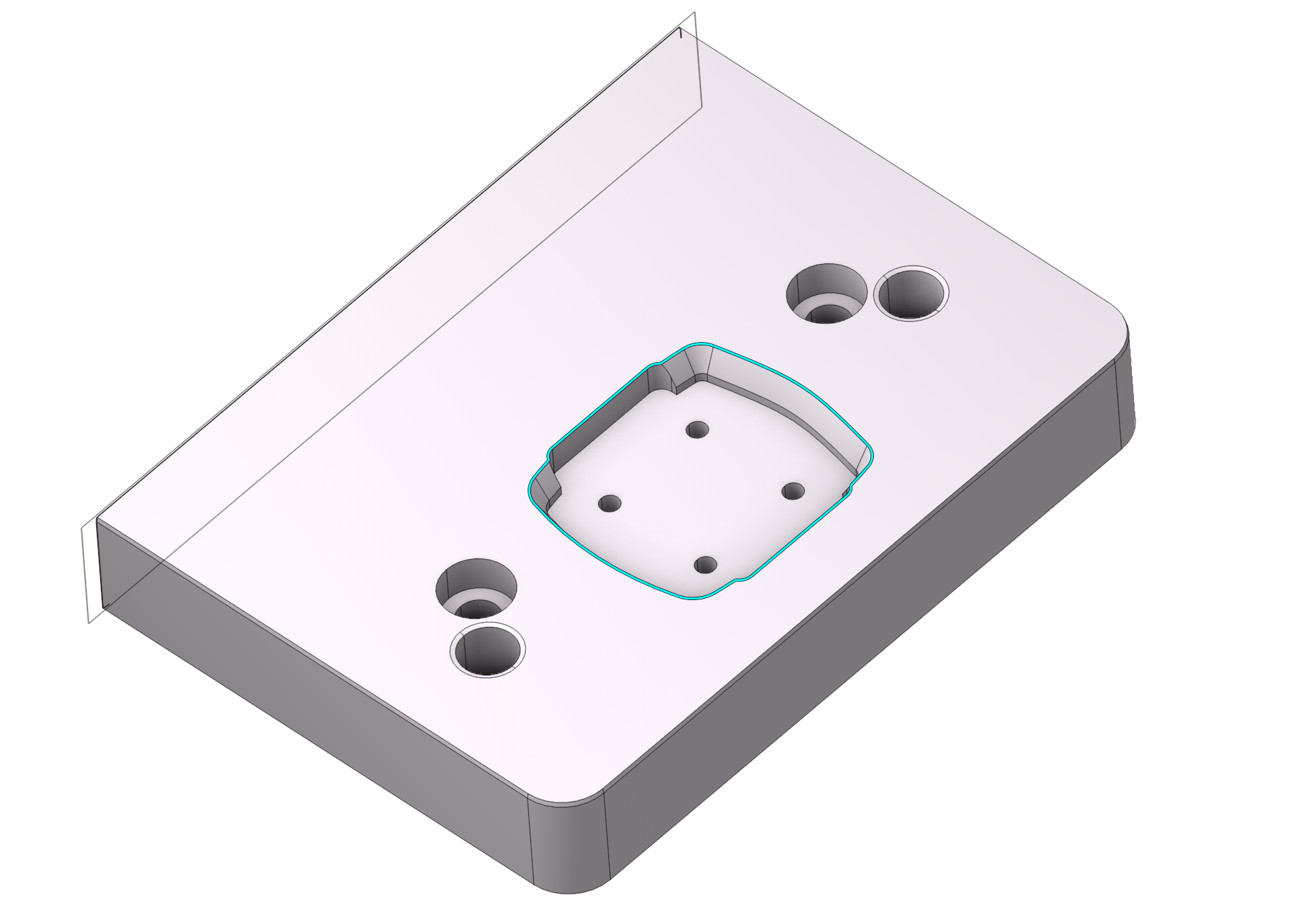

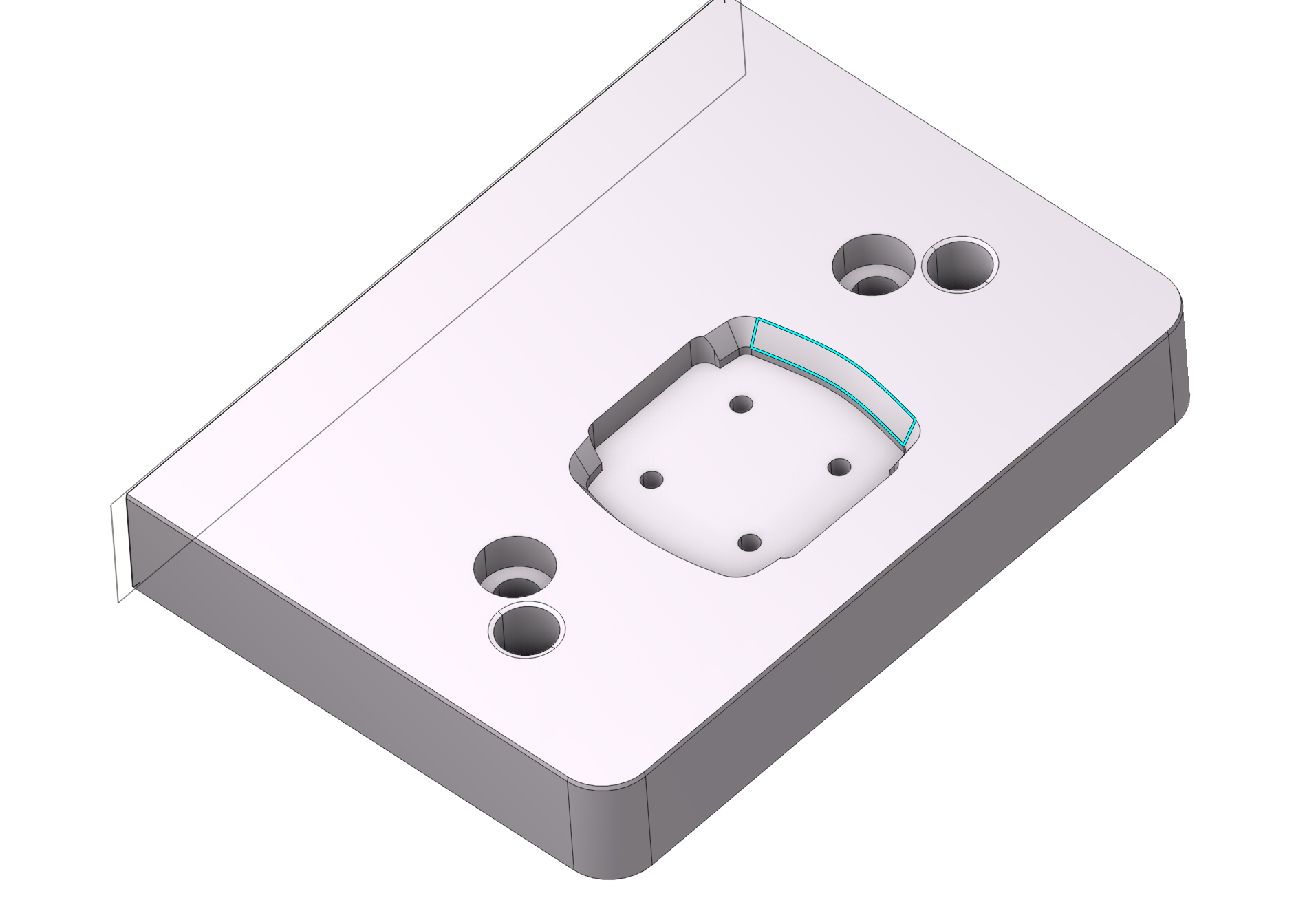

Loop1. 루프1. 연속된(폐쇄) 모서리 체인을 선택하는 기능입니다. 첫 번째 옵션에 따라 작동합니다. It works according to the first option

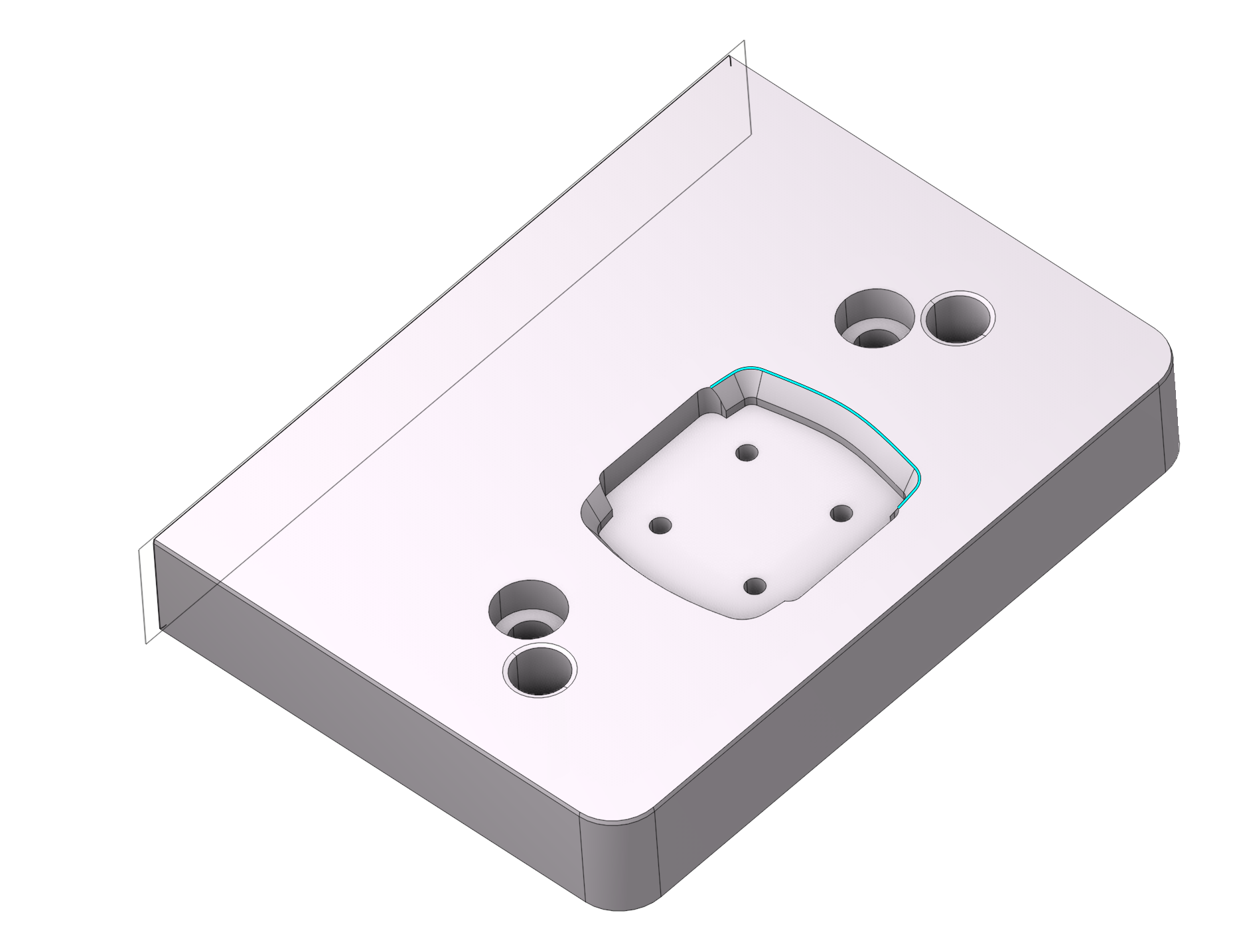

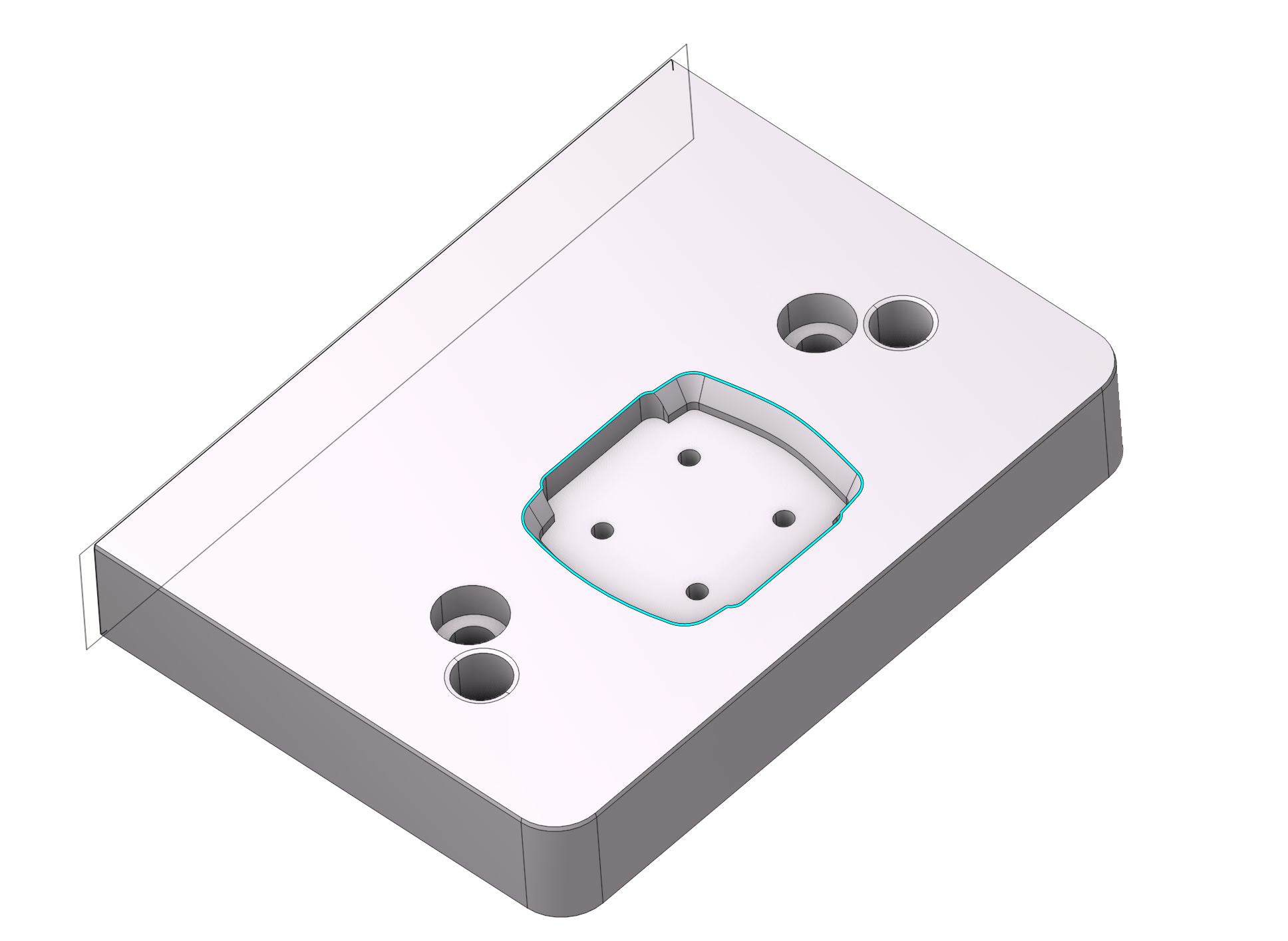

Loop2. 루프2. 연속된(폐쇄) 모서리 체인을 선택하는 기능입니다. 두 번째 옵션에 따라 작동합니다. It works according to the second option
둘러싸인 면. 닫힌 면. 폐쇄 윤곽 내의 곡면을 선택할 수 있습니다.
외부 인접면. 외부 인접 면. 폐쇄 윤곽 외부의 곡면을 선택할 수 있습니다.

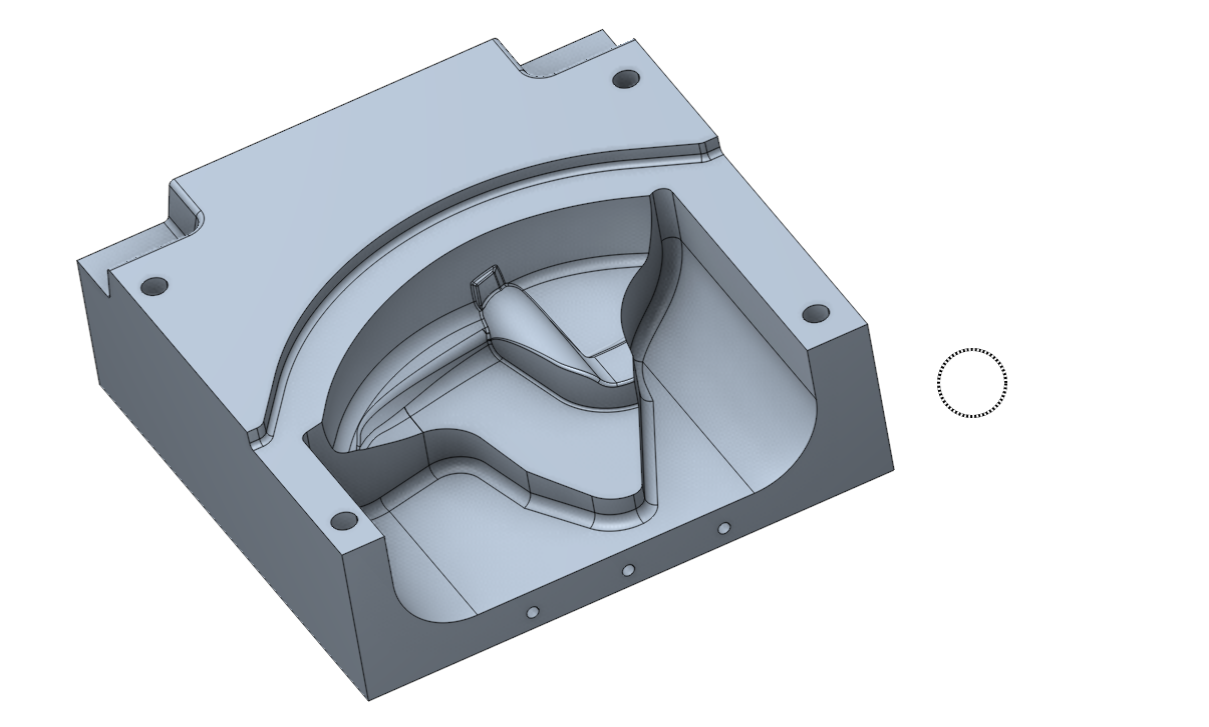

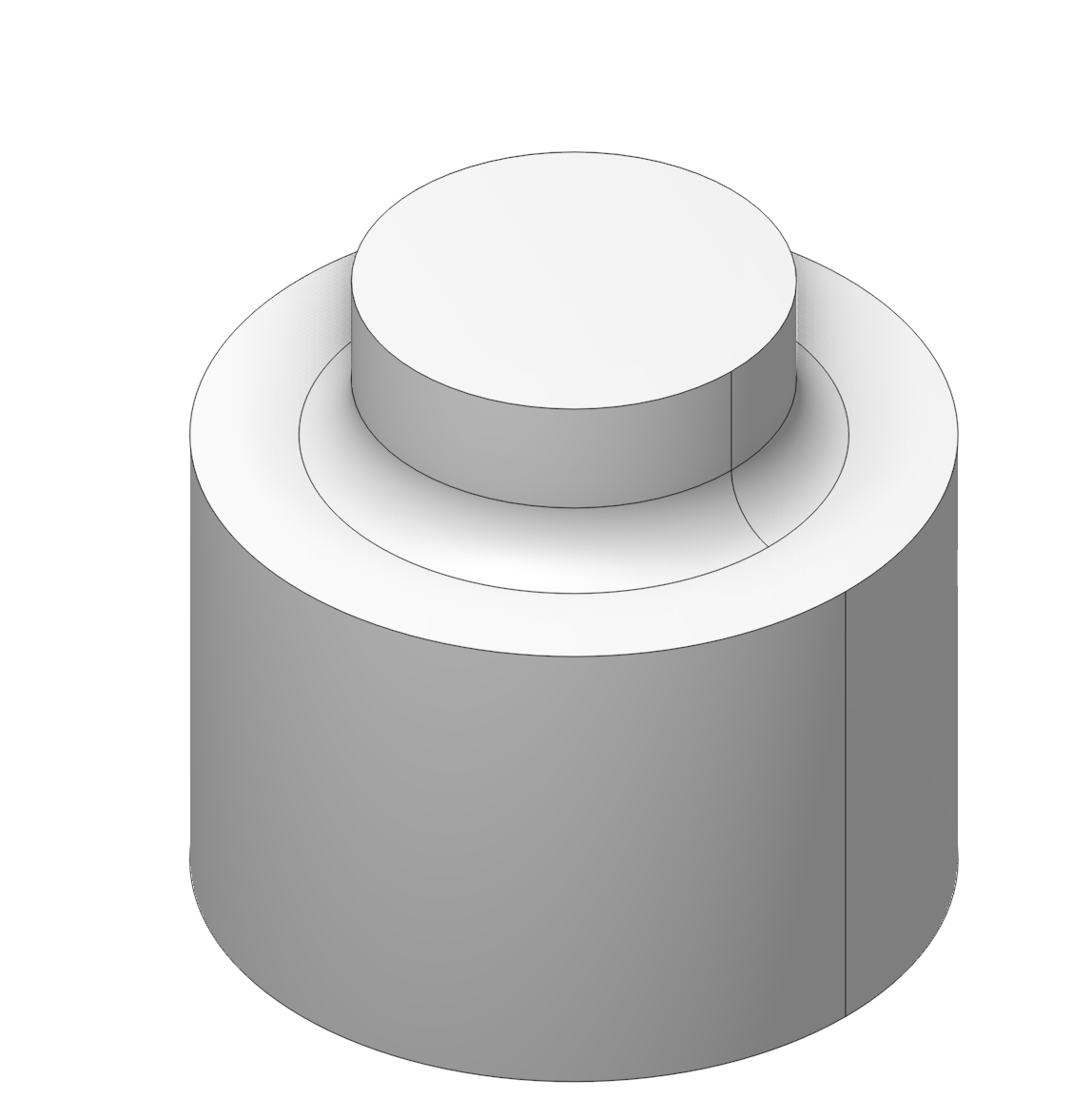

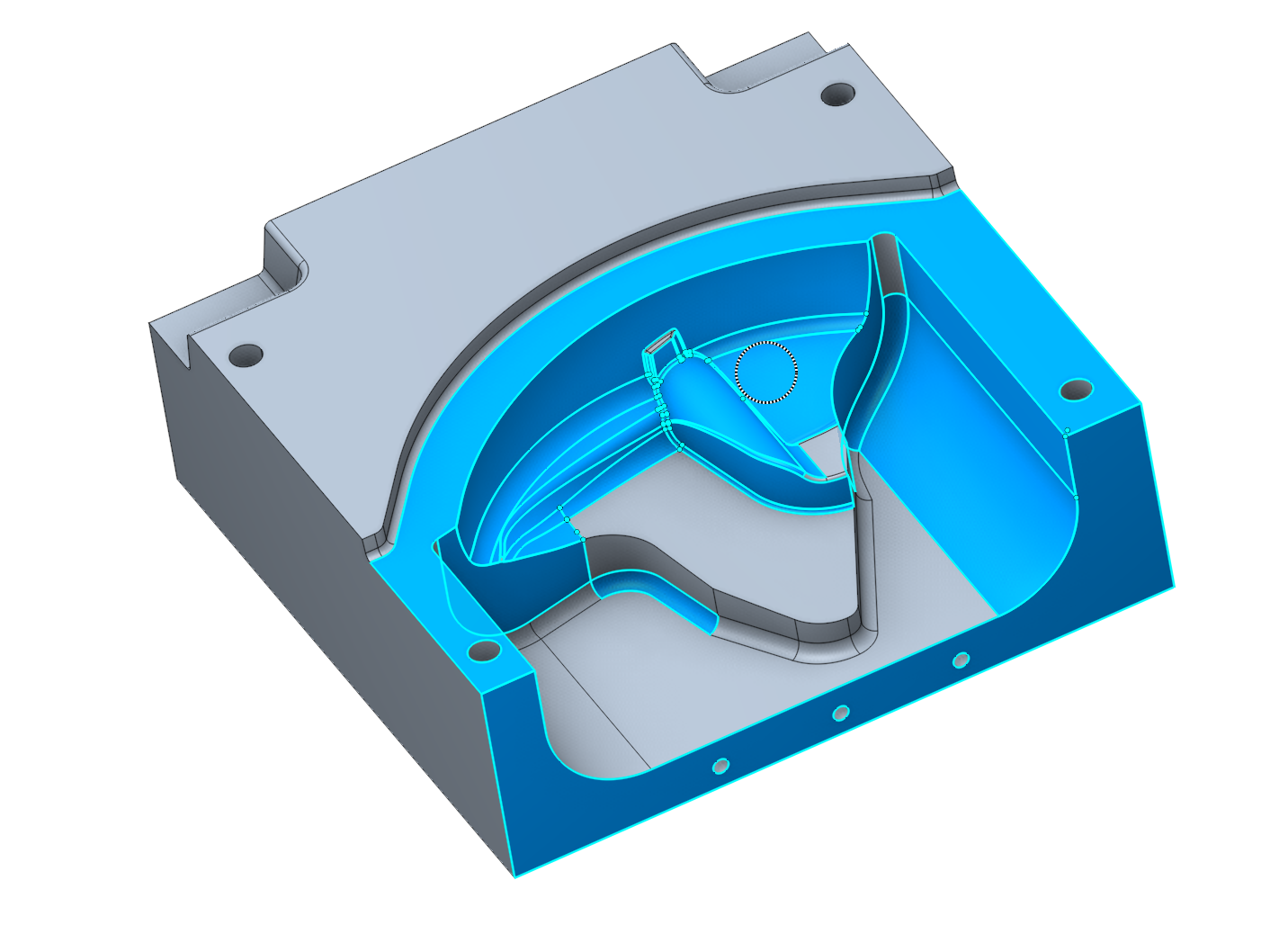

곡면에서 왼쪽 클릭 + Ctrl + Alt로 페인팅 방식의 곡면 선택 모드를 활성화합니다.
곡면을 분산 선택하려면 Ctrl + Alt를 누른 채로 왼쪽 클릭합니다.Ctrl+Alt + 왼쪽-click.
브러시 반경을 변경할 수 있습니다. 전환 + Alt를 누른 채로 마우스 휠을 위아래로 회전합니다.
