선반 작업의 절삭 조건

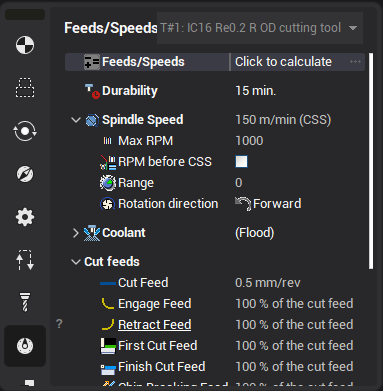

현재 선반 작업의 이송 속도와 스핀들 속도는 파라미터 창의 이송 속도 페이지에서 정의합니다. 아래에 표시됩니다:
속도
스핀들 회전 속도를 정의하는 방법에는 분당 회전수를 직접 지정하는 방식 <RPM>과 일정 표면 속도 <CSS> 방식이 있습니다. 첫 번째 방식에서는 회전 속도가 일정합니다. 두 번째 방식에서는 NC 제어기가 현재 가공 직경에 따라 회전 속도를 계산합니다. 이 경우 최대 스핀들 속도가 <RPM>을 제한합니다. 속도 및 이송 계산기를 호출할 수도 있습니다. It is also possible to call calculator for speeds and feeds.
RPM before CSS
공구가 공구 교환 위치에 있고 스핀들이 CSS 모드로 활성화된 경우, 공구가 공작물 축에서 멀리 떨어져 있어 스핀들 회전이 느려집니다. 첫 번째 급속 이송 시 공구가 축으로 이동하면서 스핀들에 급격한 가속이 발생하며, 이는 공작 기계에 좋지 않습니다. 이 문제를 해결하기 위해 일부 공작 기계 제조사에서는 스핀들을 RPM 모드로 활성화한 후 작업 이송 지점에서 CSS 모드로 전환할 것을 권장합니다. "CSS 전 RPM"은 첫 번째 작업 지점의 RPM과 동일한 회전수로 스핀들을 RPM 모드로 활성화하고, 접근 후 CSS 모드로 전환합니다.
범위
범위는 공작 기계에 고유한 속도 범위입니다 (기계식 기어박스 사용 시).
이송
작업별로 다른 공구 경로 구간에 대해 이송 속도를 설정할 수 있습니다. 작업 유형에 따라 공구 경로에 포함되는 구간이 다르므로 이송 항목의 수도 변경됩니다.
모든 이송 유형은 아래 표에 나열되어 있습니다:
|
|
|
|
|
보조 이송 전체 절삭이 수행되지 않는 모든 이송입니다. 공구를 작업 경로 시작점으로 이동시키는 데 사용됩니다. |
|
|
|
|
|
작업 이송 전체 절삭이 수행되는 모든 이송입니다. |
|
|
|
|
|
급속 이송 안전 평면을 통과하여 이동할 때 사용됩니다. 급속 이송이 적용된 공구 경로 구간은 빨간색으로 표시됩니다. 급속 이송으로 전환하려면 CLData의 RAPID 명령을 사용합니다. |
|
|
|
|
|
절삭 이송 작업 이동의 이송 속도를 정의합니다. 이것이 기본 이송입니다. 다른 모든 이송은 절삭 이송의 백분율로 정의할 수 있습니다. |
|
|
|
|
|
접근 이송 시작점에서 첫 번째 접근의 시작점까지 절삭 영역으로 공구가 진입하는 이송 속도를 정의합니다. |
|
|
|
|
|
복귀 이송 마지막 경로의 마지막 점에서 종료점까지 공구가 복귀하는 이송 속도를 정의합니다. |
|
|
|
|
|
진입 이송 작업 경로의 첫 번째 점으로 진입할 때 사용되는 이송 속도를 정의합니다. 기본값은 작업 이송과 동일합니다. |
|
|
|
|
|
퇴피 이송 작업 행정 후 곡면에서 퇴피할 때 사용되는 이송 속도를 정의합니다. 기본값은 작업 이송과 동일합니다. |
|
|
|
|
|
초회 절삭 이송 공작물에서 첫 번째 레이어를 제거할 때 사용되는 이송 속도를 정의합니다. 공작물에 표피층이 있는 경우 초회 이송은 절삭 이송보다 낮아야 합니다. |
|
|
|
|
|
정삭 이송 황삭 작업에서 요구되는 표면 거칠기를 얻기 위해 가공면을 따라 이동하는 이송 속도를 정의합니다. |
|
|
|
|
|
횡단 이송 다음 작업 패스로 이동할 때 사용되는 이송 속도를 정의합니다. |
이송 값은 다음 단위로 정의할 수 있습니다:
<mm/최소> – 이송 값을 분당 이동 길이로 정의합니다
<mm/rev> – 이송 값을 스핀들 1회전당 공구 이동 길이로 정의합니다
<절삭 이송의 %> – 이송을 절삭 이송 값의 백분율로 정의합니다. 예를 들어 값이 100%이면 이송은 절삭 이송과 동일합니다. 값이 50%이면 이송은 절삭 이송의 절반입니다.
Note: If the cut feed is changed than the all feeds defined as a percent of the cut feed will be modified.
