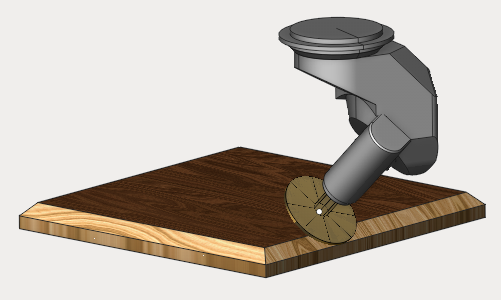

디스크 절단 2D

images/download/attachments/142656904/2D.png

이 작업은 판재 절단용으로 설계되었습니다. 디스크 절단 2D의 대부분의 파라미터는 2D 윤곽 가공 작업과 동일합니다. 작업 지정은 평면 곡선(프로파일) 또는 3D 모델의 모서리로 정의할 수 있습니다.disc cutting 2D2D contouring

작업 지정은 2D 윤곽 가공과 동일한 방식으로 정의됩니다. 그래픽 뷰에서 곡선 또는 모서리를 선택하고 곡선 버튼을 누르십시오. 먼저 작업 지정에서 디스크 경로가 생성될 3D 모델의 윤곽 또는 모서리를 지정합니다. 윤곽 또는 모서리를 선택한 후 "곡선" 버튼을 누르십시오. 가공할 피처는 3D 모델에서 곡면을 선택하고 "포켓" 버튼을 눌러 동일한 방식으로 추가할 수 있으며, 선택한 곡면의 경계가 자동으로 작업 지정에 추가됩니다. 상단 및 하단 레벨을 제한하려면 원하는 레벨에 있는 기하학적 요소를 선택하고 "상단 레벨" 또는 "하단 레벨" 버튼을 누르십시오.커브

"작업 지정" 탭이 열려 있고 곡선이 지정된 상태에서, 그래픽 창의 곡선 위 화살표를 좌클릭하여 공구의 이동 방향과 곡선에 대한 상대 위치(좌/우)를 대화식으로 선택할 수도 있습니다.

이 외에도 인스펙터에서 다음 파라미터를 사용할 수 있습니다.

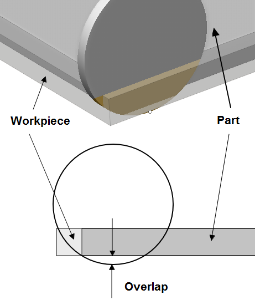

  • Overlap오버랩. 톱날이 공작물 하단 레벨을 초과하는 양을 정의하는 파라미터입니다.

images/download/thumbnails/142656904/Overlap2D_Eng.png

  • Overlaps in corners코너 오버랩. 가공 코너의 측면을 변경할 때 공구가 회전하는 높이를 지정하는 파라미터입니다.

images/download/attachments/142656904/%D0%9E%D1%82%D0%B2%D0%BE%D0%B4%D1%8B_%D0%B2_%D1%83%D0%B3%D0%BB%D0%B0%D1%85.png

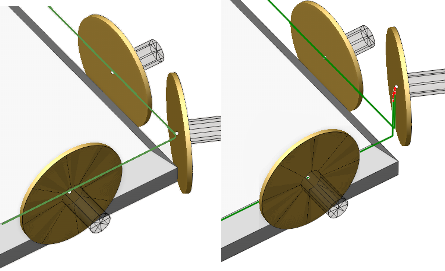

  • Sharp corners예각 코너. 코너를 예각으로 간주하여 가공 시 공구 복귀가 필요한 각도 한계를 정의하는 파라미터입니다. 아래 이미지는 직각을 통과하는 경우입니다(첫 번째 경우는 예각 코너 값이 90도 미만, 두 번째 경우는 90도 초과).

images/download/attachments/142656904/Angle_2D.png

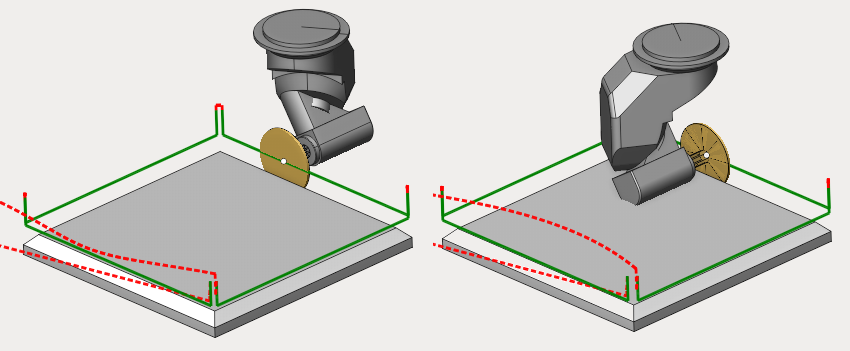

  • Sawing mode절단 모드. 절단 유형을 정의합니다 - 하향, 상향, 후면 또는 전면. 하향/상향 - 해당 절삭 모드를 보장합니다. 윤곽 방향이 변경되면 톱이 회전하여 반대쪽에서 파트를 가공하기 시작합니다. 후면/전면 - 윤곽 방향에 관계없이 톱이 항상 지정된 측면으로 파트를 가공합니다.
    하향/conventional - ensures the respective cutting mode. When changing the 윤곽 direction, the saw will 범위 초과 and start to 공작 기계 the 파트 with the opposite side.
    후면/front side - the saw always machines the 파트 using the specified side, regardless of the direction of the 윤곽.


images/download/attachments/142656904/Sawing_mode.png

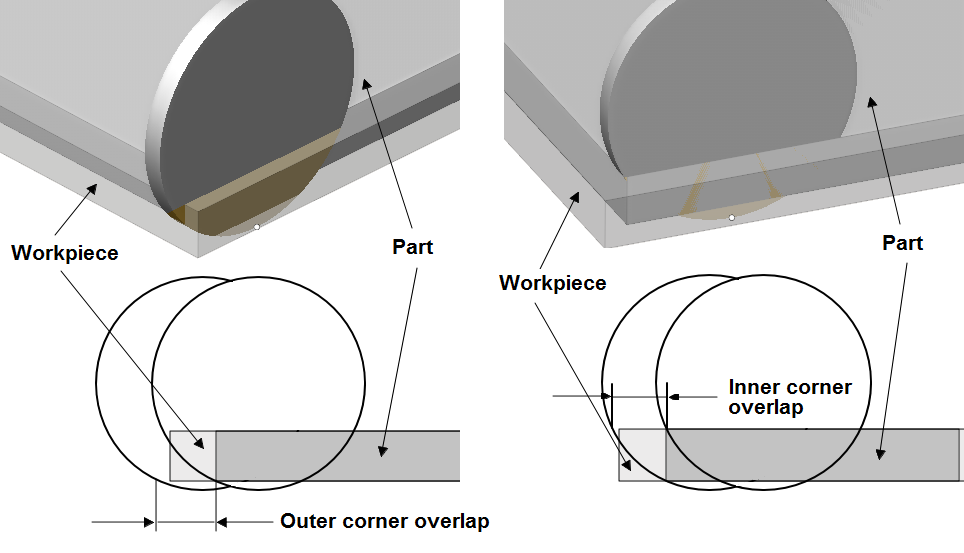

  • Overlaps오버랩. 외부 코너와 내부 코너의 오버랩 값을 각각 지정하는 파라미터입니다.

images/download/attachments/142656904/OverlapInOut_Eng.png

  • Layers (depth)레이어(깊이). 공구 패스 횟수를 정의합니다. 패스 횟수로 지정하거나 상단 및 하단 가공 레벨에서 자동 계산할 수 있습니다. mm 또는 공구 직경 백분율로도 지정할 수 있습니다.

images/download/thumbnails/142656904/%D0%A1%D0%BB%D0%BE%D0%B8.png

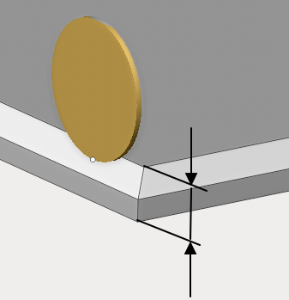

  • 상단 and bottom 파트 level파트 상단 및 하단 레벨 - 가공할 파트의 높이를 정의합니다.

images/download/thumbnails/142656904/VerhNiz.png

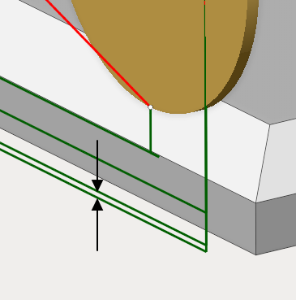

  • Z cleanupZ 정삭. 마지막 패스 전의 소재 여유량을 정의하는 파라미터입니다.

images/download/thumbnails/142656904/FinalZ.png

  • 정렬. 레이어별 가공 시 첫 번째 윤곽을 따라 첫 번째 패스를 수행한 후 다음 윤곽의 첫 번째 패스로 이동합니다. 두 번째 패스로의 이동은 모든 윤곽이 처리된 후에 수행됩니다. 캐비티별 가공 시에는 먼저 첫 번째 윤곽을 따라 모든 패스를 수행한 다음 두 번째 윤곽의 모든 패스를 수행하는 방식입니다.

  • Idle moves minimization. 공회전 최소화. 활성화하면 지정된 피처를 따른 이동이 공회전의 총 길이가 최소가 되도록 수행됩니다. 비활성화하면 공회전 시 전환이 "작업 지정" 탭에서 정의된 순서에 따라 수행됩니다.

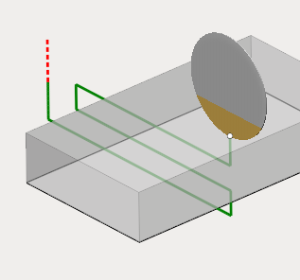

  • Zigzag지그재그. 공구가 레이어별로 하강하면서 방향을 교대로 바꾸며 수평 이동을 수행합니다.

images/download/thumbnails/142656904/ZigZag.png

  • 공구 축 orientation공구 축 방향. 경로의 모든 구간에서 공구 축의 방향을 결정하는 데 사용되는 파라미터입니다. 축 방향은 고정, 4D 및 5D 곡면에 대한 법선, 기준 곡면에 대한 법선으로 설정할 수 있습니다. 표준 밀링 커터와 달리 톱날 유형 공구의 축은 회전축과 일치하지 않는다는 점에 유의하십시오.톱날

images/download/thumbnails/142656904/Orient.png
