디스크 절단 6D

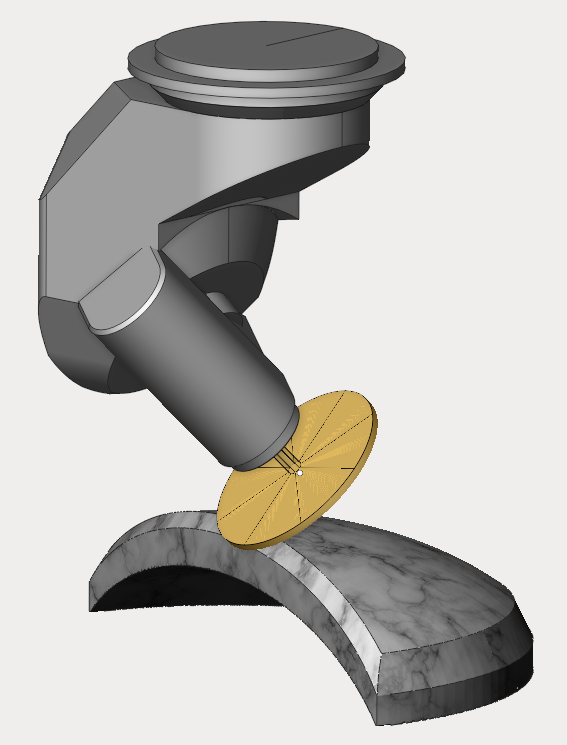

"디스크 절단 6D" 작업은 평면 및 입체 파트의 절단을 위해 설계되었습니다.

파라미터 설정 및 작업 영역 인터페이스는 "5D 윤곽" 작업과 유사합니다.

작업 지정에서는 디스크의 경로가 생성될 3D 모델의 윤곽 또는 모서리를 정의합니다. 작업 지정을 설정하려면 그래픽 창에서 윤곽 또는 모서리를 선택하고, 선택한 객체의 유형을 결정하는 해당 버튼("모서리 / 곡선", "5D 곡선", "틸트 곡선")을 눌러 목록에 추가합니다. 모서리는 인접한 두 면에 속할 수 있으므로, 작업 지정에서 모서리를 정의한 후 가공할 면을 지정해야 합니다. 그래픽 창에서 모서리를 마우스 왼쪽 버튼으로 클릭하여 모서리가 속하는 면을 변경할 수 있습니다.

"작업 지정" 탭이 열려 있고 피처가 추가된 상태에서, 그래픽 창의 화살표를 마우스 왼쪽 버튼으로 클릭하여 곡선을 따른 공구 이동 방향을 대화식으로 선택할 수도 있습니다.

인스펙터("전략" 탭)에서 다음 작업 파라미터를 사용할 수 있습니다.

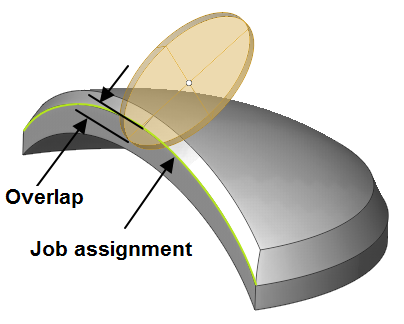

• Overlap (deepening).오버랩(깊이 추가). 이 파라미터는 톱이 작업 지정에서 정의된 수준(모서리/곡선 기준)을 지나서 이동할 수 있도록 합니다.

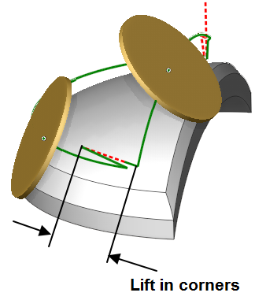

• Lift in corners코너 들어올림. 이 파라미터는 가공 코너의 방향 전환 시 공구가 반전되는 높이를 지정합니다.

• Sharp corner날카로운 코너는 코너를 날카로운 것으로 간주하는 최소 각도 값, 즉 공구 반전이 필요한 각도를 정의합니다. 아래 예시에서는 코너 주변의 두 가지 다른 경로가 표시됩니다(첫 번째 경우 날카로운 코너 값이 90도 미만, 두 번째 경우 90도 초과).

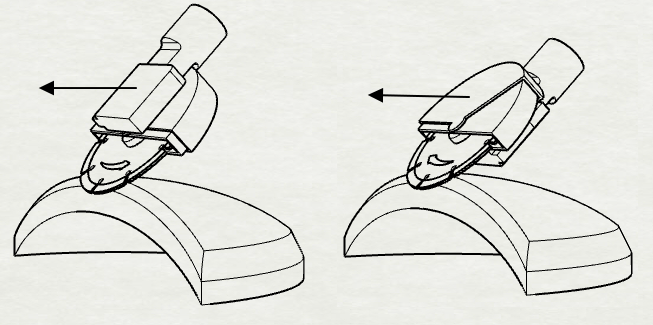

• Sawing mode절삭 모드. 절삭 유형을 정의합니다 - 하향, 상향, 후면 또는 전면.

  하향/conventional하향/상향 - 해당 절삭 모드를 보장합니다. 윤곽 방향이 변경되면 톱이 반전되어 반대쪽으로 파트 가공을 시작합니다.

  후면/front side후면/전면 - 윤곽 방향에 관계없이 톱이 항상 지정된 면으로 파트를 가공합니다.

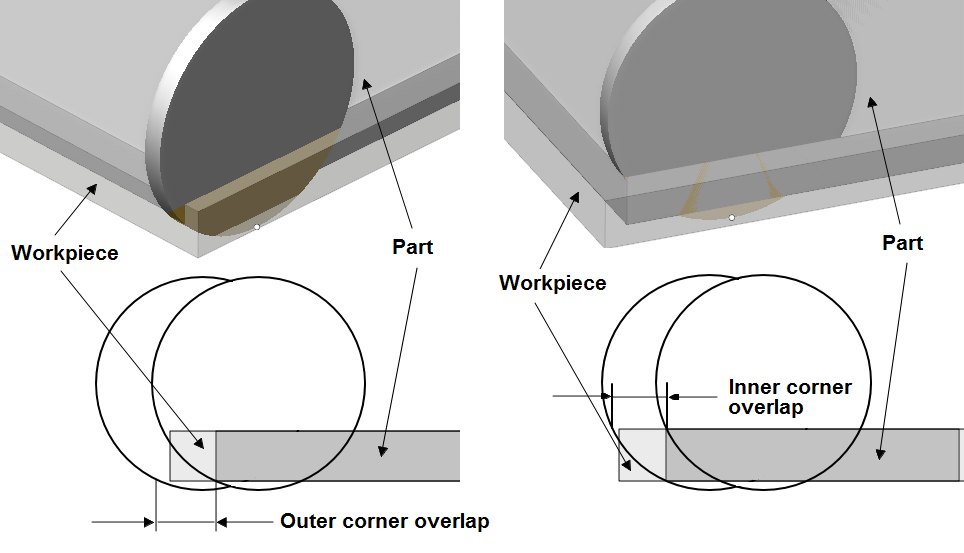

• Overlaps오버랩 - 외부 및 내부 코너의 초과 이동 거리를 결정하는 파라미터입니다(각각 외부 코너 오버랩 및 내부 코너 오버랩).

• 기울기 각도. 이 파라미터는 톱의 측면과 가공 면 사이의 편차 각도를 정의합니다.

• 리드 각도선행 각도. 이 파라미터는 톱의 표면과 각 경로 점에서의 작업 윤곽 접선 사이의 추가 각도를 정의합니다.
