피처에 가공 절차 할당 UI
피처에 대한 가공 절차를 선택하려면,
트리에서 아이콘을 클릭합니다. 이 아이콘은 트리에서 노드를 강조 표시하면 나타납니다.

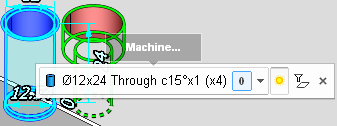

또는 작업 표시줄에서 가공 절차 콤보를 클릭합니다.

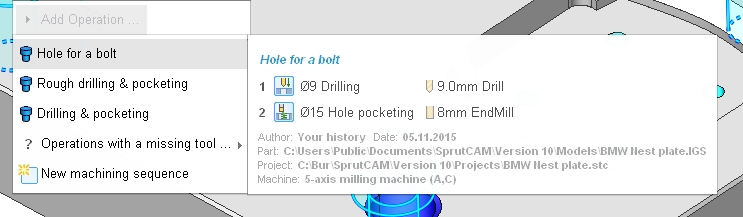

그런 다음 작업 추가… 메뉴 위에 커서를 올리면 선택한 피처에 적용 가능한 가공 절차 목록이 표시됩니다.
메뉴에서 절차 위에 커서를 올리면 해당 절차를 구성하는 작업 목록과 각 작업에 선택된 공구가 표시됩니다.
이와 함께 제안된 절차의 출처에 대한 추가 정보가 표시됩니다: 작성자, 생성 날짜, 생성 대상 파트, 사용된 프로젝트, 해당 프로젝트에서 사용된 공작 기계.
CAM 시스템이 공구를 찾을 수 없는 작업은 별도의 하위 메뉴인 공구 누락 작업…에 배치됩니다. 이 메뉴에서 가공 시퀀스를 선택하면 공구 라이브러리에 없는 공구가 자동으로 생성됩니다.
기존 가공 시퀀스를 사용하지 않고 새로 생성하려면 새 가공 시퀀스 명령을 선택합니다.
피처에 대한 가공 절차를 선택하거나 새로 생성하면, 해당 피처가 작업 폴더로 이동되고 CAM 시스템이 결과 작업 목록을 업데이트하며, 선택한 절차를 편집할 수 있게 됩니다.

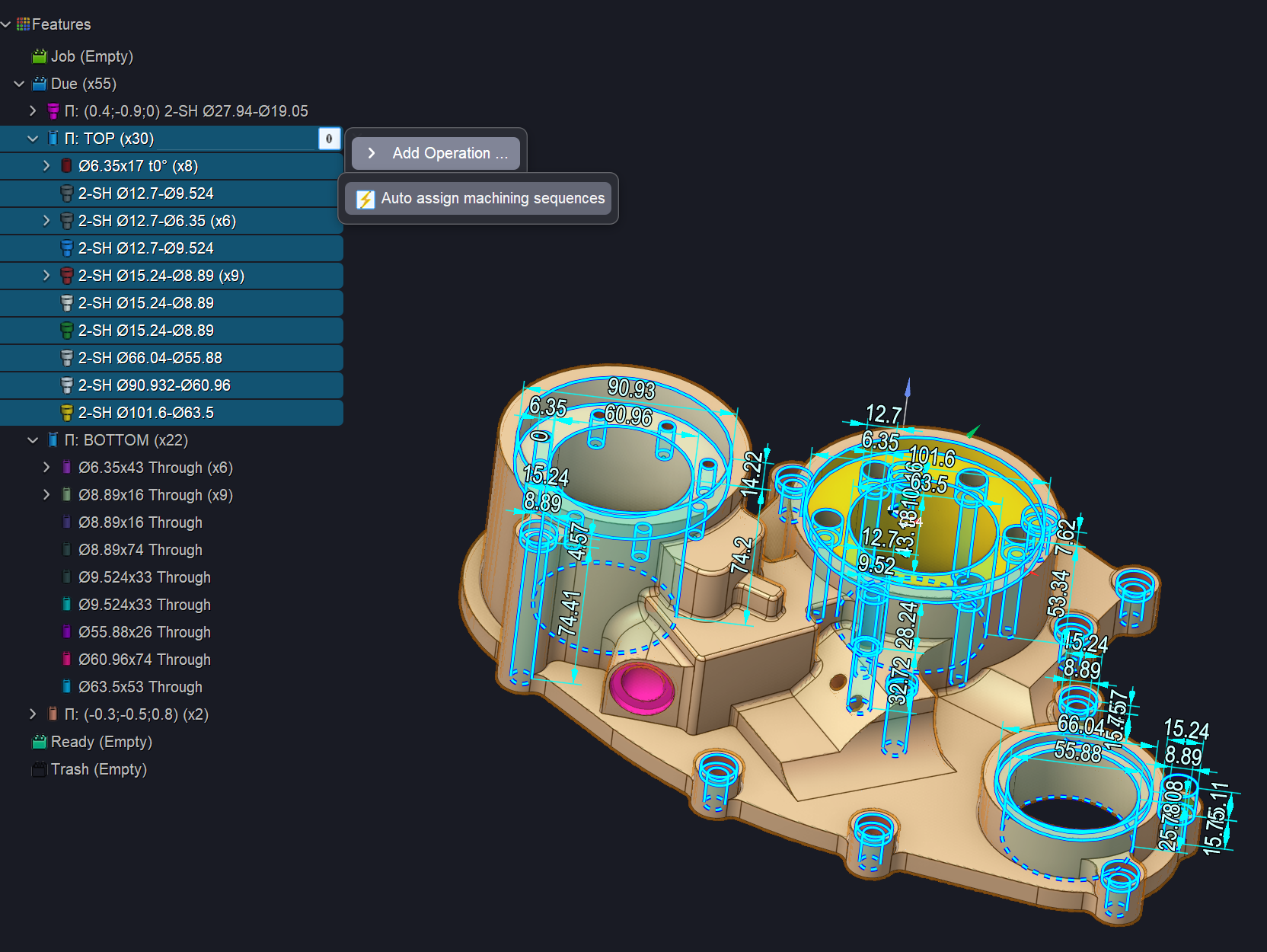

특정 평면의 구멍 그룹에 가공 규칙을 자동으로 할당하는 기능
