프로시저 편집 UI

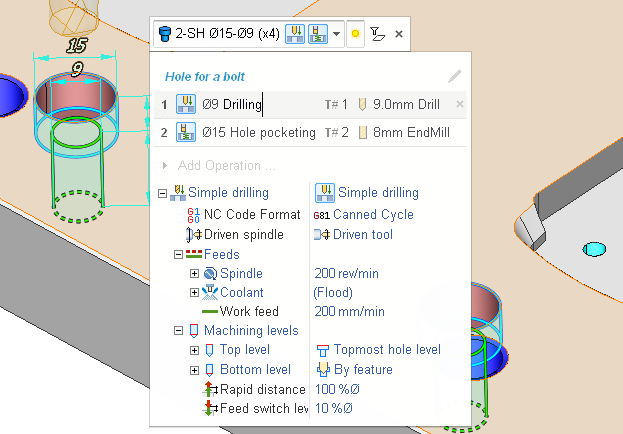

가공 프로시저 편집은 위에 표시된 이 작은 패널에서 수행합니다.
The 가공 procedure selector
패널 상단에는 가공 프로시저 선택기(이미지에서 홀 for a bolt)가 있습니다. 콤보박스 형태이며, 피처에 대한 다른 프로시저를 빠르게 선택할 수 있습니다. 이 콤보박스의 내부 편집란에서 현재 프로시저의 이름을 변경할 수도 있습니다. 홀 for a bolt
The 편집 in the 라이브러리 button

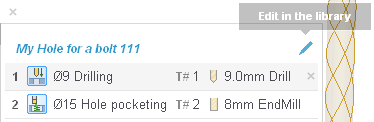

프로시저 선택기 오른쪽에는 라이브러리에서 편집 버튼이 있습니다. 이 버튼을 클릭하면 현재 가공 시퀀스가 프로시저 라이브러리에 저장되고, 해당 프로시저가 선택된 상태로 라이브러리가 열립니다.
The 작업 list

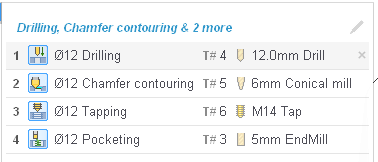

헤더 아래에는 가공 시퀀스를 구성하는 작업 목록이 있습니다.
목록의 각 항목은 다음 필드로 구성됩니다.
시퀀스 번호. 이 번호를 드래그 앤 드롭하여 작업 순서를 변경할 수 있습니다.
아이콘.
하위 피처 접두사 (복합 피처 내부의 하위 피처를 가공하는 작업에만 표시됩니다).
작업 이름. 편집란이므로 언제든지 작업 이름을 변경할 수 있습니다.

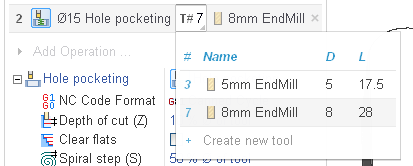

공구 번호 선택기. 콤보박스 형태이며, 가공 시퀀스 작업에 사용할 공구를 사용 공구 목록에서 선택합니다. 공구 쿼리 조건을 충족하는 적합한 공구만 선택할 수 있습니다. 동일한 공구를 여러 작업에서 사용할 수 있으며, 이 경우 해당 공구가 사용되는 작업 수가 괄호 안에 표시됩니다.
사용 공구 목록에 새 공구를 추가하려면 새 공구 생성 명령을 선택합니다.

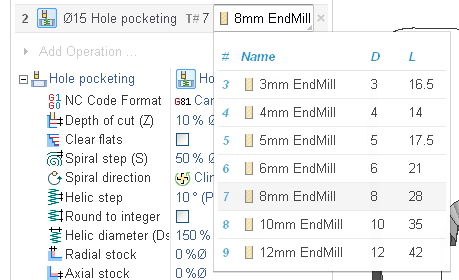

6. 공구 선택기. 이 콤보박스에서 이전 필드에서 선택한 공구를 변경합니다. 해당 공구가 여러 작업에서 사용되는 경우, 모든 관련 작업에 영향을 미칩니다.
7. 삭제 버튼.
The 추가 작업… menu

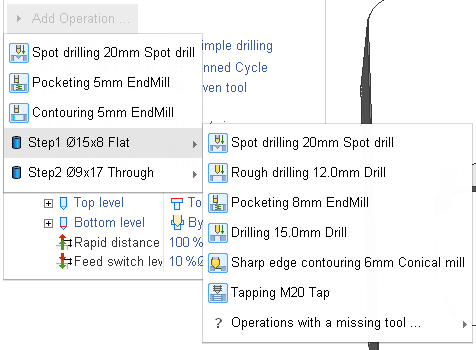

작업 목록 아래에는 작업 추가… 메뉴가 있습니다.
이 메뉴에서 가공 시퀀스에 새 작업을 추가할 수 있습니다. 적용 가능한 작업만 이 메뉴에 표시됩니다. 공구가 지정되지 않은 작업은 별도의 하위 메뉴에 배치됩니다. 피처에 하위 피처가 있는 경우, 하위 피처에 대한 작업도 별도의 하위 메뉴에서 사용할 수 있습니다.
The 작업 parameters inspector

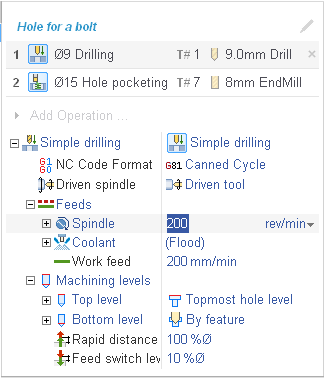

선택한 작업의 파라미터가 인스펙터에 편집 가능한 상태로 표시됩니다. 첫 번째 파라미터는 사이클 유형입니다. 선택한 피처에 사용 가능한 사이클 목록에서 사이클 유형을 선택할 수 있습니다. 나머지 파라미터는 해당 사이클의 파라미터입니다.
Using the editing procedures UI to create new FBM procedures
프로시저 편집 UI는 라이브러리에 새 가공 프로시저를 추가하는 매우 간단하고 효율적인 방법입니다. 피처를 선택하고, 적합한 가공 시퀀스를 선택하거나 새로 생성한 다음, 가공 프로세스를 편집하고 라이브러리에서 편집 버튼을 클릭하여 라이브러리에서 약간의 조정을 하면 새 프로시저가 완성됩니다.
히스토리 기능을 사용하면 가공 지식 베이스를 확장하는 과정이 더욱 간소화됩니다. FBM 밀링 그룹 작업이 포함된 프로젝트를 저장하면, 프로젝트의 모든 가공 시퀀스가 자동으로 라이브러리의 히스토리 폴더에 저장됩니다.
