고정구

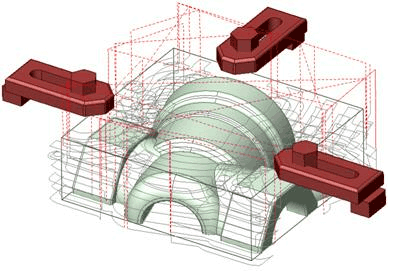

<고정구>에는 일반적으로 척, 그립, 클램프 등과 같은 고정 보조 장치와 기타 제한 영역이 지정됩니다. 도구 경로를 계산하는 동안 고정 장치는 부품을 가공하는 동안 도구가 충돌해야 하는 모델로 사용됩니다. 고정물은 솔리드, 표면, 곡선에서 생성된 피처로 구성될 수 있습니다. 작업의 고정구는 기본적으로 <이전 작업의 고정구>로 설정되어 있습니다. <고정구>가 정의되어 있지 않으면 충돌 검사가 수행됩니다.
작업 유형에 관계없이 모든 도구 이동은 고정 장치 경계 외부에서만 수행될 수 있습니다. 마무리 작업에서는 제한된 모델 외부에 있는 가공 중인 모델 영역만 가공할 수 있습니다. 황삭 작업은 제한 모델 외부에서만 재료를 제거할 수 있습니다.
참고: 제한 모델이 가공되어 있지만 이를 따라 수행되는 작업 패스 간에 이동이 있을 수 있으며, 거친 작업은 제한된 모델 외부에 있는 재료 제거를 수행합니다. 따라서 도구와 실제 제한 개체 사이의 보장된 간격은 제한 개체의 기하학적 모델에서 직접 고려하거나 추가 재고 값을 통해 고려해야 합니다. 제한적인 모델을 정의하면 모든 영역에서 가공이 가능한 것으로 간주됩니다.
