법선의 최대 경사 각도

시스템에서는 표면의 법선과 수직축 Z 사이의 각도에 따라 모델 표면 영역을 선택적으로 가공할 수 있습니다. 가공 범위는 아래 그림과 같이 최소 및 최대 경사 각도로 정의할 수 있습니다.

법선 경사각의 최대값은 0도(수평 영역, 법선은 수직)부터 90도(수직 영역, 법선은 수평)까지 지정할 수 있습니다.

평면 가공 방법은 수평에 가까운 표면을 가공할 때 최적이고, 워터라인 가공은 수직에 가까운 표면을 가공할 때 최상의 결과를 얻을 수 있는 것으로 이해됩니다. 법선의 최대 경사각을 이용하면 수평면은 평면공법으로, 수직면은 흘수선으로 가공할 수 있습니다.

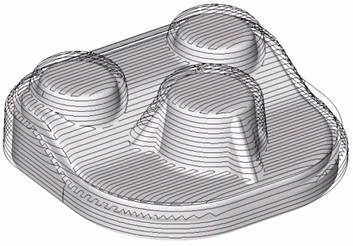

도면과 워터라인 마무리 작업을 공동으로 활용하여 얻은 툴패스 가공의 예가 사진에 나와 있습니다. 평면 작업에서는 경사가 0~45도 범위에 있는 표면적과 경사가 45~90도 범위에 있는 흘수선을 가공합니다. 이러한 매개변수는 복잡한 마무리 작업에서 기본값으로 설정됩니다.

법선의 최대 경사각은 원통형을 사용하여 수평 영역을 밀링하는 데에도 사용할 수 있습니다. 도구 또는 측면 각도와 동일한 경사각으로 표면 영역을 가공하는 경우 도구 예를 들어 원추형 밀.

마무리 작업에 대한 법선의 최대 각도는 <에서 지정할 수 있습니다.전략> 페이지.

참조:

정의 가공 전략
