애드인 관리자

애드인 관리자는 CAM 시스템의 애드인 및 외부 CAD 변환기를 관리하기 위한 프로그램입니다.addin's

CAM 시스템의 메인 패널 메뉴 항목을 사용하여 애드인 관리자를 실행할 수 있습니다.

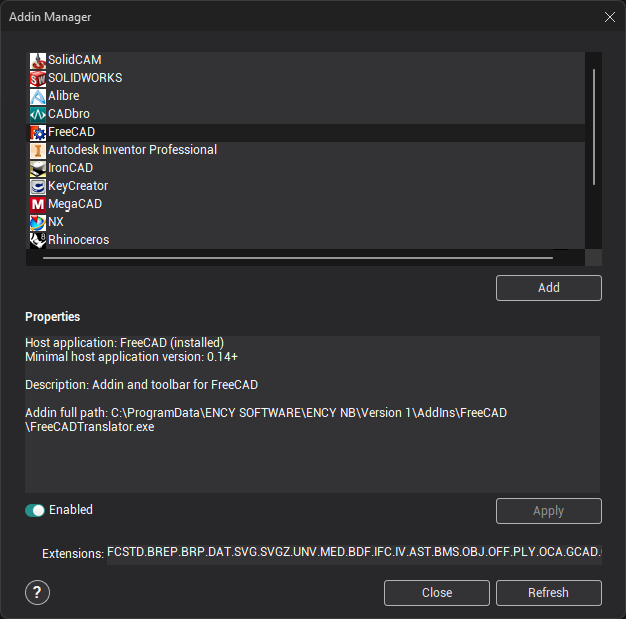

애드인 관리자 창:

애드인

애드인 설치 작업 순서:상단 목록에서 필요한 애드인을 선택합니다.< 설치 > 버튼을 누릅니다.파라미터를 편집합니다(선택 사항).< 적용 > 버튼을 눌러 변경 사항을 저장합니다(선택 사항).< 닫기 > 버튼을 누릅니다(선택 사항).

1. 상단 목록에서 필요한 애드인을 선택합니다.

2. < 설치 > 버튼을 누릅니다.

3. 파라미터를 편집합니다(선택 사항).

4. < 적용 > 버튼을 눌러 변경 사항을 저장합니다(선택 사항).

5. < 닫기 > 버튼을 누릅니다(선택 사항).

애드인 제거 작업 순서:

1. 상단 목록에서 필요한 애드인을 선택합니다.

2. < 제거 > 버튼을 누릅니다.

3. < 닫기 > 버튼을 누릅니다(선택 사항).

애드인은 상단 목록에 나열됩니다. 애드인을 선택하면 <파라미터> 패널에 추가 정보가 표시됩니다. 일반적으로 애드인이 연동되는 애플리케이션의 이름과 버전, 애드인 기능 설명 등이 포함됩니다. 편집 가능한 파라미터(있는 경우)도 이 패널에 표시됩니다.< 파라미터 >

애드인이 이미 설치된 경우 < 활성화됨 > 체크박스를 사용하여 기본 파라미터 변경 없이 활성화/비활성화할 수 있습니다(< 제거 > < 설치 > 버튼 순서로 누르면 모든 변경 사항이 초기화되어 기본 파라미터로 애드인이 설치됩니다).

< 확장자 > 필드는 선택한 애드인이 특정 확장자(유형)의 파일에 대한 다양한 조작(예: 파일 가져오기)을 지원하는 경우에만 표시됩니다. 이 경우 사용자는 선택한 애드인이 가져올 파일 유형을 편집할 수 있습니다.

< 기본 >는 선택한 애드인의 속성을 기본값으로 채웁니다. 예를 들어 파일 확장자가 변경된 경우 < 기본 >를 누르면 애드인의 기본값으로 재설정됩니다.

< 적용 >는 선택한 애드인의 변경 사항을 저장합니다.

< 설치 > / < 제거 > – 선택한 애드인을 작업용으로 등록/등록 해제합니다.

< 닫기 > – CAM 시스템 애드인 관리자를 닫습니다. 변경 사항이 있으면 <저장/아니오/취소> 대화 상자가 표시됩니다.

< 새로고침 > – 모든 애드인을 다시 읽습니다. 참고: 모든 변경 사항이 손실됩니다.

< 도움말 > – 이 도움말을 표시합니다.경우에 따라 애드인 속성이 변경되면 애플리케이션(애드인 호스트)을 다시 로드해야 할 수 있습니다. 예를 들어 SOLIDWORKS®용 CAM 시스템 도구 모음 애드인을 설치한 후에는 SOLIDWORKS®를 다시 로드해야 합니다.모든 애드인은 'Addins' 폴더(CAM 시스템 애드인 관리자 폴더) 및/또는 하위 폴더에 있어야 합니다. CAM 시스템 애드인 관리자는 해당 폴더를 스캔하여 애드인을 검색하고 목록에 표시합니다. CAM 시스템 또는 기타 소스의 애드인을 해당 폴더에 배치하기만 하면 CAM 시스템 애드인 관리자에서 사용할 수 있습니다(CAM 시스템 애드인 관리자가 실행 중인 경우 < 새로고침 > 버튼을 누르십시오).

외부 CAD 변환기

애드인 관리자를 사용하여 외부 CAD 변환기를 연결할 수 있습니다. CAD 변환기는 하나의 파일 형식(예: CATIA, Pro/E, NX 등)을 CAM 시스템 기본 형식(예: IGS, STL, 3DM 등)으로 변환할 수 있으며 명령줄 인터페이스를 지원하는 프로그램입니다(예: 명령줄에 convert.exe 모델.CATIA 모델.IGS를 입력하면 변환기가 CATIA 파일에서 IGS 파일을 생성합니다). 애드인 관리자에 CAD 변환기를 등록하면 변환기가 지원하는 CAD 파일을 CAM 시스템으로 원활하게 가져올 수 있습니다. Pro/E, NX etc.

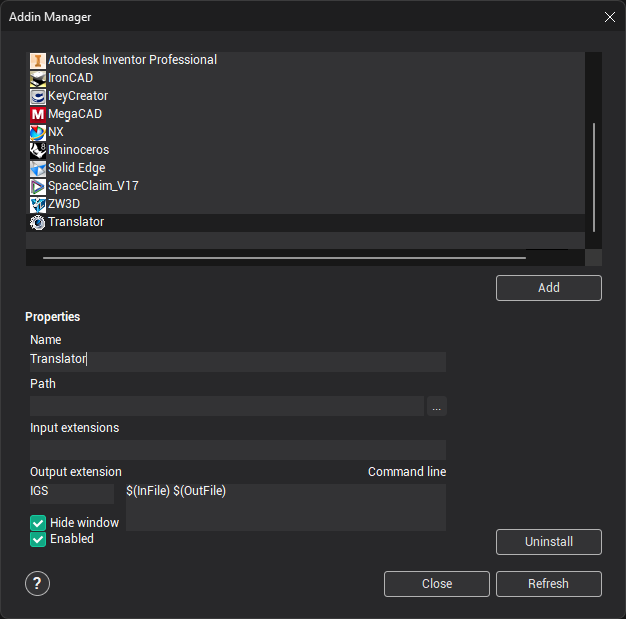

따라서 CAM 시스템에 외부 CAD 변환기를 추가하려면 다음을 수행해야 합니다.애드인 관리자를 엽니다.< 추가 > 버튼을 클릭합니다.변환기의 파라미터를 입력합니다.

1. 애드인 관리자를 엽니다.

2. < 추가 > 버튼을 클릭합니다.

3. 변환기의 파라미터를 입력합니다.

파라미터는 다음과 같습니다:< 이름 > - 이 이름은 가져오기 대화 상자의 지원 형식 목록에 표시됩니다(예: Translator1 (external) (.model.ipt))< 패스 > - 변환기 실행 파일의 전체 경로입니다. 텍스트 상자 옆의 말줄임표 버튼을 눌러 표준 Windows 파일 탐색기를 사용하여 실행 파일을 찾을 수 있습니다.< Input extensions > 변환기가 지원하는 입력 파일 확장자를 입력합니다. 확장자는 점으로 구분해야 합니다. 예: model.ipt.step.sat.< Output 연장 > - 이 필드에 변환기의 출력 파일 확장자를 지정해야 합니다. CAM 시스템이 기본 지원하는 형식 중 하나여야 합니다(예: IGS, 3dm, STL, STEP, X_T).< 명령어 직선 > - 이 상자에 변환기에 전달할 명령을 지정합니다. 입력 파일 이름 대신 $(InFile) 매크로를, 출력 파일 이름 대신 $(OutFile) 매크로를 사용합니다. 예: -i $(InFile) -o $(OutFile)

• < 이름 > - 이 이름은 가져오기 대화 상자의 지원 형식 목록에 표시됩니다(예: Translator1 (external) (.model.ipt))

• < 패스 > - 변환기 실행 파일의 전체 경로입니다. 텍스트 상자 옆의 말줄임표 버튼을 눌러 표준 Windows 파일 탐색기를 사용하여 실행 파일을 찾을 수 있습니다.

• < Input extensions > 변환기가 지원하는 입력 파일 확장자를 입력합니다. 확장자는 점으로 구분해야 합니다. 예: model.ipt.step.sat.

• < Output 연장 > - 이 필드에 변환기의 출력 파일 확장자를 지정해야 합니다. CAM 시스템이 기본 지원하는 형식 중 하나여야 합니다(예: IGS, 3dm, STL, STEP, X_T).

• < 명령어 직선 > - 이 상자에 변환기에 전달할 명령을 지정합니다. 입력 파일 이름 대신 $(InFile) 매크로를, 출력 파일 이름 대신 $(OutFile) 매크로를 사용합니다. 예: -i $(InFile) -o $(OutFile)



참고:
