<측정 단위> 탭

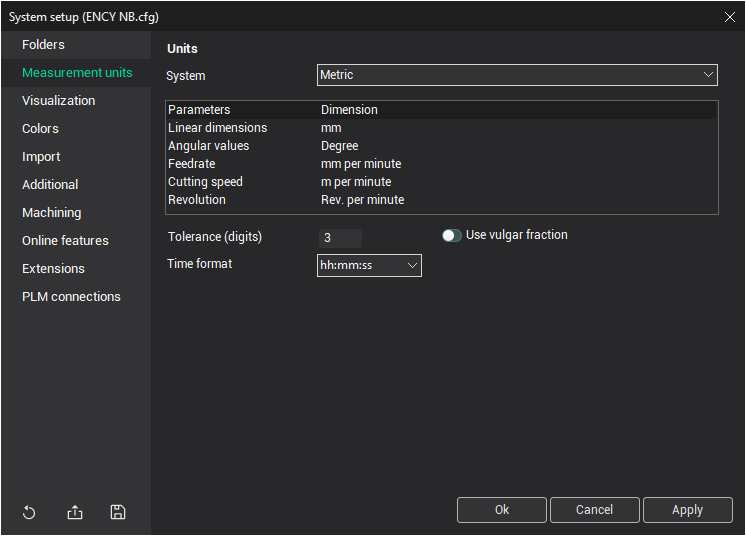

측정 단위 설정을 통해 시스템의 측정 단위를 정의할 수 있습니다.측정 단위
측정값은 가져온 모델에서 사용된 단위를 기준으로 합니다. 출력 데이터(NC)는 동일한 단위로 생성됩니다. 따라서 밀리미터(또는 인치) 단위의 CNC 밀링 가공 기계용 NC 프로그램을 생성하려면 모델의 모든 측정값이 밀리미터(또는 인치)여야 합니다.
각도 measurements각도 측정값은 소수점이 있는 도(°) 단위로 표시됩니다.
추가 설정:
<공차 (단위)><공차 (자릿수)>: NC 프로그램에 출력되는 값의 소수점 이하 자릿수를 정의합니다. 이 값은 NC 공작 기계의 최대 공차(또는 NC 프로그램의 소수점 이하 자릿수)보다 최소 한 자리 이상 높게 설정하는 것이 좋습니다.
<시간 형식>: 가공 시간 등의 시간 출력 형식을 지정합니다.
<일반 분수 사용><기약 분수 사용>: 이 옵션을 사용하면 적절한 경우 시스템에서 기약 분수를 사용할 수 있습니다.
